Сведения о средстве измерений: 33309-06 Датчики весоизмерительные тензорезисторные

Номер по Госреестру СИ: 33309-06
33309-06 Датчики весоизмерительные тензорезисторные
(VBB)

Назначение средства измерений:
Датчики весоизмерительные тензорезисторные VBB (далее - датчик) предназначены для преобразования статических и квазистатических значений нагрузки в электрический сигнал в весах, весовых и весодозирующих устройствах.

сертификация программного обеспечения

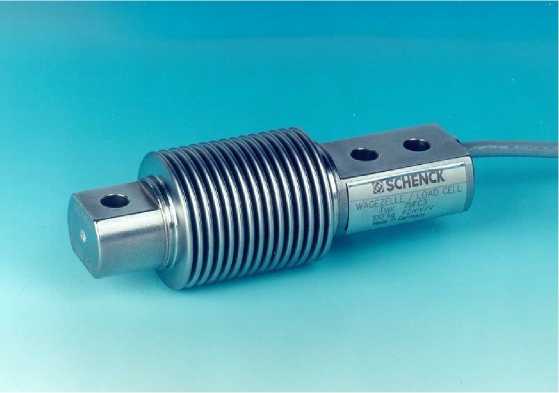

Внешний вид. Датчики весоизмерительные тензорезисторные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 08.05.2018
Номер записи - 119495
ID в реестре СИ - 341895
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "Schenck Process Europe GmbH", Германия; Фирма "Schenck Process GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

После предварительного распознавания графических файлов с приказами и приложениями к приказам Росстандарта, появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Датчики весоизмерительные тензорезисторные (VBB)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
33309-06 Датчики весоизмерительные тензорезисторные (VBB)
Фирма "Schenck Process Europe GmbH", Германия; Фирма "Schenck Process GmbH" (ГЕРМАНИЯ )
53838-13 Датчики весоизмерительные тензорезисторные (Т)
ЗАО "Весоизмерительная компания "Тензо-М" (РОССИЯ пос.Красково)

Все средства измерений ЗАО "Весоизмерительная компания "Тензо-М"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
33308-06
08.05.2018
Датчики весоизмерительные тензорезисторные, PWS
Фирма "Schenck Process Europe GmbH", Германия; Фирма "Schenck Process GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
33309-06
08.05.2018
Датчики весоизмерительные тензорезисторные, VBB
Фирма "Schenck Process Europe GmbH", Германия; Фирма "Schenck Process GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
33497-06
08.05.2018
Дозаторы автоматические весовые непрерывного действия, MechaTron
Фирма "Schenck Process Europe GmbH", Германия; Фирма "Schenck Process GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
33789-07
08.05.2018
Дозаторы автоматические весовые непрерывного действия, Multistream
Фирма "Schenck Process Europe GmbH", Германия; Фирма "Schenck Process GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
34215-07
08.05.2018
Датчики весоизмерительные тензорезисторные, RTN SCHENCK
Фирма "Schenck Process Europe GmbH", Германия; Фирма "Schenck Process GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год

В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.

Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.

Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.

Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.

В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.

Стоимость 200 руб. или по подписке

Кто поверяет Датчики весоизмерительные тензорезисторные (Т)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Датчики весоизмерительные тензорезисторные (Т)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульные листы эксплуатационной документации.


Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным VBB

1 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».

2 OIML R 60: 2000 «Метрологическое регулирование весоизмерительных датчиков ».

  • 3 МИ 2720-2002 «Рекомендация. Государственная система обеспечения единства измерений. Датчики весоизмерительные тензорезисторные. Методика поверки

  • 4 Техническая документация изготовителя .

Поверка

Поверка

осуществляется по документу МИ 2720-2002 «Рекомендация. ГСИ. Датчики весоизмерительные тензорезисторные. Методика поверки», утвержденному в декабре 2001 г.

Основные средства поверки:

- гири эталонные 3-го и 4-го разряда в соответствии с ГОСТ 8.021-2005;

- массозадающие установки с пределом допускаемой погрешности не более 1/3 пределов допускаемой погрешности датчика.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.


Изготовитель


«Schenck Process Europe GmbH», Германия Pallaswiesenstrasse 100, 64293 Darmstadt, Germany Tel: 49 - (0 6151/321028; Fax: 49 - (0 6151/321172

Заявитель


Общество с ограниченной ответственностью «Шенк Процесс РУС» (ООО «Шенк Процесс РУС»)
Юридический адрес: 105082, Москва, ул. Бакунинская 71 стр. 10
Фактический адрес: 105082, Москва, ул. Бакунинская 71 стр. 10 Тел.: (495) 981 12 68, Факс: (499)272-22-74
E-mail: inforus@mt.com; Http: www.mt.com

Испытательный центр

ГЦИ СИ ФБУ «Ростест-Москва»
117418, г. Москва, Нахимовский пр., 31
Факс: 8 (499)124 99 96
E-mail: info@rostest.ru

Принцип действия датчика заключается в преобразовании нагрузки, действующей на его упругий элемент, в деформацию тензорезисторов и в последующем преобразовании этой деформации тензорезисторами, соединенными по мостовой схеме в виде одного или двух измерительных контуров, в пропорциональный электрический сигнал.

Общий вид датчика представлен на рисунке 1.

Внешний вид. Датчики весоизмерительные тензорезисторные (Т), http://oei-analitika.ru

Рисунок 1 - Общий вид датчика VBB

Маркировка датчиков производится на фирменной наклейке, на которой нанесено:

  • - торговая марка изготовителя;

  • - модель весоизмерительного датчика;

  • - серийный номер;

  • - класс точности по OIML R 60:2000;

  • - максимальная нагрузка Emax.


  • 1 Датчик с кабелем                                       - 1 шт .

  • 2 Руководство по эксплуатации                             - 1 экз.


Таблица 1

Класс точности по OIML R 60:2000

D1

С3

С4

С6

Максимальное     число     поверочных

интервалов nmax

1000

3000

4000

6000

Максимальная нагрузка Emax, кг

от 5 до 500 включ.

от 5 до 500 включ.

от 5 до 500 включ.

от 5 до 500 включ.

Продолжение таблицы 1

Минимальная нагрузка Emin, кг

20 n

10 n

20 n

50 n

Рабочий коэффициент  передачи   при

номинальной нагрузке (РКП), мВ/В

2±0,02

2±0,001

2±0,001

2±0,001

Наименьшее    значение    поверочного

интервала, nmin, % от Етах

0,036

0,009

0,0066

0,0066

Входное сопротивление, Ом

350-480

350-480

350-480

350-480

Выходное сопротивление, Ом

356±0,2

356±0,12

356±0,12

356±0,12

Напряжение электропитания, В

12

Изменение    РКП    при    изменении

температуры на 10 °С, % от РКП

±0,05

±0,008

±0,007

±0,004

Изменение начального коэффициента передачи (НКП) при    изменении

температуры на 10 °С, % от РКП

±0,05

±0,0125

±0,009

±0,009

Предельно допускаемая нагрузка, % от Етах

150

150

150

150

Диапазон рабочих температур, °С

от - 10 до + 40

Г абаритные размеры, мм

0 42х123х20

Масса датчиков, кг, не более

0,5

Допускаемый размах значений выходного сигнала датчиков, приведенные ко входу, соответствующих одной и той же нагрузке, не более

абсолютные      значения      пределов

допускаемой погрешности

Пределы допускаемого изменения значения выходного сигнала датчика, приведенные к входу, при постоянной нагрузке, составляющей (90 - 100) % Етах

0,7 пределов допускаемой погрешности в течение 30 мин;

0,15 пределов допускаемой погрешности за время между 20 и 30 минутами нагружения

Пределы допускаемого изменения знания выходного сигнала датчика, приведенные ко входу, при постоянной нагрузке Emin

±0,5 n после нагружения датчика в течение 30 мин постоянной нагрузкой, составляющей (90 - 100) % Emax;

±0,7 n при изменении температуры окружающего воздуха на каждые 5 °С

Значения пределов допускаемой погрешности датчика по входу при первичной поверке или калибровке, в единицах поверочного интервала (n=Dmax/ число поверочных интервалов):

- для датчиков класса точности D1 приведены в таблице 2.

Таблица 2

Диапазон измерения

Пределы допускаемой погрешности

От Dmin до 50 n включ.

±0,35 n

Св. 50 n до 200 n включ.

±0,7 n

Св. 200 n

±1,05 n

Примечание - При эксплуатации указанные значения пределов допускаемой погрешности удваиваются

- для датчиков класса точности С3, С 4, С 6 приведены в таблице 3.

Таблица 3

Диапазон измерения

Пределы допускаемой погрешности

От Emjn до 500 n включ.

±0,35 n

Св. 500 n до 2000 n включ.

±0,7 n

Св. 2000 n

±1,05 n

Примечание - При эксплуатации указанные значения пределов допускаемой погрешности удваиваются
