Номер по Госреестру СИ: 32802-06
32802-06 Газоанализаторы
(ФП33)
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 02.10.2017
Номер записи - 118880
ID в реестре СИ - 341280
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ФП34, ФП330, ФП33., ФП33 (СН4,СО,О2), ФП33 (СН4,О2,СО,С3Н8), ФП33, ФП-33, ФП 33, ФП33, ФП 33, Нет модификации, нет, Модификации нет, мод.ФП33, мод. ФП33, Газоанализатор ФП33, Газанализатор ФП33, Без модификации, ., -, "ФП33",
Производитель
Изготовитель - НП ОДО "Фармэк"
Страна - БЕЛАРУСЬ
Населенный пункт - г.Минск
Уведомление о начале осуществления предпринимательской деятельности - Да
Бесплатный
Статистика
Кол-во поверок - 1560
Выдано извещений - 143
Кол-во периодических поверок - 1515
Кол-во средств измерений - 89
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2695 от 2017.12.04 Об утверждении типов средств измерений
№3366 от 2022.12.30 О закреплении документов национальной системы стандартизацииьза техническим комитетом по стандартизации "Пищевые добавки, ароматизаторы, соль пищевая" (ТК 154)
Наличие аналогов СИ: Газоанализаторы (ФП33)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений НП ОДО "Фармэк"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16020-02 01.04.2007 |
Измерители довзрывных концентраций, ИДК-95 НП ОДО "Фармэк" (БЕЛАРУСЬ г.Минск) |
6 месяцев | |
|
16020-05 01.11.2010 |
Измерители довзрывных концентраций, ИДК-95 НП ОДО "Фармэк" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
19031-02 01.04.2007 |
Сигнализаторы концентрации горючих газов, СКГГ-1 НП ОДО "Фармэк" (БЕЛАРУСЬ г.Минск) |
6 месяцев | |
|
19031-05 01.11.2010 |
Сигнализаторы концентрации горючих газов, СКГГ-1 НП ОДО "Фармэк" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
22426-02 01.02.2007 |
Газоанализаторы, ФСТ-03 НП ОДО "Фармэк" (БЕЛАРУСЬ г.Минск) |
6 месяцев | |
|
22426-05 01.11.2010 |
Газоанализаторы, ФСТ-03 НП ОДО "Фармэк" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
22426-11 26.09.2016 |
Газоанализаторы, ФСТ-03 НП ОДО "Фармэк" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
22426-16 24.12.2025 |
Газоанализаторы, ФСТ-03 НП ОДО "Фармэк" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
22577-02 01.04.2007 |
Газоанализаторы, ФП11 НП ОДО "Фармэк" (БЕЛАРУСЬ г.Минск) |
6 месяцев | |
|
22577-05 01.11.2010 |
Газоанализаторы, ФП11 НП ОДО "Фармэк" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
22577-08 01.02.2013 |
Газоанализаторы, ФП11 НП ОДО "Фармэк" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
22577-13 24.06.2018 |
Газоанализаторы, ФП11 НП ОДО "Фармэк" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
25893-03 01.12.2008 |
Газоанализаторы, ФП10 НП ОДО "Фармэк" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
30331-05 01.12.2010 |
Течеискатели-сигнализаторы, ФП12 НП ОДО "Фармэк" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
30331-11 26.09.2016 |
Течеискатели-сигнализаторы, ФП12 НП ОДО "Фармэк" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
30331-16 26.02.2020 |
Течеискатели-сигнализаторы, ФП12 НП ОДО "Фармэк" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
32114-06 01.07.2011 |
Газоанализаторы, ФСТ-04 НП ОДО "Фармэк" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
32802-06 01.10.2011 |
Газоанализаторы, ФП33 НП ОДО "Фармэк" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
32802-06 02.10.2017 |
Газоанализаторы, ФП33 НП ОДО "Фармэк" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
32802-17 27.04.2022 |
Газоанализаторы, ФП33 НП ОДО "Фармэк" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
32805-06 02.10.2017 |
Газоанализаторы, ФП21 НП ОДО "Фармэк" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
32805-06 01.10.2011 |
Газоанализаторы, ФП21 НП ОДО "Фармэк" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
35780-07 01.10.2012 |
Газоанализаторы, ФСТ-03В НП ОДО "Фармэк" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
35780-11 26.09.2016 |
Газоанализаторы, ФСТ-03В НП ОДО "Фармэк" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
35780-16 24.12.2025 |
Газоанализаторы, ФСТ-03В НП ОДО "Фармэк" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
45203-10 16.12.2020 |
Газоанализаторы, ФП22 НП ОДО "Фармэк" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
45203-10 01.08.2015 |
Газоанализаторы, ФП22 НП ОДО "Фармэк" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
47780-11 28.09.2016 |
Измерители давления газа, ФД-09 НП ОДО "Фармэк" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
47780-16 31.05.2021 |
Измерители давления газа, ФД-09 НП ОДО "Фармэк" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
58598-14 25.09.2019 |
Сигнализаторы загазованности, ФСТ-05КБ НП ОДО "Фармэк" (БЕЛАРУСЬ г.Минск) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
58598-16 31.10.2018 |
Сигнализаторы загазованности, ФСТ-05КБ НП ОДО "Фармэк" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
64863-16 23.12.2020 |
Газоанализаторы, ФП34 НП ОДО "Фармэк" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
22577-18 28.01.2021 |
Газоанализаторы, ФП11 НП ОДО "Фармэк" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
76270-19 30.11.2023 |
Блоки датчиков оптические, ФСТ-03В1 О НП ОДО "Фармэк" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
76269-19 30.11.2023 |
Блоки датчиков термокаталитичесие, ФСТ-03В1 Т НП ОДО "Фармэк" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
58598-19 31.01.2024 |
Сигнализаторы загазованности, ФСТ-05КБ НП ОДО "Фармэк" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
76395-19 20.12.2023 |
Блоки датчиков электрохимические, ФСТ-03В1 Э НП ОДО "Фармэк" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
30331-20 30.01.2025 |
Течеискатели-сигнализаторы, ФП-12 НП ОДО "Фармэк" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
Красноярск - крупнейший промышленный и культурный центр Восточной Сибири, миллионный город на Енисее, а также столица зимнего студенческого спорта и тренировочная база олимпийских сборных России.
Одна из достопримечательностей этого славного города - часовня Параскевы Пятницы - когда-то была изображена на 10-рублевой бумажной купюре. Вообще, Красноярск славится своей древней архитектурой - церквями, музеями, памятниками, а также природными ландшафтами. Город по праву можно назвать одним из туристических центров Сибири. Мы расскажем вам главное об отдыхе в Красноярске: чем заняться, куда сходить и что посмотреть.
Красноярский край - субъект Российской Федерации, богатый природными ресурсами, благодаря которым здесь создан крупный металлургический комплекс: Красноярская ГЭС - Красноярский алюминиевый завод - Ачинский глиноземный комбинат - Красноярский металлургический завод. А группа компаний по добыче и обработке цветных металлов "Норильский никель" производит более 80% общероссийского объема никеля, 75% кобальта и более 90% платины.
Отчет "Анализ рынка поверки в Красноярске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Красноярск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Газоанализаторы (ФП33)
Стоимость поверки Газоанализаторы (ФП33)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
1526 | 2589 |
|
ФБУ Брянский ЦСМ Брянская область |
1414 | 2589 |
|
ФБУ Волгоградский ЦСМ Волгоградская область |
1415 | 2589 |
|
ФБУ Воронежский ЦСМ Воронежская область |
988 | 2589 |
|
ФБУ Ивановский ЦСМ Ивановская область |
870 | 2589 |
Программное обеспечение
Идентификационные данные программного обеспечения
Таблица 1
|
Наименования программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификацион ный номер) программного обеспечения |
Цифровой идентиф икатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ПО ФП 33 |
FP33.hex |
Текущая |
0x2F47 |
CRC-16 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню "А" по МИ 3286-2010. ПО не влияет на метрологические характеристики.
Газоанализатор ФП33 функционирует под управлением программного обеспечения (далее ПО). Программное обеспечение состоит из двух частей: встроенное ПО газоанализатора ФП33 и внешнее ПО.

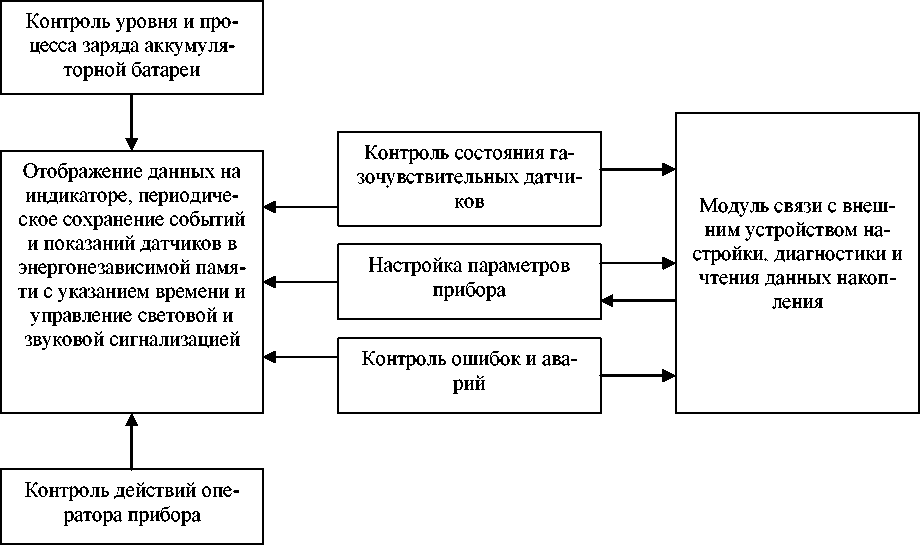

Структура ПО газоанализатора ФП33 представлена на рисунке 3.
Рисунок 3 - структура ПО газоанализатора ФП33
Основные функции встроенного ПО газоанализатора следующие:
- определение концентрации измеряемых газов ;
- определение превышения установленных порогов измеряемых газов ;
- отображение состояния газоанализатора на его экране;
- определение ошибок и аварийных ситуаций газоанализатора;
- оповещение оператора о превышении установленных порогов, ошибках, аварийных ситуациях и разряде аккумуляторной батареи посредством световой и звуковой сигнализации;
- отображение текущего времени;
- сохранение данных в энергонезависимой памяти об изменениях состояния газоанали -затора с указанием времени, периодическое сохранение значений концентраций измеряемых газов;
- контроль уровня и процесса заряда аккумуляторной батареи;
- управление калибровкой газоанализатора ;
- связь с внешним устройством по ИК-порту.
Внешнее ПО предназначено для персонального компьютера под управлением OC Windows. Основные функции внешнего ПО - диагностика, настройка и чтение данных накопления газоанализатора ФП33.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится химическим способом на лицевую панель газоанализатора ФП33 и типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к газоанализаторам ФП33ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».
ГОСТ 15150-69 « Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».
ГОСТ 30852.0-2002 (ГОСТ Р 51330.0-99) «Электрооборудование взрывозащищенное. Часть 0. Общие требования».
ГОСТ 30852.1-2002 (ГОСТ Р 51330.1-99) «Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка».
Лист № 6 всего листов 6 ГОСТ 30852.10-2002 (ГОСТ Р 51330.10-99) «Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь I».
ТУ BY 100162047.032-2006 «Газоанализатор ФП33. Технические условия».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений- при осуществлении производственного контроля за соблюдением установленных законодательством Российской федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Поверка
Поверкаосуществляется по документу МРБ МП. 1604-2006 . «Методика поверки. Газоанализатор ФП33»утвержденному РУП БелГИМ в 2006 г.
Основные средства поверки:
-
- ГСО - ПГС СН4 -воздух, С3Н8 -воздух, СО - воздух, О2 -азот;
-
- секундомер СОС Пр-2-2, кл.3 ТУ 25-1894.003-90;
-
- ротаметр РМ-А-0,063Г УЗ, 0-0,63 м3/ч ГОСТ 13045-81;
-
- вентиль точной регулировки ВТР, АПИ4.463.002;
-
- трубка поливинилхлоридная (ПВХ), 6х15, ТУ 64-2-286-79.
Изготовитель
Научно-производственное общество с дополнительной ответственностью «ФАРМЭК» Адрес: 220013, г. Минск, ул. Кульман, 2, тел/факс (017) 209-84-51.Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП "ВНИИМС", г.МоскваДиапазон измерения объемной доли метана, %
от 0 до 2,50 от 0 до 1,00 от 0 до 25,0 от 10 до 125 от 0 до 5,00 от 0 до 2,00 от 0 до 25,0 от 0 до 125
Диапазон измерения объемной доли пропана, %
Диапазон измерения объемной доли кислорода, %
Диапазон измерения массовой концентрации оксида углерода, мг/м3
Диапазон показаний объемной доли метана, %
Диапазон показаний объемной доли пропана, %
Диапазон показаний объемной доли кислорода, %
Диапазон показаний массовой концентрации оксида углерода, мг/м3
Номинальная ступень квантования:
- объемной доли метана ( пропана), %
- объемной доли кислорода , %
- массовой концентрации оксида углерода, мг/м3
Пределы допускаемой основной абсолютной погрешности (Dg) измерения:
-
- объемной доли метана, %
-
- объемной доли пропана, %
-
- объемной доли кислорода, %
Пределы допускаемой основной относительной погрешности измерения (5д) массовой концентрации оксида углерода, %
Предел допускаемой вариации показаний (b):
-
- при измерении объемной доли метана
-
- при измерении объемной доли пропана
-
- при измерении объемной доли кислорода
-
- при измерении массовой концентрации оксида углерода
Установленные пороги срабатывания сигнализации:
«ПОРОГ 1» - при измерении объемной доли метана, %
-
- при измерении объемной доли пропана, %
-
- при измерении объемной доли кислорода, %
-
- при измерении массовой концентрации оксида углерода, мг/м3
«ПОРОГ 2» - при измерении объемной доли метана, %
-
- при измерении объемной доли пропана, %
-
- при измерении объемной доли кислорода, %
-
- при измерении массовой концентрации оксида углерода, мг/м3
Пределы допускаемой погрешности срабатывания сигнализации «ПОРОГ1»:
-
- при измерении объемной доли метана
-
- при измерении объемной доли пропана
-
- при измерении объемной доли кислорода
-
- при измерении массовой концентрации оксида углерода
Пределы дополнительной погрешности, вызванной изменением температуры окружающей и контролируемой среды от нормальной до любой в пределах рабочих условий применения на каждые 10 °С:
-
- при измерении объемной доли метана
-
- при измерении объемной доли пропана
-
- при измерении объемной доли кислорода
-
- при измерении массовой концентрации оксида углерода
Время установления рабочего режима, с, не более
Номинальное время установления показаний Т0,9 ном и пределы допускаемых отклонений от него, с, не более:
-
- по метану (пропану)
-
- по кислороду
-
- по оксиду углерода
Время непрерывной работы с автономным источником питания, ч, не менее
Потребляемая мощность, В^А, не более
Напряжение питания постоянного тока, В
Габаритные размеры, мм, не более
Масса, г, не более
Расход анализируемой среды, создаваемый микронасосом, л/мин, не менее Напряжение холостого хода Uxx аккумуляторной батареи газоанализаторов, В, не более
Ток короткого замыкания 1кз на выходе блока искрозащиты, А, не более
0,01
0,1
1
± 0,25
± 0,10
± 0,5
± 25
0,5 Dд
0,5 Dд
0,5 Dд
0,5 dд
1,00
0,40
18,0
20 5,00 2,00 2,0 100
± 0,2 Dд
± 0,2 Dд
± 0,2 Dд
± 0,2
0,2 Dд
0,2 Dд
0,2 Dд
0,2
10
(15 ±1)
(30 ±1)
(90 ±1)
10
3,0 от 4,3 до 6,0 160х33х120
700
0,3
5,8
0,6
Степень защиты оболочки по ГОСТ 14254-96 (МЭК 529-89):
|
IP 20 IP 54 категория 2 |
|
Класс защиты от поражения электрическим током по ГОСТ 12.2.007-75 |
III |
Рабочие условия эксплуатации:
от минус 30до плюс 50
98 при температуре 25 °С от 84 до 106,7 30000
10
-
- температура окружающей среды, °С
-
- относительная влажность, %
-
- атмосферное давление, кПа
-
- средняя наработка на отказ, ч, не менее
-
- средний срок службы, лет, не менее
