Номер по Госреестру СИ: 32736-09
32736-09 Дозаторы автоматические весовые непрерывного действия
(MULTIDOS)
Назначение средства измерений:
Дозаторы автоматические весовые непрерывного действия MULTIDOS (далее - дозатор) предназначены для автоматического воспроизведения заданных значений массы дозы сыпучих материалов в единицу времени (производительности) в технологических линиях.

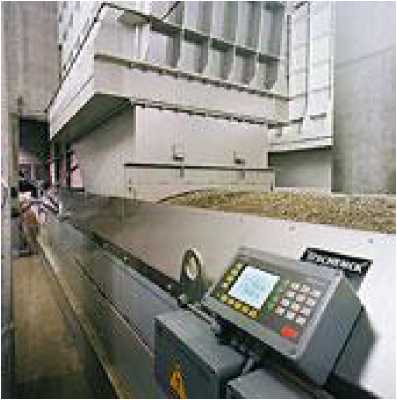

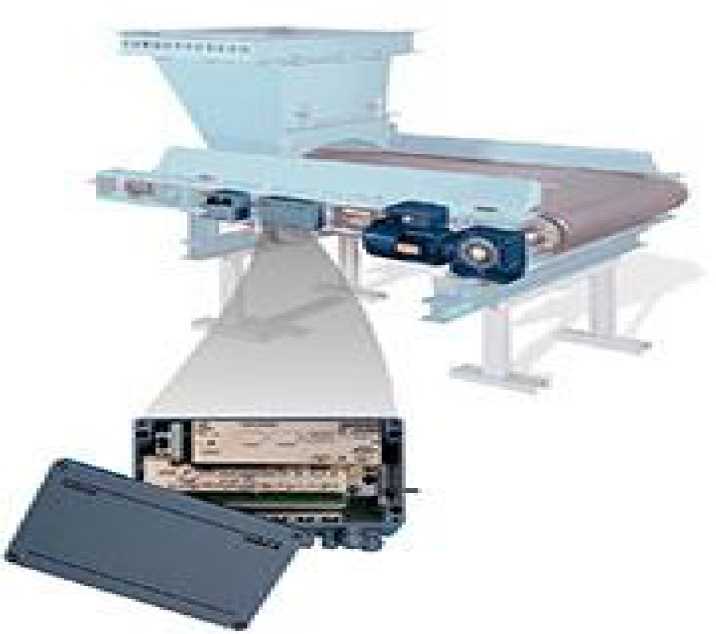

Внешний вид.
Дозаторы автоматические весовые непрерывного действия
Рисунок № 1
Внешний вид.
Дозаторы автоматические весовые непрерывного действия
Рисунок № 2
Внешний вид.
Дозаторы автоматические весовые непрерывного действия
Рисунок № 3
Внешний вид.
Дозаторы автоматические весовые непрерывного действия
Рисунок № 4
Внешний вид.
Дозаторы автоматические весовые непрерывного действия
Рисунок № 5
Внешний вид.
Дозаторы автоматические весовые непрерывного действия
Рисунок № 6
Внешний вид.
Дозаторы автоматические весовые непрерывного действия
Рисунок № 7
Общие сведения
Дата публикации -
Срок свидетельства - 18.02.2025
Номер записи -
ID в реестре СИ - 341188
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
MULTIDOS, MTD-E 1230T09,
Производитель
Изготовитель - Фирма "Schenck Process Europe GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2002 от 2018.09.19 О переоформлении и продлении срока действия свидетельства об утверждении типа средства измерений № 32736 "Мерники металлические технические типа ММТ"
№339 от 2015.03.23 О продлении срока действия свидетельств об утверждении типа средств измерений (ГР 19490-10 - 42885-09)
№220 от 2017.02.06 О переоформлении свидетельства об утверждении типа средства измерений № 38785 "Дозаторы автоматические весовые непрерывного действия MULTIDOS"
№3384 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Средства укупорочные" (ТК 415)
Наличие аналогов СИ: Дозаторы автоматические весовые непрерывного действия (MULTIDOS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
32736-09 Дозаторы автоматические весовые непрерывного действия (MULTIDOS) Фирма "Schenck Process Europe GmbH" (ГЕРМАНИЯ ) |
28346-06 Дозаторы весовые непрерывного действия (Альфа) АО «ВИК «Тензо-М» (РОССИЯ Московская область,г.о. Люберцы, д.п. Красково) |
Все средства измерений АО «ВИК «Тензо-М»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
32736-09 18.02.2025 |
Дозаторы автоматические весовые непрерывного действия, MULTIDOS Фирма "Schenck Process Europe GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
53571-13 23.04.2023 |
Приборы весоизмерительные, DISOMAT Tersus, DISOMAT Opus, DISOBOX Plus, INTECONT Opus, INTECONT Tersus, DISOCONT Tersus, DISOCONT Фирма "Schenck Process Europe GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
54160-13 07.06.2023 |
Дозаторы автоматические весовые непрерывного действия, MULTICOR Фирма "Schenck Process Europe GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
54215-13 07.06.2023 |
Весы конвейерные, Multibelt Фирма "Schenck Process Europe GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
54609-13 09.07.2023 |
Весы вагонные, MULTIRAIL Фирма "Schenck Process Europe GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
57010-14 15.02.2024 |
Весы вагонные, DGW Фирма "Schenck Process Europe GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
57011-14 15.02.2024 |
Весы автомобильные, DFT Фирма "Schenck Process Europe GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
69229-17 14.11.2022 |
Весы автомобильные, DFTX Фирма "Schenck Process Europe GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
76816-19 10.12.2024 |
Датчики весоизмерительные тензорезисторные, PWS Фирма "Schenck Process Europe GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Дозаторы весовые непрерывного действия (Альфа)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Дозаторы весовые непрерывного действия (Альфа)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
2996 | 2996 |
Программное обеспечение
Программное обеспечение (далее - ПО) приборов является встроенным и делится на метрологически значимое и метрологически незначимое.
ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в Сервисном режиме, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении дозатора в сеть или может быть вызван через меню ПО терминала.
Конструкция дозаторов обеспечивает полное ограничение доступа к метрологической части ПО и измерительной информации. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
DISOCONT Tersus |
INTECONT Tersus |
DISOCONT |
|
Номер версии (идентификационный номер) ПО |
VCU2010y |
VEG 20650 |
Vxx201y0 |
|
Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО |
Vxx20170 |
Vxx 206y0 |
Vxx201yy |
|
Алгоритм вычисления цифрового идентификатора ПО |
-* |
-* |
-* |
|
где - х = A-Z у = 0-9 * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | |||
Знак утверждения типа
Знак утверждения типананосится на специальную табличку в виде наклейки, которую крепят на опору станины конвейера рядом с фирменной табличкой, на титульный лист Руководства по эксплуатации дозатора типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дозаторам автоматическим весовым непрерывного действия MULTIDOSГОСТ 30124-94 Весы и весовые дозаторы непрерывного действия. Общие технические требования
Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ГОСТ 8.469-2002 «ГСИ. Дозаторы автоматические весовые непрерывного действия. Методика поверки»
Основные средства поверки - весы для статического взвешивания среднего класса точности ГОСТ OIML R 76-1-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Изготовитель
«Schenck Process Europe GmbH», Германия
Pallaswiesenstrasse 100, 64293 Darmstadt, Germany
Телефон: 49 - 0 6151/321028
Факс: 49 -0 6151/321172
Заявитель
Общество с ограниченной ответственностью «Шенк Проце сс РУС »
(ООО «Шенк Процесс РУС »)
ИНН 7702598433
Адрес: 105082, г. Москва, ул. Бакунинская 71, стр. 10, этаж 5, комната 43
Телефон: +7 (495) 981-12-68, факс: +7 (495) 981-12-68
E-mail: mailrus@schenckprocess.com
Http: www.schenckprocess.ru
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»
Адрес: 117418, г. Москва, Нахимовский пр., 31
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Принцип работы дозатора основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести дозируемого продукта, в аналоговый электрический сигнал, который поступает во вторичный преобразователь (далее - терминал), в котором сигнал обрабатывается.
На основании полученных данных терминал рассчитывает текущую производительность дозатора и при появлении отклонения текущей производительности дозатора от заданной формирует сигнал, воздействующий на регулируемый частотный привод, который изменяет скорость вращения двигателя таким образом, чтобы устранить рассогласование между текущей и заданной производительностью.
Конструктивно дозатор состоит из весоизмерительного устройства, терминала и ленточного конвейера. Ленточный конвейер - механосборочная конструкция, состоящая из станины, приводного и натяжного барабанов, транспортерной ленты, приемного бункера, регулируемого частотного привода, мотора-редуктора и датчика скорости транспортерной ленты.
В дозаторах используются терминалы DISOCONT Tersus, INTECONT Tersus или DISOCONT.
Дозаторы выпускаются в пяти модификациях: L, M, H, VDB и E.
На корпусе дозаторов должна быть прикреплена табличка (разрушающаяся при ее удалении), содержащая следующую маркировку:
-
- наименование и обозначение дозатора;
-
- товарный знак предприятия-изготовителя;
-
- наибольший предел производительности, м3/ч;
-
- пределы допускаемой относительной погрешности дозирования, % от текущей производительности;
-
- напряжение и частота питания;
Общий вид терминалов и модификаций дозаторов представлен на рисунках 1 - 5 соответственно.

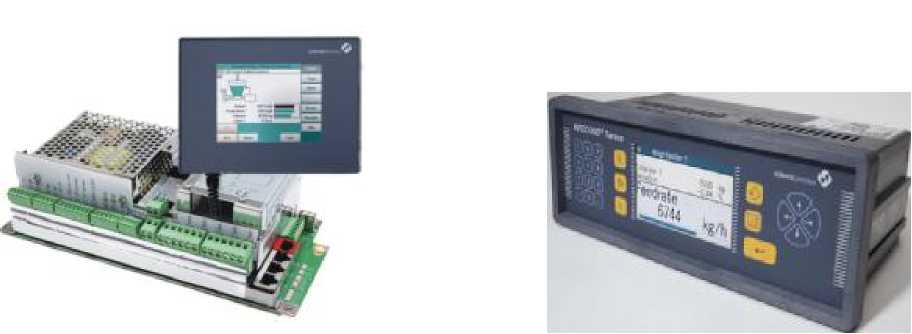

Рисунок 1 - Терминал DISOCONT Tersus
Рисунок 2 - Терминал INTECONT Tersus
Рисунок 3 - Терминал DISOCONT
M
L

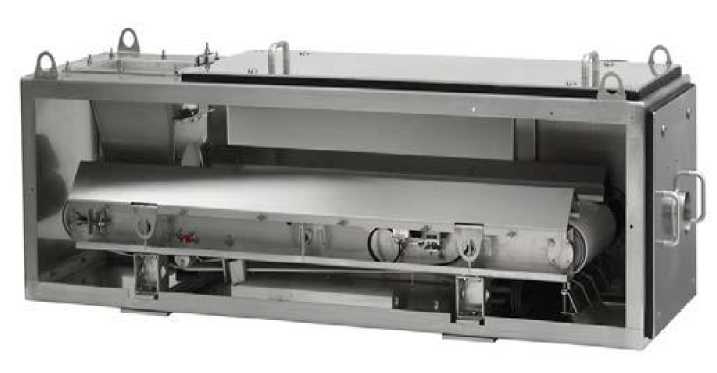

Рисунок 4 - Общий вид модификаций (M, L) дозаторов MULTIDOS
E
H
VDP

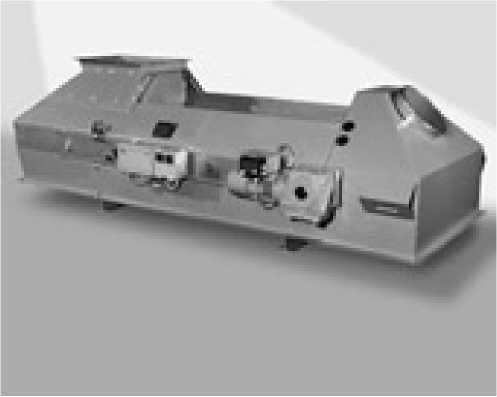

Рисунок 5 - Общий вид модификаций (Е, Н, VDP) дозаторов MULTIDOS
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | ||||
|
L |
M |
H |
VDP |
Е | |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Наибольший пре- |
17; 37; 54; |
100; 200; |
1030; 1200; |
300; 400; |
100; 220; |
|
дел производи- |
68; 85 |
350; 500; |
1370; 1530 |
500; 650 |
350; 500; |
|
тельности, т/ч |
700 |
700 | |||
|
Наименьший предел производительности, % от наибольшего предела производительности |
10 | ||||
|
Пределы допус- | |||||
|
каемой относи- | |||||
|
тельной погрешности дозирования, % от наибольшего |
±0,25; ±0,5 |
±1,0 |
±0,25; ±0,5 | ||
|
предела производительности | |||||
|
Ширина транспор- |
300; 600; |
650; 800; |
1400; 1600; |
1000; 1200; |
650; 800; |
|
терной ленты, мм |
800; 1000; |
1000; 1200; |
1800; 2000 |
1400; 1600 |
1000; 1200; |
|
1200 |
1400 |
1400 | |||
|
Минимальный ба- |
1500; 2000; |
2700; 3500; | |||
|
зовый размер меж- |
1000; 1500; |
2700; 3500; |
4500; 5000; |
1500; 2000; | |
|
ду осями валов |
2000; 2500; |
4000; 5000; |
до 10500 с |
8000 | |
|
приводного и на- |
3000; 3500 |
6000; 7000; |
шагом |
2500; 3000; | |
|
тяжного барабанов, |
8000 |
1000 мм |
3500 | ||
|
мм | |||||
|
Номинальные по- |
200; 300; | ||||
|
гонные нагрузки, |
33 |
310; 400; |
600 |
75-310 | |
|
кг/м |
370 | ||||
|
Максимальная | |||||
|
скорость движения |
0,5 |
0,3 |
1,0 | ||
|
транспортерной ленты, м/с | |||||
Таблица 2а - Технические характеристики
|
Наименование характеристики |
Значение для модификации | ||||
|
L |
M |
H |
VDP |
Е | |
|
Параметры электрического пита- | |||||
|
ния: | |||||
|
- напряжение, В |
380 +10% -15% | ||||
|
- частота, Гц |
50±1 | ||||
|
Потребляемая | |||||
|
мощность в зави- | |||||
|
симости от наи- |
1 |
7,5 |
22 |
30 |
15 |
|
большего предела | |||||
|
производительности, кВт | |||||
|
Габаритные размеры дозатора, мм: | |||||
|
длина |
3900 |
8793 |
8531 |
9578 |
18000 |
|
ширина |
1722 |
1925 |
2568 |
2300 |
2100 |
|
высота |
564 |
1170 |
1050 |
1450 |
2050 |
|
Масса дозатора, кг, не более |
710 |
1210 |
1360 |
14900 |
6000 |
|
Диапазон рабочих температур, °С |
от -10 до +40 | ||||
Примечание - Пределы допускаемой погрешности нормированы при условии непрерывной работы дозатора в течение шести минут.
