Сведения о средстве измерений: 32432-11 Блоки центральные измерительные

Номер по Госреестру СИ: 32432-11
32432-11 Блоки центральные измерительные
(БЦИ)

Назначение средства измерений:
Блоки центральные измерительные БЦИ (далее по тексту - БЦИ) являются многоканальными измерительными устройствами и предназначены для автоматического измерения напряжения постоянного тока от актинометрических первичных измерительных преобразователей на гидрометеорологических станциях. БЦИ также обеспечивают возможность накопления результатов измерений, их архивирования и хранения информации.

сертификация программного обеспечения
Внешний вид. Блоки центральные измерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Блоки центральные измерительные
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 27.10.2021
Номер записи - 118360
ID в реестре СИ - 340760
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - ФГБУ "НПО "Тайфун"
Страна - РОССИЯ
Населенный пункт - г.Обнинск
Уведомление о начале осуществления предпринимательской деятельности - Да

Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.

Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.

Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.

Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).

Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.

Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.

- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Блоки центральные измерительные (БЦИ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ФГБУ "НПО "Тайфун"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
15115-96

Гигрометры, М-19
ФГБУ "НПО "Тайфун" (РОССИЯ г.Обнинск)
ОТ
МП
1 год
23064-13
27.03.2023
Комплексы метеорологические, МК-14
ФГБУ "НПО "Тайфун" (РОССИЯ г.Обнинск)
ОТ
1 год
24316-13
23.04.2023
Комплексы метеорологические с анемометрами акустическими, МК-15
ФГБУ "НПО "Тайфун" (РОССИЯ г.Обнинск)
ОТ
МП
1 год
30594-12
03.04.2027
Барометры кварцевые, МД-20
ФГБУ "НПО "Тайфун" (РОССИЯ г.Обнинск)
ОТ
МП
1 год
32432-11
27.10.2021
Блоки центральные измерительные, БЦИ
ФГБУ "НПО "Тайфун" (РОССИЯ г.Обнинск)
ОТ
1 год
33679-16
26.08.2026
Термометры почвенные, АМТ-5
ФГБУ "НПО "Тайфун" (РОССИЯ г.Обнинск)
ОТ
МП
2 года
47318-11
30.05.2026
Комплексы гидрологические, ГМУ-4
ФГБУ "НПО "Тайфун" (РОССИЯ г.Обнинск)
ОТ
МП
1 год
49781-12
05.05.2017
Анализаторы аэрозолей телевизионные, ПОТОК
ФГБУ "НПО "Тайфун" (РОССИЯ г.Обнинск)
ОТ
1 год
49943-12
03.04.2027
Комплексы гидрометеорологические, ГРК-4
ФГБУ "НПО "Тайфун" (РОССИЯ г.Обнинск)
ОТ
МП
1 год
51950-12
04.12.2017
Дозиметры-спектрометры, МКГ МР-33
ФГБУ "НПО "Тайфун" (РОССИЯ г.Обнинск)
ОТ
1 год
53690-13
27.04.2023
Установки воздухофильтрующие, УВФ
ФГБУ "НПО "Тайфун" (РОССИЯ г.Обнинск)
ОТ
МП
1 год
59498-14
24.12.2019
Экспресс-анализаторы элементного состава объектов природной среды, ЛИЭС-2
ФГБУ "НПО "Тайфун" (РОССИЯ г.Обнинск)
ОТ
1 год
61360-15
19.08.2021
Комплексы метеорологические, МК-18
ФГБУ "НПО "Тайфун" (РОССИЯ г.Обнинск)
ОТ
МП
1 год
66244-16
29.12.2021
Комплексы радиационной разведки автомобильные, МР-43
ФГБУ "НПО "Тайфун" (РОССИЯ г.Обнинск)
ОТ
МП
1 год
66245-16
29.12.2021
Комплексы радиационной разведки авиационные, МР-44
ФГБУ "НПО "Тайфун" (РОССИЯ г.Обнинск)
ОТ
МП
1 год
66939-17
10.03.2022
Комплексы агрометеорологические, АМК-14
ФГБУ "НПО "Тайфун" (РОССИЯ г.Обнинск)
ОТ
МП
1 год
76613-19
15.11.2024
Измерители температуры и влажности воздуха, ММ-50
ФГБУ "НПО "Тайфун" (РОССИЯ г.Обнинск)
ОТ
МП
1 год
61360-15
19.08.2020
Комплексы метеорологические, МК-18
ФГБУ "НПО "Тайфун" (РОССИЯ г.Обнинск)
2 года
53690-13
06.06.2023
Установки воздухофильтрующие, УВФ
ФГБУ "НПО "Тайфун" (РОССИЯ г.Обнинск)
1 год
30594-12
26.09.2017
Барометры кварцевые, МД-20
ФГБУ "НПО "Тайфун" (РОССИЯ г.Обнинск)
ОТ
МП
1 год
24316-13
15.11.2023
Комплексы метеорологические с анемометрами акустическими, МК-15
ФГБУ "НПО "Тайфун" (РОССИЯ г.Обнинск)
ОТ
МП
1 год

Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.

Параметры исследований:

  • фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций региона по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по региону

Стоимость 3 000 руб.

Кто поверяет Блоки центральные измерительные (БЦИ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Блоки центральные измерительные (БЦИ)

Организация, регион Стоимость, руб Средняя стоимость
ФБУ Мордовский ЦСМ
Республика Мордовия
4674 4674

Программное обеспечение

Идентификационные данные встроенного программного обеспечения (ПО) приведены в таблице 1.

Таблица 1

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения

Алгоритм идентификации

Встроенная программа приема-передачи данных

" БЦИ "

2.0

0x1897

CRC 16

Встроенное ПО "БЦИ", предназначенное для приемо-передачи данных, не влияет на метрологические характеристики средства измерений.

Программная защита от несанкционированного изменения ПО реализована на основе пароля доступа. Механическая защита от несанкционированного доступа выполняется установкой разрушаемых шильд-наклеек между разборными частями корпуса (блок БПН) и опломбированием (блок БППД).

Уровень защиты - "С" по МИ 3286-2010


Знак утверждения типа

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на боковую панель БЦИ в виде наклейки.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в документе "Блоки центральные измерительные БЦИ. Руководство по эксплуатации".


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к блокам центральным измерительным БЦИ

  • 1. ГОСТ 8.027-01 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

  • 2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

  • 3. Технические условия ИЛАН.418759.001 ТУ

Поверка

Поверка

осуществляется по документу "Блоки центральные измерительные БЦИ. Методика поверки. МП 2064-0057-2011", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" в декабре 2011 г.

Перечень основных средств поверки:

- калибратор универсальный Н4-7, воспроизведение напряжения постоянного тока в диапазоне от 0 до 0,2 В, ± 0,002 %.


Изготовитель


ФГБУ "НПО" Тайфун"
Юридический и почтовый адрес: 249038, г. Обнинск, Калужская обл., ул. Ленина, 82.

Испытательный центр


ГЦИ СИ ФГУП "ВНИИМ им.Д.И.Менделеева", регистрационный № 30001-10.
Адрес:190005, С.-Петербург, Московский пр. 19,
тел. (812) 251-76-01, факс (812) 713-01-14, e-mail: info@vniim.ru

Принцип действия БЦИ заключается в прямом аналого-цифровом преобразовании входных аналоговых сигналов напряжения в цифровой код.

Конструктивно БЦИ состоит из блока преобразования напряжения БПН и блока питания и передачи данных БППД. В блоке преобразования напряжения БПН расположены измерительные модули ввода аналоговых сигналов напряжения постоянного тока, модули цифроаналогового преобразования, модуль приёмо-передачи, модуль памяти и блок автономного питания.

На корпусе блока преобразования напряжения БПН размещены разъемы для подключения актинометрических первичных измерительных преобразователей (от 1 до 10 шт.) и связи с БППД. В качестве устройства отображения результатов измерения, управления и хранения данных используется стандартная ПЭВМ, подключаемая кабелем через БППД к блоку преобразования напряжения БПН. Для обеспечения работоспособности блоков при рабочих температурах до минус 50 С0 в них предусмотрены специальные нагревательные устройства.

Программное обеспечение БЦИ позволяет визуализировать измеренные данные в виде графиков и таблиц, а также обеспечивает их накопление и хранение.

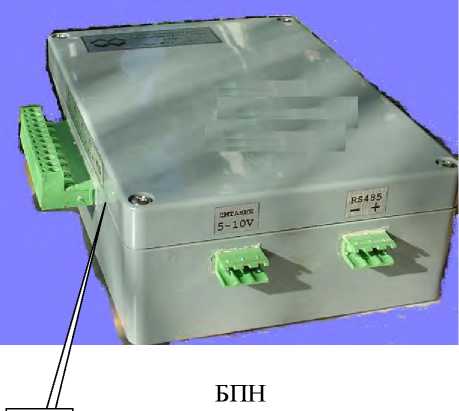

На фотографии показан внешний вид БЦИ.

Внешний вид. Блоки центральные измерительные (БЦИ), http://oei-analitika.ru

БПН

нппд

место установки шильд-наклейки

БППД

место пломбирования


Комплект поставки блока соответствует таблице.

Обозначение

Наименование

Количество

ИЛАН.418759.001

Блок центральный измерительный БЦИ в составе

1 компл.

ИЛАН.418759.002

- блок преобразования напряжения БПН

1 шт.

ИЛАН.436234.008

- блок питания и передачи данных БППД

1 шт.

ИЛАН.418759.001РЭ

Руководство по эксплуатации

1 экз.

ИЛАН.418759.001ФО

Формуляр

1 зкз.

МП 2064-0057-2011

Методика поверки

1 зкз.

Диск c программой поддержки LogerCA

1 шт.

Кабель связи с ПК

1 шт.

Лист № 3 всего листов 3

Диапазон измерений напряжения постоянного тока, мВ...............от минус 40 до 40

Пределы допускаемой абсолютной погрешности измерений

напряжения постоянного тока, мкВ.................................................±10

Потребляемый ток, мА, не более......................................................100

Габаритные размеры составных частей блока (ширина х глубина х высота), мм, не более

БПН...................................................................................180x135x60

БППД.................................................................................220x120x95

Масса составных частей БЦИ, кг, не более

БПН....................................................................................1

БППД.................................................................................1

Питание блока осуществляется от сети переменного тока напряжением (220± 22) В, 50 Гц или от встроенного блока автономного питания напряжением постоянного тока 9 В.

Рабочие условия эксплуатации

Средний срок службы, лет

Средняя наработка на отказ, ч
