Номер по Госреестру СИ: 31112-12
31112-12 Стандарты частоты рубидиевые
(FE-5650A, FE-5680A)
Назначение средства измерений:
Стандарты частоты рубидиевые FE-5650A, FE-5680A (далее - стандарты) предназначены для воспроизведения высокостабильных по частоте спектрально чистых синусоидальных сигналов.
Внешний вид.
Стандарты частоты рубидиевые

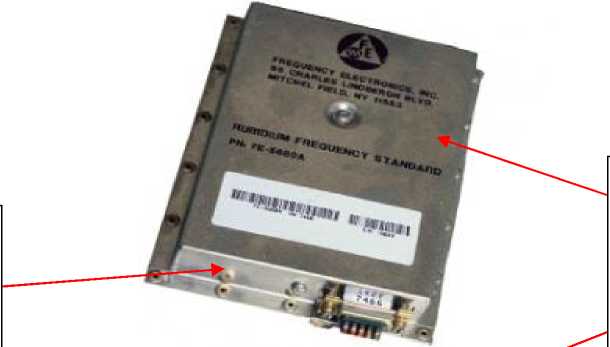

Рисунок № 1
Внешний вид.
Стандарты частоты рубидиевые

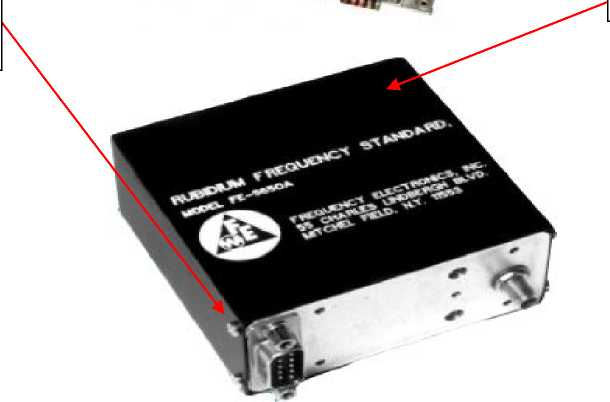

Рисунок № 2
Знак утверждения типа
Знак утверждения типа» и пломбировки от несанкционированного доступа приведены на рисунке 1.Места пломбировки от несанкционированного доступа
Рисунок 1 - Общий вид стандартов FE-5650A и FE-5680A
Места нанесения наклейки «Знак утверждения типа»
Метрологические и технические характеристикиМетрологические и технические характеристики стандартов приведены в таблице 1. Таблица 1
Наименование параметра или характеристики |
Значение характеристики |
Предел допускаемого среднего квадратического относительного двухвыборочного отклонения частоты на интервалах времени измерений (t) от 1 до 100 с FE-5650A FE-5680A где t - интервал времени измерений |
1,4-10-11А/7 5,040-12/VT |
Пределы допускаемой относительной вариации частоты на интервале времени измерений 1 сутки FE-5650A FE-5680A |
± 2,040-11 ± 2,040-11 |
Пределы допускаемой дополнительной относительной погрешности по частоте при изменении температуры окружающей среды в диапазоне рабочих температур: FE-5650A FE-5680A |
н- но о о о о о |
Напряжение питания от источника постоянного тока, В FE-5650A FE-5680A |
от 4,75 до 5,25 и от 15 до 18 от 15 до 18 |
Потребляемая мощность в установившемся режиме при температуре 25 °С, Вт, не более FE-5650A FE-5680A |
8 11 |
Габаритные размеры FE-5650A FE-5680A |
76 х 77 х 37 125 х 88 х 25 |
Масса, кг, не более: FE-5650A FE-5680A |
0,338 0,434 |
Рабочие условия эксплуатации:
|
от минус 10 до 65 до 100 |
Знак утверждения типа средства измерений наносится типографским способом на титульный лист эксплуатационной документации и на корпус стандартов в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийТМ 5680-0211 «Техническое руководство. Стандарты частоты рубидиевые FE-5650A, FE-5680A. инструкция по применению и техническому обслуживанию».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к стандартам частоты рубидиевым FE-5650A, FE-5680A
ГОСТ 8.129-99 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты».
Поверка
Поверка осуществляется по документу МИ 2188-92 «Меры частоты и времени. Методика поверки».Основные средства поверки:
- стандарт частоты и времени водородный Ч1-76А (регистрационный № 23671-02), номинальное значение частоты выходных сигналов 1 Гц и 5 МГц, среднее квадратическое относительное отклонение частоты выходного сигнала 5 МГц при Ти = 10 с - 7,040-13, при Ти = 100 с - 2,040-13;
- компаратор частотный Ч7-308А/1 (регистрационный № 27253-09), номинальные значения частоты входных сигналов 5; 10; 100 МГц, вносимое среднее квадратическое относительное отклонение частоты входных сигналов при Ти = 1 с - 7,0^10-14, при Ти = 100 с - 1,5-10-14.
Заявитель
Открытое акционерное общество «Морион» (ОАО «Морион»), г. Санкт-ПетербургЮридический адрес: 199155, г. Санкт-Петербург, пр. Кима, д. 13А
Почтовый адрес: 199155, г. Санкт-Петербург, пр. Кима, д. 13А
Телефон: (812) 350-75-72
Факс: (812) 350-72-90
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦи Си ФГУП «ВНииФТРи»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, г. п. Менделее-во, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vniiftri.ru
Конструктивно стандарты выполнены в виде моноблока. На тыльной стороне стандартов находятся разъем для подачи питающего напряжения и управления стандартами, а также разъем типа SMA выходной частоты стандартов.
Принцип действия стандартов основан на автоподстройке частоты генератора к частоте спектральной линии квантового перехода атомов рубидия.
Внешний вид стандартов, места нанесения наклейки «Знак утверждения типа» и пломбировки от несанкционированного доступа приведены на рисунке 1.
Места пломбировки от несанкционированного доступа
Рисунок 1 - Общий вид стандартов FE-5650A и FE-5680A
Места нанесения наклейки «Знак утверждения типа»
Комплект поставки включает: стандарт частоты рубидиевый, техническая документация фирмы изготовителя.
