В соответствии с ГОСТ Р 53763-2009 анализатор относится к классу потоковых автоматических конденсационных гигрометров.

Анализатор работает по принципу «охлаждаемого зеркала» (конденсационный метод измерения точки росы). Метод определения температуры точки росы соответствует ГОСТ Р 53763-2009 «Газы горючие природные. Определение температуры точки росы по воде» и ГОСТ Р 53762-2009 «Газы горючие природные. Определение температуры точки росы по углеводородам».

Способ регистрации температуры точки росы, применённый в анализаторе, состоит в использовании эффекта полного преломления. Этот эффект проявляется при падении потока вертикально поляризованных волн (в нашем случае это излучение от полупроводникового лазера) на границу раздела сред «конденсат - охлаждаемое зеркало» под углом Брюстера, и заключается в отсутствии отражённой волны.

Анализаторы обеспечивают:

• •   измерение ТТР_В и/или ТТР_УВ;

• •   регистрацию измеренных значений ТТР и значений избыточного давления в энергонезависимой памяти анализатора;

• •   цифровую индикацию измеренных значений ТТР (°С) и избыточного давления (МПа);

• •   возможность передачи информации о работе анализатора, измеренных значениях ТТР в другие измерительно-информационные системы через интерфейс RS-485 по стандартному протоколу Modbus RTU и через аналоговый интерфейс 4...20 мА;

• •   определение массовой концентрации паров воды (при температуре 20 °С и давлении 0,101 МПа) и ТТРВ при абсолютном давлении, отличном от давления, при котором проводилось измерение (по ГОСТ 20060-83), с помощью терминальной программы «Трасса-2» или с помощью программного обеспечения «ОРС Server CONG-Prima».

Технические решения и способ измерения, реализованные в анализаторе, защищены российскими и международными патентами.

Основными компонентами анализатора являются преобразователь точки росы (ПТР), система подготовки газа (СПГ) и блок, осуществляющий общее управление работой анализатора: центральный управляющий блок КРАУ3.035.001-03 (ЦУБ) или интерфейсный блок КРАУ3.622.002-01 (ИБ).

Анализаторы имеют два варианта комплектности КРАУ2.844.005-03 и КРАУ2.844.005-04 (см. таблицу 2).

ПТР имеет ряд конструктивных исполнений:

• •   ПТР в исполнении КРАУ2.848.004 предназначен для монтажа непосредственно на трубопроводе и измерения ТТР при рабочем давлении до 16 МПа;

• •   ПТР в исполнении КРАУ2.848.004-01 предназначен для подключения к трубопроводу по проточной схеме. В комплекте с СПГ КРАУ2.848.012 ПТР КРАУ2.848.004-01 может использоваться для измерения ТТР до минус 50 °С при рабочем давлении до 14 МПа. В комплекте с СПГ КРАУ2.848.012-02 ПТР КРАУ2.848.004-01 может использоваться для измерения ТТР до минус 30 °С при рабочем давлении до 14 МПа. В комплекте с СПГ КРАУ2.848.013 ПТР КРАУ2.848.004-01 может использоваться для измерения ТТРув до минус 30 °С при рабочем давлении 2,7 МПа (возможно изменение давления в диапазоне от 0 до 7 МПа);

• •   ПТР в исполнении КРАУ2.848.004-02 предназначен для подключения к трубопроводу по проточной схеме. В отличие от ПТР КРАУ2.848.004-01 он имеет повышенную прочность элементов конструкции и может быть использован при рабочем давлении до 25 МПа. Кроме этого, датчик теплоизолирован от корпуса ПТР. Это позволяет более эффективно охлаждать датчик и исключить конденсацию влаги на корпусе ПТР (это актуально в местах с высокой влажностью окружающего воздуха).



  пломба

  а)



  б)



  / Лстялейки

  Наклейка



в)                                                      г)

в)                                                      г)

Рисунок 1. Фотографии общего вида основных составных частей Анализатора:

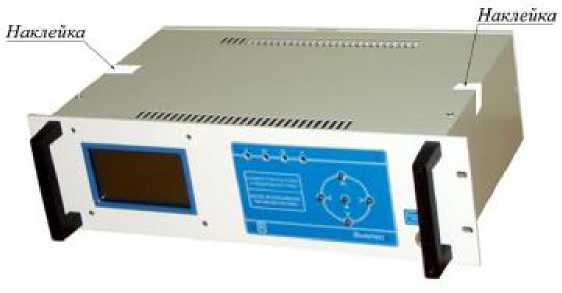

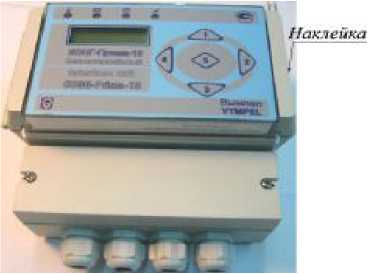

а) ПТР исполнение КРАУ2.848.004-01(-02); б) ПТР, установленный на систему подготовки газа КРАУ2.848.012; в) центральный управляющий блок КРАУ3.035.001-03; г) интерфейсный блок КРАУ3.622.002-01.

Система подготовки газа КРАУ2.848.012 (-01, -02) осуществляет фильтрацию газа от механических примесей, контроль давления и расхода газа через измерительную камеру ПТР, продувку пробоотборной линии, фильтров и измерительной камеры, подготовку газа для охлаждения корпуса датчика (кроме КРАУ2.848.012-02).

Лист № 3 Всего листов 8 Система подготовки газа КРАУ2.848.013 используется для подключения анализатора, предназначенного для измерения ТТРУВ при редуцированном давлении газа до 2,7 МПа (с возможностью изменения).

Комплекты для подключения систем подготовки газа КРАУ4.078.182, КРАУ4.078.183, КРАУ4.078.184, КРАУ4.078.185 включают в себя компоненты, необходимые для отбора газа из трубопровода и доставки газа до СПГ, дополнительный мембранный фильтр и оборудование для обогрева пробоотборной линии и СПГ.

ПТР, входящие в состав анализатора, выполнены во взрывозащищенном исполнении c маркировкой 1Ex d IIA T5 Gb и предназначены для установки во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Интерфейсный и центральный управляющий блоки предназначены для эксплуатации вне взрывоопасных зон.

Диапазон измерения температуры точки росы по воде:

- в комплекте с ПТР КРАУ2.848.004, -01            -

- в комплекте с ПТР КРАУ2.848.004-01, - 02 ¹⁾       -

Диапазон измерения температуры точки росы по углеводородам:

- в комплекте с ПТР КРАУ2.848.004, -01           - от минус 30 до плюс 30 ° С

- в комплекте с ПТР КРАУ2.848.004-01, -02 ¹⁾      - от минус 30 до плюс 10 °С

Диапазон преобразования токового сигнала в значения давления:

Диапазон измерения входных токовых сигналов

Диапазон изменения выходного аналогового

- от 4 до 20 мА сигнала постоянного тока

Пределы допускаемой абсолютной погрешности при измерении ТТР:

- по воде

- по углеводородам ( чистый пропан)

Предел допускаемой приведенной погрешности преобразования токового сигнала в значение давления, выраженной в процентах от верхнего предела измерений, не более:                        - ± 0,1 %

Предел допускаемой приведенной погрешности преобразования измеряемой величины ТТР в значение силы тока, выраженной в процентах от верхнего предела измерений, не более:                 - ± 0,2 %

Максимально допускаемое рабочее давление исследуемого газа:

- в комплекте с ПТР КРАУ2.848.004, -01           ^{- 16 МПа}

- в комплекте с ПТР КРАУ2.848.004-02           ^{- 25 МПа}

Длительность цикла измерения ТТР (min/max)

Выходные сигналы:

Напряжение питания / потребляемая мощность, не более:

Масса, не более:

- ПТР

- ИБ КРАУ3.622.002-01

- ЦУБ КРАУ3.035.001-03

Габаритные размеры, не более:

- ПТР КРАУ2.848.004

- ПТР КРАУ2.848.004-01

- ПТР КРАУ2.848.004-02 Габаритные размеры, не более

- ИБ КРАУ3.622.002-01

- ЦУБ КРАУ3.035.001-03

Условия эксплуатации анализатора:

- от 84 до 106,7 кПа

(от 630 до 800 мм рт. Ст.)

^- 10 лет ⁴⁾

• ¹⁾ - в комплекте с СПГ КРАУ 2.848.012 (-01);

• ²⁾ - для анализаторов с диапазоном измерения температуры точки росы от минус 30 до +30 °С;

• ³⁾ - температура ПТР, СПГ и пробоотборной линии должна быть не менее чем на 5 °С выше

температуры точки росы газа;

• ⁴⁾ - срок службы датчика первичной информации (в составе ПТР) - не менее 3 лет.
