Номер по Госреестру СИ: 27228-04
27228-04 Преобразователи электропневматические
(РК200)
Назначение средства измерений:
Преобразователи электропневматические PK200 предназначены для преобразования электрического входного сигнала в унифицированный пневматический выходной сигнал, с целью согласования электрической и пневматической ветвей измерительных приборов.
Внешний вид.
Преобразователи электропневматические
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 17.06.2024
Номер записи -
ID в реестре СИ - 333759
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
РК200, нет модификации, нет данных, .,
Производитель
Изготовитель - Фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd."
Страна - КОРЕЯ, РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 684
Выдано извещений - 0
Кол-во периодических поверок - 556
Кол-во средств измерений - 48
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 374 дн.
Приказы РСТ, где упоминается данный тип СИ
№1411 от 2019.06.17 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Преобразователи электропневматические (РК200)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15716-07 27.07.2017 |
Контроллеры одноконтурные, YS 100, YS 1000 Фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
2 года |
|
21532-08 01.01.2014 |
Комплексы измерительно-вычислительные, CENTUM мод. CS, CS1000, CS1000R3, CS3000, CS3000R3, VP Фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
2 года |
|
27228-04 17.06.2024 |
Преобразователи электропневматические, РК200 Фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
41137-15 14.09.2025 |
Преобразователи пневмоэлектрические, VJF1 Фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
2 года |
|
53468-13 14.05.2018 |
Калибраторы электрических сигналов, СА11Е, СА12Е, СА51, СА71, СА150, СА450 Фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
55987-13 19.12.2018 |
Контроллеры одноконтурные, YS1000 мод. YS1310, YS1350, YS1360 Фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
2 года |
|
56325-14 24.01.2019 |
Контроллеры программируемые, FA-M3 Фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
2 года |
|
58636-14 15.07.2024 |
Измерители мощности, PR300 Фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
2 года |
|
59309-14 17.10.2024 |
Преобразователи, JUXTA серий VJ, U, M Фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
3 года |
|
65281-16 26.09.2026 |
Контроллеры цифровые, U Фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
3 года |
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Кто поверяет Преобразователи электропневматические (РК200)
Стоимость поверки Преобразователи электропневматические (РК200)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта печатным методом, а на панель корпуса прибора клеится наклейка с изображением знака утверждения типа.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям электропневматическим PK200
Публикация МЭК 770 «Методы оценки рабочих характеристик измерительных преобразователей, предназначенных для использования в системах управления промышленным производством».
Поверка
Поверкапроизводится в соответствии с документом МП 27228-04 «Преобразователи электропневматические PK200», утверждённым ФГУП ВНИИМС в июне 2004 г.
Основное оборудование, необходимое для поверки:
- грузопоршневые манометры МП 2,5; 1 и 2 разрядов ;
- задатчик давления Воздух-2,5;
- преобразователь давления образцовый ИПДЦ;
- вольтметр образцовый класс точности не хуже 0,02; в . п . и . до 50 В ;
- магазин сопротивлений, класс точности не хуже 0,02 до 3 кОм.
Изготовитель
Фирма «Yokogawa Electronics Manufacturing Korea Co.,Ltd.», Корея.
Адрес: 420-5, Chongchum 2-Dong, Pupyong-Ku, Incheon, 403-858, Korea
Телефон: +82-32-510-3202, Факс: +82-32-527-9385
Представительство в г. Москва
Адрес: Россия, 129090, г. Москва, Грохольский пер., д.13, стр 2.
Телефон: (495)737-78-68, (495)737-78-71; Факс: (495)737-78-69, (495)737-78-72
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия преобразователей электропневматических РК200 основан на широко известном методе силовой компенсации, т.е. на компенсации значений измеряемого входного тока пропорциональным значением давления в элементе «сопло-заслонка».
Преобразователи электропневматические РК200 преобразуют токовый входной сигнал в электрическое напряжение, которое сравнивается с электрическим напряжением датчика давления обратной связи. Возникающая разность напряжений посредством электрического двигателя, управляет положением заслонки, обеспечивая выходное давление, пропорциональное входному электрическому току.

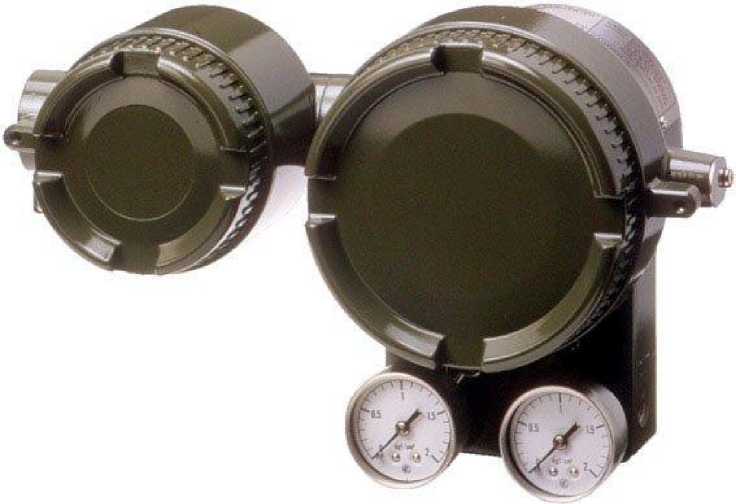

Рисунок 1 - Фотография общего вида средства измерений
|
