Трансформаторы представляют собой конструкцию опорного двухступенчатого устройства, которое состоит из первичной и вторичной обмоток помещенных в фарфоровую покрышку. Вторичная обмотка состоит из пяти (четырех) обмоток. Главная изоляция нанесена на первичную и вторичную обмотки.

Модификации трансформаторов отличаются номинальным напряжением, силой первичного и вторичного тока, классами точности, климатическим исполнением.

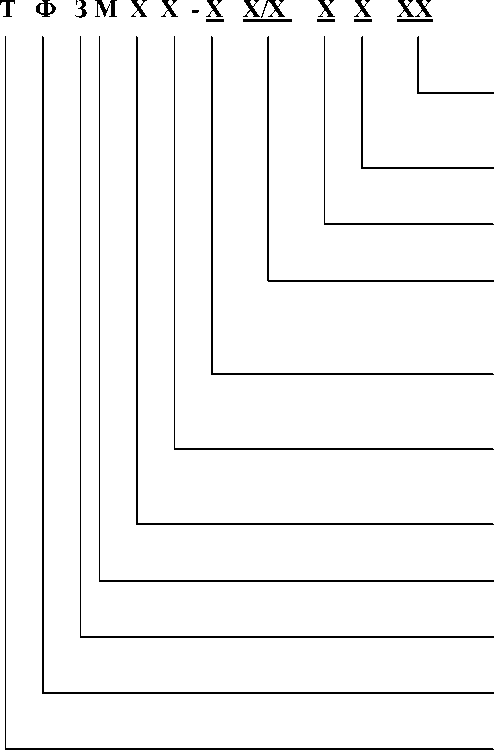

Структура условного обозначения трансформаторов:

Климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89

Номинальный вторичный ток в амперах

Номинальный первичный ток в амперах

Номер конструктивного варианта исполнения

Буквы (А, Б, В) обозначают категорию электрооборудования по степени загрязнения внешней изоляции по ГОСТ 9920-89

Номинальное напряжение, кВ

Маслонаполненный

Вторичная обмотка звеньенвого типа

С фарфоровой покрышкой

Электромагнитный каскадный

Трансформатор тока

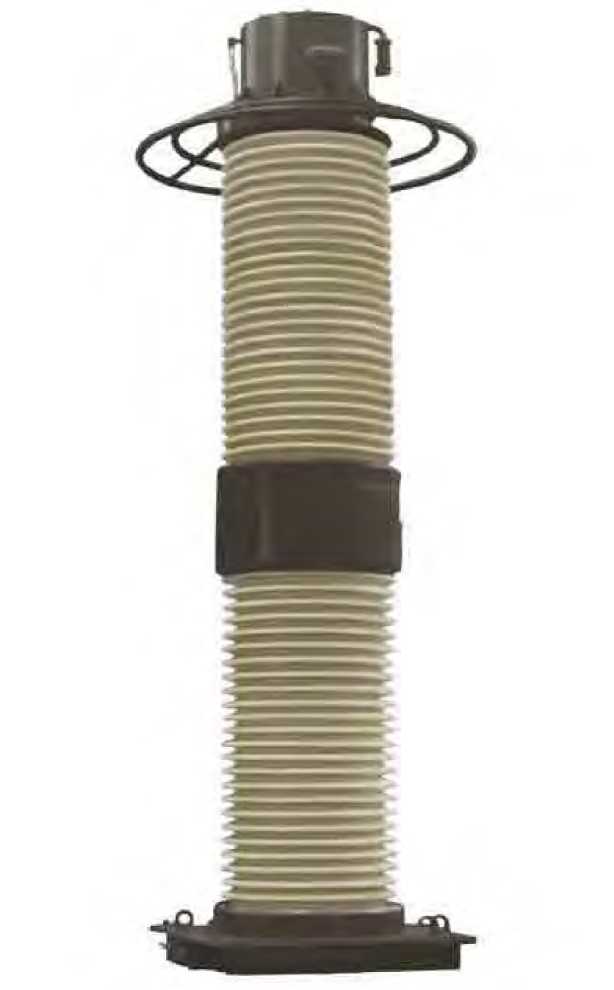

Фотография трансформатора приведена на рисунке 1.

Рис.1

Комплект поставки трансформатора составляет:

• - трансформатор тока ТФЗМ 330Б или ТФЗМ 500Б - 1 шт. (модификация в соответствии с заказом);

• - паспорт - 1 экз.;

• - руководство по эксплуатации - 1 экз.

Номинальное напряжение.................

Номинальная сила первичного тока Номинальная сила вторичного тока. Номинальная частота.........................

............................. 330 кВ или 500 кВ.

500; 1000; 1500; 2000; 3000; 4000 А

...............................1 или 5 А.

.............................. 50 или 60 Гц.

Классы точности по ГОСТ 7746-2001............................................... 0,2; 0,2S; 0,5; 0,5S; 5Р; 10Р.

Число вторичных обмоток.................................................................. 4 или 5.

Климатическое исполнение по ГОСТ 15150 - У1, ХЛ1, Т1, УХЛ1.

Диапазон рабочих температур: для исполнения У1.....................от минус 40 до 45 °С

для исполнения ХЛ1...................от минус 60 до 40 °С

для исполнения УХЛ1..................от минус 60 до 40 °С

для исполнения Т1.......................от минус 10 до 45 °С

Диапазон температур транспортирования и хранения:

для исполнения У1......................от минус 60 до 50 °С

для исполнения ХЛ1...................от минус 60 до 50 °С

для исполнения УХЛ1.................от минус 60 до 50 °С

для исполнения Т1......................от минус 50 до 60 °С

Габаритные размеры, не более...................................................5060 мм; 1872 мм; 1872 мм (для

модификаций на 330 кВ); 5930 мм; 1872 мм; 1872 мм (для модификаций на 500 кВ). Номинальная мощность вторичних обмоток в соответствии с условиями контракта.

Масса, не более..................................................................... 4060 кг (для модификаций на 330 кВ);

4920 кг (для модификаций на 500 кВ);

Средняя наработка до отказа, не менее.............................................................4 х 10⁷ ч.

Средний срок службы, не менее........................................................................ 25 лет.
