Номер по Госреестру СИ: 24802-11
24802-11 Газоанализаторы
(Ultramat / Oxymat 6, Oxymat 61)
Назначение средства измерений:
Газоанализаторы Ultramat / Oxymat 6, Oxymat 61 предназначены для измерения объемной доли оксида углерода, диоксида углерода, диоксида серы, оксида азота, закиси азота, аммиака, метана, этана, этилена, ацетилена, пропана, бутана, гексана и кислорода в невзрывоопасных газовых смесях.

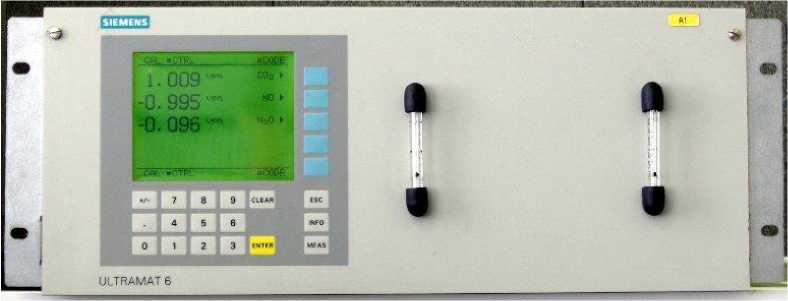

Внешний вид.
Газоанализаторы
Рисунок № 1

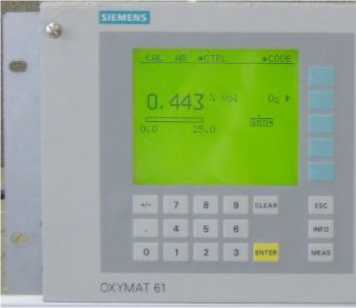

Внешний вид.
Газоанализаторы
Рисунок № 2

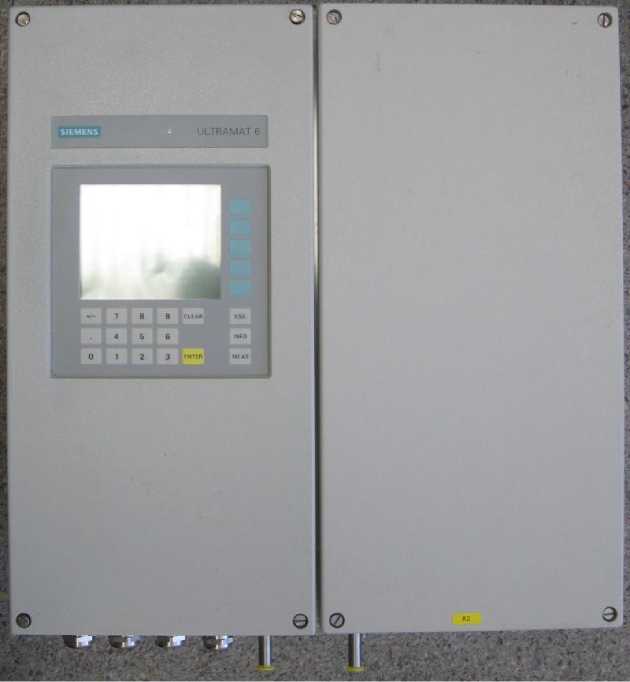

Внешний вид.
Газоанализаторы
Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства - 16.11.2026
Номер записи -
ID в реестре СИ - 330106
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Oxymat 6F, Oxymat 6E, Oxymat 64, Oxymat 61 О2 (0…25)%, Oxymat 61 Е, Oxymat 61, Oxymat 6, исп. Oxymat 6F, Oxymat 6 исп. Oxymat 6 F, Oxymat 6 Е, Oxymat 6 F, Oxymat 6 E, Oxymat 6, Oximat 6E, Oximat 61, 90.2050, 7MB 2001-ODA00-1DA1, 6Е, 6E, 61,
Производитель
Изготовитель - Фирма "Siemens AG", подразделение "Siemens SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Статистика
Кол-во поверок - 1192
Выдано извещений - 1
Кол-во периодических поверок - 846
Кол-во средств измерений - 256
Кол-во владельцев - 74
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 1028 дн.
Приказы РСТ, где упоминается данный тип СИ
№1305 от 2021.07.12 О внесении изменений в сведения об утвержденном типе средств измерений
№2091 от 2022.08.22 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Услуги в области любительского дайвинга" (ТК 035)
№1676 от 2016.11.16 О продлении срока действия свидетельств об утверждении типа средств измерений
№2173 от 2021.10.04 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия
№2565 от 2021.11.16 О внесении изменений в сведения об утвержденном типе средства измерений (81098-20)
Наличие аналогов СИ: Газоанализаторы (Ultramat / Oxymat 6, Oxymat 61)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
24802-11 Газоанализаторы (Ultramat / Oxymat 6, Oxymat 61) Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ ) |
81078-20 Ключи моментные предельные NORGAU серии NTW (Нет данных) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
24802-11 Газоанализаторы (Ultramat / Oxymat 6, Oxymat 61) Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ ) |
88019-23 Газоанализаторы поточные (ЭкоСпектр) Общество с ограниченной ответственностью "Научно-производственное предприятие "ЭКОХИМПРИБОР" (OOO "НПП "ЭКОХИМПРИБОР") (РОССИЯ Московская обл., г. Дубна) |
24802-11 Газоанализаторы (Ultramat / Oxymat 6, Oxymat 61) Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ ) |
81080-20 Анализаторы газов и жидкостей АСИС СПЕКТР, ASYS SPECTR, АСИС ИОН, ASYS ION, АСИС ПРО, ASYS PRO, АСИС ЭКО, ASYS ECO, 4080, 6700 ( ) Общество с ограниченной ответственностью "Научно Производственное Предприятие Аналитические Системы" (ООО "НПП АСИС") (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью "Научно Производственное Предприятие Аналитические Системы" (ООО "НПП АСИС")
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
24802-11 16.11.2026 |
Газоанализаторы, Ultramat / Oxymat 6, Oxymat 61 Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
31762-12 20.02.2017 |
Газоанализаторы углеводородов, Fidamat 6 Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
31762-17 30.08.2022 |
Газоанализаторы для измерений общего содержания углеводородов, Fidamat 6 Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
Кто поверяет Анализаторы газов и жидкостей АСИС СПЕКТР, ASYS SPECTR, АСИС ИОН, ASYS ION, АСИС ПРО, ASYS PRO, АСИС ЭКО, ASYS ECO, 4080, 6700 ( )
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 14 | 0 | 12 | 0 | 14 | 0 | 12 | ||
ООО ИЭЦ "ДИАГНОСТИКА" (1801) | 19 | 0 | 16 | 0 | 8 | 0 | 8 | |||
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 8 | 1 | 7 | 0 | 8 | 1 | 7 | ||
ООО ИК "СИБИНТЕК" (RA.RU.311951) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
ООО "НМОП" (RA.RU.311359) | 14 | 5 | 7 | 0 | 12 | 5 | 7 | |||
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 58 | 0 | 46 | 0 | 46 | 0 | 46 | ||
ООО "СЦ "ОРМЕТ" (РОСС RU.0001.310249) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО «МетрЛифтСервис» (RA.RU.314115) | 50 | 9 | 0 | 50 | 0 | 44 | 0 | 44 | ||
ПАО "КУЙБЫШЕВАЗОТ" (RA.RU.311334) | 20 | 0 | 20 | 0 | 20 | 0 | 20 | |||
ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 6 | 0 | 6 | 0 | 0 | 0 | 0 | ||
АО "ЦЕНТРОХИМСЕРТ" (РОСС RU.0001.310437) | 9 | 1 | 8 | 0 | 9 | 1 | 8 | |||
ООО "СЦ "ОРМЕТ" (РОСС RU.0001.310249) | 7 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | ||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 14 | 2 | 0 | 14 | 0 | 14 | 0 | 14 | |
ПАО "КУЙБЫШЕВАЗОТ" (RA.RU.311334) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "НПО "ЭКОХИМПРИБОР" (РОСС RU.0001.310178) | 11 | 0 | 8 | 1 | 8 | 0 | 8 | |||
ООО "ГАЗПРОМ ВНИИГАЗ" (РОСС RU.0001.310301) | 14 | 0 | 14 | 0 | 14 | 0 | 14 | |||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 9 | 2 | 0 | 8 | 0 | 7 | 0 | 7 | |
ПАО "ГМК "НОРИЛЬСКИЙ НИКЕЛЬ" (RA.RU.21ТК16) | 6 | 2 | 3 | 3 | 0 | 6 | 3 | 3 | ||
ЗАО "ЭнергоСтрой" (RA.RU.311997) | 7 | 5 | 2 | 0 | 7 | 5 | 2 | |||
ООО "ЗАПСИБНЕФТЕХИМ" (RA.RU.313389) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 84 | 13 | 5 | 74 | 0 | 55 | 0 | 55 | |
АО "СНПЗ" (RA.RU.311304) | 11 | 0 | 11 | 0 | 11 | 0 | 11 | |||
ФБУ «Череповецкий ЦСМ» (49) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 149 | 28 | 121 | 0 | 147 | 28 | 119 | |||
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 5 | 0 | 3 | 0 | 5 | 0 | 3 | ||
ООО "ПРИБОРАВТОМАТИКА" (1780) | 19 | 1 | 18 | 0 | 19 | 1 | 18 | |||
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 15 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 3 | 0 | 1 | 0 | 3 | 0 | 1 | ||
ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 3 | 0 | 0 | 0 | 3 | 0 | 0 | ||
ООО "ЮМЦ" (РОСС RU.0001.310296) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 6 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 10 | 0 | 7 | 0 | 10 | 0 | 7 | ||
ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 8 | 0 | 8 | 0 | 0 | 0 | 0 | |||
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 17 | 4 | 0 | 17 | 0 | 8 | 0 | 8 | |
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ООО "Южный Метрологический Центр" (РОСС RU.0001.310296) | 12 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "Акрон-Ремонт" (RA.RU.310536) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ПАО "НИЖНЕКАМСКНЕФТЕХИМ" (RA.RU.310572) | 46 | 6 | 0 | 39 | 0 | 46 | 0 | 39 | ||
ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ООО "АСУ ИНЖИНИРИНГ" (RA.RU.311841) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ООО "ФЕРРАТА" (RA.RU.310646) | 3 | 0 | 1 | 0 | 2 | 0 | 1 | |||
АО "СИБУР-НЕФТЕХИМ" (RA.RU.311976) | 14 | 6 | 0 | 12 | 0 | 14 | 0 | 12 | ||
ООО "РАВНОВЕСИЕ" (RA.RU.312660) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
Филиал "КЧХК" Акционерного общества "Объединенная химическая компания "УРАЛХИМ" в городе К (RA.RU.311333) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 19 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 16 | 0 | 0 | 0 | 0 | 0 | 0 | ||
АО "СИБУР-НЕФТЕХИМ" (RA.RU.311976) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "МИНУДОБРЕНИЯ" (RA.RU.311730) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ПАО "ГМК "НОРИЛЬСКИЙ НИКЕЛЬ" (RA.RU.21ТК16) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "НПО "ЭКОХИМПРИБОР" (РОСС RU.0001.310178) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "ЮМЦ" (РОСС RU.0001.310296) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Тест-С.-Петербург» (RA.RU.311483) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "НПО «ЭКОХИМПРИБОР" (РОСС RU.0001.310178) | 16 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "Сервисный центр ОРМЕТ" (РОСС RU.0001.310249) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 69 | 0 | 0 | 0 | 0 | 0 | 0 | ||
Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 17 | 0 | 17 | 0 | 17 | 0 | 17 | ||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 23 | 6 | 0 | 23 | 0 | 23 | 0 | 23 | |
ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 33 | 4 | 0 | 33 | 0 | 33 | 0 | 33 | |
ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 3 | 1 | 2 | 0 | 3 | 1 | 2 | ||
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 111 | 16 | 5 | 106 | 0 | 102 | 5 | 97 | ||
ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ООО "ЦСМ" (RA.RU.312904) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ООО "АСУМС" (RA.RU.312418) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
ООО "ТЕХЭТАЛОН" (RA.RU.314349) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 42 | 20 | 0 | 42 | 0 | 42 | 0 | 42 | |
ООО "НПП "ЭКОХИМПРИБОР" (RA.RU.314537) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Анализаторы газов и жидкостей АСИС СПЕКТР, ASYS SPECTR, АСИС ИОН, ASYS ION, АСИС ПРО, ASYS PRO, АСИС ЭКО, ASYS ECO, 4080, 6700 ( )
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Белгородский ЦСМ Белгородская область |
1322 | 3456 |
ФБУ Волгоградский ЦСМ Волгоградская область |
2366 | 3456 |
ФБУ Кузбасский ЦСМ Кемеровская область |
2095 | 3456 |
ФБУ Краснодарский ЦСМ Краснодарский край |
1119 | 3456 |
ФБУ Красноярский ЦСМ Красноярский край |
1044 | 3456 |
Программное обеспечение
Газоанализаторы Ultramat / Oxymat 6, Oxymat 61 имеют встроенное программное обеспечение.
Встроенное программное обеспечение разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в анализируемой среде и обеспечивает:
-
- обработку и передачу измерительной информации от первичного измерительного преобразователя;
-
- отображение результатов измерений на жидкокристаллическом дисплее;
-
- формирование выходного аналогового и цифрового сигналов.
-
- диагностику аппаратной части газоанализатора;
Встроенное ПО газоанализаторов имеет древовидную структуру, доступ в меню настройки защищен паролем.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
U6 (для Ultramat 6) |
U62805YD.hex |
4.8.2 |
0xBE17 |
16-Bit Additions- summe |
O6 (O61) (для Oxymat 6 / Oxymat 61) |
O62110XD.hex |
4.8.2 |
0x9FF6 |
16-Bit Additions- summe |
Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Уровень защиты «C» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится:
- типографским способом на титульный лист руководства по эксплуатации;
- в виде таблички на лицевую панель газоанализатора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе "Газоанализаторы Ultramat / Oxymat 6, Oxymat 61. Руководство по эксплуатации" (p/n C79 000-G5276-C143).
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования газоанализаторам Ultramat / Oxymat 6, Oxymat 61
-
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
-
2 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
-
3 Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу МП-242-1182-2011 "Газоанализаторы Ultramat / Oxymat 6, Oxymat 61. Методика поверки", разработанным и утвержденным ГЦИ СИ ФГУП "ВНИИМ им. Д.И.Менделеева" "28" июня 2011 г.
Основные средства поверки:
- ГСО-ПГС в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92 с изм. №№ 1...7;
- Рабочий эталон 1-го разряда - генератор газовых смесей ГГС по ШДЕК. 418813.900 ТУ в комплекте с ГСО-ПГС в баллонах под давлением по ТУ 6-16-2956-92 с изм. № 1.. .6.
Заявитель
ООО "Сименс"Адрес: 115093, Москва, ул. Дубининская, д. 96.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19, тел. (812) 251-76-01, факс (812) 713-01-14 e-mail: info@vniim.ru
Газоанализаторы Ultramat / Oxymat 6, Oxymat 61 (далее - газоанализаторы) являются стационарными автоматическими приборами непрерывного действия.
Газоанализаторы выпускаются в следующих исполнениях:
-
- Ultramat 6 E, одноканальный;
-
- Ultramat 6 F, одноканальный;
-
- Ultramat 6 E, двухканальный, с раздельными газовой и электронной секциями;
-
- Oxymat 6 E, одноканальный;
-
- Oxymat 6 F, одноканальный;
-
- Oxymat 61, одноканальный.
Индекс E или F в обозначении газоанализатора указывает на конструктивные особенности корпуса, E - монтаж в стойку, F - корпус для полевого монтажа.
Принцип действия газоанализаторов:
-
- Ultramat 6 E / F (кроме кислорода) - инфракрасный, основанный на избирательном поглощении молекулами определяемого компонента инфракрасного излучения в диапазоне длин волн от 2 до 9 мкм.
-
- Oxymat 6 E / F (кислород), Oxymat 61 - парамагнитный, основанный на использовании парамагнитных свойств кислорода.
Газоанализаторы имеют один унифицированный аналоговый выход (0-20) или (4-20) мА и один цифровой выход RS 485 по каждому каналу и шесть произвольно конфигурируемых релейных выходов.
Степень защиты по ГОСТ 14254-96:
-
- Ultramat 6 E, Oxymat 6 E, Oxymat 61 - IP20;
-
- Ultramat 6 F, Oxymat 6 F - IP65.
Внешний вид газоанализаторов представлен на рисунках 1 - 3.
Рисунок 1 - Газоанализатор Ultramat 6E, внешний вид
Рисунок 2 - Г азоанализатор Ultramat 6F, внешний вид
Рисунок 3 - Г азоанализатор Oxymat 61, внешний вид
«>
Комплект поставки газоанализатора указан в таблице 3. Таблица 3
Обозначение |
Наименование |
Кол. |
Примечание |
Ultramat 6E Ultramat 6F Oxymat 6E Oxymat 6F Oxymat 61 |
Газоанализатор Ultramat / Oxymat 6, Oxymat 61 |
1 шт. |
Исполнение определятся при заказе |
Руководство по эксплуатации |
1 экз. | ||
МП-242-1182-2011 |
Методика поверки |
1 экз. | |
Комплект принадлежностей |
1 компл. |
1) Диапазоны измерений и пределы допускаемой основной приведенной погрешности га
зоанализатора указаны в таблице 2.
Таблица 2
Определяемый компонент |
Диапазон измерений объемной до ли определяемого компонента |
Пределы допускаемой основной приведенной погрешности, % |
Состав анализируемой среды |
1 |
2 |
3 |
4 |
Оксид углерода (CO) |
от 0 до 5 млн-1 |
± 25 |
оксид углерода в азоте, воздухе |
от 0 до 10 млн-1 |
± 20 | ||
от 0 до 20 млн-1 |
± 15 | ||
от 0 до 50 млн-1 |
± 10 | ||
от 0 до 100 млн-1 |
± 6 | ||
от 0 до 200 млн-1 |
± 5 | ||
от 0 до 500 млн-1 |
± 5 | ||
от 0 до 1000 млн-1 |
± 5 | ||
от 0 до 2000 млн-1 |
± 5 | ||
от 0 до 5000 млн-1 |
± 5 | ||
от 0 до 1 % |
± 4 | ||
от 0 до 2 % |
± 4 | ||
от 0 до 3 % |
± 4 | ||
от 0 до 5 % |
± 4 | ||
от 0 до 10 % |
± 3 | ||
от 0 до 30 % |
± 2 |
оксид углерода - азот | |
от 0 до 50 % |
± 2 | ||
от 0 до 100 % |
± 2 |
1 |
2 |
3 |
4 |
Диоксид серы (SO2) |
от 0 до 50 млн-1 |
± 10 |
диоксид серы в азоте, воздухе |
от 0 до 100 млн-1 |
± 8 | ||
от 0 до 200 млн-1 |
± 8 | ||
от 0 до 500 млн-1 |
± 8 | ||
от 0 до 1000 млн-1 |
± 8 | ||
от 0 до 2000 млн-1 |
± 8 | ||
от 0 до 5000 млн-1 |
± 6 | ||
от 0 до 1 % |
± 6 |
диоксид серы в азоте | |
от 0 до 2 % |
± 6 | ||
от 0 до 5 % |
± 4 | ||
от 0 до 10 % |
± 6 | ||
от 0 до 20 % |
± 6 | ||
от 0 до 50 % |
± 8 | ||
от 0 до 100 % |
± 8 | ||
Оксид азота (NO) |
от 0 до 100 млн-1 |
± 10 |
оксид азота в азоте, воздухе |
от 0 до 200 млн-1 |
± 10 | ||
от 0 до 500 млн-1 |
± 8 | ||
от 0 до 1000 млн-1 |
± 8 | ||
от 0 до 2000 млн-1 |
± 8 | ||
от 0 до 5000 млн-1 |
± 8 | ||
от 0 до 1 % |
± 6 |
оксид азота в азоте | |
от 0 до 2 % |
± 6 | ||
от 0 до 5 % |
± 6 | ||
от 0 до 10 % |
± 6 | ||
от 0 до 20 % |
± 6 | ||
от 0 до 50 % |
± 6 | ||
от 0 до 100 % |
± 6 | ||
Закись азота (N2O) |
от 0 до 50 млн-1 |
± 20 |
закись азота в азоте |
от 0 до 100 млн-1 |
± 20 | ||
от 0 до 200 млн-1 |
± 20 | ||
от 0 до 500 млн-1 |
± 20 | ||
от 0 до 1000 млн-1 |
± 20 | ||
от 0 до 2000 млн-1 |
± 20 | ||
от 0 до 5000 млн-1 |
± 15 | ||
от 0 до 1 % |
± 10 | ||
от 0 до 2 % |
± 10 | ||
от 0 до 5 % |
± 10 | ||
от 0 до 10 % |
± 10 | ||
от 0 до 20 % |
± 10 | ||
от 0 до 50 % |
± 6 | ||
от 0 до 100 % |
± 6 |
1 |
2 |
3 |
4 |
Аммиак (NH3) |
от 0 до 100 млн-1 |
± 10 |
аммиак в азоте или воздухе |
от 0 до 500 млн-1 |
± 8 | ||
от 0 до 1000 млн-1 |
± 8 | ||
от 0 до 2000 млн-1 |
± 8 | ||
от 0 до 5000 млн-1 |
± 8 | ||
от 0 до 1 % |
± 8 | ||
от 0 до 2 % |
± 8 | ||
от 0 до 5 % |
± 8 | ||
от 0 до 10 % |
± 8 | ||
от 0 до 20 % |
± 8 |
аммиак в азоте | |
от 0 до 50 % |
± 8 | ||
от 0 до 100 % |
± 8 | ||
Диоксид углерода (CO2) |
от 0 до 10 млн-1 |
± 25 |
диоксид углерода в азоте или воздухе |
от 0 до 20 млн-1 |
± 25 | ||
от 0 до 50 млн-1 |
± 15 | ||
от 0 до 100 млн-1 |
± 15 | ||
от 0 до 200 млн-1 |
± 8 | ||
от 0 до 500 млн-1 |
± 8 | ||
от 0 до 1000 млн-1 |
± 8 | ||
от 0 до 2000 млн-1 |
± 6 | ||
от 0 до 5000 млн-1 |
± 4 | ||
от 0 до 1 % |
± 4 | ||
от 0 до 2 % |
± 4 | ||
от 0 до 5 % |
± 4 | ||
от 0 до 10 % |
± 4 | ||
от 0 до 20 % |
± 4 | ||
от 0 до 50 % |
± 2 | ||
от 0 до 100 % |
± 2 | ||
Метан (CH4) |
от 0 до 100 млн-1 |
± 10 |
метан в азоте или воздухе |
от 0 до 200 млн-1 |
± 10 | ||
от 0 до 500 млн-1 |
± 10 | ||
от 0 до 1000 млн-1 |
± 5 | ||
от 0 до 2000 млн-1 |
± 5 | ||
от 0 до 5000 млн-1 |
± 5 | ||
от 0 до 1 % |
± 4 | ||
от 0 до 2 % |
± 4 | ||
от 0 до 5 % |
± 4 |
метан - азот | |
от 0 до 10 % |
± 4 | ||
от 0 до 20 % |
± 2 | ||
от 0 до 50 % |
± 2 | ||
от 0 до 100 % |
± 2 |
1 |
2 |
3 |
4 |
Этан (C2H6) |
от 0 до 500 млн-1 |
± 15 |
этан в азоте или воздухе |
от 0 до 1000 млн-1 |
± 15 | ||
от 0 до 2000 млн-1 |
± 15 | ||
от 0 до 5000 млн-1 |
± 15 | ||
от 0 до 1 % |
± 6 | ||
от 0 до 2 % |
± 6 |
этан в азоте | |
от 0 до 5 % |
± 5 | ||
от 0 до 10 % |
± 5 | ||
от 0 до 20 % |
± 3 | ||
от 0 до 50 % |
± 3 | ||
от 0 до 100 % |
± 3 | ||
Этилен (C2H4) |
от 0 до 300 млн-1 |
± 15 |
этилен в воздухе или азоте |
от 0 до 500 млн-1 |
± 15 | ||
от 0 до 1000 млн-1 |
± 15 | ||
от 0 до 2000 млн-1 |
± 15 | ||
от 0 до 5000 млн-1 |
± 15 | ||
от 0 до 1 % |
± 10 | ||
от 0 до 2 % |
± 10 |
этилен в азоте | |
от 0 до 5 % |
± 10 | ||
от 0 до 10 % |
± 7 | ||
от 0 до 20 % |
± 3 | ||
от 0 до 50 % |
± 3 | ||
от 0 до 100 % |
± 3 | ||
Ацетилен (C2H2) |
от 0 до 500 млн-1 |
± 20 |
ацетилен в воздухе или азоте |
от 0 до 1000 млн-1 |
± 20 | ||
от 0 до 2000 млн-1 |
± 20 | ||
от 0 до 5000 млн-1 |
± 20 | ||
от 0 до 1 % |
± 15 | ||
от 0 до 2 % |
± 15 |
ацетилен в азоте | |
от 0 до 5 % |
± 10 | ||
от 0 до 10 % |
± 8 | ||
от 0 до 20 % |
± 6 | ||
Пропан (C3H8) |
от 0 до 100 млн-1 |
± 20 |
пропан в азоте или воздухе |
от 0 до 200 млн-1 |
± 12 | ||
от 0 до 500 млн-1 |
± 12 | ||
от 0 до 1000 млн-1 |
± 6 | ||
от 0 до 2000 млн-1 |
± 6 | ||
от 0 до 5000 млн-1 |
± 6 | ||
от 0 до 1 % |
± 5 | ||
от 0 до 2 % |
± 5 |
пропан - азот | |
от 0 до 5 % |
± 5 | ||
Бутан (C4H10) |
от 0 до 500 млн-1 |
± 15 |
бутан в азоте или воздухе |
от 0 до 1000 млн-1 |
± 15 | ||
от 0 до 2000 млн-1 |
± 15 | ||
от 0 до 5000 млн-1 |
± 15 | ||
от 0 до 1 % |
± 10 |
1 |
2 |
3 |
4 |
Гексан (C6H14) |
от 0 до 300 млн-1 |
± 20 |
гексан в азоте или воздухе |
от 0 до 500 млн-1 |
± 15 | ||
от 0 до 1000 млн-1 |
± 10 | ||
от 0 до 2000 млн-1 |
± 8 | ||
от 0 до 5000 млн-1 |
± 6 | ||
Кислород (O2) |
от 0 до 0,5 % * |
± 8 |
кислород - азот |
от 0 до 1,0 % * |
± 6 | ||
от 0 до 2 % |
± 4 | ||
от 0 до 5 % |
± 4 | ||
от 0 до 10 % |
± 4 | ||
от 0 до 30 % |
± 2 | ||
от 0 до 50 % |
± 2 | ||
от 0 до 100 % |
± 2 | ||
Примечание: * - только для Oxymat 6 |
2) Пределы допускаемой вариации показаний газоанализатора равны 0,5 в долях от пре
делов допускаемой основной приведенной погрешности.
3) Пределы допускаемой дополнительной погрешности от изменения температуры окру
жающей и контролируемой сред на каждые 10 0С равны 0,5 в долях от пределов допускаемой основной погрешности.
4) |
Время прогрева, мин, не более |
120 |
5) |
Напряжение питания переменного тока | |
частотой (48 63) Гц, В от 100 до 120 или от 200 до 240 | ||
6) |
Потребляемая электрическая мощность, А, не более: | |
- Ultramat 6 E / F, Oxymat 6 E / F |
70 | |
- Ultramat 6 F или Oxymat 6 F с подогревом |
350 | |
- Oxymat 61 |
40 | |
7) |
Габаритные размеры, мм, не более: - Ultramat 6 E, Oxymat 6 E | |
высота |
177 | |
ширина |
483 | |
длина - Ultramat 6 F, Oxymat 6 F |
378 | |
высота |
480 | |
ширина |
438 | |
длина - Oxymat 61 |
311 | |
высота |
172 | |
ширина |
483 | |
длина |
385 | |
8) |
Масса, кг, не более: | |
- Ultramat 6E, Oxymat 6E |
21 | |
- Ultramat 6F, Oxymat 6F |
32 | |
- Oxymat 61 |
13 | |
9) |
Средний срок службы, лет |
10 |
10) |
Средняя наработка на отказ, ч Условия эксплуатации газоанализатора |
30 000 |
- диапазон температуры окружающей среды, C |
от 5 до 45 | |
- диапазон температуры анализируемой среды, oC |
от 0 до 50 | |
- диапазон относительной влажности окружающей и анализируемой среды, % |
до 90 | |
- диапазон атмосферного давления, кПа |
от 84 до 106,7 |
- диапазон расхода анализируемой среды, дм3/мин:
- Ultramat 6 E / F от 0,3 до 1,5
- Oxymat 6 E / F, Oxymat 61 от 0,3 до 1,0
