Номер по Госреестру СИ: 23657-14
23657-14 Гамма-радиометры
(РКГ-АТ1320, РКГ-АТ1320А, РКГ-АТ1320В, РКГ-АТ1320С)
Назначение средства измерений:
Гамма - радиометры РКГ-АТ1320, РКГ-АТ1320А, РКГ-АТ1320В, РКГ-АТ1320С (далее гамма - радиометры) предназначены для измерения об1ъ31емн13о4й ак1т3и7внос4т0и (О22А6 ) и 2у3д2ельной активности (УА) гамма - излучающих радионуклидов 131I, 134Cs, 137Cs, 40K, 226Ra, 232Th в воде, продуктах питания, кормах, почве, строительных материалах, промышленном сырье и других объектах окружающей среды.
Внешний вид.

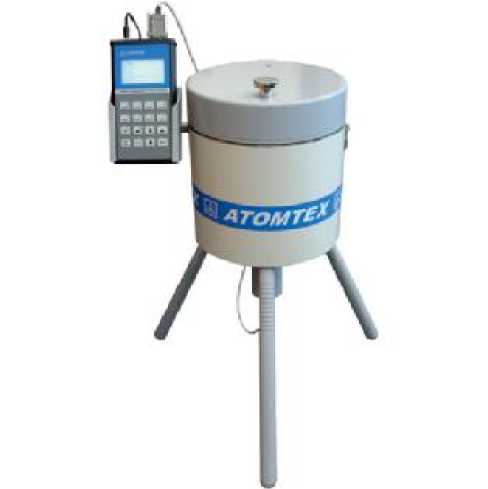

Гамма-радиометры
Рисунок № 1
Внешний вид.

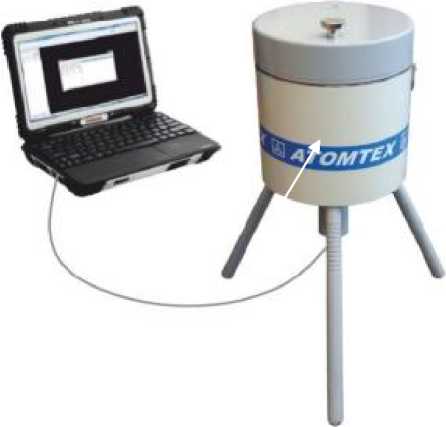

Гамма-радиометры
Рисунок № 2
Внешний вид.
Гамма-радиометры
Рисунок № 3
Программное обеспечение
Программное обеспечение (ПО) гамма - радиометров позволяет осуществлять:
а) управление режимами работы;
б) визуализацию накопления и обработку спектрометрической информации, включая расчет активности в автоматическом и ручном режимах;
в) операции со спектрами (сложение, вычитание, интегрирование, изменение масштаба);
г) хранение измеренных спектров.
Программное обеспечение БОИ является встроенным и размещается в энергонезависимой части памяти микропроцессора , запись которой осуществляется в процессе производства и не подлежит дальнейшему изменению .
Для получения дополнительных функций - обеспечения документирования данных и расширения библиотеки контролируемых радионуклидов вместо БОИ может использоваться внешнее прикладное ПО «АТМА».
Управление работой гамма - радиометров РКГ-АТ1320С осуществляется только программой «АТМА», установленной на внешнем компьютере.
Разделение ПО с выделением метрологически значимой части не предусмотрено. К метрологически значимой части относится все ПО гамма-радиометров.
Идентификационные данные ПО приведены в таблице 1. Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Встроенное ПО | ||||
Микропрограммное обеспечение РКГ-АТ1320, РКГ-АТ1320А, РКГ-АТ1320В |
Микропрограммное беспечение РКГ-АТ1320 |
Не определен 1) |
Не определен1) |
Не определен1) |
Внешнее ПО | ||||
ATMA |
ATMA rus.exe |
2.2.0.2 |
5a8686cf7b77aea0d9b 001c028aa1402 2) |
MD5 |
lib.txt |
0b9f6a5d06e7396267 77feddb208c98b 2) | |||
sigma.ats |
50d4bd621e9db49148 5cb521039ab30d 2) | |||
sigma3.ats |
a247ac72ce3bf7bc4bf dead4b7ea82c8 2) | |||
Library.txt |
66ea22c784c1a6a81e5 10c69cce952ed 2) | |||
Library0.txt |
aa0b42b0b62f05eaa0d dd00dbca5e46f 2) | |||
LibraryF.txt |
5e5e913fc6ca9e2aa02 61ae6da33c359 2) |
Примечания: 1) Доступа к цифровому идентификатору встроенного ПО нет.
2) Контрольные суммы относятся к текущей версии ПО.
В соответствии с разделом 2.6 МИ 3286-2010 и на основании результатов проверок:
- уровень защиты микропрограммного ПО гамма-радиометров РКГ -АТ1320, РКГ-АТ1320А, РКГ-АТ1320В от непреднамеренных и преднамеренных изменений соответствует уровню «А»,
- уровень защиты внешнего ПО гамма-радиометров РКГ - АТ 1320, РКГ -АТ 1320 А , РКГ -АТ 1320 В , РКГ-АТ1320С от непреднамеренных и преднамеренных изменений соответствует уровню «С» .
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится:
-
- на шильдик корпуса БОИ гамма-радиометров РКГ-АТ1320, РКГ-АТ1320А, РКГ-АТ1320В методом печати на лазерном принтере;
-
- на этикетку, расположенную на боковой поверхности корпуса БЗ гамма-радиометра РКГ-АТ1320С методом офсетной печати;
-
- на титульный лист руководства по эксплуатации методом компьютерной графики.
Лист № 8 Всего листов 9
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Приведены в документе: МВИ.МН 4779-2013 «Методика выполнения измерений объемной и удельной активности 131I, 134Cs, 137Cs и эффективной удельной активности природных 40 226 232
радионуклидов K, Ra, Th на гамма - радиометрах спектрометрического типа РКГ-
АТ1320».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к гамма - радиометрам РКГ-АТ1320ТУ РБ 100865348.005-2002 "Гамма-радиометры РКГ-АТ1320. Технические условия"
ГОСТ 17209-89 "Средства измерений объемной активности радионуклидов в жидкости”. Общие технические требования и методы испытаний”;
ГОСТ 23923-89 "Средства измерений удельной активности радионуклида . Общие технические требования и методы испытаний”;
ГОСТ 27451-87 "Средства измерений ионизирующих излучений. Общие технические условия".
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений- при осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях;
- при выполнении работ по осуществлению производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
- при осуществлении деятельности в области использования атомной энергии .
Поверка
Поверка»Методика выполнения измерений
МВИ.МН 4779-2013
1
Комплект принадлежностей
1
Комплект принадлежностей для поверки
1
По заказу
Комплект принадлежностей для подключения к USB-порту ПК
1
По заказу
Упаковка
3
Гамма-радиометр РКГ-АТ1320С
Блок детектирования БДКГ-11С
1
Блок защиты
1
Руководство по эксплуатации
1
Содержит раздел «Поверка»
Методика выполнения измерений
МВИ.МН 4779-2013
1
Комплект принадлежностей
1
Комплект принадлежностей для поверки
1
По заказу
Комплект принадлежностей для подключения к USB-порту ПК
1
Упаковка
3
Примечание - Персональный компьютер входит в состав комплекта принадлежностей и поставляется по заказу потребителя
осуществляется по документу МП.МН 1100-2002 (ТИАЯ.412151.007 МП) «Гамма - радиометры РКГ-АТ1320. Методика поверки», утвержденному БелГИМ 15 февраля 2002 г.
При поверке применяются рабочие эталоны II разряда по ГОСТ 8.033-96 - источники гамма - излучения из радионуклида 137Cs типа ОСГИ-3 активностью (1,0±0,25)102 Бк, (1,0±0,25)М03 Бк, (1,0±0,25)М04 Бк, (1,0±0,25)-105 Бк.
Эталонные источники гамма - излучения из радионуклидов 137Cs, 228Th типа ОСГИ-3 активностью от 104 до 105 Бк.
Изготовитель
Научно-производственное унитарное предприятие «АТОМТЕХ» (УП «АТОМТЕХ») Адрес: 220005, Республика Беларусь, г. Минск, ул. Гикало, 5.
Тел. (+375-17) 284-51-35, тел./факс (+375-17) 292-81-42
Экспертиза проведена ФГУП «ВНИИМ им. Д.И. Менделеева»,
Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., д. 19.
Тел. (812) 251-76-01, факс (812) 713-01-14.
Заместитель Руководителя
Федерального агентства по техническому регулированию и метрологии
Принцип действия гамма - радиометра основан на регистрации гамма - излучения сцинтилляционным детектором. Гамма - кванты взаимодействуют с веществом сцинтиллятора NaI(Tl). При этом их энергия преобразуется в энергию световой вспышки. Фотоэлектронный умножитель (ФЭУ) преобразует регистрируемые световые вспышки в импульсы электрического тока. Усилитель преобразует импульсы тока ФЭУ в импульсы напряжения нормированной длительности, амплитуда которых прямо пропорциональна энергии гамма-излучения. С выхода усилителя импульсы поступают на вход аналого - цифрового преобразователя (АЦП) для последующего амплитудного анализа и преобразования в цифровой код.
Гамма-радиометры включают в себя: блок детектирования (БД), блок обработки информации (БОИ), блок защиты (БЗ) и адаптер сетевой (АС).
БД состоит из сцинтилляционного детектора NaI (Tl) размером 0 63 х 63 мм и электронной части, включающей ФЭУ, усилитель, АЦП, блок питания (БП), светодиод и термодатчик (ТД).
АЦП управляет также электронной подстройкой блока питания, задающего напряжение питания ФЭУ, с помощью управляющего сигнала, поступающего со схемы светодиодной стабилизации. Данные ТД используются при температурной стабилизации измерительного тракта БД.
БОИ состоит из устройства обработки информации (УОИ), блока клавиатуры и блока индикации.
УОИ считывает состояние блока клавиатуры, управляет режимами работы БД и блока индикации.
Блок клавиатуры предназначен для приема управляющих воздействий оператора.
Блок индикации предназначен для вывода результатов измерения, формы спектра, меню режимов работы и сопутствующей информации.
БЗ предназначен для уменьшения влияния внешнего радиационного фона.
АС обеспечивает питание БД и БОИ.
Гамма - радиометры изготавливаются в четырех модификациях:
Гамма-радиометр РКГ-АТ1320 предназначен для измерения ОА (УА) радионуклидов:
-
- 137Cs, 40K, 226Ra и 232Th - в сосуде Маринелли ёмкостью 1 л с объёмом пробы 1,0 л
(геометрия измерения - сосуд Маринелли (1,0 л));
-
- 137Cs и 40K - в плоском сосуде емкостью 0,5 л с объёмом пробы 0,5 л (геометрия
измерения - плоский сосуд (0,5 л)), в плоском сосуде емкостью 0,1 л с объёмом пробы 0,1 л (геометрия измерения - плоский сосуд (0,1 л)).
Гамма-радиометр РКГ-АТ1320А предназначен для измерения ОА (УА) радионуклидов:
-
- 137Cs и 40K, в сосуде Маринелли емкостью 1 л (геометрия измерения - сосуд Ма
ринелли (1,0 л)), в плоском сосуде емкостью 0,5 л (геометрия измерения - плоский сосуд (0,5 л)), в плоском сосуде емкостью 0,1 л (геометрия измерения -плоский сосуд (0,1 л)).
Гамма-радиометр РКГ-АТ1320В предназначен для измерения ОА (УА) радионуклидов:
- 137Cs и 40K в сосуде Маринелли ёмкостью 1 л с объёмом пробы 1,0 л (геометрия измерения - сосуд Маринелли (1,0 л)), в плоском сосуде емкостью 0,5 л (геометрия измерения - плоский сосуд (0,5 л)), в плоском сосуде емкостью 0,1 л с объёмом пробы 0,1 л (геометрия измерения - плоский сосуд (0,1 л));
-
- 137Cs и 40K - в пластмассовом ящике емкостью 10 л (380 х 280 х 100 мм) объёмом пробы 10,0 л (геометрия измерения - ящик (10 л)).
Гамма-радиометр РКГ-АТ1320С предназначен для измерения ОА (УА) радионуклидов:
-
- 131I, 134Cs, 137Cs, 40K, 226Ra, 232Th - в сосуде Маринелли емкостью 1 л с объёмом пробы 1,0 л (геометрия измерения - сосуд Маринелли (1,0 л));
-
- 134Cs, 137Cs и 40K - в сосуде Маринелли ёмкостью 1 л с объёмом пробы 0,5 л (геометрия измерения - сосуд Маринелли (0,5 л));
-
- 131I, 134Cs, 137Cs и 40K - в плоском сосуде емкостью 0,5 л с объёмом пробы 0,5 л
(геометрия измерения - плоский сосуд (0,5 л)) и в плоском сосуде емкостью 0,1 л с объёмом пробы 0,1 л (геометрия измерения - плоский сосуд (0,1 л)).
Гамма-радиометры РКГ-АТ1320, РКГ-АТ1320А, РКГ-АТ1320В, РКГ-АТ1320С относятся к стационарным средствам измерений спектрометрического типа.
Внешний вид и место пломбирования гамма - радиометров представлен на рисунке 1 и 2.
Рис. 1. Внешний вид гамма - радиометров РКГ-АТ1320
а) РКГ-АТ1320, РКГ-АТ1320А, РКГ-АТ1320В; б) РКГ-АТ1320С
а) б)
Рис. 2 Место пломбирования от несанкционированного доступа: а) блок детектирования, б) блок обработки информации
Лист № 3 Всего листов 9
Комплект поставки гамма - радиометров указан в таблице 3. Таблица 3
