Номер по Госреестру СИ: 23318-12
23318-12 Блоки аварийной защиты и сигнализации
(БАЗИС-21)
Назначение средства измерений:
Блоки аварийной защиты и сигнализации БАЗИС-21 (далее по тексту — контроллеры БАЗИС-21 или контроллеры) предназначены для измерений сигналов напряжения и силы постоянного тока (в том числе сигналов от пассивных токовых датчиков), сигналов от термопар, термопреобразователей сопротивления, в том числе расположенных во взрывоопасных зонах; архивирования информации и индикации на цветном графическом дисплее; приема информации от других модулей и контроллеров серии БАЗИС; реализации блокировок и управляющих сигналов по запрограммированным алгоритмам; регулирования по ПИД и другим законам; звуковой и световой сигнализации при срабатывании технологических уставок, передачи информации о нарушениях на внешние сигнальные табло; связи с другими устройствами через интерфейс RS-485.
Внешний вид.
Блоки аварийной защиты и сигнализации
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 23.07.2017
Номер записи - 105365
ID в реестре СИ - 327765
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
нет данных, БАЗИС-91, Базис-21.2ЦУ, БАЗИС-21, БАЗИС-100,
Производитель
Изготовитель - ЗАО "Экоресурс"
Страна - РОССИЯ
Населенный пункт - г.Воронеж
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.
Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 384
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 80
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1441 дн.
Приказы РСТ, где упоминается данный тип СИ
№1400 от 2017.06.22 О переоформлении и продлении срока действия свидетельства об утверждении типа средства измерений № 47415 "Блоки аварийной защиты и сигнализации БАЗИС-21"
№1594 от 2018.07.27 О переоформлении свидетельства об утверждении типа средства измерений № 47415/1 "Блоки аварийной защиты и сигнализации БАЗИС-21"
Наличие аналогов СИ: Блоки аварийной защиты и сигнализации (БАЗИС-21)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ЗАО "Экоресурс"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
23318-02 01.08.2007 |
Блоки аварийной защиты и сигнализации, БАЗИС-21 ЗАО "Экоресурс" (РОССИЯ г.Воронеж) |
2 года | |
|
23318-07 01.08.2012 |
Блоки аварийной защиты и сигнализации, БАЗИС-21 ЗАО "Экоресурс" (РОССИЯ г.Воронеж) |
2 года | |
|
23318-12 23.07.2017 |
Блоки аварийной защиты и сигнализации, БАЗИС-21 ЗАО "Экоресурс" (РОССИЯ г.Воронеж) |
ОТ |
4 года |
|
23321-02 01.08.2007 |
Комплексы измерительно-вычислительные, БАЗИС ЗАО "Экоресурс" (РОССИЯ г.Воронеж) |
2 года | |
|
23421-02 01.08.2007 |
Блоки аварийной защиты и сигнализации, БАЗИС-3, БАЗИС-4 ЗАО "Экоресурс" (РОССИЯ г.Воронеж) |
2 года | |
|
23421-07 01.08.2012 |
Блоки аварийной защиты и сигнализации, БАЗИС-3, БАЗИС-4 ЗАО "Экоресурс" (РОССИЯ г.Воронеж) |
2 года | |
|
28207-04 01.12.2009 |
Модули аналогового ввода/вывода, БАЗИС-91 ЗАО "Экоресурс" (РОССИЯ г.Воронеж) |
2 года | |
|
28207-08 01.11.2013 |
Модули аналогового ввода/вывода, БАЗИС-91 ЗАО "Экоресурс" (РОССИЯ г.Воронеж) |
ОТ |
2 года |
|
28207-13 23.09.2018 |
Модули аналогового ввода/вывода, БАЗИС-91 ЗАО "Экоресурс" (РОССИЯ г.Воронеж) |
ОТ |
4 года |
|
46609-11 07.04.2016 |
Контроллеры модульные противоаварийной защиты, регистрации и управления, БАЗИС-100 ЗАО "Экоресурс" (РОССИЯ г.Воронеж) |
ОТ |
3 года |
Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кто поверяет Блоки аварийной защиты и сигнализации (БАЗИС-21)
Стоимость поверки Блоки аварийной защиты и сигнализации (БАЗИС-21)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
1937 | 1693 |
|
ФБУ Воронежский ЦСМ Воронежская область |
358 | 1693 |
|
ФБУ Иркутский ЦСМ Иркутская область |
923 | 1693 |
|
ФБУ Красноярский ЦСМ Красноярский край |
3591 | 1693 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
2298 | 1693 |
Программное обеспечение
Структура программного обеспечения (ПО) контроллеров БАЗИС-21 определяется их технической структурой:
- метрологически значимая часть состоит из следующих подпрограмм, реализуемых в микроконтроллерах измерительных модулей:
- подпрограмма измерения аналоговых сигналов ;
- подпрограмма обработки аналоговых сигналов и хранения значений;
- подпрограмма передачи значений по цифровому интерфейсу (RS-485);
- метрологически незначимая часть:
- ПО верхнего уровня контроллеров БАЗИС-21 (обеспечивает работу модуля процессора)
- ПО неметрологических модулей нижнего уровня (модулей дискретного вво-да/вывода, управления и других)
- метрологически незначимая часть ПО измерительных модулей (подпрограмма общего функционирования измерительного модуля).
Таблица 1 — Идентификационные данные метрологически значимого ПО контроллера
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора |
|
Подпрограмма измерения аналоговых сигналов |
measurement |
1.02 |
79DCC729 |
CRC32 |
|
Подпрограмма обработки аналоговых сигналов и хранения значений |
processing |
1.00 |
0BD899D1 |
CRC32 |
|
Подпрограмма передачи значений |
transmission |
1.00 |
335F23A9 |
CRC32 |
Метрологические характеристики контроллеров БАЗИС-21 нормированы с учётом влияния на них ПО.
ПО измерительных модулей контроллеров БАЗИС-21 хранится в микросхеме энергонезависимой памяти, запаянной на печатной плате, и недоступно для изменения без использования специальных программно-аппаратных средств перепрошивки (программаторов), используемых при изготовлении.
Для предотвращения несанкционированного доступа к ПО измерительных модулей они пломбируются саморазрушающимися наклейками на разъеме для перепрошивки (рисунок 2).
Уровень защиты ПО контроллеров БАЗИС-21 от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 — «А».
Доступ к измерительным модулям и их ПО невозможен без разборки корпуса контроллера.

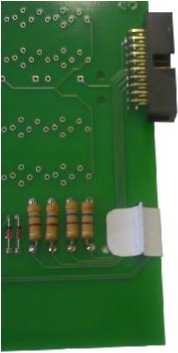

Рисунок 2 — Пломбирование от несанкционированного доступа
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетод измерений приведён в документе «Блок аварийной защиты и сигнализации БАЗИС-21. Руководство по эксплуатации. Книга 1» (5ДА2.407.007 РЭ).
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к блокам аварийной защиты и сигнализации БАЗИС-21-
1. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
-
2. ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
-
3. ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования.
-
4. ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
-
5. ТУ4210-007-35846590-10 (5ДА2.407.007 ТУ) Блок аварийной защиты и сигнализации БАЗИС-21. Технические условия.
Поверка
Поверкаосуществляется по документу «Блоки аварийной защиты и сигнализации БАЗИС-21. Методика поверки» (5ДА2.407.007 МП), утвержденному ГЦИ СИ ФГУП «ВНИИМС» 31.05. 2012 г.
Основное оборудование для поверки: магазин сопротивлений МСР-60М (диапазон воспроизводимых величин — от 0,018 до 11 111,1 Ом; класс точности — 0,02), вольтметр В7-34А (диапазон измеряемых величин — до 1000 В; класс точности — 0,0015/0,002), калибратор программируемый П320 (диапазон воспроизводимых величин — 0,00001 до 1000 В; класс точности — 0,002), либо другие средства измерений, имеющие соответствующие характеристики.
Изготовитель
ЗАО “Экоресурс”394026, г. Воронеж, пр. Труда, 111
Тел/факс (473) 272-78-20 http://www.ecoresurs.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)Контроллеры БАЗИС-21 могут применяться в системах противоаварийной защиты и автоматического управления технологическими установками и агрегатами в нефтеперерабатывающей, химической и других отраслях промышленности.
Контроллеры БАЗИС-21 строятся на базе микропроцессорных однокристальных микроконтроллеров и имеют искробезопасное исполнение и обыкновенное исполнение без искрозащиты, а также конструктивные исполнения с черно-белым жидко-кристаллическим индикатором (ЖКИ) и с цветным ЖКИ. Кроме того, исполнения контроллеров различаются по комбинациям реализуемых функций (ПАЗ, регистрация, регулирование, сигнализация).
Общий вид контроллера БАЗИС-21 показан на рисунке 1.

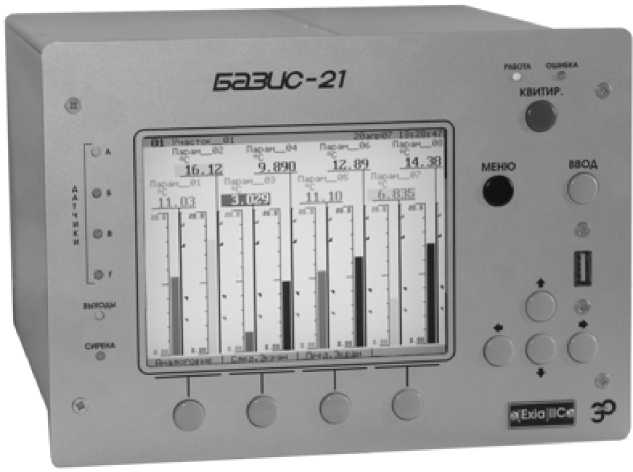

Рисунок 1 — Общий вид контроллера БАЗИС-21
Измерение входных сигналов от аналоговых датчиков осуществляется модулями входных каналов различного вида (измерительными модулями), содержащими аналого-
цифровой преобразователь. Используются входные модули с однотипными каналами и комбинированные. С помощью шины расширения БАЗИС-ШР осуществляется наращивание структуры контроллеров БАЗИС-21.
Контроллеры БАЗИС-21 имеют 24 входных канала от дискретных и (или) аналоговых датчиков. Типы измерительных модулей, на 8 входов каждый, могут быть в различных сочетаниях при общем количестве модулей и соответствующих входных разъемов не более трех. Наборы модификаций контроллеров для каждого исполнения отличаются количеством и типами входных и выходных каналов.
В комплект поставки блока БАЗИС-21 входят:
-
1. Основной блок аварийной защиты и сигнализации БАЗИС-21 (5ДА2.407.007) соответствующей модификации, в том числе:
-
- корпус контроллера БАЗИС-21 с модулями питания и модулем микроконтроллера с программным обеспечением
соответствующей версии 1 шт.
-
- модули входов (количество и типы в соответствии с заказанной
модификацией) до 3 шт.
-
- модули выходов (количество в соответствии с заказанной
модификацией) до 5 шт.
- комплект монтажных и запасных частей 1 шт.
-
2. Руководство по эксплуатации в трех книгах
(5ДА2.407.007 РЭ, 5ДА2.407.007 РЭ1, 5ДА2.407.007 РЭ2) 1 экз.
-
3. Методика поверки измерительных каналов (5ДА2.407.007 МП) 1 экз.
-
4. Паспорт (5ДА2.407.007 ПС) 1 экз.
-
5. Программа конфигурирования контроллеров серии БАЗИС на диске 1 экз.
Основные метрологические характеристики измерительных каналов (ИК) контроллеров БАЗИС-21 представлены в таблице 2.
Таблица 2 — Метрологические характеристики ИК контроллеров БАЗИС-21
|
Входной сигнал |
Диапазон входного сигнала |
Выходной сигнал |
Пределы допускаемой погрешности, приведённой к выходу (абсолютной погрешности) | |
|
1 |
2 |
3 |
4 | |
|
Сигналы от термопар *) |
L |
минус 7,831 - минус 3,005 мВ (от минус 150 до минус 50 °C) |
16 бит |
±0,7% (±0,7 °C) |
|
минус 3,005 - 18,642 мВ (свыше минус 50 до 250 °C) |
±0,17% (±0,5 °C) | |||
|
18,642 - 57,859 мВ (свыше 250 до 700 °C) |
±0,18% (±0,8 °C) | |||
|
K |
минус 4,913 - 16,397 мВ (от минус 150 до 400 °C) |
±0,18% (±0,8 °C) | ||
|
16,397 - 41,276 мВ (свыше 400 до 1000 °C) |
±0,18% (±1,2 °C) | |||
|
41,276 - 52,410 мВ (свыше 1000 до 1300 °C) |
±0,2% (±1,9 °C) | |||
|
N |
минус 3,336 - 47,513 мВ (от минус 150 до 1300 °C) |
±0,09% (±1,3 °C) | ||
|
B |
1,242 - 13,591 мВ (от 500 до 1800 °C) |
±0,34% (±4,4 °C) | ||
|
S |
1,441 - 16,777 мВ (от 200 до 1600 °C) |
±0,23% (±3,2 °C) | ||
Продолжение таблицы 2
|
1 |
2 |
3 |
4 | |
|
Сигналы от термопар *) |
R |
1,469 - 18,849 мВ (от 200 до 1600 °C) |
16 бит |
±0,19% (±2,6 °C) |
|
A1 |
0 - 20,589 мВ (от 0 до 1300 °C) |
±0,18% (±2,4 °C) | ||
|
20,589 - 33,640 мВ (свыше 1300 до 2500 °C) |
±0,34% (±4,1 °C) | |||
|
A2, A3 |
A2: 0 - 20,774 мВ A3: 0 - 20,407 мВ (от 0 до 1300 °C) |
±0,18% (±2,4 °C) | ||
|
A2: 20,774 - 27,232 мВ A3: 20,407 - 26,773 мВ (свыше 1300 до 1800 °C) |
±0,76% (±3,8 °C) | |||
|
E |
минус 7,279 - минус 2,787 мВ (от минус 150 до минус 50 °C) |
±1,2% (±1,2 °C) | ||
|
минус 2,787 - 13,421 мВ (свыше минус 50 до 200 °C) |
±0,28% (±0,7 °C) | |||
|
13,421 - 76,373 мВ (свыше 200 до 1000 °C) |
±0,11% (±0,9 °C) | |||
|
T |
минус 4,648 - 0 мВ (от минус 150 до 0 °C) |
16 бит |
±0,6% (±0,9 °C) | |
|
0 - 20,872 мВ (свыше 0 до 400 °C) |
±0,18% (±0,7 °C) | |||
|
J |
минус 4,633 - 33,102 мВ (от минус 100 до 600 °C) |
±0,11% (±0,8 °C) | ||
|
33,102 - 69,553 мВ (свыше 600 до 1200 °C) |
±0,2% (±1,2 °C) | |||
|
Сигналы от термо-преобразователей сопротивления |
10 П , Pt10 |
10П: 1,72 - 13,91 Ом Pt10: 1,85 - 13,85 Ом (от минус 200 до 100 °C) |
±0,33% (±1,0 °C) | |
|
10П: 13,91 - 24,94 Ом Pt10: 13,85 - 24,71 Ом (100 до 400 °C) |
±0,5% (±1,5 °C) | |||
|
10П: 24,94 - 39,52 Ом Pt10: 24,71 - 39,05 Ом (свыше 400 до 850 °C) |
±0,44% (±2,0 °C) | |||
|
50П, Pt50 |
50П: 8,62 - 69,56 Ом Pt50: 9,26 - 69,26 Ом (от минус 200 до 100 °C) |
±0,17% (±0,5 °C) | ||
|
50П: 69,56 - 124,71 Ом Pt50: 69,26 - 123,55 Ом (свыше 100 до 400 °C) |
±0,23% (±0,7 °C) | |||
|
50П: 124,71 - 197,58 Ом Pt50: 123,55 - 195,24 Ом (свыше 400 до 850 °C) |
±0,22% (±1,0 °C) | |||
Окончание таблицы 2
|
Входной сигнал |
Диапазон входного сигнала |
Выходной сигнал |
Пределы допускаемой приведённой (абсолютной) погрешности, приведённой к выходу | |
|
1 |
2 |
3 |
4 | |
|
Сигналы от термо-преобразователей сопротивления |
100 П, Pt100 |
100П: 17,24 - 139,11 Ом Pt100: 18,52 - 138,51 Ом (от минус 200 до 100 °C) |
16 бит |
±0,17% (±0,5 °C) |
|
100П: 139,11 - 249,41 Ом Pt100: 138,51 - 247,09 Ом (свыше 100 до 400 °C) |
±0,23% (±0,7 °C) | |||
|
100П: 249,41 - 395,16 Ом Pt100: 247,09 - 390,48 Ом (свыше 400 до 850 °C) |
±0,22% (±1,0 °C) | |||
|
10М |
2,05 - 12,14 Ом (от минус 180 до 50 °C) |
±0,35% (±0,8 °C) | ||
|
12,14 - 18,56 Ом (свыше 50 до 200 °C) |
±0,87% (±1,3 °C) | |||
|
50М |
10,27 - 60,7 Ом (от минус 180 до 50 °C) |
±0,13% (±0,3 °C) | ||
|
60,7 - 92,8 Ом (свыше 50 до 200 °C) |
±0,27% (±0,4 °C) | |||
|
100М |
20,53 - 121,40 Ом (от минус 180 до 50 °C) |
±0,13% (±0,3 °C) | ||
|
121,40 - 185,60 Ом (свыше 50 до 200 °C) |
±0,27% (±0,4 °C) | |||
|
100Н |
69,45 - 223,21 Ом (от минус 60 до 180 °C) |
±0,13% (±0,3 °C) | ||
|
Сигналы силы постоянного тока от датчиков с выходным сигналом силы постоянного тока |
0 - 20 мА 4 - 20 мА 0 - 5 мА 1 - 5 мА |
±0,25% (±0,05 мА) ±0,31% (±0,05 мА) ±1,0% (±0,05 мА) ±1,25% (±0,05 мА) | ||
|
Сигналы напряжения постоянного тока от датчиков с выходным сигналом напряжения постоянного тока |
0 - 100 мВ 0 - 1 В 0 - 10 В |
16 бит |
±0,2% (±0,2 мВ) ±0,2% (±0,002 В) ±0,2% (±0,02 В) | |
Примечание: *) В таблице 1 для сигналов от термопар пределы допускаемой приведённой (абсолютной) погрешности, приведённой к выходу, указаны с учетом погрешности канала компенсации температуры холодного спая, но без учета погрешности компенсационного термопреобразователя сопротивления. Пределы допускаемой абсолютной погрешности компенсационного термопреобразователя сопротивления (50М, класс В, поставляется в комплекте с контроллером) ±0,5 °C.
В таблице 2 номинальные статические характеристики (НСХ) термопар по ГОСТ Р 8.585-2001, НСХ термопреобразователей сопротивления по ГОСТ 6651-2009.
Рабочие условия применения:
- температура окружающего воздуха
- относительная влажность
- атмосферное давление
- напряжение питания от сети переменного тока
- частота питающего напряжения
от 5 до 40 °С; до 75% при 30 ° С и более низких температурах без конденсации влаги;
от 84 до 106,7 кПа;
220 B ± 10%; (50 ± 1) Гц.
Потребляемая мощность при напряжении
сети переменного тока 220 В, ВА, не более
15.
5.
200x324x310.
10.
Масса, кг, не более
Габаритные размеры, мм, не более
Срок службы, лет
