Концевые меры MarGage 402, MarGage 404, MarGage 406, MarGage 408, MarGage 409, MarGage 417 изготавливаются из специальной стали, обеспечивающей хорошую притираемость к стеклянным пластинам и друг к другу и высокую износостойкость.

Концевые меры MarGage 402С, MarGage 404С, MarGage 406С, MarGage 408С, MarGage 409С, MarGage 417С изгототавливаются из керамики (керамического композита оксида циркония ZrO2 (Circonimar)), который обладает антистатическими, антимагнитными и неэлектропроводными свойствами, благодаря чему керамические меры не притягивают пыль и могут использоваться при наличии магнитных полей.

Концевые меры имеют форму прямоугольного параллелепипеда с двумя плоскими взаимнопараллельными измерительными поверхностями.

Концевые меры выпускаются наборами. Наборы концевых мер различаются между собой количеством и номинальными размерами мер. Концевые меры MarGage 417 и MarGage 417С выпускаются поштучно.

Концевые меры используются по-отдельности или в блоках путем притирки нескольких мер вместе.

Концевые меры выпускаются 4-х классов точности: К и 0 (калибровочные), 1, 2.

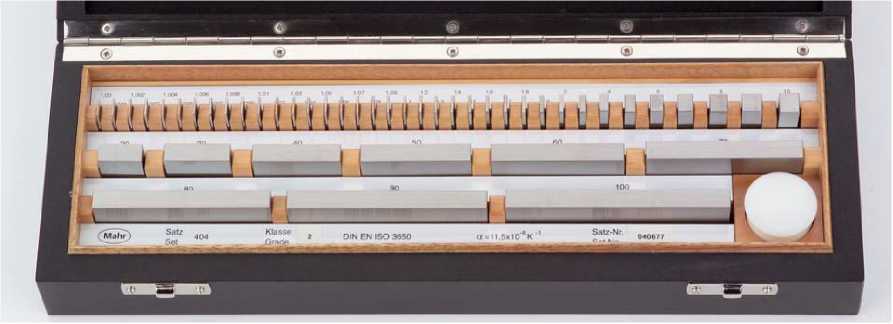

Рисунок 1 - Внешний вид набора концевых мер

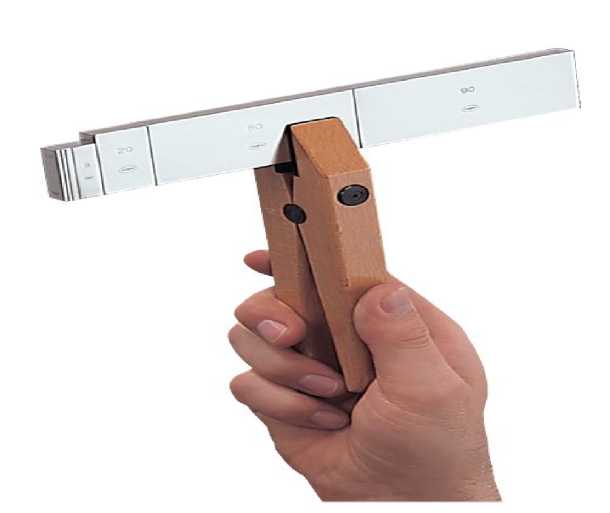

Рисунок 2 - Притертый блок концевых мер

Таблица 1 Наборы концевых мер длины из стали и керамики

Отдельные концевые меры MarGage 417

Отдельные концевые меры MarGage 417С

Допускаемые отклонения длины концевых мер от номинальной при температуре 20 °С и отклонения от плоскопараллельности измерительных поверхностей не превышают значений, указанных в таблице 2.

Таблица 2

Габаритные размеры мер приведены в таблице 3.

Таблица 3

Притираемость концевых мер классов точности К и 0 к плоской нижней стеклян -ной пластине всей измерительной поверхностью должна быть без интерференционных полос и оттенков, наблюдаемых в белом свете. Для концевых мер классов точности 1, 2 притираемость должна быть без интерференционных полос, допускаются оттенки в виде светлых пятен, наблюдаемых в белом свете.

Параметр шероховатости Rz измерительных поверхностей концевых мер £ 0,063 мкм по ГОСТ 2789-73.

Края измерительных поверхностей концевых мер закруглены до радиуса, не превышающего 0,3 мм, или имеют фаски не более 0,3 мм.

Концевые меры изготавливаются из стали с температурным коэффициентом ли -нейного расширения 11,5x10^-6 К^-1, при температуре от 10 до 30 ^оС, из керамики - 9,5x10^-6 _K-1_.

Допускаемое отклонение от перпендикулярности нерабочих поверхностей относительно измерительных поверхностей соответствует значениям в таблице 4.

Таблица 4

Изменение длины концевых мер в течение года вследствие нестабильности материала не превышают значений, приведенных в таблице 5.

Таблица 5

Требования к стабильности концевых мер во времени обеспечиваются изготовителем при условии, что концевые меры не подвергаются резким температурным воздействиям, вибрациям и ударам, а также влияниям магнитных полей.
