22827-12 Счетчики электрической энергии однофазные электронные
(СОЭБ-1)
Назначение средства измерений:
Счетчики электрической энергии однофазные электронные СОЭБ-1 (далее -счетчики) предназначены для измерения активной электрической энергии в однофазных двухпроводных электрических цепях переменного тока промышленной частоты.
Счетчики могут эксплуатироваться как автономно, так и в составе автоматизированных информационно-измерительных системах контроля и учета электроэнергии (АИИС КУЭ).
Внешний вид.
Счетчики электрической энергии однофазные электронные
Рисунок № 1
Программное обеспечение
Внутреннее программное обеспечение записано в микроконтроллере и предназначено для сбора данных от измерительного трансформатора тока (или шунта) и резистивного делителя напряжения, вывода данных на отсчетное устройство и управлением работой счетчиков.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетод измерения - прямой.
Принцип работы приведен в документе «Паспорт. Счетчик электрической энергии однофазный электронный СОЭБ-1».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам:ГОСТ Р 52320-2005 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»
ГОСТ Р 52322-2005 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2» ТУ 4228-010-01465907-2006 «Счетчик электрической энергии однофазный электронный СОЭБ-1». Технические условия.
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений- осуществление торговли и товарообменных операций.
Поверка
Поверкаосуществляется в соответствии с ГОСТ 8.584-2004 «ГСИ. Счетчики статические активной электрической энергии переменного тока. Методика поверки».
В перечень основного поверочного оборудования входят :
- установки для поверки и регулировки счетчиков электрической энергии ЦУ 6800 К 68001 с эталонным счетчиком класса точности 0,2 ЦЭ 6806 ТУ25-7565.002-91;
-
- универсальная пробойная установка УПУ-10, мощность 0-1500 В •А;
-
- частотомер ЧЗ-63. Изменение частоты в диапазоне 47-63 Гц, максимальное входное напряжение 80 В.
Изготовитель
Общество с ограниченной ответственностью «Березовский электромеханический завод-1»Адрес: 652421, Кемеровская область, г. Березовский, ул. Ермака 1
Тел. (384-45) 3-22-40, Факс 3-22-40
Е-mail: BEMZ1@mail.ru
Испытательный центр
Государственный центр испытаний средств измерений Федерального бюджетного учреждения «Государственный центр стандартизации, метрологии и испытаний в Омской области» ГЦИ СИ ФБУ «Омский ЦСМ»Адрес: 644116, г. Омск, ул.24 Северная, 117 А
Тел. (3812) 68-07-99, Факс 68-04-07
http://csm.omsk.ru
Принцип действия счетчиков основан на измерении и перемножении входных сигналов тока и напряжения с последующим преобразованием произведения в количество потребляемой активной электрической энергии.
Счетчики состоят из следующих основных узлов и блоков:
-
- измерительный трансформатор тока или шунт в цепи тока;
-
- резистивный делитель напряжения в цепи напряжения;
-
- умножитель, выполненный на специализированной микросхеме;
-
- суммирующее устройство;
-
- отсчетное устройство для считывания показаний потребленной электроэнергии: электромеханическое или электронное с жидкокристаллическим индикатором;
-
- светодиодный индикатор функционирования счетчика;
-
- испытательное выходное устройство.
Для связи с информационно-измерительной системой в счетчиках предусмотрен гальванически развязанный от других цепей телеметрический выход, а так же система дистанционной передачи показаний по интерфейсу RS-485 или радиоканалу.
Счетчики с дополнительным внешним трансформатором тока состоит из трех идентичных измерительных каналов, подключенных соответственно к внешнему трансформатору тока, трансформатору тока, установленному на фазном проводе, и к трансформатору тока, установленному на нулевом проводе. Микроконтроллер счетчиков анализирует мощность, измеренную в каждом канале, и подключает счетный механизм к выходу канала с максимальной мощностью. Все измерительные каналы имеют одинаковые метрологические характеристики.
Переключение тарифов в многотарифный счетчиках осуществляется автоматически с помощью внутреннего тарификатора.
В зависимости от исполнения применяются следующие условные обозначения:
СОЭБ-1 (-2) (П) (М) (Д) (К) (Р) (Э) (ТЗ), где () - индекс варианта исполнения
-
- П - счетчик в пластмассовом корпусе с двойной изоляцией;
-
- М - счетчик с повышенным максимальным током 100 А;
-
- 2 - многотарифный счетчик;
-
- Д - счетчик, оснащенный внешним (дополнительным) трансформатором тока;
-
- К - счетчик, имеющий дополнительное передающее устройство - интерфейс RS-485 для связи с удаленными объектами или электросетевой модем ЭСМ (PLM) передачи информации по силовым сетям;
-
- Р - счетчик, имеющий дополнительное передающее устройство - радиоканал;
-
- Э - счетчики экспортного исполнения;
-
- ТЗ - счетчики тропического исполнения.
Примечание - отсутствие буквы в условном обозначении означает отсутствие соответствующей функции.

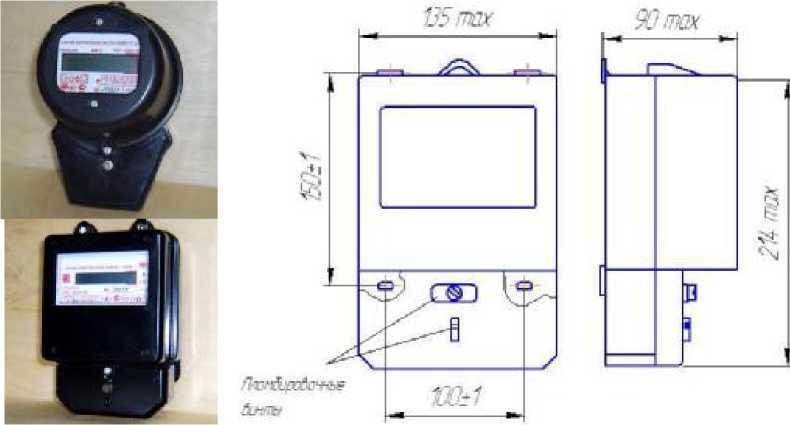

Внешний вид и схема пломбирования представлены на рисунке 1.
Рисунок 1. Внешний вид и схема пломбирования.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
Наименование программного обеспечения |
Идентификационн ое наименование программного обеспечения |
Номер версии (идентификац ионный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Основная программа |
Soeb l.hex |
1.0 |
0x67A9 |
CRC 32 |
Примечание - допускается замена программного обеспечения на более новую версию. |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений - A в соответствии с МИ3286-2010.
Основные метрологические и технические характеристики представлены в таблице 2.
Таблица 2
Наименование характеристики |
Значение характеристики |
Класс точности |
1; 2 |
Номинальное напряжение, В |
220 |
Базовый/номинальный (максимальный) ток, А |
5/5 (50); 10/10 (100) |
Номинальная частота сети, Гц |
50 |
Стартовый ток (чувствительность), при cosф = 1 и номинальном напряжении, А
|
0,004^; 0,002Х 0,005^; 0,003-1н |
Постоянная счетчиков, имп. / кВт^ч |
720;4000; 8000 |
Количество тарифов |
до 2 |
Наименование характеристики |
Значение характеристики |
Полная потребляемая мощность в цепи тока, В^ А, не более
|
4,0 2,5 |
Полная потребляемая мощность в цепи напряжения, В •А, не более |
10 |
Активная потребляемая мощность в цепи напряжения, Вт, не более |
2 |
Предел допускаемой абсолютной погрешности хода таймера, с/сутки |
±0,5 |
Цена единицы разряда счетного механизма или ЖКИ, кВтч
|
104 0,1 |
Г абаритные размеры, мм, не более |
135x150x90 |
Масса, кг, не более |
0,8 |
Средняя наработка на отказ, ч, не менее |
200000 |
Средний срок службы, лет, не менее |
30 |
Условия эксплуатации счетчиков:
|
от минус 25 до плюс 55 90 от 70 до 106,7 (525-800) |
Степень защиты, обеспечиваемая оболочкой, счетчиков по ГОСТ 14254-96 |
IP51, но без всасывания в счетчики |
Класс защиты счетчиков |
II |
Электрические параметры импульсного выходного устройства соответствуют ГОСТ Р 52322-2005. |
