Назначение средства измерений:
Калориметры сжигания с бомбой (жидкостные) В-08МА «К» предназначены для измерений энергии сгорания твердых, жидких и газообразных топлив, в том числе угля, кокса, нефти и нефтепродуктов, газов в диапазоне от 10 до 40 кДж, в условиях заводских лабораторий и при научных исследованиях.
Внешний вид.
Калориметры сжигания с бомбой (жидкостные)
Рисунок № 1
Программное обеспечение
Калориметр сжигания с бомбой (жидкостный) В-08МА «К» представляет собой калориметр, подключенный к персональному компьютеру, с установленным программным обеспечением (ПО), позволяющим осуществлять управление процессом измерения энергии сгорания твердых, жидких и газообразных топлив, проводить обработку и передачу данных.
Калориметрический блок снабжен интерфейсом связи с ПК с помощью кабеля USB (входит в комплект калориметра).
В соответствии с разделом 2.6 МИ 3286-2010 уровень защиты программного обеспечения калориметра сжигания с бомбой (жидкостного) В-08МА «К» от непреднамеренных и преднамеренных изменений соответствует уровню «С».
Влияние ПО СИ на метрологические характеристики учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения;
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификаци онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Калориметр бомбовый В-08 МА «К» |
ПО калориметра бомбового В-08 МА»К» WinCC flexible |
1.3 |
0420130204 A9XRP213 |
АЭ 3.00.00.000АЛГ |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации калориметра методом компьютерной графики и на боковую поверхность прибора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документах:
«Калориметр сжигания с бомбой (жидкостный) В-08МА «К». Руководство по эксплуатации». ГОСТ 147-95 (ИСО 1928-76). «Топливо твердое минеральное. Определение высшей теплоты сгорания и вычисление низшей теплоты сгорания».
ГОСТ 21261-91. «Нефтепродукты. Метод определения высшей теплоты сгорания и вычисление низшей теплоты сгорания».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к калориметрам сжигания с бомбой (жидкостным) В-08МА «К»1. ГОСТ Р 8.667-2009 ГСИ. «Государственная поверочная схема для средств измерений энергии сгорания, удельной энергии сгорания и объемной энергии сгорания (калориметров сжигания) ».
2. Техническая документация фирмы изготовителя.
Изготовитель
ТОО «Алматинский завод Эталон», Республика Казахстан,Адрес: 050011, г. Алматы, ул. Стасова, 68,
тел./факс (727)2327436,
e-mail: sales@etalonalmaty.kz
Экспертиза проведена ФГУП «ВНИИМ им. Д. И. Менделеева», С-Пб,
Адрес: 190005, Московский пр., 19,
телефон (812) 251-76-01, факс (812) 713-01-14
e-mail: info@vniim.ru, http://www.vniim.ru
Калориметр сжигания с бомбой (жидкостный) В-08МА «К» представляет собой измерительный прибор настольного типа. Калориметр является автоматическим, изопериболического типа, с термостатированной воздушной оболочкой. Изопериболический режим характеризуется тем, что оболочка калориметра поддерживается при постоянной температуре, в то время как температура калориметрического сосуда изменяется за счет энергии, выделяемой в результате сгорания пробы топлива.
Удельная энергия сгорания топлива определяется путем его сжигания в калориметрической бомбе в среде сжатого кислорода. Бомба с анализируемой пробой топлива помещается в калориметрический сосуд. Калориметрический сосуд выполнен герметичным, заполнен калориметрической жидкостью (водой) и стационарно закреплен внутри оболочки. В калориметре изменение температуры калориметрической жидкости, выделившаяся в процессе горения энергия и измеренный заранее энергетический эквивалент (теплоемкость системы) связаны функциональной зависимостью.
Калориметр снабжен двумя встроенными платиновыми преобразователями: первый преобразователь осуществляет измерение температуры воды в калориметрическом сосуде, второй снимает информацию о температуре оболочки. Информация с преобразователей передается на контроллер, который управляет проведением опытов и производит расчет удельной энергии сгорания топлива или энергетического эквивалента калориметра. Конечным результатом является протокол измерений с возможностью просмотра результатов промежуточных измерений.
Калориметр сжигания с бомбой (жидкостный) В-08МА «К» состоит из: калориметрического блока со съёмными калориметрическими бомбами и персонального компьютера, оснащенного: операционной системой Windows 7, процессор не ниже Pentium 4, ОЗУ 512 МВ. Программное обеспечение, устанавливается при проведении пуско-наладочных работ.
На передней панели калориметра расположен выключатель сети, кран слива воды со штуцером. На задней панели расположены: сетевой шнур, предохранители и разъем подключения принтера.

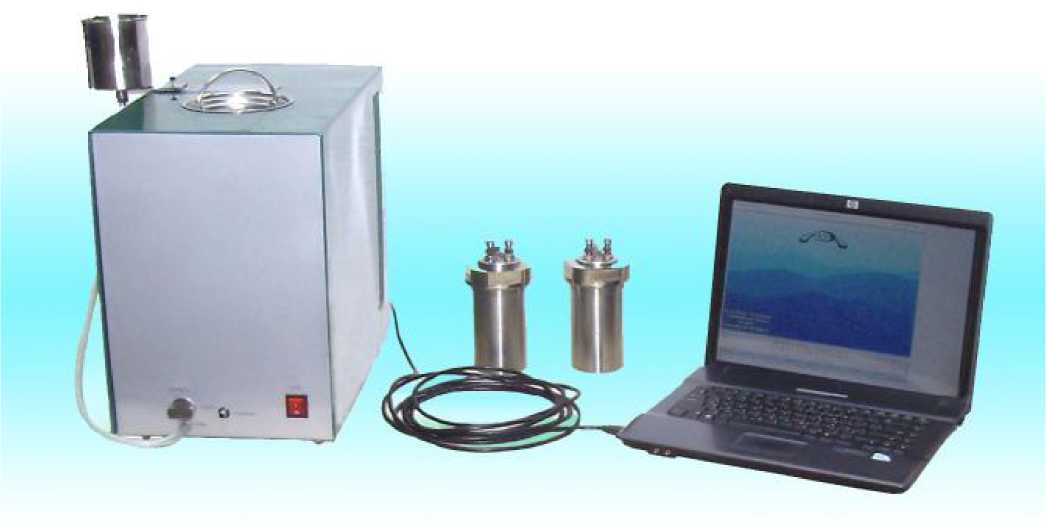

Рис.1. Внешний вид калориметра сжигания с бомбой (жидкостного) В-08МА «К»
Характеристика |
Значение |
Диапазон измерений энергии сгорания, кДж Диапазон значений энергетического эквивалента, Дж/К Пределы допускаемой относительной погрешности (расширенной неопределенности) значения энергетического эквивалента Длительность калориметрического измерения, мин Разрешающая способность измерений температуры, °С Нестабильность температуры статирования оболочки в течение 30 минут, °С, не более Бомбы калориметрические
Потребляемая мощность, не более, Вт Габаритные размеры калориметра, мм высота ширина глубина Масса сухого калориметра без комплекта принадлежностей, кг, не более: |
от 10 до 40 от 14850 до 15150 ±0,1 22 0,0001 ±0,05 10,8 3,9 325 ±15 220+10-15 50±1 200 480 275 420 21 |
Устойчивость к температуре транспортирования Условия эксплуатации: |
от -50 °С до 50 °С |
диапазон температуры окружающей среды, ° С диапазон относительной влажности окружающего воздуха, % Срок службы, лет Наработка на отказ, ч |
от +18 до +25 до 98 8 2800 |
