Номер по Госреестру СИ: 22660-12
22660-12 Устройства
(SITRANS FM Magflo Verificator)
Назначение средства измерений:
Устройства SITRANS FM Magflo Verificator (далее - устройства) предназначены для контроля метрологических характеристик расходомеров-счетчиков электромагнитных SI-TRANS FM Magflo.
Общие сведения
Дата публикации -
Срок свидетельства - 25.11.2026
Номер записи -
ID в реестре СИ - 326671
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, SITRANS FM Magflo Verificator 50 Hz, SITRANS FM Magflo Verificator, SITRANS F M MAGFLO Verificator,
Производитель
Изготовитель - Фирма "Siemens SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений в соовтестии с Постановлением Правительства РФ от 20.04.2010 N 250 (ред. от 06.10.2021) "О перечне средств измерений, поверка которых осуществляется только аккредитованными в установленном порядке в области обеспечения единства измерений государственными региональными центрами метрологии"
Записи представлены с разбивкой по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Статистика
Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 7
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1744 от 2016.11.25 О продлении срока действия свидетельств об утверждении типа средств измерений
№2173 от 2021.10.04 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия
Наличие аналогов СИ: Устройства (SITRANS FM Magflo Verificator)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Siemens SAS"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
22660-12 25.11.2026 |
Устройства, SITRANS FM Magflo Verificator Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
24799-14 03.07.2024 |
Газоанализаторы, Ultramat 23 Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
35024-12 25.11.2026 |
Расходомеры-счётчики электромагнитные, SITRANS FM Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
4 года |
|
35025-15 27.12.2024 |
Расходомеры-счетчики ультразвуковые, SITRANS F US Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
4 года |
|
41714-09 14.10.2024 |
Газоанализаторы (анализаторы кислорода газовые), Oxymat 64 Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
45743-10 30.07.2025 |
Преобразователи давления измерительные, Sitrans P типа 7MF (DSIII, DSIII РА, DSIII FF. Р300, Р300 PA, P300 FF, Z, ZD, Compact, MPS, P250, P280) Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
3 года; 4 года - для преобразователей, настроенных на верхний предел диапазона измерений, при корректировке нуля 1 раз в 6 месяцев |
|
49373-12 26.03.2017 |
Газоанализаторы, CALOMAT 62 Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
54035-13 28.05.2023 |
Расходомеры-счётчики электромагнитные, SITRANS FM Transmag 2 Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ |
4 года |
|
59265-14 28.10.2024 |
Газоанализаторы лазерные, LDS 6 Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
71043-18 11.05.2024 |
Газоанализаторы, Calomat 62 Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
Кто поверяет Устройства (SITRANS FM Magflo Verificator)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ЭНЕРГОМЕТРИКА" (РОСС RU.0001.310101) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 4 | 1 | 1 | 0 | 2 | 1 | 1 | |||
| ФБУ «Астраханский ЦСМ» (RA.RU.311475) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЭНЕРГЕТИЧЕСКАЯ МЕТРОЛОГИЧЕСКАЯ КОМПАНИЯ" (РОСС RU.0001.310101) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Устройства (SITRANS FM Magflo Verificator)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Красноярский ЦСМ Красноярский край |
15638 | 34964 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
42070 | 34964 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
47184 | 34964 |
Программное обеспечение
Встроенное программное обеспечение устройства (ПО) используется для измерений значений напряжений подаваемых на первичный преобразователь сигнала счетчика и преобразователь сигналов, а также для визуального отображения процесса проверки на встроенном дисплее. Устройство автоматически рассчитывает соответствующие значения выходных токовых и частотных сигналов и измеряет полученные на выходах преобразователя сигналов их значения, с последующем вычислением погрешности относительно расчетных значений.
Передача результатов полученных устройством осуществляется на ПК по цифровому интерфейсу RS232.
Программирование микроконтроллера электроники устройства производится на производстве. В дальнейшем исключается возможность считывания и изменения ПО за пределами завода-изготовителя как в полевых так и в лабораторных условиях. После проверки метрологических характеристик блоки электроники устройства маркируются соответствующими наклейками.
Класс защиты ПО по МИ 3286-2010 - «А».
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификаци онный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
EMBEDDED SW |
A5E01603750A DS:01 |
1.40 |
н/о |
BIN |

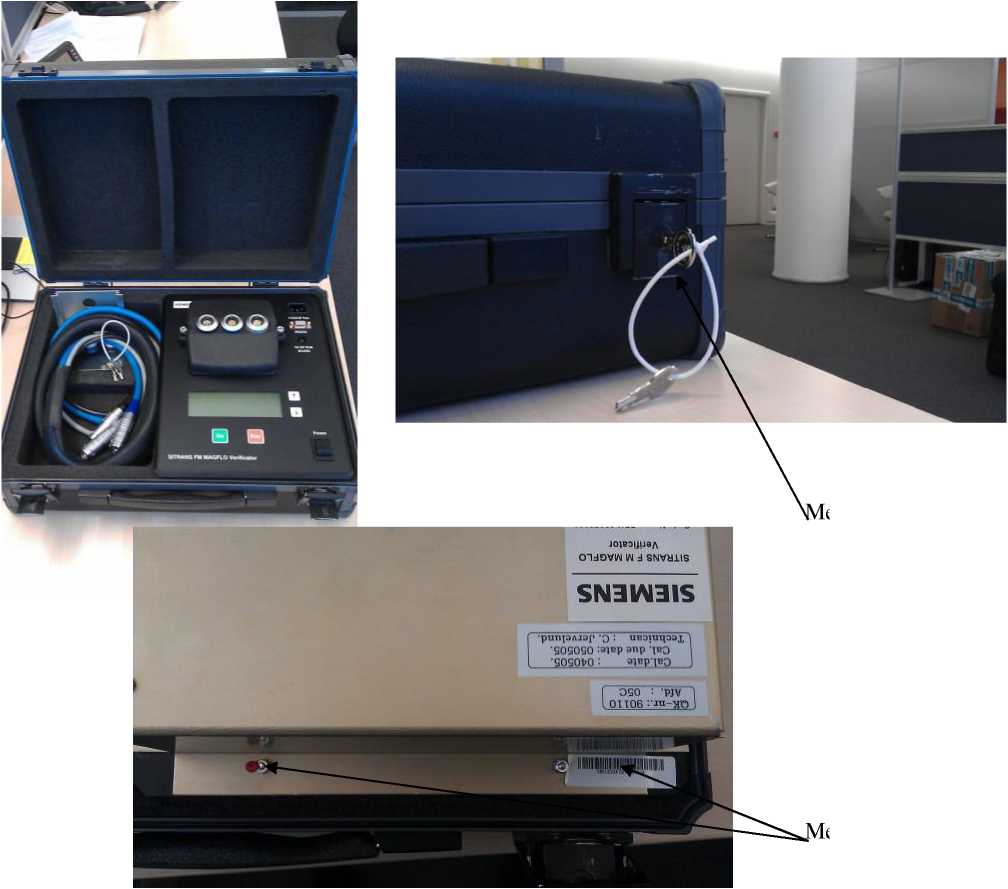

Фотографии общего вида и мест пломбировки.
замок
есто пломби-
ровки
еханический
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в документе «Устройства SITRANS FM Magflo Verificator», руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам SITRANS F M MAGFLO Verificator
-
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
-
2. ГОСТ 28723-90 «Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний».
-
3. ГОСТ Р 8.654-2009 «Требования к программному обеспечению средств измерений. Основные положения».
-
4. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 22660-03 «Устройства поверочные SITRANS FM MAGFLO Verificator. Методика поверки», разработанной и утвержденной ГЦИ СИ ФГУП «ВНИИМС» в 2003г .
Основное поверочное оборудование:
-поверочные расходомерные установки с пределами допускаемой относительной погрешности ±0,15 %;
-сравнительные расходомеры-счетчики электромагнитные SITRANS FM MAGFLO Ду 50... 150 с относительными погрешностями не более ±0,25 % и ±0, 5 %;
-термометр типа ТЛ-4 с пределами измерений до 100 0 С и ценой деления 0,50 С, по ГОСТ 28498-90;
- психрометр аспирационный типа М-54;
- барометр БОП-1 по ТУ ИКЛВ.406525.001.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», 119361, г. Москва, ул. Озерная, д.46, тел. +7 495 437-55-77, факс.+7 495 437-56-66,e.mail: office@vniims.ru
Устройство является переносным прибором, состоящем из: панели управления, дисплея, клеммных разъемов для подключения преобразователя сигналов и первичного преобразователя расходомера-счетчика, а также специальных кабелей.
Устройство формирует ряд калиброванных значений напряжения, соответствующие скоростям потока 0,5; 1,0 и 3,0 м/с в первичном преобразователе расходомера-счетчика электромагнитного, которые подаются на преобразователь сигнала расходомера счетчика. При этом устройство автоматически рассчитывает соответствующие значения выходных токовых и частотных сигналов и измеряет полученные на выходах преобразователя сигналов их значения с последующем вычислением погрешности относительно расчетных значений.
На обмотки электромагнитов расходомера-счетчика подаются импульсы рабочего напряжения и производится сравнение параметров магнитного поля с параметрами, полученными при калибровке расходомера-счетчика на заводе-изготовителе, хранящимися в блоке памяти расходомера.
Для тестирования сопротивления изоляции расходомера-счетчика устройство формирует постоянное опорное напряжение равное 60 В, которое подается на обмотки электромагнитного расходомера-счетчика. В случае если устройство измеряет напряжение тока утечки больше чем 1,67* 10 -9 В, регистрируется нарушение сопротивления изоляции.
Устройство обеспечивает регистрацию процессов тестирования и результатов измерений в виде стандартного отчета, а также его вывод на ПК по интерфейсу RS232.
|
Диапазон измерений токовых выходных сигналов, мА |
0 ... 20, 4. . . 20 |
|
Диапазон измерений частотно-импульсных выходных сигналов, кГц |
0... 10 |
|
Пределы относительной погрешности измерений выходного токового сигнала, % |
±1,0 |
|
Пределы относительной погрешности измерений выходного частотно-импульсного сигнала, % |
±0,5 |
|
Диапазон измерений времени нарастания магнитного поля, мс |
0,6 . . . 100 |
|
Пределы относительной погрешности измерений времени нарастания магнитного поля, % |
±1 |
|
Диапазон рабочих температур окружающего воздуха, °С |
-20... +50 |
|
Напряжение питания, В: -от сети переменного тока -от сети постоянного тока |
220(+10/-15%), 11. . . 24 11...30 |
|
Частота, Гц. |
50 ±1 |
|
Потребляемая мощность, не менее, ВА |
30 |
|
Г абаритные размеры, не более, мм |
450x350x130 |
|
Масса, не более, кг |
10,2 |
