Номер по Госреестру СИ: 21666-12
21666-12 Колонки раздаточные сжиженного газа
(BMP 5xx/LPG)
Назначение средства измерений:
Колонки раздаточные сжиженного газа BMP 5xx/LPG предназначены для измерения объема сжиженного газа (пропан-бутан) при заправке баллонов транспортных средств.
Внешний вид.
Колонки раздаточные сжиженного газа
Рисунок № 1
Внешний вид.
Колонки раздаточные сжиженного газа
Рисунок № 2
Внешний вид.
Колонки раздаточные сжиженного газа
Рисунок № 3
Внешний вид.
Колонки раздаточные сжиженного газа
Рисунок № 4
Внешний вид.
Колонки раздаточные сжиженного газа
Рисунок № 5
Внешний вид.
Колонки раздаточные сжиженного газа
Рисунок № 6
Внешний вид.
Колонки раздаточные сжиженного газа
Рисунок № 7
Внешний вид.
Колонки раздаточные сжиженного газа
Рисунок № 8
Внешний вид.
Колонки раздаточные сжиженного газа
Рисунок № 9
Программное обеспечение
Колонки раздаточные сжиженного газа BMP 5xx/LPG имеют встроенное программное обеспечение (ПО), которое устанавливается предприятием-изготовителем в электронно-вычислительное устройство. ПО обеспечивает:
-
- контроль, получение и обработку данных от подключенных устройств;
-
- вычисление выдаваемого объема топлива и его стоимости;
-
- хранение суммарного выданного объема топлива;
-
- управление процессом выдачи и передачу результатов на устройства индикации и в компьютерную сеть;
-
- формирование отчетов.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | ||||
PDE |
PDEX |
PDEX5 |
ТСБТ-БУ1, ТСБТ-БУ2, ТСБТ-БУ3, ТСБТ-БУ4, Топаз- 106К,Топаз-273Е | ||
Идентификационное наименование ПО |
PDE |
PDEX |
PDEX5L |
PDEX5S |
Топаз |
Номер версии (идентификационный номер) ПО |
не ниже 3.34 |
не ниже 1.03 |
не ниже 1.01 |
не ниже 1.01 |
не ниже 501 |
Цифровой идентификатор ПО (контрольная сумма) |
EPROM шильдик |
20260 |
61051 |
DBD2FFA4 |
5ВА9 |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель табло колонки специальной липкой аппликацией и в центре титульного листа руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 4 «Устройство и принцип работы» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к колонкам раздаточным сжиженного газа BMP 5xx/LPGПриказ Росстандарта от 07.02.2018 № 256 Об утверждении государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости (часть 2)
Техническая документация «TATSUNO EUROPE a.s.», Чешская Республика
Изготовитель
«TATSUNO EUROPE a.s.», Чешская РеспубликаАдрес: ул.Пражская 2325/68, 678 01 г. Бланско
Телефон: +420 516 428411,
Факс: + 420 516 428410,
Web-сайт: www.tatsuno-europe.com
Е-mail: info@tatsuno-europe.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии»Адрес: 420088 г. Казань, ул.2-я Азинская, 7А
Телефон: 8 (843) 272-70-62
Факс: 8 (843) 272-00-32
Web-сайт: vniir.org
Е-mail: office@vniir.org
Регистрационный номер 30006-09 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации
В части вносимых изменений: Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва») (в части вносимых изменений)
Адрес: 117418, г. Москва, Нахимовский пр., д. 31
Телефон: 8 (495) 544 00 00
Web-сайт: www.rostest.ru
Е-mail: info@rostest.ru
Принцип действия колонок раздаточных сжиженного газа BMP 5xx/LPG основан на измерении объема сжиженного газа поршневым измерителем или расходомером массовым LPGmass производства фирмы Endress+Hauser Flowtec AG, Швейцария.
В нижней части модуля гидравлической системы, на кронштейне измерителя, установлен измерительный узел, состоящий из собственно измерителя или расходомера массового LPGmass, фильтра, сепаратора, обратного клапана жидкой фазы и предохранительного клапана газообразной фазы. На выходе из измерителя установлен дифференциальный клапан, либо датчик, поддерживающий среду в измерителе в жидком состоянии. Измерительный узел укомплектован на входе запорным шаровым краном. После прохождения через измеритель и электромагнитный клапан, качаемый сжиженный газ направляется через смотровое отверстие и защитную муфту в раздаточный рукав, и через кран газораздаточный подается в баллон транспортного средства. Возможные газообразные составляющие отделяются в сепараторе и возвращаются в обратный трубопровод, соединенный с резервуаром.
Принцип действия вращающегося четырехпоршневого измерителя горизонтального типа с вертикальным кривошипным валом FM-1029 при измерениях объема основан на измерениях объема сжиженного газа, который поступает в верхнюю часть измерителя и распределяется по каждому поршню через поворотную задвижку, закрепленную на кривошипном валу. Поршни, под воздействием давления, перемещаются в мерных цилиндрах, и это движение кривошипный вал преобразует во вращательное движение. Генератор импульсов регистрирует это движение, преобразует его в электрические импульсы, которые обрабатываются электронно-вычислительным устройством (счетчиком) производства TATSUNO EUROPE a.s. (Чешская республика) или производства ООО "Топаз-сервис", г. Волгодонск.
Принцип действия расходомера массового LPGmass при измерениях объемного расхода и объема основан на измерениях массового расхода, массы и плотности сжиженного газа. Принцип измерений массового расхода и массы основан на измерениях силы Кориолиса, возникающей в трубках первичного преобразователя расходомера массового LPGmass при прохождении через них сжиженного газа. Принцип измерений плотности основан на измерениях резонансной частоты колебаний возникающих в трубках первичного преобразователя расходомера массового LPGmass при прохождении через них сжиженного газа. Измерения температуры сжиженного газа осуществляются при помощи термопреобразователей сопротивления.
Электронно-вычислительное устройство обрабатывает импульсы от генератора и направляет их на дисплеи, где отображаются выданный объем, цена и цена за единицу объема. При отключении источника питания данные транзакции сохраняются на дисплеях в течение 15 минут.
Колонки являются взрывозащищенным оборудованием.
К данному типу колонок относятся колонки раздаточные сжиженного газа следующих модификаций:
BMP 511/LPG - оснащена одним раздаточным рукавом с краном газораздаточным и одним дисплеем;
BMP 513/LPG - оснащена одним раздаточным рукавом с краном газораздаточным и двумя дисплеями;
BMP 522/LPG - оснащена двумя независимыми гидравлическими системами и двумя раздаточными рукавами с краноми газораздаточными для возможности одновременной заправки двух транспортных средств.
Заводской (серийный) номер, идентифицирующий каждый экземпляр средства измерений, указывается на маркировочной табличке в виде цифрового обозначения.
Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2-5.

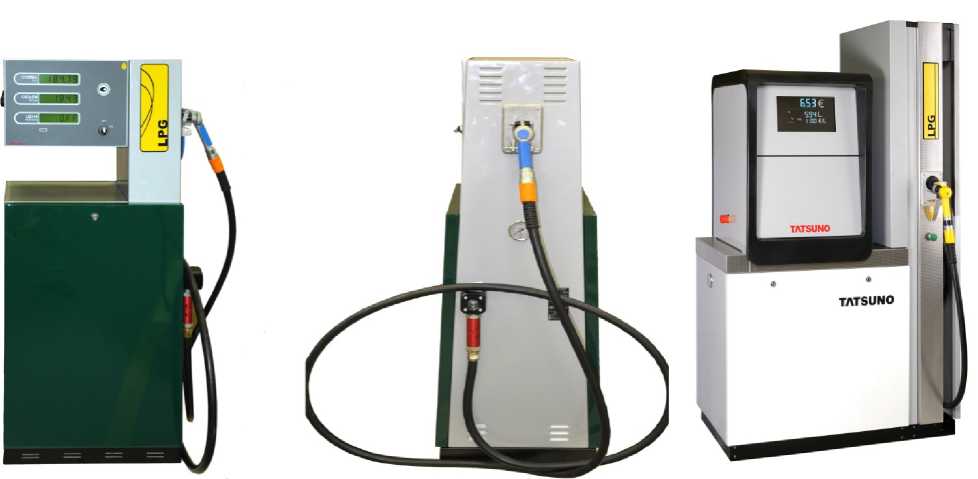

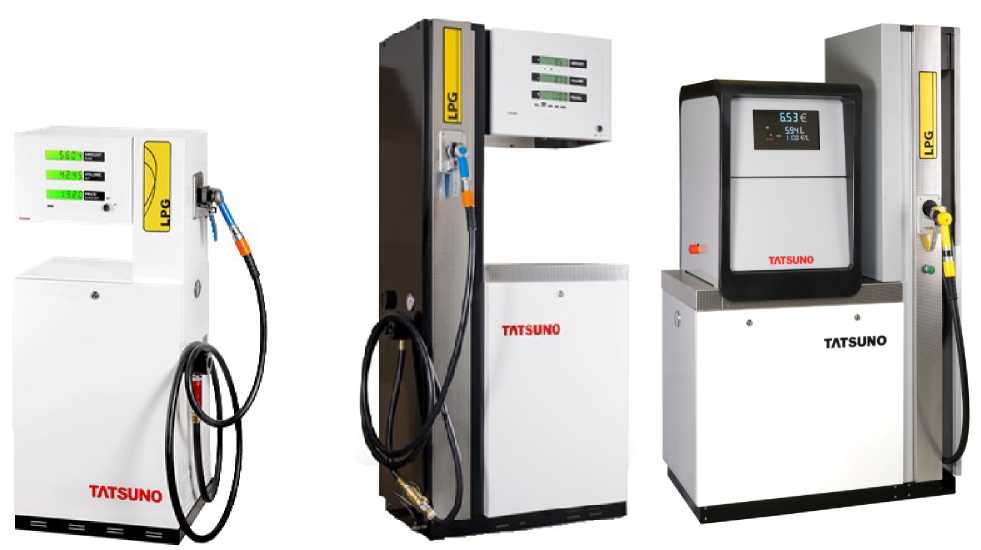

а) Колонки раздаточные сжиженного газа ВМР 511/LPG
б) Колонки раздаточные сжиженного газа ВМР 513/LPG
j
в) Колонки раздаточные сжиженного газа ВМР 522/LPG
Рисунок 1 - Общий вид средства измерений

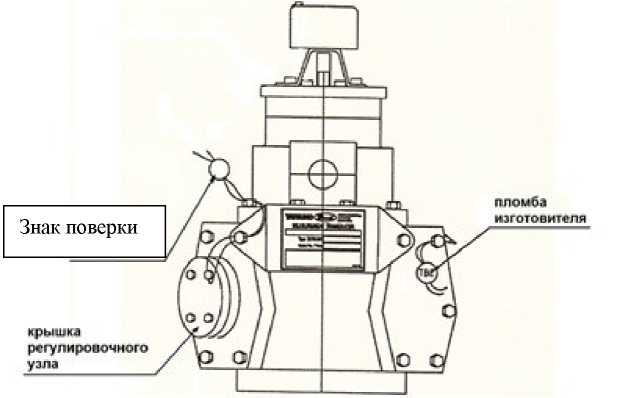

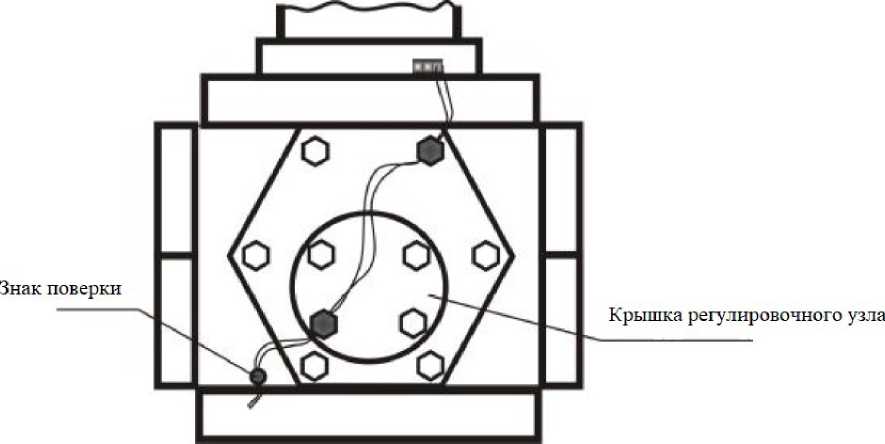

Рисунок 2 - Схема пломбировки от несанкционированного доступа четырехпоршневого измерителя FM-1029
Знак поверки

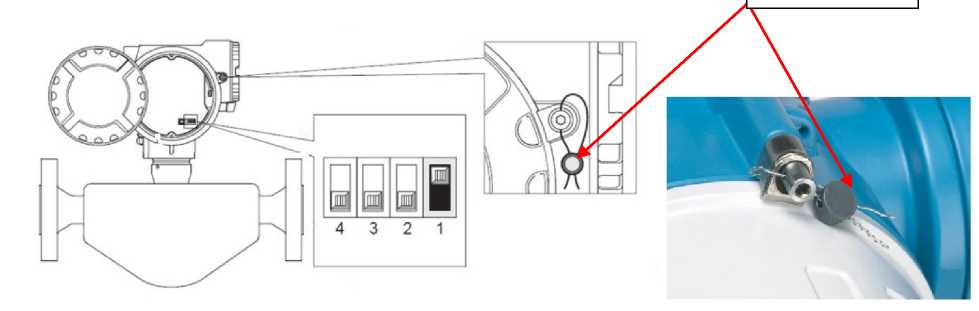

Рисунок 3 - Схема пломбировки от несанкционированного доступа расходомера массового LPGmass
Пломбировке подлежит также электронно-вычислительное устройство, для чего при оснащении колонок электронно-вычислительными устройствами PDE, PDEX, PDEX5 фискальный переключатель (SW1-1) блока процессора предварительно переводится в положение ON (вверх - блокировка изменений метрологических параметров), а затем защитный кожух блока фиксируется специальными винтами с отверстиями и пломбируется. Переключатель SW1-2 при переводе в верхнее положение (ON) блокирует возможность изменения основных конфигурационных и настроечных параметров электроники по линии данных; переключатель SW1-3 не задействован; переключатель SW1-4 в положении ON производит инициализацию параметров при каждом включении электропитания счетчика. Необходимость перевода переключателей SW1-2, SW1-4 определяется изготовителем. Заводской переключатель SW2 при переводе в левое положение блокирует возможность изменения основных конфигурационных и настроечных параметров и при необходимости может быть опломбирован официальным представителем изготовителя.
Знак поверки
Переключатель х SW1-1 X
Знак поверки

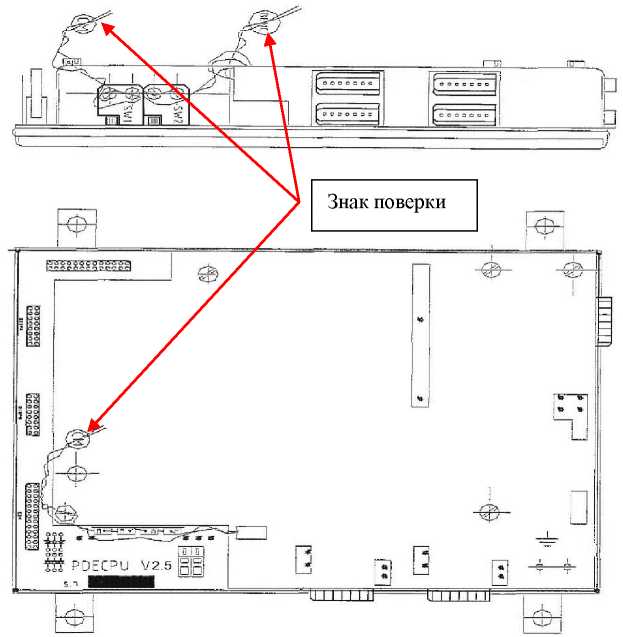

Рисунок 4 - Схема пломбировки от несанкционированного доступа электронновычислительного устройства (счетчика) производства TATSUNO EUROPE a.s. (Чешская республика)
1 , : |
Ц-1 1 1 1 1 и— |
iiii.iil----1----->----- |
1, ,ж |
1 1 | |
1 1 |

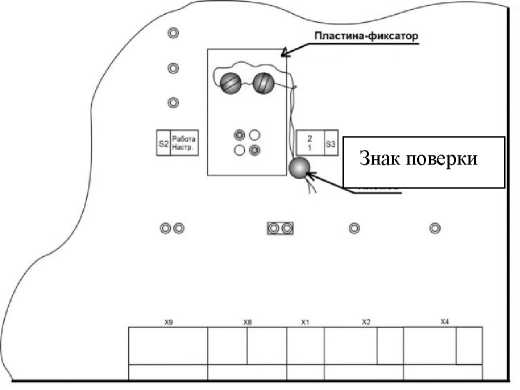

При оснащении ТРК электроникой производства ООО «Топаз-сервис», г. Волгодонск тумблеры должны быть зафиксированы пластиной-фиксатором (S2 в положении «РАБОТА», S3 в положении «1» или «2»).
Рисунок 5 - Схема пломбировки от несанкционированного доступа электронновычислительного устройства (счетчика) производства ООО «Топаз-сервис», г. Волгодонск
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Максимальный расход, л/мин |
50 |
Минимальный расход, л/мин |
5 |
Минимальная доза выдачи, л |
5 |
Пределы допускаемой относительной погрешности колонки, % |
±1 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Измеряемая среда |
сжиженный пропан-бутан |
Рабочее давление, МПа |
1,6 |
Параметры электрического питания:
|
220-22 50 |
Потребляемая мощность, В •А |
100 |
Габаритные размеры, мм, не более BMP 511/LPG, BMP 513/LPG BMP 522/LPG |
600x525^1400 или 900x525x1900 или 1037x525x1900 600x525x1400 или 850x580x1400 или 900x525x1900 или 1037x525x1900 |
Масса, кг, не более BMP 511/LPG BMP 513/LPG BMP 522/LPG |
121 или 155 122 175 или 200 |
Маркировка взрывозащиты для BMP 511/LPG, BMP 522/LPG |
II GB c k IIA T3 X, 1Ex d IIB T6 Gb X, 1Ex mb IIC T4 Gb X, 1Ex e IIC T5 Gb, 1Ex e IIC T3 Gb X,1Ex d IIC T6 Gb X, II Gb IIB T6, 1Ex e IIC T6 Gb, 1Ex d IIC Gb X, 1Ex e IIC Gb X, 1Ex e d IIC T6 Gb X, 1Ex mb IIC T6 Gb X, Ga/GB Ex ia IIC T4, 1Ex d IIC T6 Gb X, 1Ex d [ia] IIC T6 Gb X |
Маркировка взрывозащиты для BMP 513/LPG |
II GB c k IIA T4 X, 1Ex d IIB T6 Gb X, 1Ex mb II T4 Gb X, 1Ex mb II T3 Gb X, 1Ex e II T6 Gb, 1Ex e II Gb, IIGb T4 |
Степень защиты |
IP54 |
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, %, до |
от -40 до +50 95 |
Средняя наработка на отказ, ч |
18000 |
