Комплекс спектрометрический СКС-07П «Кондор» (далее - комплекс) представляет собой измерительное устройство, состоящее из набора измерительных трактов альфа-, бета-, гамма- и рентгеновского излучения. В состав комплекса могут входить следующий тракты:

• - полупроводниковый гамма-тракт, состоящий из полупроводникового блока детектирования гамма-излучения с кристаллом из особо чистого германия (ОЧГ), различных моделей и исполнений, или с кристаллом CdZnTe (CdTe), процессора импульсных сигналов SBS или иного многоканального амплитудного анализатора, низкофоновой защиты (коллиматор);

• - сцинтилляционный гамма-тракт, состоящий из сцинтилляционного детектора гамма-излучения типа БДЕГ, процессора импульсных сигналов типа SBS или иного многоканального амплитудного анализатора, низкофоновой защиты или коллиматора;

• - полупроводниковый альфа-тракт, состоящий из полупроводникового альфа-детектора, вакуумной камеры, процессора импульсных сигналов SBS или иного многоканального амплитудного анализатора;

• -  сцинтилляционный бета-тракт, состоящий из сцинтилляционного блока детектирования типа БДЕБ (БДЕС) или жидкостного сцинтилляционного устройства детектирования типа УДБТ (УДКС), процессора импульсных сигналовSBS или иного многоканального амплитудного анализатора, низкофоновой защиты;

• - рентгеновский тракт, состоящий из полупроводникового блока детектирования рентгеновского излучения с кристаллом из особо чистого германия (ОЧГ) или на основе кристалла кремния, процессора импульсных сигналов SBS или иного многоканального амплитудного анализатора, свинцового защитного экрана или коллиматора;

• - для управления комплексом используется компьютер типа IBM PC с установленным специализированным программным обеспечением.

Работа комплекса основана на принципе преобразования энергии заряженных частиц или квантов ионизирующего излучения в электрический сигнал, накопления статистики событий информационного потока (получение спектра) и извлечения информации из полученного распределения для определения параметров объекта по содержанию и активности радионуклидов.

Квант или частица излучения, взаимодействуя с материалом детектора блока детектирования, передаёт частично или полностью свою энергию детектору. С детектора снимается сигнал, пропорциональный поглощенной энергии.

Сигнал с выхода блока детектирования подаётся на вход процессора импульсных сигналов SBS или иного многоканального амплитудного анализатора, в котором он усиливается, формируется специальным образом для получения оптимального отношения сигнал/шум и преобразуется в цифровой код, пропорциональный поглощённой энергии.

Получаемые коды накапливаются в памяти компьютера и формируют энергетический спектр излучения - зависимость количества зарегистрированных импульсов от энергии излучения.

Программное обеспечение комплекса позволяет управлять работой комплекса, обрабатывать спектры в автоматическом и интерактивном режимах, и содержит справочник данных энергий излучения нуклидов (библиотекарь) и позволяет идентифицировать радионуклиды и определять значения их активности в исследуемых пробах и объектах.

Обработанные результаты и спектры могут сохраняться в виде файлов на устройствах долговременного хранения управляющего компьютера или распечатываться на принтере.

Комплекс может изготавливаться в лабораторном, мобильном и переносном исполнении, в зависимости от его состава, модели процессора импульсных сигналов SBS и блока детектирования и типа компьютера.

Исполнение комплекса определяется картой заказа или спецификацией к договору поставки оборудования при этом в его состав могут входить один или несколько измерительных трактов, управляющий компьютер типа IBM PC с клавиатурой и ручным манипулятором «мышь», комплект сигнальных кабелей, специализированное программное обеспечение.

Дополнительно в соответствии с картой заказа или спецификацией к договору поставки оборудования в состав комплекса могут быть включены низкофоновые защиты (коллиматоры), контрольные радионуклидные источники (ниже МЗА), измерительные сосуды и кюветы, иное вспомогательное оборудование и принадлежности, расходные материалы.

Питание комплекса осуществляется:

• -  от сети переменного тока частотой 50^ ₅ Гц номинальным напряжением 220 В, при этом потребляемая мощность при номинальном значении напряжения питания не превышает 350 ВА;

• -  от встроенного аккумулятора с напряжением от 11,5 до 16 В, при этом потребляемая от источника питания мощность не превышает 100 Вт.

Комплексы спектрометрические СКС-07П «Кондор» могут использоваться в качестве средств измерений в составе различных спектрометрических систем и установок (системы АСКРО (АСРК), установки паспортизации РАО, установки измерения концентрации нуклидов в различных растворах, установки по неразрушающему анализу состава вещества, и другие).

Внешний вид комплексов и схема пломбировки от несанкционированного доступа приведены на рисунках 1, 2, 3 и 4.

Рисунок 1 - Общий вид комплекса в лабораторном исполнении с жидкостным сцинтилляционным бета-трактом в комплекте с устройством детектирования, расходными материалами и механическим дозатором переменного объема.

Рисунок 2 - Общий вид комплекса в лабораторном исполнении со сцинтилляционным гамма-трактом в комплекте с низкофоновой защитой.

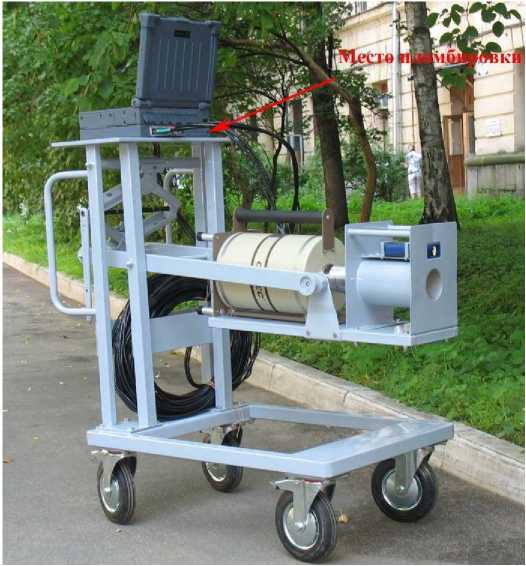

Рисунок 3 - Общий вид комплекса в мобильном исполнении с полупроводниковым гамма-трактом на основе азотного охлаждения с портативным сосудом Дьюара в комплекте с транспортным устройством.

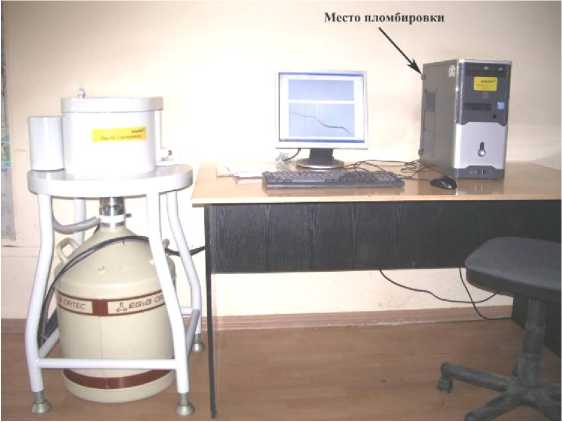

Рисунок 4 - Общий вид комплекса в лабораторном исполнении с полупроводниковым гамма-трактом на основе азотного охлаждения в сосуде Дьюара (а) в комплекте с низкофоновой защитой (б).

а)

б)

В комплект поставки комплексов спектрометрических СКС-07П «Кондор» входят изделия и эксплуатационные документы, приведенные в таблице3.

Таблица 3 - Комплект поставки комплексов спектрометрических СКС-07П «Кондор»

Основные метрологические и технические характеристики комплексов приведены в таблице2.

Таблица 2 - Основные метрологические и технические характеристики комплексов спектрометрических СКС-07П «Кондор»

Метрологические характеристики комплекса - эффективность регистрации излучения(чувствительность), фон, скорость счета от контрольных источников, габаритные размеры и масса определяются для каждого измерительного тракта под условия конкретной измерительной задачи Заказчика при вводе комплекса в эксплуатацию.
