Номер по Госреестру СИ: 17933-16
17933-16 Комплексы аналитические вольтамперометрические
(СТА)
Назначение средства измерений:
Комплексы аналитические вольтамперометрические СТА (далее - комплексы) предназначены для измерений массовой концентрации электрохимически активных ионов цинка, свинца, меди, кадмия и веществ в питьевых, природных, сточных водах, напитках, водных растворах различных объектов (почв, пищевых продуктов, продовольственного сырья, биологических объектов, парфюмерно-косметических изделий) методом инверсионной вольтамперометрии.
Внешний вид.
Комплексы аналитические вольтамперометрические
Рисунок № 1
Внешний вид.
Комплексы аналитические вольтамперометрические
Рисунок № 2
Внешний вид.
Комплексы аналитические вольтамперометрические
Рисунок № 3
Внешний вид.
Комплексы аналитические вольтамперометрические
Рисунок № 4
Программное обеспечение
Программное обеспечение (ПО) комплексов состоит из встроенного и автономного.
Встроенное ПО комплексов обеспечивает измерение силы электрического тока и преобразование в цифровой код, информационный обмен с автономным ПО «Анализатор СТА» и управление работой исполнительных устройств (включение/выключение вибрации электродов, источника ультрафиолетового излучения, подачи инертного газа) со встроенной клавиатуры комплексов.
Автономное ПО «Анализатор СТА» выполняет выделение и измерение величины аналитического сигнала, вычисление массовой концентрации определяемых ионов и веществ, управление работой комплексов, отображение текущих результатов измерений и архивирование результатов измерений.
Всё ПО комплексов является метрологически значимым. Идентификация автономного ПО выполняется по команде пользователя ПО «Анализатор СТА». Идентификационные данные ПО комплексов приведены в таблице 1. Уровень защиты ПО комплексов «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
Встроенное ПО |
Автономное ПО | |
Идентификационное наименование ПО |
anq9.hex |
Анализатор СТА |
Номер версии (идентификационный номер) ПО |
- |
не ниже 2.0.1.871 |
Цифровой идентификатор ПО |
- |
- |
Метрологические характеристики комплексов нормированы с учетом влияния ПО.
Знак утверждения типа
Знак утверждения типананосится на заднюю панель корпуса (единого или электронного блока) комплексов методом наклейки и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документах:
ГОСТ 33824-2016 Продукты пищевые и продовольственное сырье. Инверсионновольтамперометрический метод определения содержания токсичных элементов (кадмия, свинца, меди и цинка)
ГОСТ Р 51823-2001 Алкогольная продукция и сырье для ее производства. Метод инверсионно-вольтамперометрического определения содержания кадмия, свинца, цинка, меди, мышьяка, ртути, железа и общего диоксида серы
ГОСТ Р 52315-2005 Напитки безалкогольные. Вода минеральная и питьевая. Инверсионно-вольтамперометрический метод определения массовой концентрации селена
ГОСТ Р 52690-2006 Продукты пищевые. Вольтамперометрический метод определения массовой концентрации витамина С
Методики (методы) измерений, аттестованные в соответствии с ГОСТ Р 8.563-2009 (МУК 4.1.1500-03, МУК 4.1.1501-03, МУК 4.1.1502-03, МУК 4.1.1503-03, МУК 4.1.1504-03, МУК 4.1.1505-03, МУК 4.1.1506-03, МУК 4.1.1507-03, МУК 4.1.1508-03, МУК 4.1.1509-03, МУК 4.1.1510-03, МУК 4.1.1511-03, МУК 4.1.1512-03, МУК 4.1.1513-03, МУК 4.1.1514-03, МУК 4.1.1515-03, МУК 4.1.1516-03 и т.д.)
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам аналитическим вольтамперометрическим СТАГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 22729-84 Анализаторы жидкостей ГСП. Общие технические условия
ТУ 4215-001-20694097-2012 Комплекс аналитический вольтамперометрический СТА. Технические условия
Поверка
Поверкаосуществляется по документу ИТММ 2.848.001 РЭ «Комплекс аналитический вольтамперометрический СТА. Руководство по эксплуатации» (раздел 4 «Методика поверки» с изменением № 1), утвержденному ФБУ «Томский ЦСМ» 18.05.2020 г.
Основные средства поверки:
- ГСО 7874-2000 стандартный образец состава раствора ионов кадмия: аттестованное значение массовая концентрация ионов кадмия в интервале от 0,95 до 1,05 г/дм3, границы допускаемых значений относительной погрешности аттестованного значения (при доверительной вероятности 0,95) ±1,0 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносят на свидетельство о поверке и на корпус комплекса (рисунок 3 и 4).
Изготовитель
Общество с ограниченной ответственностью «ИТМ» (ООО «ИТМ»)ИНН 7021050566
Адрес: Россия, 634055, г. Томск, пр. Академический, д. 2/1, строение 2, помещение 1
Телефон: (3822) 49-01-12, 49-11-32, факс: (3822) 49-01-12
Web-сайт: itm.tomsk.ru
E-mail: itm@mail.tomsknet.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)Адрес: Россия, 634012, г. Томск, ул. Косарева, д.17а
Телефон: (3822) 55-44-86, факс: (3822) 56-19-61, 55-36-76
Web-сайт: tomskcsm.ru
E-mail: tomsk@tcsms.tomsk.ru
Принцип действия комплексов основан на измерении силы электрического тока, протекающего в цепи электрохимической ячейки с анализируемым раствором под воздействием приложенного к электродам потенциала, при этом сила электрического тока, используемая в качестве аналитического сигнала, пропорциональна концентрации определяемого иона или вещества в растворе, а значение потенциала характеризует природу данного иона или вещества.
Комплексы представляют собой автоматизированные приборы настольного исполнения. Комплексы состоят из размещенных в едином или разных корпусах электронного и измерительного блоков с одним или тремя измерительными каналами (электрохимическими ячейками). Управление комплексами и обработка результатов измерений осуществляется с использованием автономного программного обеспечения «Анализатор СТА», установленного на персональном компьютере. Информационный обмен осуществляется через USB-порт.
Комплексы выпускаются в следующих модификациях:
-
- СТА-М: исполнение в едином блоке, три электрохимические ячейки, встроенный источник ультрафиолетового излучения;
-
- СТА-1: исполнение в двух блоках, одна электрохимическая ячейка;
-
- СТА-1-УФ: исполнение в двух блоках, одна электрохимическая ячейка, встроенный источник ультрафиолетового излучения;
-
- СТА-3: исполнение в двух блоках, три электрохимические ячейки;
-
- СТА-3-УФ: исполнение в двух блоках, три электрохимические ячейки, встроенный источник ультрафиолетового излучения.
Общий вид комплексов представлен на рисунках 1 и 2.
Рисунок 1 - Общий вид комплекса модификации СТА-3-УФ
Рисунок 2 - Общий вид комплекса модификации СТА-М
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 3 и 4. Защита от внесения несанкционированных изменений в конструкцию комплексов обеспечивается при помощи наклейки предприятия-изготовителя, наносимой на винты комплексов.
Измерительный блок (вид сзади)
Электронный блок (вид снизу)

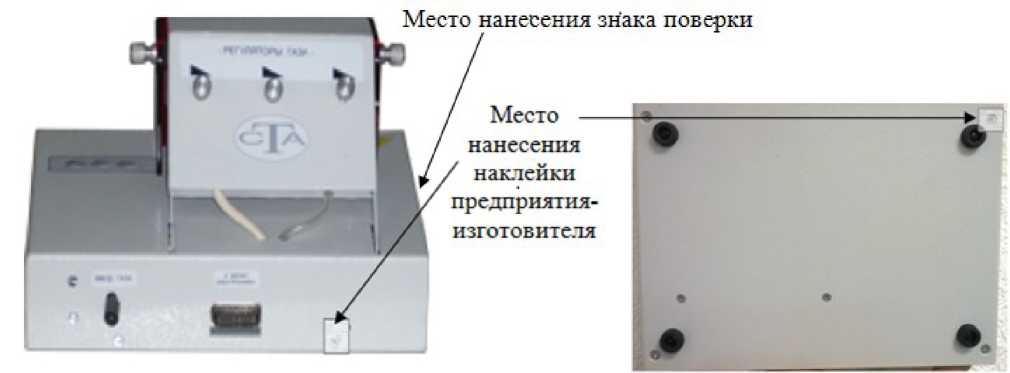

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки комплексов модификации СТА-3-УФ
Место нанесения знака поверки
Место нанесения наклейки предприятия-изготовителя

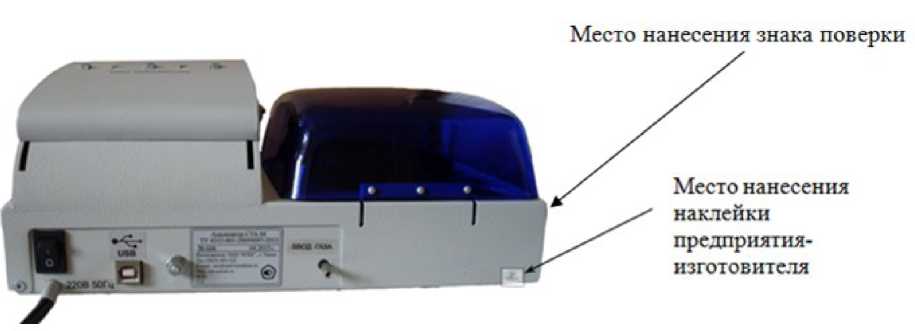

Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки комплексов модификации СТА-М
Таблица 4 - Комплектность комплексов
Наименование |
Обозначение |
Количество |
Комплекс аналитический вольтамперометрический СТА |
- |
1 шт. |
Электроды:
|
ИТММ 6.622.001 СБ; ИТММ 6.622.002 СБ |
3 шт. 6 шт. |
Стаканчик из оптического кварца |
ТУ 21-23-238-88 |
7 шт. |
Стандартный образец состава раствора ионов цинка |
ГСО 7256-96 |
1 ампула (объем раствора в ампуле 6 см3) |
Стандартный образец состава раствора ионов кадмия |
ГСО 7874-2000 |
1 ампула (объем раствора в ампуле 6 см3) |
Стандартный образец состава раствора ионов свинца |
ГСО 7252-96 |
1 ампула (объем раствора в ампуле 6 см3) |
Стандартный образец состава раствора ионов меди (II) |
ГСО 7255-96 |
1 ампула (объем раствора в ампуле 6 см3) |
Кабель USB-B M USB-A M |
- |
1 шт. |
Паспорт |
ИТММ 2.848.001 ПС |
1 экз. |
Руководство по эксплуатации |
ИТММ 2.848.001 РЭ |
1 экз. |
Диск с ПО |
- |
1 шт. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений массовой концентрации ионов, мг/дм3
|
от 0,001 до 0,1000 от 0,001 до 1,000 |
Пределы допускаемой относительной погрешности измерений массовой концентрации ионов цинка, кадмия, свинца и меди, %, не более |
±30 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | ||
Параметры электрического питания: - напряжение постоянного тока, В |
220±22 | ||
- частота переменного тока, Гц |
50±1 | ||
Потребляемая электрическая мощность, В^А, не более |
40 | ||
Габаритные размеры, мм, не более |
СТА |
СТА-М | |
электронный |
измерительный | ||
блок |
блок | ||
- высота |
70 |
150 |
150 |
- ширина |
240 |
240 |
210 |
- длина |
180 |
190 |
270 |
Масса, кг, не более |
1,5 |
2,0 |
3,5 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Условия эксплуатации:
|
от +15 до +35 от 30 до 80 от 84,0 до 106,7 |
Средний срок службы, лет |
5 |
Средняя наработка на отказ, ч |
5000 |
