Номер по Госреестру СИ: 14503-14
14503-14 Теплосчетчики
(Multical UF)
Назначение средства измерений:
Теплосчетчики MULTICAL UF (далее теплосчетчики) предназначены для измерений количества тепла (тепловой энергии) и объема теплоносителя (холодной и горячей воды) в закрытых системах тепло/холодоснабжения.
Внешний вид.
Теплосчетчики
Рисунок № 1
Внешний вид.
Теплосчетчики
Рисунок № 2
Внешний вид.
Теплосчетчики
Рисунок № 3
Внешний вид.
Теплосчетчики
Рисунок № 4
Внешний вид.
Теплосчетчики
Рисунок № 5
Программное обеспечение
Преобразователь расхода ультразвуковой ULTRAFLOW является программноуправляемым устройством, классифицируемым как простой автономный измерительный прибор с защищенным интерфейсом.
Печатная плата с EEPROM - постоянным запоминающим устройством, в котором хранится программа, размещается в закрытом опломбированном корпусе с интерфейсом связи для подключения устройств.
В функции программного обеспечения (ПО) входят вычисление расхода с выдачей пачек счетных импульсов объема каждую секунду в основном рабочем режиме, те же вычисления с четырехкратной скоростью в тестовом режиме (режиме поверки), обработка прерываний от последовательной передачи данных.
Все действительные команды и настраиваемые параметры, поступающие через интерфейс связи записаны, а недействительные будут заблокированы и не окажут влияния на функциональность расходомера. Переход в режим поверки и прием информации через интерфейс возможны только при вскрытии пломбы и подачи низкого уровня на контакт «Тест».
Версия ПО и контрольная сумма могут быть считаны через интерфейс связи в режиме «Поверка».
Программное обеспечение в целом является метрологически значимым и не может быть изменено преднамеренно или случайно после утверждения типа.

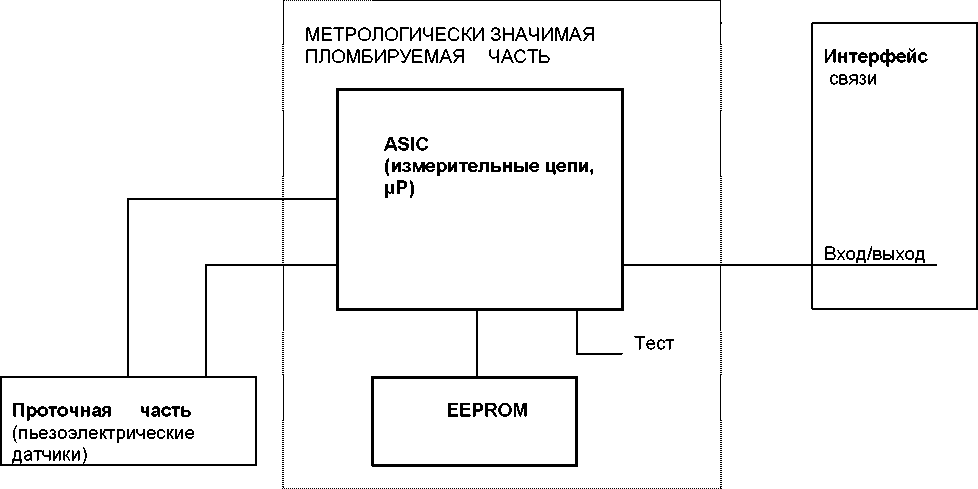

Функциональная блок-схема расходомера приведена на схеме 2.
Схема 2.
Аппаратная часть с ПЗУ (постоянным запоминающим устройством), в котором хранится программа, размещается в закрытом опломбированном корпусе с интерфейсом связи для подключения устройств, не подлежащих контролю.
В функции программного обеспечения входят: сбор измерительной информации о температуре и объему теплоносителя, обработка ее (вычисление тепловой энергии, массы, расхода, мощности), представление измерительной информации и параметров, характеризующих данный вычислитель на дисплее, хранение результатов в долговременной памяти ППЗУ и передачу данных через интерфейс связи. Все команды и данные, поступающие через интерфейс связи, все комбинации кнопок пользовательского интерфейса, все настраиваемые параметры документированы. Метрологически значимые параметры защищены от преднамеренного или случайного изменения. Снять защиту, можно только повредив пломбу.
Программное обеспечение в целом является метрологически значимым и не может быть изменено преднамеренно или случайно после утверждения типа.
Загрузка программного обеспечения невозможна.
Функциональная блок-схема тепловычислителя MULTICAL 602 приведена на схеме 3.
Интерфейс датчиков расхода
Метрологически значимая,
защищенная пломбой часть счетчика (программа)
Интерфейс данных (связи)
импульсный интерфейс V1 V2 V3
V4
ППЗУ
хранение:
параметры, архивированные и резервированые данные
Дисплей
Защита |
т | ||
ПЗУ с программой |
Интерпретатор данных | ||
sw1 записи |
вычислителя | ||
—о о--> |
(Прошивка) | ||
—о о--> | |||
sw2 СБРОС | |||
Сброс | |||
Само- | |||
контроль |
т
Интерпретатор интерфейса пользователя
ИК порт
Разъем модуля
«верха»
Разъем на монтажной плате в днище вычислителя
Интерфейс датчиков
температуры
Т1
Т2
Т3
Цепи температурных входов
Интерфейс пользователя |
■ о sw3 h о ■ ■ |
П о sw4 h о ■ ■ |
кнопка |
кнопка | |
главного |
архивного | |
меню (М) |
подменю (S) |
Схема 3.
Идентификация метрологически значимых параметров осуществляется путем использования уникального номера Прог №, описывающего параметры в следующем виде:
Прог. № |
A |
B |
CCC(V1) |
CCC(V2) | |
□ |
□ |
□ □ □ |
□ □ □ | ||
Датчик расхода (местоположение) К- фактор - Подача |
3 | ||||
- Обратка |
4 | ||||
Энергия (ед. измерения) ГДж |
2 | ||||
кВт^ч |
3 | ||||
МВт^ч |
4 | ||||
Гкал |
5 | ||||
Делитель импульсов датчика расхода |
ССС |
ССС |
Все ССС - коды и соответствующие им делители импульсов (коэффициенты деления) документированы в техническом описании MULTICAL 602.
Прог. № может быть считан через интерфейс данных или выведен на дисплей, кроме того, он напечатан на этикетке тепловычислителя.
Идентификационные данные программного обеспечения (ПО) в соответствии с таблицей
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификаци-ионный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма ) |
Алгоритм вычисления цифрового идентификатора ПО |
Прошивка |
5098-735 |
Rev.B 1(хххх0201) |
7978 |
CRC16 |
(встроенная про- |
Rev.C1(xxxx0301) |
22184 | ||
грамма) |
Rev.D1(xxxx0401) |
21140 | ||
MULTICAL 602 |
Rev.E1(xxxx0501) |
50975 |
и преднамеренных изменений в
Уровень защиты ПО от непреднамеренных соответствии с МИ 3286-2010 - уровень С.
Знак утверждения типа
Знак утверждения типананосится на табличку с техническими характеристиками
теплосчетчика на лицевой
панели тепловычислителя и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений изложены в Руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к теплосчетчикам MULTICAL UF:-
1. ГОСТ Р ЕН 1434-1-2011 «Теплосчетчики. Часть 1. Общие требования».
-
2. ГОСТ Р 51649-2000 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».
-
3. Техническая документация фирмы «Kamstrup A/S».
Поверка
Поверка».Программное обеспечение в целом является метрологически значимым и не может быть изменено преднамеренно или случайно после утверждения типа.
Функциональная блок-схема расходомера приведена на схеме 2.
Схема 2.
Аппаратная часть с ПЗУ (постоянным запоминающим устройством), в котором хранится программа, размещается в закрытом опломбированном корпусе с интерфейсом связи для подключения устройств, не подлежащих контролю.
В функции программного обеспечения входят: сбор измерительной информации о температуре и объему теплоносителя, обработка ее (вычисление тепловой энергии, массы, расхода, мощности), представление измерительной информации и параметров, характеризующих данный вычислитель на дисплее, хранение результатов в долговременной памяти ППЗУ и передачу данных через интерфейс связи. Все команды и данные, поступающие через интерфейс связи, все комбинации кнопок пользовательского интерфейса, все настраиваемые параметры документированы. Метрологически значимые параметры защищены от преднамеренного или случайного изменения. Снять защиту, можно только повредив пломбу.
Программное обеспечение в целом является метрологически значимым и не может быть изменено преднамеренно или случайно после утверждения типа.
Загрузка программного обеспечения невозможна.
Функциональная блок-схема тепловычислителя MULTICAL 602 приведена на схеме 3.
Интерфейс датчиков расхода
Метрологически значимая,
защищенная пломбой часть счетчика (программа)
Интерфейс данных (связи)
импульсный интерфейс V1 V2 V3
V4
ППЗУ
хранение:
параметры, архивированные и резервированые данные
Дисплей
Защита |
т | ||
ПЗУ с программой |
Интерпретатор данных | ||
sw1 записи |
вычислителя | ||
—о о--> |
(Прошивка) | ||
—о о--> | |||
sw2 СБРОС | |||
Сброс | |||
Само- | |||
контроль |
т
Интерпретатор интерфейса пользователя
ИК порт
Разъем модуля
«верха»
Разъем на монтажной плате в днище вычислителя
Интерфейс датчиков
температуры
Т1
Т2
Т3
Цепи температурных входов
Интерфейс пользователя |
■ о sw3 h о ■ ■ |
П о sw4 h о ■ ■ |
кнопка |
кнопка | |
главного |
архивного | |
меню (М) |
подменю (S) |
Схема 3.
Идентификация метрологически значимых параметров осуществляется путем использования уникального номера Прог №, описывающего параметры в следующем виде:
Прог. № |
A |
B |
CCC(V1) |
CCC(V2) | |
□ |
□ |
□ □ □ |
□ □ □ | ||
Датчик расхода (местоположение) К- фактор - Подача |
3 | ||||
- Обратка |
4 | ||||
Энергия (ед. измерения) ГДж |
2 | ||||
кВт^ч |
3 | ||||
МВт^ч |
4 | ||||
Гкал |
5 | ||||
Делитель импульсов датчика расхода |
ССС |
ССС |
Все ССС - коды и соответствующие им делители импульсов (коэффициенты деления) документированы в техническом описании MULTICAL 602.
Прог. № может быть считан через интерфейс данных или выведен на дисплей, кроме того, он напечатан на этикетке тепловычислителя.
Идентификационные данные программного обеспечения (ПО) в соответствии с таблицей
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификаци-ионный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма ) |
Алгоритм вычисления цифрового идентификатора ПО |
Прошивка |
5098-735 |
Rev.B 1(хххх0201) |
7978 |
CRC16 |
(встроенная про- |
Rev.C1(xxxx0301) |
22184 | ||
грамма) |
Rev.D1(xxxx0401) |
21140 | ||
MULTICAL 602 |
Rev.E1(xxxx0501) |
50975 |
и преднамеренных изменений в
Уровень защиты ПО от непреднамеренных соответствии с МИ 3286-2010 - уровень С.
Тип прибора
Единицы измерений количества тепла (энергии): Единицы измерений объема
Датчики температуры
Диапазон измерения температуры теплоносителя, °С
Диапазон измерения разности температур, К Диаметры условные Ду, мм
Диапазон минимальных расходов qp, м3/ч
Диапазон переходных расходов qp, м3/ч
Диапазон номинальных расходов qp, м3/ч
Диапазон максимальных расходов qp, м3/ч Динамический диапазон qi:qp
qs:qp
Комбинированный теплосчетчик кВт^ч, МВт^ч, ГДж или Гкал 3 м
Pt100 и Pt500 от 2 до 180 от 3 до 170
15; 20; 25; 40; 50; 65; 80; 100; 150; 200; 250 от 0,006 до 10 от 0,024 до 40 от 0,6 до 1000 от 1,2 до 2000
1:100
2:1 Предел допускаемой абсолютной погрешности измерения температуры, °С Число каналов измерения расхода
±(0,4+0,005 ‘ t)
2
Пределы допускаемой относительной погрешности измерения энергии при разности температур, %:
3<At<10°C 10<At<20°C
20<At
Пределы допускаемой относительной погрешности в интервалах измеряемого расхода, %
Рабочая среда
Номинальное давление PN 16, PN25
Пределы допускаемой относительной погрешности измерения времени, %
Батарейное питание, В (пост. тока, литиевый D элемент)
Сетевое питание 230 В +15/-30%, от 48 до 52 Гц
24 В ± 50%, от 48 до 52 Гц Потребляемая мощность, Вт
Масса, кг от 1,8 до 137 в зависимости от модификации
Емкость отсчетного устройства (дисплея), значащих разрядов
Цена единицы младшего разряда по температуре, °С
Цена единицы младшего разряда по объему, м3 от 0,001 до 1
Цена единицы младшего разряда по тепловой энергии, Гкал от 0,001 до 0,01
Условия эксплуатации:
температура окружающего воздуха, °С (без конденсации, закрытые помещения) Температура хранения, °С Степень защиты: |
от плюс 5 до плюс 55 от минус 25 до плюс 60 |
- вычислитель - датчики температуры Срок службы, лет |
IP 54 IP 65 12 |
Знак утверждения типа наносится на табличку с техническими характеристиками |
теплосчетчика на лицевой |
панели тепловычислителя и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измерений
Обозначение |
Наименование |
Кол. |
Примечание |
Тепловычислитель MULTICAL 602 |
1 | ||
Термометры сопротивления Pt500 (Pt100) |
Компл. | ||
Преобразователь расхода усльтрозвуковой ULTRAFLOW |
1 или 2 | ||
66-99-603 |
Импульсный передатчик |
1 |
по отдельному заказу |
66-99-099 |
Инфракрасная оптоголовка USB |
1 |
по отдельному заказу |
66-99-102 |
Инфракрасная оптоголовка RS232 9 пин. |
1 |
по отдельному заказу |
66-99-106 |
RS232 кабель связи |
1 |
по отдельному заказу |
66-99-098 |
USB кабель связи |
1 |
по отдельному заказу |
66-99-399 |
Стенд для поверки тепловычислителей |
1 |
по отдельному заказу |
Руководство по монтажу и эксплуатации |
1 | ||
Методика поверки |
1 | ||
Паспорт |
1 |
Поверка осуществляется по МП 14503-14 «ГСИ. Теплосчетчики MULTICAL UF. Методика поверки», утвержденной ФГУП «ВНИИМС» 16.09.2013 г.
Основные средства поверки:
Установка поверочная по ГОСТ 8.156-83
Гидравлическая опрессовочная установка на давление до 4,0 МПа
Манометр до 4,0 МПа, погрешность ± 1 %
Частотомер электронно-счетный вычислительный ЧЗ-64.1 (Счетчик импульсов) Термометр с ценой деления 0,5 °С
Стенд для поверки тепловычислителей VERIFICATION EQUIPMENT MULTICAL 601 Секундомер СОСпр-2б-2-010, цена деления 0,2 с.
Мегаомметр, М4100/1, класс точности 1
Жидкостный термостат со стабильностью не хуже ± 0,01°С/5 мин., град. меньше 0,005 °С Прецизионный многоканальный измеритель температуры МИТ.
Изготовитель
Фирма «Kamstrup A/S», Дания8660, Industrivej, 28, Skanderborg, Denmark,
тел.: +45 89 93 10 00, факс +7 45 89 93 10 01,
info@kamstrup.dk www.kamstrup.dk,www.kamstrup.ru
Заявитель
ЗАО «Камструп»
141008, Р. Ф., Московская обл., г. Мытищи, ул. Колпакова, д. 26
тел. +7 (495) 545-00-01, факс. +7 (495) 545-00-02
info@kamstrup.ru , www.kamstrup.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Теплосчетчики состоят из трех функциональных частей: преобразователя расхода ультразвукового ULTRAFLOW (далее - расходомер) (Госреестр № 20308-04), вырабатывающего сигнал об объеме проходящего через него теплоносителя; подобранной пары термометров сопротивления Pt100 или Pt500, вырабатывающих сигнал о температурах теплоносителя на входе и выходе теплообменной системы и тепловычислителя MULTICAL 602 (Госреестр № 49806-12), предназначенного для обработки и вычислений количества тепла и объема теплоносителя по поступающим на его вход сигналам от датчиков температуры и расходомера. Расходомер устанавливается в подающем или обратном трубопроводе. Преобразователи температуры и расходомер связаны с вычислителем кабелями длиной до 10 м. При расстояниях от 10 до 50 метров между вычислителем и расходомером ставится импульсный передатчик. Вычислитель имеет дисплей, на котором отображается количество тепла и дополнительно, путем нажатия кнопок, накопленный объем, время работы, температура в подающем и обратном трубопроводе. Результаты измерений записываются в энергонезависимую память (EEPROM). Доступ к памяти возможен через инфракрасный оптический порт, расположенный на лицевой панели вычислителя с использованием оптической головки и ручного терминала (персонального компьютера). Для подключения к системам дистанционного сбора данных вычислитель комплектуется интерфейсным модулем соответствующего типа. Модули устанавливаются вне опломбированного отсека вычислителя и не требуют внеочередной поверки.
В зависимости от типа применяемых датчиков температуры тепловычислители имеют модификации:
MULTICAL 602 Тип 602-A с двухпроводными Pt100;
MULTICAL 602 Тип 602-В с четырехпроводными Pt500;
MULTICAL 602 Тип 602-C с двухпроводными Pt500;
MULTICAL 602 Тип 602-D с четырехпроводными Pt500 с импульсными входами 24В.
В зависимости от сферы применения тепловычислители программируются на работу в составе:
-
- теплосчетчика тепловой энергии (тепла);
-
- теплосчетчика энергии охлаждения (холода);
-
- комбинированного теплосчетчика тепла/ холода;
-
- со счетчиком воды.

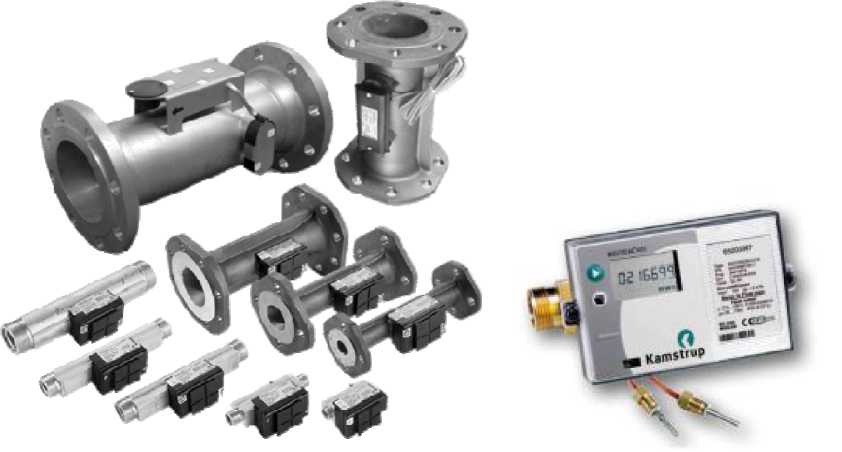

Общий вид теплосчетчика MULTICAL UF представлен на фото 1.
Фото 1. Общий вид теплосчетчика
Комплектация тепловычислителя сменными модулями, вариант питания, тип и длина проводов температурных датчиков, тип подключаемых расходомеров, сфера применения описываются условным обозначением с названием «Тип».

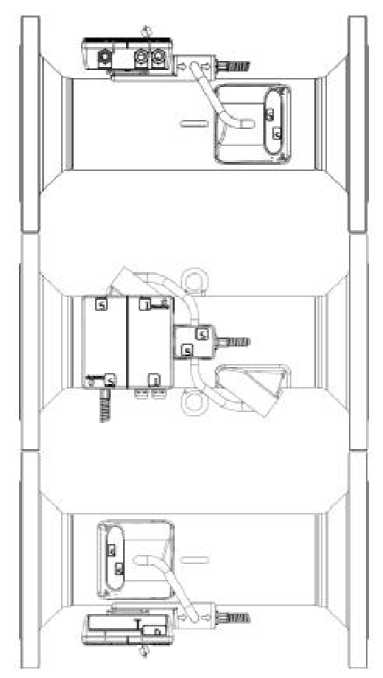

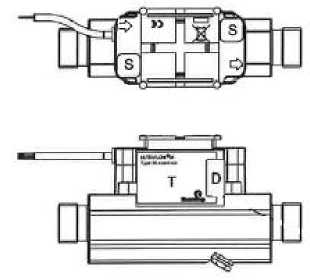

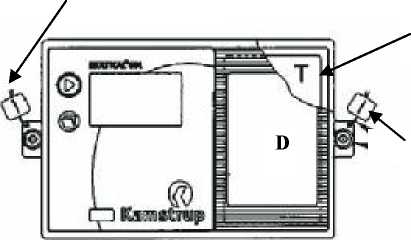

На схеме 1 указаны места пломбировки от несанкционированного доступа и место размещения наклеек, в том числе о поверке.
S - пломбирующие наклейки (заводские пломбы при выпуске из производства, а при периодической поверке оттиск поверительного клейма или поверительного клейма в виде наклейки)
I - место установки пломб поставщика тепла
Т - место поверительной наклейки.
D - место этикетки с характеристиками тепловычислителя и знаком утверждения типа.

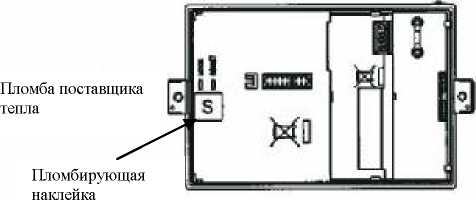

Пломба поставщика тепла
Поверительная наклейка
Схема 1.
Схема 1 (продолжение).
Обозначение |
Наименование |
Кол. |
Примечание |
Тепловычислитель MULTICAL 602 |
1 | ||
Термометры сопротивления Pt500 (Pt100) |
Компл. | ||
Преобразователь расхода усльтрозвуковой ULTRAFLOW |
1 или 2 | ||
66-99-603 |
Импульсный передатчик |
1 |
по отдельному заказу |
66-99-099 |
Инфракрасная оптоголовка USB |
1 |
по отдельному заказу |
66-99-102 |
Инфракрасная оптоголовка RS232 9 пин. |
1 |
по отдельному заказу |
66-99-106 |
RS232 кабель связи |
1 |
по отдельному заказу |
66-99-098 |
USB кабель связи |
1 |
по отдельному заказу |
66-99-399 |
Стенд для поверки тепловычислителей |
1 |
по отдельному заказу |
Руководство по монтажу и эксплуатации |
1 | ||
Методика поверки |
1 | ||
Паспорт |
1 |
Тип прибора
Единицы измерений количества тепла (энергии): Единицы измерений объема
Датчики температуры
Диапазон измерения температуры теплоносителя, °С
Диапазон измерения разности температур, К Диаметры условные Ду, мм
Диапазон минимальных расходов qp, м3/ч
Диапазон переходных расходов qp, м3/ч
Диапазон номинальных расходов qp, м3/ч
Диапазон максимальных расходов qp, м3/ч Динамический диапазон qi:qp
qs:qp
Комбинированный теплосчетчик кВт^ч, МВт^ч, ГДж или Гкал 3 м
Pt100 и Pt500 от 2 до 180 от 3 до 170
15; 20; 25; 40; 50; 65; 80; 100; 150; 200; 250 от 0,006 до 10 от 0,024 до 40 от 0,6 до 1000 от 1,2 до 2000
1:100
2:1 Предел допускаемой абсолютной погрешности измерения температуры, °С Число каналов измерения расхода
±(0,4+0,005 ‘ t)
2
Пределы допускаемой относительной погрешности измерения энергии при разности температур, %:
3<At<10°C 10<At<20°C
20<At
Пределы допускаемой относительной погрешности в интервалах измеряемого расхода, %
Рабочая среда
Номинальное давление PN 16, PN25
Пределы допускаемой относительной погрешности измерения времени, %
Батарейное питание, В (пост. тока, литиевый D элемент)
Сетевое питание 230 В +15/-30%, от 48 до 52 Гц
24 В ± 50%, от 48 до 52 Гц Потребляемая мощность, Вт
Масса, кг от 1,8 до 137 в зависимости от модификации
Емкость отсчетного устройства (дисплея), значащих разрядов
Цена единицы младшего разряда по температуре, °С
Цена единицы младшего разряда по объему, м3 от 0,001 до 1
Цена единицы младшего разряда по тепловой энергии, Гкал от 0,001 до 0,01
Условия эксплуатации:
температура окружающего воздуха, °С (без конденсации, закрытые помещения) Температура хранения, °С Степень защиты: |
от плюс 5 до плюс 55 от минус 25 до плюс 60 |
- вычислитель - датчики температуры Срок службы, лет |
IP 54 IP 65 12 |
|
