Номер по Госреестру СИ: 13919-07
13919-07 Счетчики холодной воды комбинированные
(Meitwin)
Назначение средства измерений:
Счетчики холодной воды комбинированные Meitwin предназначены для измерения объема жидкости в потоке.
Внешний вид.
Счетчики холодной воды комбинированные
Рисунок № 1
Внешний вид.
Счетчики холодной воды комбинированные
Рисунок № 2
Внешний вид.
Счетчики холодной воды комбинированные
Рисунок № 3
Внешний вид.
Счетчики холодной воды комбинированные
Рисунок № 4
Внешний вид.
Счетчики холодной воды комбинированные
Рисунок № 5
Внешний вид.
Счетчики холодной воды комбинированные
Рисунок № 6
Программное обеспечение
Программное обеспечение (далее - ПО) установлено только на счетчики MeitwinRF и является встроенным. ПО предназначено для опроса внутренних датчиков вращения турбины счетчика для определения количества прошедшей через него воды, обеспечения взаимодействия со встроенным радиомодулем, хранения в энергонезависимой памяти результатов измерений и их вывода на устройство индикации - жидкокристаллический дисплей.
ПО счетчиков является метрологически значимым, расположено на постоянном запоминающем устройстве, встроенном в микроконтроллер электронного блока счетного механизма. ПО защищено от записи, чтения и модификации встроенными средствами микроконтроллера. Программное обеспечение является неизменяемым и несчитываемым.
После установки счетчика на трубопровод и пуска через него воды ПО счетчика выполняет проверку целостности и корректности конфигурационных данных, в процессе работы непрерывно отслеживает разрешенный уровень доступа и не допускает несанкционированного изменения конфигурационных параметров без снятия пломб, выполняет контроль возможных неисправностей и отказов.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
MSRF firmware |
Номер версии (идентификационный номер) ПО |
1.1 или выше |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на шильдик, установленный на счетный механизм счетчика холодной воды комбинированного Meitwin типографским способом и в верхнюю часть титульного листа паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам холодной воды комбинированным MeitwinПриказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие условия
ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические условия
МОЗМ МР 49-1 Счетчики воды, предназначенные для измерения холодной питьевой воды и горячей воды
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МИ 1592-2015 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».
Основные средства поверки:
- рабочий эталон единиц объемного расхода и объема жидкости в потоке 3-го разряда согласно ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 № 256, в диапазоне значений соответствующему диапазону расхода поверяемого средства измерений с соотношением пределов допускаемой относительной погрешности эталона к пределам допускаемой относительной погрешности поверяемого средства измерений не менее 1:3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта или в свидетельство о поверке счетчиков холодной воды комбинированных Meitwin, а также на свинцовую (пластмассовую) пломбу или специальную мастику в соответствии с рисунками 3 и 4.
Изготовитель
Sensus GmbH Hannover, Германия
Адрес: Германия, Meineckestrasse 10, D-30880 Laatzen
VAT reg. no.: 01/DE 115507611
Телефон (факс): 0049 5102 74 3131 / 0049 5102 74 3110
Web-сайт: www.sensus.com
Е-mail: jens.schulz@xyleminc.com
Испытательные центры
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: (495) 437-55-77 / 437-56-66
E-mal: office@vniims.ru
Web-cайт: www.vniims.ru
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.
В части вносимых изменений
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон (факс): (843) 272-70-62, (843) 272-00-32
Web-cайт: www.vniir.org
Е-mail: office@vniir.org
Аттестат аккредитации ВНИИР - филиала ФГУП «ВНИИМ им. Д. И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
(Редакция приказа Росстандарта № 513 от 13.03.2020 г.)
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
Счетчики холодной воды комбинированные Meitwin состоят из основного турбинного счетчика, пружинного клапана и дополнительного крыльчатого счетчика типа XNP или дополнительного счетчика объемного типа 612 или типа RPD, которые установлены в одном корпусе, с фланцами. Счетчики устанавливаются на трубопроводах с минимальными прямолинейными участками 3DN перед и 1DN после счетчика.
Счетчики холодной воды комбинированные Meitwin оснащаются механическими, Hybrid, Encoder или электронными Electronic счетными механизмами. Механическое счетное устройство содержит масштабирующий редуктор со стрелочными и роликовыми указателями объема. Электронное счетное устройство имеет индикатор на жидких кристаллах. Магнитные муфты, передающее вращение от турбинного счетчика и крыльчатого счетчика в счетные устройства, конструктивно защищены от воздействия внешнего магнитного поля.
Кроме того, счетчики имеют следующие исполнения:
а) исполнение RPD - счетные механизмы обоих счетчиков одинаковые механические стрелочно-роликовые, с возможностью установки передатчиков импульсов типа Reed RD (герконовые) или оптического типа Opto OD в оба счетных механизма;
б) исполнение 612 - счетные механизмы обоих счетчиков механические стрелочнороликовые, счетный механизм основного счетчика с возможностью установки передатчиков импульсов типа Reed RD (герконовые) или оптического типа Opto OD, на счетный механизм дополнительного счетчика может быть установлен электронный модуль передачи импульсов и/или данных HRI;
в) исполнение 612MTW-HRI - счетный механизм дополнительного счетчика аналогичен механизму турбинного счетчика, на который может быть установлен электронный модуль передачи импульсов и/или данных HRI-Mei;
г) исполнение 612MTW-ER56 - счетные механизмы обоих счетчиков типа Encoder, совместимы с модулями передачи импульсов и/или данных HRI;
д) исполнение 612MTW - счетный механизм основного счетчика совместим с модулями передачи импульсов и/или данных HRI-Mei, механизм дополнительного счетчика совместим с модулями передачи импульсов и/или данных HRI.
При малых расходах и закрытом пружинном клапане поток воды проходит только через дополнительный счетчик. При увеличении расхода воды более 2,3 м3/ч происходит открытие пружинного клапана, и вода поступает на турбину основного счетчика, при этом часть потока продолжает проходить через дополнительный счетчик. Уменьшение расхода до величины менее 1,2 м3/ч вызывает обратный процесс - закрытие клапана и направление всего потока в дополнительный счетчик. Объем воды, прошедший через счетчик воды, является суммарным значением показаний крыльчатого и турбинного счетчиков.
Для дистанционной передачи показаний в счетчиках могут использоваться передатчики импульсов типа Reed RD (герконовые) или передатчики импульсов оптические типа Opto OD, а для дополнительного счетчика и импульсные передатчики типа HRI. Передатчики импульсов заказываются и приобретаются отдельно.
У передатчиков импульсов типа Reed RD 01 цена импульса 0,1 м3 или 1 м3 и они устанавливаются в соответствующее гнездо счетного устройства, обозначенное на циферблате стрелкой с надписью цены импульса.
Передатчики импульсов оптические типа Opto OD 01 с ценой импульса 0,001 м3 или 0,01 м3 и типа Opto OD 03 с ценой импульса 0,01 м3 или 0,1 м3 фиксируются на счетном устройстве в гнезде, обозначенном стрелкой и надписью ОРТО.
Счетчики холодной воды комбинированные Meitwin выпускаются в двух модификациях : Meitwin и MeitwinRF.
Счетчики холодной воды комбинированные MeitwinRF оснащены электронным счетным механизмом с автономным источником питания и встроенным радиомодулем, обеспечивающим беспроводную передачу текущих и архивных показаний.

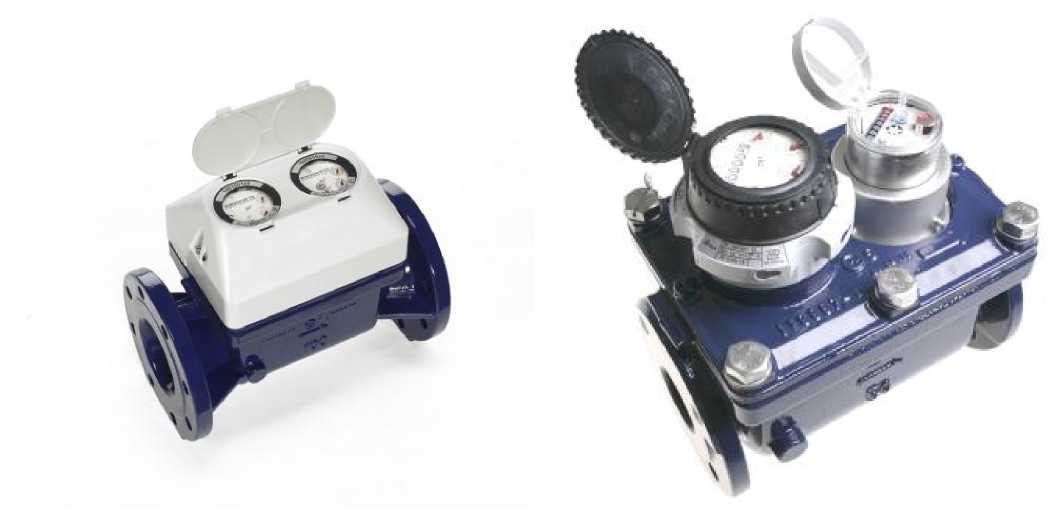

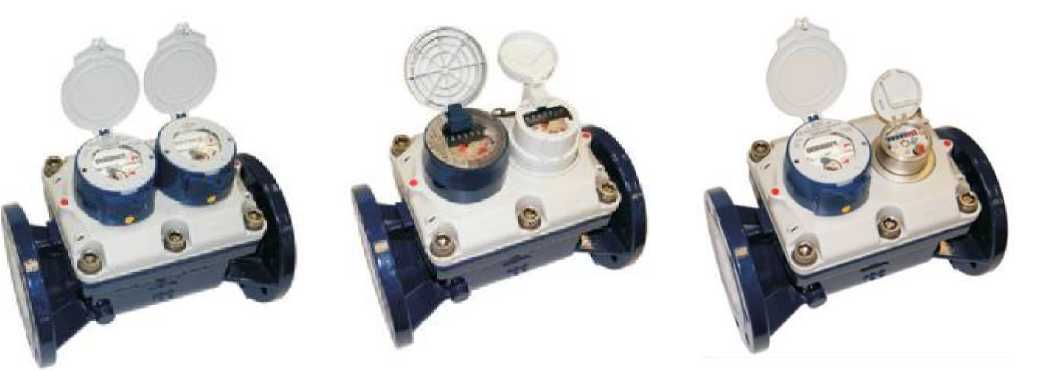

Общий вид счетчиков холодной воды комбинированных Meitwin представлен на рисунке 1.
а) Исполнение RPD б) Исполнение 612
в) Исполнение 612MTW-HRI г) Исполнение 612MTW-ER56 д) Исполнение 612MTW
Рисунок 1 - Общий вид счетчиков холодной воды комбинированных Meitwin

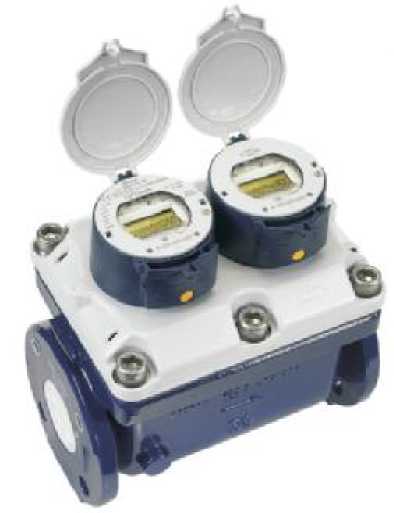

Общий вид счетчиков холодной воды комбинированных MeitwinRF с электронными счетными механизмами представлен на рисунке 2.
Рисунок 2 - Общий вид счетчиков холодной воды комбинированных MeitwinRF с электронными счетными механизмами

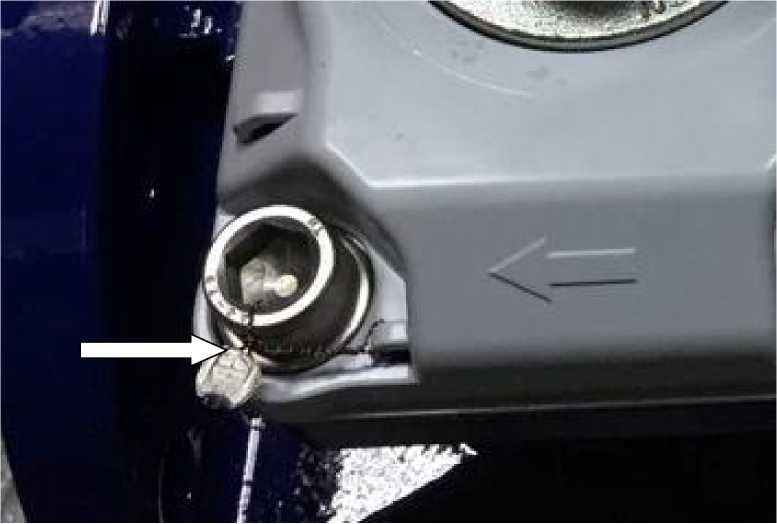

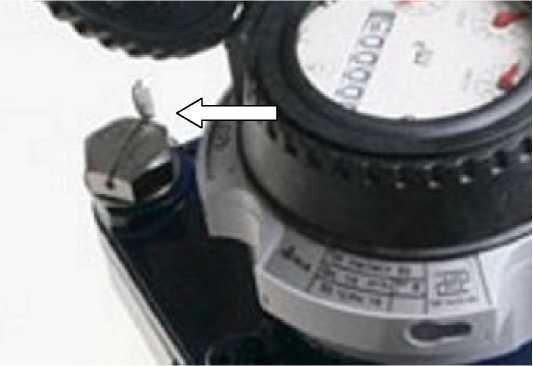

Пломбирование счетчиков холодной воды комбинированных Meitwin осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу. Пломба навешивается на внешнюю боковую сторону счетчика посредством проволоки, проведенной через отверстие в шляпке винта, соединяющей измерительную камеру и счетный механизм. Место пломбировки счетчиков холодной воды комбинированных Meitwin представлено на рисунке 3.
Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков холодной воды комбинированных Meitwin

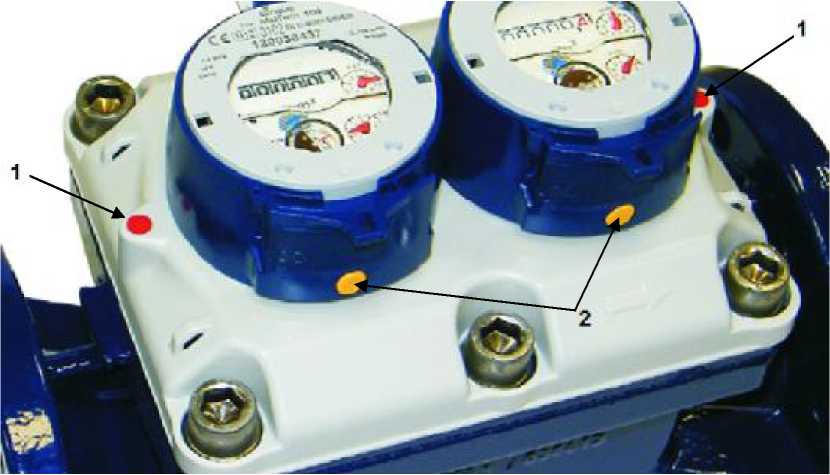

Пломбирование счетчиков холодной воды комбинированных Meitwin с дополнительным счетчиком объемного типа 612, а также MeitwinRF осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу. Пломба навешивается на внешнюю боковую сторону счетчика посредством проволоки, проведенной через отверстие в головке болта, соединяющей измерительную камеру и счетный механизм (рис. 4).
Пластиковый кожух, закрывающий плиту, разделяющую измерительную камеру и счетные механизмы, крепится на два винта, на которые наносится знак поверки давлением на пластмассовые пломбы или специальную мастику (рис. 4, поз. 1, 2). Место пломбировки счетчиков холодной воды комбинированных Meitwin с дополнительным счетчиком объемного типа 612, а также MeitwinRF представлено на рисунке 4.
Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков холодной воды комбинированных Meitwin с дополнительным счетчиком объемного типа 612, а также MeitwinRF
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение характеристики | |||
Номинальный диаметр |
DN50 |
DN65 |
DN80 |
DN100 |
Наименьший расход воды, м3/ч |
0,02 | |||
Переходный расход воды, м3/ч |
0,0375 | |||
Номинальный расход воды, м3/ч |
50 |
70 |
120 |
180 |
Наибольший расход воды, м3/ч |
90 |
120 |
200 |
280 |
Метрологический класс |
С | |||
Переключение клапана при понижающемся расходе, м3/ч |
от 2,0 до 2,6 | |||
Переключение клапана при повышающемся расходе, м3/ч |
от 1,1 до 1,7 | |||
Пределы допускаемых значений относительной погрешности при измерении объема жидкости в потоке, % | ||||
- от наименьшего до переходного |
±5 | |||
- от переходного до наибольшего |
±2 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение характеристики | |||
Номинальный диаметр |
DN50 |
DN65 |
DN80 |
DN100 |
Измеряемая среда |
вода питьевая по СанПиН 2.1.4.1074-2001 | |||
Температура измеряемой среды, °C |
от +5 до +40 | |||
Давление измеряемой среды, МПа, не более |
1,6 | |||
Строительная длина, мм, не более |
270 |
300 |
300 |
360 |
Масса, кг, не более |
38,5 |
31,6 |
47 |
56 |
Условия эксплуатации: | ||||
- температура окружающего воздуха, ° С |
от + 5 до + 50 | |||
- относительная влажность окружающего воздуха при | ||||
35°С, не более, % |
98 | |||
Средний срок службы, лет |
12 | |||
Средняя наработка на отказ, ч |
100000 |
