Номер по Госреестру СИ: 11742-09
11742-09 Микроомметры
(Ф4104-М1)
Назначение средства измерений:
Микроомметры Ф4104-М1 (далее по тексту - микроомметры) предназначены для измерения сопротивления постоянному току.
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 232
Внешний вид.
Микроомметры
Рисунок № 1
Внешний вид.
Микроомметры
Рисунок № 2
Внешний вид.
Микроомметры
Рисунок № 3
Notice: Undefined offset: 3 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 4 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 5 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 6 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 7 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 8 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 9 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 25.06.2019
Номер записи - 84095
ID в реестре СИ - 306495
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Э378, Ф4104-М1", Ф4104-М1, Ф4104-М, Ф4104, Ф4101-М1, Ф 4104-М1, нет модификаций, Нет модификации, нет, модификации нет, мод.Ф4104-М1, мод. Ф4104-М1, Микроомметр Ф4104-М1, Без модификации, -,
Производитель
Изготовитель - ПАО "Уманский завод "Мегомметр"
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник уведомлений об осуществлении деятельности является копией соответствующего реестра ФГИС «АРШИН» и содержит сведения об организациях, осуществляющих деятельность по производству эталонов единиц величин, стандартных образцов и средств измерений.
Реестр формируется во исполнении Статьи 15 Федерального закона от 26.06.2008 N 102-ФЗ «Об обеспечении единства измерений».
Статья 15. Федеральный государственный метрологический надзор.
3. Юридические лица представляют уведомления о начале своей деятельности по производству эталонов единиц величин, стандартных образцов и средств измерений в порядке, установленном Федеральным законом от 26 декабря 2008 года N 294-ФЗ "О защите прав юридических лиц и индивидуальных предпринимателей при осуществлении государственного контроля (надзора) и муниципального контроля".
Статистика
Кол-во поверок - 1035
Выдано извещений - 52
Кол-во периодических поверок - 1028
Кол-во средств измерений - 42
Кол-во владельцев - 12
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2234 от 2021.10.08 Об утверждении типов стандартных образцов
№1936 от 2019.08.20 Об утверждении типов средств измерений
Наличие аналогов СИ: Микроомметры (Ф4104-М1)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
11742-09 Микроомметры (Ф4104-М1) ОАО "Уманский завод "Мегомметр" (УКРАИНА г.Умань) |
67399-17 Анализаторы растворенного водорода (МАРК-509) Общество с ограниченной ответственностью "ВЗОР" (ООО "ВЗОР") (РОССИЯ г. Нижний Новгород) |
11742-09 Микроомметры (Ф4104-М1) ОАО "Уманский завод "Мегомметр" (УКРАИНА г.Умань) |
67447-17 Измерители электрического сопротивления (Микромиллиомметры ИКС-1А) ООО "Челэнергоприбор" (РОССИЯ г.Челябинск) |
11742-09 Микроомметры (Ф4104-М1) ОАО "Уманский завод "Мегомметр" (УКРАИНА г.Умань) |
20174-11 Микроомметры малогабаритные переносные (ИКС-5) ООО "Челэнергоприбор" (РОССИЯ г.Челябинск) |
Все средства измерений ООО "Челэнергоприбор"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
11374-09 25.06.2019 |
Измерители сопротивления заземлений, Ф4103-М1 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
11742-09 25.06.2019 |
Микроомметры, Ф4104-М1 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
12004-89 25.06.2019 |
Измерители расстояния до места повреждения кабеля, ЦР0200 (старое обозначение ЦРО 200) ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
2 года; с 2004 г. - 1 год |
12005-11 12.12.2016 |
Измерители напряжения прикосновения и тока короткого замыкания, ЭК0200 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
2 года |
14883-95 25.06.2019 |
Мегаомметры, ЭС0202/1-Г, ЭС0202/2-Г (старое обозначение ЭСО202/1,2, ЭСО202/1,2-Г) ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
21320-11 12.12.2016 |
Мегаомметры, ЭС0210, ЭС0210-Г ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
21720-11 12.12.2016 |
Омметры, ЭС0212 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
31989-11 12.12.2016 |
Измерители параметров цепи фаза-ноль, ЦК0220 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
38890-13 10.09.2018 |
Мегаомметры, ЦС0202 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
44225-10 30.06.2021 |
Микроомметры, ЦС4105 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
44704-10 30.06.2021 |
Измерители сопротивления заземления, ЦС4107 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
49873-12 23.03.2027 |
Амперметры, вольтметры щитовые, МАК, МАР, МВК, МВР, ЭА, ЭВ ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
2 года |
57409-14 |
Мегаомметр, М4100/1 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
66415-17 19.01.2027 |
Омметры, М419 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
66419-17 19.01.2027 |
Омметры, ЭС0212 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
66429-17 19.01.2027 |
Приборы контроля изоляции, Ф4106, Ф4106А ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
66449-17 19.01.2027 |
Мегаомметры, ЭС0210, ЭС0210-Г ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
6738-11 12.12.2016 |
Омметры, М419 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
9069-11 12.12.2016 |
Приборы контроля изоляции, Ф4106 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
9444-84 25.06.2019 |
Измерители тока короткого замыкания цифровые, Щ41160 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
Город Ижевск входит в двадцатку важнейших городов России и в пятерку ведущих торговых центров на 1 000 человек. В настоящее время город по праву может использовать экономические, транспортные и культурные особенности страны, имея развитую оборонную, машиностроительную и металлургическую промышленность. И, кстати, Ижевский пруд является самым большим искусственным водоемом в Европе.
Географическое расположение Ижевска весьма удобно: существующая инфраструктура позволяет добраться практически в любую точку России - на самолете, поезде или автобусе. Например, перелет до Москвы длится всего 2 часа. К сожалению, пока аэропорт города не может похвастаться международным статусом, поэтому путешественникам из Удмуртии приходится ездить в Казань или Нижнекамск, где расположены ближайшие международные аэропорты.
Железнодорожная сеть традиционно высоко развита - всего в часе (или получасе - в зависимости от скорости движения) езды от Ижевска находится крупная железнодорожная станция Агрыз, а в паре часов - еще более крупная станция Балезино, где можно сделать пересадку или купить билет на проходящие поезда во всех направлениях.
Ижевск - развитый промышленный центр Удмуртии и Урала. Город известен в стране и в мире производством высококачественных сталей, развитым машиностроением, в частности: производством оружия и военной техники, стрелкового, охотничьего и нарезного оружия, автомобилей, приборостроения, пищевой промышленности. Основной целью развития промышленного сектора экономики г. Ижевска является сохранение и развитие имеющегося производственного потенциала путем его реструктуризации и адаптации к изменившимся экономическим условиям.
Основой экономического и социального развития города Ижевска является промышленное производство с долей численности работников 31,7% от среднесписочной численности работников организаций города Ижевска. Промышленные предприятия являются основными плательщиками налогов в бюджет города.
Отчет "Анализ рынка поверки в Ижевске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ижевск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Микроомметры малогабаритные переносные (ИКС-5)
Стоимость поверки Микроомметры малогабаритные переносные (ИКС-5)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Архангельский ЦСМ Архангельская область |
1545 | 2705 |
ФБУ Брянский ЦСМ Брянская область |
5351 | 2705 |
ФБУ Брянский ЦСМ Брянская область |
5885 | 2705 |
ФБУ Брянский ЦСМ Брянская область |
6252 | 2705 |
ФБУ Владимирский ЦСМ Владимирская область |
1852 | 2705 |
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 250
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 258
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на крышку отсека питания методом сеткографии и типографским способом на титульный лист руководства по эксплуатации.
Лист № 3 Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методики (методы) измерений указаны в документе «Руководство по эксплуатации Ба2.722.054 РЭ».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к микроомметрам Ф4104-М1
ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия";
ГОСТ Р 51350-99 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования»;
ТУ25-7534.0010-88 «Микроомметры Ф4104-М1. Технические условия».
Лист № 4 Всего листов 4
Поверка
Поверкаосуществляется согласно ГОСТ 8.409-81 «Омметры. Методы и средства поверки» Перечень основного оборудования, необходимого для поверки:
- шунт 75ШСМ ; кл. т. 0,5; номинальный ток 150 А;
- шунт 75ШСМ ; кл. т. 0,5; номинальный ток 750 А;
- шунт 75ШСМ ; кл. т. 0,5; номинальный ток 1500 А;
- шунт 75 ШП ; кл . т . 0,2; номинальный ток 15 А ;
- шунт 75 ШП ; кл . т . 0,2; номинальный ток 1,5 А;
- катушка 1 мОм; |
электрического |
сопротивления |
Р310; |
кл. т. |
0,01; |
номинальное |
- катушка 10 мОм; |
электрического |
сопротивления |
Р310; |
кл. т. |
0,01; |
номинальное |
- катушка |
электрического |
сопротивления |
Р321; |
кл. т. |
0,01; |
номинальное |
100 мОм;
- магазин сопротивлений 0,01-12222,21 Ом; |
Р4830/1; |
кл. т. |
0,05; |
пределы |
измерения |
- магазин сопротивлений 0,1-99999,9 Ом; |
Р33 |
кл. т. |
0,2; |
пределы |
измерения |
- магазин сопротивлений |
Р4002 |
кл. т. |
0,05; |
пределы |
измерения |
1-104-1-1012 Ом;
сопротивление сопротивление сопротивление сопротивлений сопротивлений сопротивлений
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 367
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 377
Изготовитель
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 367
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 377
ПАО «Уманский завод «Мегомметр»
Адрес: 20300, Украина, г. Умань, Черкасская обл., ул. Советская, д. 49 тел.: +38 (04744) 3-32-96, факс: +38 (04744) 3-70-18, 3-80-27
е-mail: megommetr@um.ck.ua
Экспертиза проведена
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru.
Заместитель Руководителя Федерального агентства по техническому регулированию и метрологии
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 414
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 432
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 440
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 449
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 358
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 468
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 478
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 232
Принцип действия микроомметров основан на измерении величины падения напряжения на измеряемом сопротивлении при прохождении через него оперативного тока заданной величины.
Микроомметр выполнен в пластмассовом корпусе со съемной крышкой и ремнем для переноски. В нижней части корпуса расположен отсек для установки блоки питания или химических источников тока. На лицевой панели расположены отсчетное устройство, зажимы для подключения электродов, органы управления и индикации, розетка для подключения микроомметра к сети переменного тока напряжением 220 В. Микроомметр состоит из следующих основных узлов: блок питания, стабилизатор тока, измерительный усилитель с фильтром НЧ, генератор синхронизирующих импульсов.

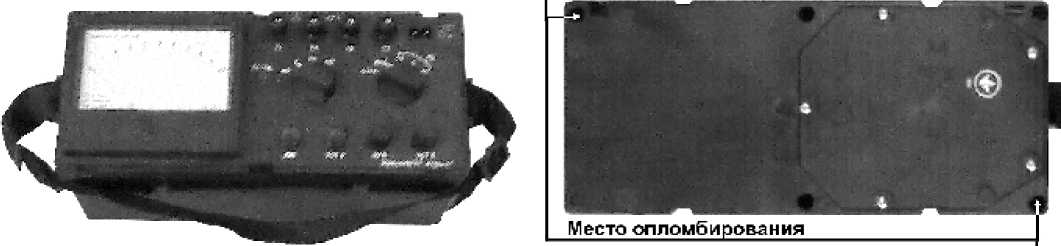

Фотографии микроомметра и мест опломбирования приведены на рисунке 1.
Оттиск клейма ОТК
Оттиск клейма
Рисунок 1. Фотографии микроометра Ф4104-М1
Лист № 2 Всего листов 4
Таблица 1
Диапазон измерений |
Ток в измеряемом сопротивлении, А |
Длительность импульса измерительного тока, мс, не более | |
мин. |
макс. | ||
0 - 100 мкОм; 0 - 1 мОм; 0 - 10 мОм |
3 |
4 |
160 |
0 - 100 мОм; 0 - 1 Ом; 0 - 10 Ом |
0,6 |
0,8 |
800 |
0 - 100 Ом; 0 - 1 кОм; 0 - 10 кОм |
0,640-3 |
0,840-3 |
постоянный ток |
0 - 100 кОм; 0 - 1 МОм; 0 - 10 МОм |
0,640-6 |
0,840-6 |
постоянный ток |
Таблица 2
Наименование параметра |
Значение |
Классы точности:
|
4,0
|
Время установления рабочего режима, мин, не более |
1 |
Продолжительность непрерывной работы, ч, не менее |
8 |
Время перерыва до повторного включения, мин, не менее |
5 |
Мощность, потребляемая от сети переменного тока, В •А, не более |
4 |
Питание: -от химических источников постоянного тока (девять элементов А373) напряженим, В -от внешнего источника переменного тока напряжением, В |
от 10,5 В до 15 В 220 ± 22 |
Чатота питающей сети, Гц |
50 ± 0,5 или 60 ± 0,5 |
Питание от сети переменного тока напряжением, В | |
Рабочие условия применения:
|
от минус 30 до плюс 50 до 90 |
Габаритные размеры, мм, не более: |
305 х 125 х 155 |
Масса, кг, не более |
2,3 |
Средняя наработка на отказ, ч |
10 000 |
Средний срок службы, лет |
10 |
