Номер по Госреестру СИ: 11735-06
11735-06 Расходомеры жидкости турбинные
(PTF, PNF)
Назначение средства измерений:
Расходомеры жидкости турбинные типов PTF и PNF (далее - расходомеры) предназначены для измерений объемного расхода и объема протекающих по трубопроводам жидкостей в рабочих условиях с приведением к стандартной температуре, а также преобразования объемного расхода в последовательность электрических импульсов, частота которых пропорциональна расходу.
Область применения - системы технологического контроля и коммерческого учета разнообразных жидкостей в различных отраслях промышленности: нефтяной, нефтеперерабатывающей, нефтехимической, химической, пищевой и др. а также в составе эталонных расходомерных установок, поверочных измерительных комплексов.
Расходомеры в комплекте с вычислителем применяются в автоматизированных системах измерения, управления и регулирования, в составе вычислительных измерительных комплексов.

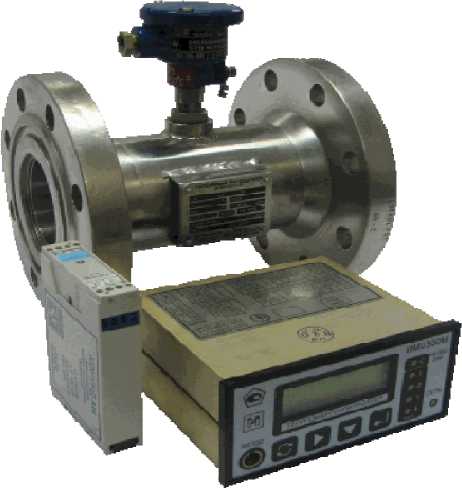

Внешний вид.
Расходомеры жидкости турбинные
Рисунок № 1
Внешний вид.
Расходомеры жидкости турбинные
Рисунок № 2
Notice: Undefined offset: 2 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 3 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 4 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 5 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 6 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 7 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 8 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 9 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 250
Программное обеспечение
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 250
Сведения о программном обеспечении вторичных преобразователей, которые могут применяться в комплекте с расходомерами, приведены в описаниях типа средств измерений соответствующих вторичных преобразователей.
Знак утверждения типа
Знак утверждения типананосится на паспорт и руководство по эксплуатации турбинного преобразователя расхода жидкости, а также на табличку, прикрепленную к преобразователю, фотохимическим или ударным методом, или в виде голографической наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений приведены в Руководстве по эксплуатации
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам жидкости турбинным типов PTF и PNF-
1 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости»;
-
2 ТУ 38.45910240-05 «Расходомеры жидкости турбинные типов PTF и PNF. Технические условия».
Поверка
Поверкаосуществляется по документу МП 11735-06:
-
1. «Государственная система обеспечения единства измерений, Расходомеры жидкости турбинные типов PTF и PNF. Методика поверки», утверждена ГЦИ СИ ФГУП ВНИИМС в 2004 г;
-
2. «Расходомеры жидкости турбинные типов PTF и PNF. Рабочие эталоны. Методика поверки», утверждена ГЦИ СИ ФГУП ВНИИМС в 2004 г;
-
3. «Расходомеры жидкости турбинные типов PTF и PNF. Инструкция по поверке» Согласована с ФГУП ВНИИР в 1992 г.
При проведении поверки применяются:
1 .Трубопоршневые поверочные установки (ТПУ):
-
- ТПУ-4", диапазон расходов 0,5 - 70 м3/ч с пределом основной относительной погрешности ± 0,05 %;
-ТПУ-16", диапазон расходов 15 - 700 м3/ч с пределом основной относительной погрешности ± 0,05 %;
-ТПУ-30", диапазон расходов 50 - 1400 м3/ч с пределом основной относительной погрешности ± 0,05 %;
-
2. Расходомерная поверочная установка (РПУ) на базе турбинных преобразователей расхода - рабочих эталонов (ТПРЭ) типа PTF и PNF. Основная относительная погрешность РПУ должна быть не хуже ± 0,08 %;
-
3. Частотомер типа Ф5041;
-
4. Счетчики импульсов типа Ф5007;
-
5. Термометры типа ТЛ с пределами измерения 0....55°С ценой деления 0,1 °С по ГОСТ 215;
-
6. Манометры типа МО с пределами измерений 0....1,6 МПа класса 0,4;
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 367
Изготовитель
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 367
ООО "ЕНХА"
Юридический адрес: 308023, г. Белгород, ул. Студенческая, 16 Почтовый адрес: 308023, г. Белгород, ул. Студенческая, 16 Тел./факс: +7 (4722) 26-42-46, e-mail: sale@enha.ru
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 414
Испытательный центр
Государственный центр испытаний средств измерений ОАО «НИИТеплоприбор» 129085, г. Москва, проспект Мира, 95
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 358
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 468
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 478
Расходомер конструктивно состоит из нескольких отдельных блоков.
Принцип действия основан на бесконтактном преобразовании скорости вращения ротора, пропорциональной объемному расходу жидкости, в электрический сигнал с частотой, пропорциональной скорости вращения.
Преобразование осуществляется преобразователем сигналов индукционным ПСИ-90 и основано на явлении возникновения переменной ЭДС самоиндукции в катушке индуктивности, находящейся в постоянном магнитном поле, при изменении магнитной индукции этого поля. Изменение магнитного поля происходит при пересечении его силовых линий лопатками ротора, изготовленными из магнитной стали, а при изготовлении ротора из немагнитных материалов - ферромагнитными стержнями, равномерно расположенными по окружности образующей ротора.
Сигнал с ПСИ-90 непосредственно, либо через формирователь входного сигнала ФВС-90 подается на вход вторичного преобразователя, осуществляющего вычисление значений расхода, объема, массы, индикацию измеряемых величин на цифровом индикаторе или дисплее.
Преобразователи сигналов ПСИ-90Ф и ПСИ-90Н имеют встроенный формирователь сигналов, обеспечивающий усиление сигнала и формирование прямоугольных импульсов напряжения или тока с частотой, равной частоте индуктированного сигнала ПСИ-90Ф или импульсов с нормированной ценой по расходу для ПСИ-90Н. Питание ПСИ-90Ф и ПСИ-90Н осуществляется от источника постоянного напряжения.
Преобразователь сигналов индукционный и формирователь входного сигнала имеют взрывобезопасное исполнение уровня Exib ПС Т5.
Устройство и принцип работы ТПР.
ТПР состоит из следующих основных частей: корпуса, узла ротора (турбинки), держателей оси с дефлекторами, подшипников.
Рисунок 1 - Внешний вид расходомера
Конструктивные решения обеспечивают уравновешивание ротора ТПР типов PTF и PNF в осевом направлении в пределах измеряемых расходов жидкости, что исключает дополнительное трение о торцевые поверхности деталей подшипникового узла и обеспечивает требуемую точность и стабильность измерений. Это достигается за счет сужения потока жидкости входным дефлектором, резкого увеличения скорости потока и уменьшения статического давления на входе в ротор с последующим расширением на заднем дефлекторе на выходе из ротора, снижения его скорости и повышением статического давления. Давление за ротором становится выше, чем на входе в него, разность этих давлений, изменяющаяся в диапазоне расходов, противоположно направлена по отношению к изменяющемуся динамическому напору потока, компенсируя его изменение.
В мультивязкостных ТПР типа PTF-H с целью обеспечения постоянства коэффициента преобразования ТПР в широком диапазоне значений вязкости измеряемой жидкости применены следующие конструктивные решения:
а) ТПР не имеет дефлекторов, что обеспечивает снижение гидравлического сопротивления потока на его сужении и расширении;
б) ротор имеет значительную длину при малом количестве лопастей (2...4 шт.), что обеспечивает его достаточный вращающий момент при снижении гидравлического трения жидкости о рабочие поверхности ротора;
в) рабочие поверхности ротора выполнены в форме геликоиды;
г) ротор имеет два узла подшипников скольжения, разнесенных к его концам;
д) так как отсутствует уравновешивание ротора в осевом направлении, подшипниковый узел, кроме радиального подшипника, имеет упорный подшипник, который образует с подшипником ротора пару «сферическая поверхность-плоскость».
Для исключения возможности несанкционированного вмешательства предусмотрены места для установки пломб в соответствии с МИ 3002-2006 "ГСИ. Рекомендация. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок".
В комплект поставки расходомера жидкости турбинного с учетом конкретного заказа входят оборудование и документы согласно таблице 3.
Таблица 3
Обозначение документа |
Наименование и условное обозначение |
Количество |
Примечание |
ТУ 38.45910240-05 |
Расходомер жидкости турбинный в том числе: |
1 комплект | |
ТУ 38.45910240-05 |
Турбинный преобразователь расхода (ТПР) |
1...4 шт. |
По требованию заказчика |
ТУ 107-99 |
Преобразователь сигналов индукционный ПСИ-90-1(2) или ПСИ-90Ф-1(2) |
1(2) шт. на каждый ТПР |
Количество - по требованию заказчика |
ТУ87.5001-91 |
Формирователь входного сигнала ФВС90 |
по числу ПСИ |
При комплектации ТПР ПСИ-90-1(2); по требованию |
Вторичный преобразователь тип |
1 ком плект | ||
ТУ95.1.01.00.05 |
ИРГА-2 | ||
ИМ23.00.00.001ТУ |
ИМ2300, ИМ2300Ех | ||
или другого типа | |||
ГОСТ 6651 |
Т ермопреобразователь сопротивления согласно ГОСТ 6651 |
Количество - по числу каналов измерения |
Термопреобразователь с частотным или унифицированным токовым выходным сигналом |
1...3 шт. |
При количестве каналов измерения температуры больше 2 | |
Измерительный преобразователь избыточного давления с частотным или унифицированным токовым выходным сигналом |
1.. .2 шт. |
Количество - по числу каналов измерения давления, по требованию заказчика | |
Блоки питания преобразователей с унифицированным токовым выходным сигналом |
1...2 шт. |
При отсутствии во вторичных преобразователях встроенных источников питания токовых целей. Количество -в зависимости от числа используемых каналов измерения схем подключения | |
Барьеры искрозащиты |
При использовании расходомера во взрывоопасных зонах с комплектацией вторичным преобразователем в обыкновенном исполнении. Количество в зависимости от числа используемых каналов измерения и схемы подключения | ||
Струевыпрямитель |
1...4 ком плекта |
Количество - по числу ТПР; по требованию заказчика | |
Эксплуатационная документация | |||
Общая документация |
Количество определяется договором на поставку | ||
Е 880.00.05 РЭ |
Расходомеры жидкости турбинные типов PTF и PNF. Руководство по эксплуатации |
экз. | |
Е 880.00.05 ПС |
Расходомеры жидкости турбинные типов PTF и PNF. Паспорт |
1 экз. на 1 канал | |
Расходомеры жидкости турбинные типов PTF и PNF. Методика поверки |
экз. |
Наименование методики и количество экземпляров определяется договором на поставку | |
Документация на составные части расходомера жидкости турбинного |
экз. |
В соответствии с комплектом поставки составных частей | |
Комплекты монтажных частей и ЗИП составных частей расходомера жидкости турбинного |
компл. |
В соответствии с комплектом поставки составных частей |
Кроме этого, по дополнительному соглашению с заказчиком, может поставляться:
-
- турбинный преобразователь жидкости (ТПР) без вторичного прибора;
-
- одиночный комплект ЗИП;
-
- принтер;
-
- преобразователь интерфейсов;
-
- сигнальный кабель.
В комплект расходомера жидкости турбинного может входить, но изготовителем не поставляется, плотномер.
Расходомер жидкости турбинный может комплектоваться другими типами составных частей, если их технические параметры и характеристики соответствуют требованиям, изложенным в ТУ 38.45910240-05.
Диапазоны измерений, коэффициенты преобразования расходомеров жидкости турбинных, пределы допускаемой относительной погрешности измерений объема и объемного расхода жидкости соответствуют значениям, приведенным в таблицах 1 и 2.
Пределы допускаемой относительной погрешности измерений объёма и объёмного расхода жидкости при аппроксимации градуировочной характеристики ТПР функцией K=f(Q) (в частности, при использовании расходомеров в качестве рабочих эталонов в поверочных установках и (или) при программировании в микропроцессорных вторичных преобразователях аппроксимированной градуировочной характеристики ТПР)) или зависимости коэффициента преобразования от десятичного логарифма отношения расхода к кинематической вязкости измеряемой среды K=lg (Q/v) в диапазоне расходов от 0,1Рном до Qном должны быть:
±0,25 % для ТПР типа PTF 015;
±0,15 % для остальных типоразмеров ТПР.
Таблица 1
Исполнение ТПР |
Пределы измерения расхода, м3/ч |
Средний коэффициент преобразования Кср**, имп/м3 |
Пределы допускаемой относительной погрешности измерений объема и объемного расхода жидкости, % | |||||||
наимень ший изме ряе мый |
номинальный диапазон |
максимальный измеряемый, Qmax |
при длинах прямых участков трубопроводов, пхДу |
в диапазоне расходов | ||||||
0,1* Qном |
Qном |
перед ТПР, не менее |
после ТПР, не менее |
от Qmin до 0,1 Qном |
от 0,1 Qном до Qmax |
от Qmin до Qmax | ||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
PTF015 |
0,5 |
0,5 |
5 |
6 |
990000 |
20 Ду |
5Ду |
±1 | ||
PTF 020 |
0,6 |
1,1 |
11 |
15 |
510000 |
20Ду |
5Ду |
±1,5 |
±0,5 | |
3,25 Ду |
3,25 Ду |
±2 | ||||||||
PTF 025 |
0,8 |
1,6 |
16 |
20 |
240000 |
20 Ду |
5Ду |
±1,5 |
±0,5 | |
2,6Ду |
2,6Ду |
±2 | ||||||||
PTF 040 |
1,5 |
4,0 |
40 |
45 |
62000 |
20Ду |
5Ду |
±1,5 |
±0,25 | |
2,5Ду |
2,5Ду |
±2 | ||||||||
PTF 050 |
2,8 |
7,1 |
71 |
75 |
36000 |
20 Ду, или 10 Ду со струевыпрямителем |
5Ду |
±1,5 |
±0,25 | |
2,5Ду |
2,5Ду |
±2 | ||||||||
PTF 080 |
6,0 |
15,5 |
155 |
160 |
10500 |
20 Ду или 10 Ду со струевыпрямителем |
5Ду |
±1,5 |
±0,25 | |
2,5Ду |
2,5Ду |
±2 |
Окончание таблицы 1
Исполнение ТПР |
Пределы измерения расхода, м3/ч |
Средний коэффициент преобразования Кср**, имп/м3 |
Пределы допускаемой относительной погрешности измерений объема и объемного расхода жидкости, % | |||||||
наимень ший изме ряе мый |
номинальный диапазон |
максимальный измеряемый, Qmax |
при длинах прямых участков трубопроводов, пхДу |
в диапазоне расходов | ||||||
0,1* Qном |
Qном |
перед ТПР, не менее |
после ТПР, не менее |
от Qmin до 0,1 Qном |
от 0,1 0™ до Qmax |
от Qmin до Qmax | ||||
PNF 100 |
13 |
28 |
280 |
340 |
4500 |
20 Ду, или 10 Ду со струевыпрямителем |
5Ду |
±1,5 |
±0,25 | |
2,5Ду |
2,5Ду |
±2 | ||||||||
PNF 150 |
32 |
70 |
700 |
820 |
5000 |
20 Ду, или 10 Ду со струевыпрямителем |
5Ду |
±1,5 |
±0,25 | |
2,5Ду |
2,5 Ду |
±2 | ||||||||
PNF 200 |
56 |
120 |
1200 |
1400 |
1500 |
20 Ду или 10 Ду со струевыпрямителем |
5Ду |
±1,5 |
±0,25 | |
2,5Ду |
2,5Ду |
±2 |
* От QHOM до Qmax - кратковременно допустимый диапазон расходов.
** Кср ТПР может отличаться от приведенного в таблице на ±20%.
***Указанные в таблице пределы допускаемой относительной погрешности измерения объема и объемного расхода обеспечиваются для воды и жидкостей, кинематическая вязкость которых находится в пределах от 0,5х10-6 до 2х10-6 м2/с.
Таблица 2
Диапазон вяз- |
Значе ние |
Тип ТПР | |||||||||
PTF-050H |
PTF-080H |
PTF-100Н |
PTF-150Н | ||||||||
кости, |
погреш |
модификации |
модификации |
модификации |
модификации | ||||||
х10-6 |
ности, |
1 |
2 |
3 |
1 |
2 |
3 |
1 |
2 |
1 |
2 |
м2/с |
% |
м3/ч |
м3/ч |
м3/ч |
м3/ч |
м3/ч |
м3/ч |
м3/ч |
м3/ч |
м3/ч |
м3/ч |
0,6-2 |
±0,15 |
4-30 |
6-50 |
9-70 |
7-70 |
11-110 |
14-140 |
20-200 |
30-300 |
40-400 |
60-600 |
±0,25 |
3-30 |
5-50 |
7-70 |
6-70 |
10-110 |
13-140 |
15-200 |
25-300 |
35-400 |
50-600 | |
2-8 |
±0,15 |
3,8-30 |
6,3-50 |
8,8-70 |
7-70 |
11-110 |
14-140 |
20-200 |
30-300 |
40-400 |
60-600 |
±0,25 |
3,4-30 |
5,6-50 |
7,8-70 |
6-70 |
10-110 |
12-140 |
15-200 |
25-300 |
35-400 |
50-600 | |
8-15 |
±0,15 |
6-30 |
10-50 |
14-70 |
10-70 |
16-110 |
20-140 |
30-200 |
45-300 |
60-400 |
85-600 |
±0,25 |
5-30 |
8,5-50 |
12-70 |
9-70 |
14-110 |
18-140 |
25-200 |
35-300 |
50-400 |
70-600 | |
16-28 |
±0,15 |
6-30 |
10-50 |
14-70 |
10-70 |
16-110 |
20-140 |
30-200 |
45-300 |
60-400 |
85-600 |
±0,25 |
5-30 |
8,5-50 |
12-70 |
9-70 |
14-110 |
18-140 |
25-200 |
35-300 |
50-400 |
70-600 | |
29-42 |
±0,15 |
7,5-30 |
12,5-50 |
18-70 |
12-70 |
18-110 |
24-140 |
30-200 |
45-300 |
60-400 |
85-600 |
±0,25 |
6-30 |
10-50 |
14-70 |
10-70 |
16-110 |
20-140 |
25-200 |
35-300 |
50-400 |
70-600 | |
43-65 |
±0,15 |
10-30 |
16-50 |
24-70 |
14-70 |
22-110 |
28-140 |
40-200 |
60-300 |
80-400 |
120-600 |
±0,25 |
8,5-30 |
12-50 |
13-70 |
12-70 |
18-110 |
24-140 |
30-200 |
45-300 |
60-400 |
85-600 | |
66-90 |
±0,15 |
18-70 |
28-110 |
35-140 |
50-200 |
75-300 |
100-400 |
150-600 | |||
±0,25 |
8-30 |
15-50 |
20-70 |
14-70 |
22-110 |
28-140 |
35-200 |
50-300 |
70-400 |
100-600 |
Окончание таблицы 2
Диапазон вяз- |
Значе ние |
Тип ТПР | |||||||||
PTF-050H |
PTF-080H |
PTF-100E |
PTF-150E | ||||||||
кости, |
погреш |
модификации |
модификации |
модификации |
модификации | ||||||
х10-6 |
ности, |
1 |
2 |
3 |
1 |
2 |
3 |
1 |
2 |
1 |
2 |
м2/с |
% |
м3/ч |
м3/ч |
м3/ч |
м3/ч |
м3/ч |
м3/ч |
м3/ч |
м3/ч |
м3/ч |
м3/ч |
91-140 |
±0,15 |
24-70 |
36-110 |
48-140 |
67 200 |
100-300 |
133-400 |
200-600 | |||
±0,25 |
18-70 |
28-110 |
35-140 |
40-200 |
60-300 |
80-400 |
120-600 | ||||
141-200 |
±0,15 |
67-200 |
100-300 |
110-400 |
160-600 | ||||||
±0,25 |
40-200 |
60-300 |
60-400 |
90-600 |
Допустимая максимальная кинематическая вязкость измеряемой жидкости, м2/с, не более:
-
- для расходомеров типа PTF (Ду 15, 20, 25, 40, 50, 80) 20х10-6;
-
- для расходомеров типа PNF (Ду 100, 150, 200) 50х10-6;
-
- для расходомеров типа PTF-Н 200х10-6;
Направление движения жидкости однонаправленное;
В жидкости свободные газовая или паровая фазы должны отсутствовать.
Пределы измерений рабочей температуры измеряемой
жидкости, °С от минус 50 до 150;
Рабочее избыточное давление измеряемой жидкости, МПа, не более 6,3*;
Пределы допускаемой приведенной погрешности комплекта
расходомера при измерении давления жидкости, %, не более 0,25 ;
Пределы допускаемой абсолютной погрешности комплекта
расходомера при измерении температуры, °С, не более ±0,5 ;
Пределы допускаемой относительной погрешности измерения
времени, в том числе и времени наработки прибора, % ±0,01 ;
Диапазон температур окружающего воздуха, °С
-
- для ТПР
-
- для вторичного преобразователя, преобразователей давления и температуры зависит от технических характеристик преобразователей
Относительная влажность воздуха при +35 °С, %, не более
Устройство сопряжения в зависимости от вторичного преобразователя
Диапазон входных сигналов вторичного преобразователя
-
- частотных, Г ц
-
- аналоговых, мА
-
- импульсных, Г ц
Диапазон выходных сигналов термопреобразователей, являющихся входными сигналами для вторичных приборов, Ом
-
- токовых, мА
Диапазоны выходных сигналов ТПР
-
- частотно-импульсного, Гц
-
- нормированного выходного импульсного, дм3/имп
Диапазон выходных сигналов преобразователей давления жидкости
-
- токовых, мА
Питание, В
от минус 40 до 50;
98;
RS232/RS485;
30-3000;
0-5; 0-20; 4-20;
30-3000;
50-1000;
0-5; 0-20; 4-20;
30-3000; от 0,1 до 10000;
0-5; 0-20; 4-20;
(220+22-33,)
Потребляемая мощность без внешних нагрузок, ВА, не более 7,0;
Полный средний срок службы, лет 8;
Технические данные составных частей расходомера - в соответствии с их эксплуатационной документацией.
10000.
Гарантийная наработка на отказ при вероятности не менее 0,9, ч
* Для PTF015, PTF020. PTF025 по спецзаказу до 20,0 МПа;
В комплекте с первичными датчиками температуры, давления и вторичными приборами.
Вторичный преобразователь.
Вторичный преобразователь выполняет функции обработки, хранения и передачи данных, полученных от первичных преобразователей, преобразователей температуры, давления и т.д.
В качестве вторичного преобразователя используется один из нижеперечисленных:
-
- вычислитель «ИРГА-2», обеспечивающий измерение и вычисления объемного расхода, объема, массы, температуры и давления жидкости по 1....4 независимым каналам измерения;
-
- теплоэнергоконтроллер ИМ2300 или ИМ2300Ех, обеспечивающий измерение и вычисление объемного расхода, объема (массы), температуры жидкости по 1..3 независимым каналам измерения для ИМ2300 и по одному каналу - для ИМ2300Ех.
Выбор вторичного преобразователя осуществляется исходя из функциональных требований, предъявляемых заказчиком и экономической целесообразности поставляемого комплекта расходомера. Допускается применение иных вторичных преобразователей, соответствующих требованиям ТУ 38.45910240-05.
