Номер по Госреестру СИ: 92019-24
92019-24 Система измерений количества и показателей качества нефти оперативная
(Обозначение отсутствует)
Назначение средства измерений:
Система измерений количества и показателей качества нефти оперативная (далее -СИКН) предназначена для измерений массы нефти прямым методом динамических измерений и показателей качества нефти, поступающей в Акционерное общество «Рязанская нефтеперерабатывающая компания» (АО «РНПК») из магистральных нефтепроводов Публичного акционерного общества «Транснефть» (ПАО «Транснефть»).
Внешний вид.
Система измерений количества и показателей качества нефти оперативная
Рисунок № 1
Внешний вид.
Система измерений количества и показателей качества нефти оперативная
Рисунок № 2
Внешний вид.
Система измерений количества и показателей качества нефти оперативная
Рисунок № 3
Внешний вид.
Система измерений количества и показателей качества нефти оперативная
Рисунок № 4
Программное обеспечение
Программное обеспечение (ПО) СИКН (ИВК, автоматизированном рабочем месте (АРМ) оператора) обеспечивает реализацию функций СИКН. ПО ИВК и АРМ оператора настроено для работы и испытано при испытаниях СИКН в целях утверждения типа.
Наименование ПО и идентификационные данные указаны в таблице 2.
Уровень защиты ПО СИКН «высокий» в соответствии с Рекомендациями по метрологии
Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |||
ПО ИВК |
АРМ оператора с комплексом ПО «ФОРВАРД PRO» | |||
Идентификационное наименование ПО |
EMC07.Metrology.dll |
ArmA.dll |
ArmMX.dll |
ArmF.dll |
Номер версии (идентификационный номер ПО) |
PX.7000.01.09 |
4.0.0.2 |
4.0.0.4 |
4.0.0.2 |
Продолжение таблицы 2
Идентификационные данные (признаки) |
Значение | |||
ПО ИВК |
АРМ оператора с комплексом ПО «ФОРВАРД PRO» | |||
Цифровой идентификатор ПО |
1B8C4675 |
1D7C7BA0 |
E0881512 |
96ED4C9B |
Алгоритм вычисления цифрового идентификатора |
CRC32 |
CRC32 |
CRC32 |
CRC32 |
Знак утверждения типа
Знак утверждения типа наноситсяв нижней части титульного листа инструкции по эксплуатации СИКН типографским способом и на маркировочную табличку методом металлографики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «ГСИ. Масса нефти. Методика измерений с применением системы измерений количества и показателей качества оперативной» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2024.47913).
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.1.1).
Правообладатель
Акционерное общество «Рязанская нефтеперерабатывающая компания» (АО «РНПК»)
ИНН 6227007322
Юридический адрес: 390011, Рязанская обл., г. Рязань, р-н Южный промузел, д. 8
Телефон: +7 (4912) 933-254, факс: +7 (4912) 933-084
Е-mail: mpk@rnpk.rosneft.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева)ИНН 7809022120
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Адрес местонахождения: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон: +7 (843) 272-70-62, факс: +7 (843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Правообладатель
Акционерное общество «Рязанская нефтеперерабатывающая компания» (АО «РНПК»)
ИНН 6227007322
Юридический адрес: 390011, Рязанская обл., г. Рязань, р-н Южный промузел, д. 8
Телефон: +7 (4912) 933-254, факс: +7 (4912) 933-084
Е-mail: mpk@rnpk.rosneft.ru
Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефти с помощью расходомеров массовых. Выходные электрические сигналы преобразователей массового расхода поступают на соответствующие входы комплекса измерительно-вычислительного, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.
СИКН представляет собой измерительную систему целевого назначения, спроектированную для конкретного объекта и состоящую из блока измерительных линий и системы сбора, обработки информации и управления.
Блок измерительных линий СИКН состоит из трех рабочих измерительных линий и одной контрольно-резервной измерительной линии.
Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее измерительные компоненты.
В состав СИКН входят измерительные компоненты, приведенные в таблице 1.
Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты утвержденного типа, приведенные в таблице 1.
Таблица 1 - Измерительные компоненты
Наименование измерительного компонента |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
Расходомеры массовые Promass (модификации Promass 300) (далее - РМ) |
68358-17 |
Преобразователи давления AUTROL мод. APT3200 |
37667-13 |
Преобразователи давления измерительные 3051 |
14061-10 |
Комплекс измерительно-вычислительный ИМЦ-07 (далее - ИВК) |
53852-13 |
Для местных измерений давления нефти применяются показывающие средства измерений давления утвержденного типа.
СИКН обеспечивает выполнение следующих основных функций:
- измерения массового расхода нефти прямым методом динамических измерений и вычисления массы брутто нефти за установленные интервалы времени отдельно по каждой измерительной линии и по СИКН в целом;
- накопление, хранение и отображение в системе сбора, обработки информации и управления значений массы измеренной нефти за отдельные периоды (2 часа, сутки, смена, месяц, год);
- автоматические измерения давления нефти;
- проведение поверки и контроля метрологических характеристик РМ с применением передвижной поверочной установки;
- проведение контроля метрологических характеристик рабочих РМ с использованием контрольно-резервного РМ, применяемого в качестве контрольного;
- ручной отбор проб нефти согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;
- автоматический контроль основных технологических параметров работы СИКН, их индикация и сигнализация нарушений установленных границ;
- учет и формирование журнала событий СИКН;
- регистрация результатов измерений количества нефти, их хранение и передача в систему верхнего уровня, формирование отчетов;
- защита информации от несанкционированного доступа установкой логина и паролей разного уровня доступа.
Единичный экземпляр СИКН имеет заводской № 741.
Заводской номер СИКН нанесен методом металлографики на маркировочную табличку, установленную на технологическом блоке СИКН. Возможность нанесения знака поверки на СИКН не предусмотрена.

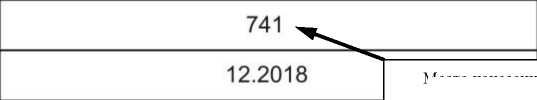

Места нанесения заводского номера и знака утверждения типа представлены на рисунке 1.
ООО "СИСТЕМЫ НЕФТЬ И ГАЗ”
ПРЕДПРИЯТИЕ-
ИЗГОТОВИТЕЛЬ
НАИМЕНОВАНИЕ
ООО «СНГ», 141108, Московская область,
г. Щелково, ул. Заводская, д. 1, корп. 1
Система измерений количества и показателей качества нефти оперативная
741
12.2018
Место нанесения
заводского номера
Рисунок 1 - Места нанесения заводского номера и знака утверждения типа
Метрологические и основные технические характеристики СИКН приведены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений массового расхода нефти, т/ч |
от 350 до 3575* |
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
*Указан максимальный диапазон измерений массового расхода. Фактический диапазон измерений массового расхода определяется при проведении поверки СИКН, фактический диапазон измерений массового расхода не может превышать максимальный диапазон измерений массового расхода. |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Измеряемая среда |
нефть по ГОСТ Р 51858 «Нефть. Общие технические условия» |
Количество измерительных линий, шт. |
4 (3 рабочие, 1 контрольнорезервная) |
Параметры измеряемой среды:
|
0,2 0,3 0,6 1,6 от +1,0 до +30,0 от 874,5 до 898,4 от 863,9 до 907,9 |
Продолжение таблицы 4
Наименование характеристики |
Значение |
Параметры электрического питания:
|
380±38 (трехфазное) 220±22 (однофазное) 50±1 |
Содержание свободного газа |
не допускается |
Режим работы СИКН |
непрерывный |
Параметры окружающей среды:
|
от -40,0 до +50,0 от +15,0 до +25,0 +15,0 |
