Сведения о средстве измерений: 91891-24 Системы мобильного сканирования

Номер по Госреестру СИ: 91891-24
91891-24 Системы мобильного сканирования
(АГМ-МС5)

Назначение средства измерений:
Системы мобильного сканирования АГМ-МС5 (далее - системы) предназначены для измерения приращения координат и определения трехмерных координат точек земной поверхности, инженерных объектов и сооружений с борта транспортных средств.

сертификация программного обеспечения
Внешний вид. Системы мобильного сканирования, http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы мобильного сканирования
Рисунок № 1
Внешний вид. Системы мобильного сканирования, http://oei-analitika.ru рисунок № 2
Внешний вид.
Системы мобильного сканирования
Рисунок № 2
Внешний вид. Системы мобильного сканирования, http://oei-analitika.ru рисунок № 3
Внешний вид.
Системы мобильного сканирования
Рисунок № 3

Общие сведения

Дата публикации - 17.04.2024
Срок свидетельства - 16.04.2029
Номер записи - 193760
ID в реестре СИ - 1415824
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "АГМ Системы" (ООО "АГМ Системы")
Страна - РОССИЯ
Населенный пункт - г. Краснодар
Уведомление о начале осуществления предпринимательской деятельности - Да

Барнаул - административный центр Алтайского края и одноименного городского округа. Население города составляет 630 877 человек. Расположен на юге Западной Сибири при впадении реки Барнаулки в Обь. Возник в 1730-х годах и развивался как поселение при сереброплавильном заводе Акинфия Демидова. В настоящее время это крупный транспортный узел, промышленный, культурный, медицинский и образовательный центр Сибири.

Большинство крупных промышленных предприятий расположены в северной, западной и южной частях города. Основу промышленного комплекса составляют 126 крупных и средних предприятий, на которых работают 22 000 человек.

Индекс промышленного производства в Барнауле составляет 105,5%. Наибольший рост объемов показывают предприятия по производству транспортных средств, оборудования и металлообработки; химической промышленности; обрабатывающей промышленности.

В 2017 году промышленными предприятиями Барнаула отгружено товаров собственного производства, выполнено работ и услуг на сумму 82,6 млрд рублей. Доля Барнаула в общем объеме отгруженной промышленной продукции Алтайского края составляет 23,7%.

Отчет "Анализ рынка поверки в Барнауле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Барнаул.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1023 от 2024.04.16 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Системы мобильного сканирования (АГМ-МС5)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "АГМ Системы" (ООО "АГМ Системы")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
80794-20
31.12.2025
Системы воздушного сканирования , АГМ-ВС50, АГМ-ВС55
Общество с ограниченной ответственностью "АГМ Системы" (ООО "АГМ Системы") (РОССИЯ г. Краснодар)
ОТ
МП
1 год
89551-23
21.07.2028
Системы лазерного сканирования, АГМ-МС1
Общество с ограниченной ответственностью "АГМ Системы" (ООО "АГМ Системы") (РОССИЯ г. Краснодар)
ОТ
МП
1 год
91891-24
16.04.2029
Системы мобильного сканирования, АГМ-МС5
Общество с ограниченной ответственностью "АГМ Системы" (ООО "АГМ Системы") (РОССИЯ г. Краснодар)
ОТ
МП
1 год

Ульяновск - административный центр Ульяновской области. Является городом областного значения, образует муниципальное образование город Ульяновск со статусом городского округа. С 2015 года является единственным в России литературным городом ЮНЕСКО. Расположен на Приволжской возвышенности, на берегах рек Волги и Свияги, в месте слияния их русел. Он расположен в 890 км к востоку/юго-востоку от Москвы. Население: 617,352

Основу экономики города составляют предприятия автомобильной промышленности, двигателестроения, авиастроения, приборостроения, машиностроения и металлообработки, также развиты электроэнергетика, розничная торговля и капитальное строительство. Далее следуют банковская деятельность, сфера услуг, туризм, пищевая и легкая промышленность.

Объем отгруженных товаров собственного производства, выполненных работ и услуг по собственным обрабатывающим производствам в 2010 году - 65,54 млрд. рублей. В промышленном производстве города наибольший объем отгруженной продукции приходится на: производство готовых металлических изделий, машин и электрооборудования, транспортных средств; производство пищевых продуктов, включая напитки; производство строительных материалов; производство мягкой и корпусной мебели.

Отчет "Анализ рынка поверки в Ульяновске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ульяновск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Системы мобильного сканирования (АГМ-МС5)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Системы мобильного сканирования (АГМ-МС5)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

В системах используется встроенное программное обеспечение (далее - ПО) ms_fw, отвечающее за работу системы, AGM ScanControl, отвечающее за управление системой в процессе эксплуатации и проверку статуса работы, а также AGM ScanWorks, использующееся для вывода точек лазерных отражений в системе координат WGS84 (UTM) и ПО AGM PosWorks Web, использующееся для расчета траектории в режиме постобработки по данным системы инерциальной навигации и базовых станций. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование

ПО

ms_fw

AGM

ScanWorks

AGM

ScanControl

AGM

PosWorks

Web

Номер версии (идентификационный номер) ПО

3.0 и выше

4.0 и выше

2.0 и выше

1.12.0 и выше


Знак утверждения типа

Знак утверждения типа

наносится на заднюю панель сканирующего блока в виде наклейки и на титульный лист руководства по эксплуатации в виде наклейки или типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в главе 2 «Работа с Системой» документа «Системы мобильного сканирования АГМ-МС5. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;

Система мобильного сканирования   АГМ-МС5.   Технические условия.

ТУ 265112-007-29612876-2021.

Правообладатель

Общество с ограниченной ответственностью «АГМ Системы» (ООО «АГМ Системы»)

ИНН 2312238002

Юридический адрес: 350063, Краснодарский край, г. Краснодар, ул. им. Фрунзе, д. 22/1

Изготовитель

Общество с ограниченной ответственностью «АГМ Системы» (ООО «АГМ Системы»)
ИНН 2312238002
Адрес: 350063, Краснодарский край, г. Краснодар, ул. им. Фрунзе, д. 22/1

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Web-сайт: www.vniiftri.ru

Правообладатель

Общество с ограниченной ответственностью «АГМ Системы» (ООО «АГМ Системы»)
ИНН 2312238002
Юридический адрес: 350063, Краснодарский край, г. Краснодар, ул. им. Фрунзе, д. 22/1

Принцип действия систем основан на использовании вращающихся пар лазер/детектор, угол поворота которых измеряется кодовым датчиком (энкодером), установленным на оси вращения. При движении транспортного средства в трехмерном пространстве сканирующий пучок импульсного лазерного излучения направляется на объекты местности в плоскости, перпендикулярной оси вращения зеркала. Отраженные сигналы регистрируются приемником излучения и преобразуются в цифровую форму.

Система позиционирования состоит из ГНСС-приёмника и инерциального блока, с помощью которых определяются пространственные координаты и ориентация систем.

Данные измерений всех компонентов систем синхронизируются по времени и записываются на внешний накопитель данных.

Определение взаимного положения антенны ГНСС-приемника и инерциальной системы производится при изготовлении систем с использованием средств, не входящих в состав систем. Ориентация системы координат инерциальной системы относительно блока систем вычисляется при заводской калибровке инерциальной системы.

При постобработке по данным инерциальной навигационной системы вычисляется точная траектория движения систем в заданной системе координат (с учетом угловой ориентации в трехмерном пространстве), а по данным сканирующего блока строится цифровая трехмерная модель сканируемых объектов.

Конструктивно системы состоят из основных частей: сканирующего блока выполненного в моноблочном корпусе, который включает в себя лазерный дальнометрический сканер, предназначенный для измерений дальности от центра сканирования до точки отражения лазерных лучей от объекта и систему инерциальной навигации, содержащую высокоточный ГНСС-приемник и инерциальную систему, предназначенную для построения на основе результатов измерений цифровой трехмерной модели реальной поверхности сканируемых объектов; ГНСС-антенны осуществляющей непрерывный прием и обработку сигналов со спутников космических навигационных систем. Системы изготавливаются в модификациях АГМ-МС5.100, АГМ-МС5.200 и АГМ-МС5.300 отличаются диапазоном сканирования (диапазоны сканирования устанавливаются программно без вмешательства в конструкцию систем), а также массогабаритными размерами.

В передней части сканирующего блока расположен лазерный дальнометрический сканер.

На боковых панелях сканирующего блока расположены:

- кнопка включения системы;

- индикатор состояния системы;

- разъем вывода протокола NMEA (опционально);

- разъем подключения одометра (опционально);

- разъем входного питания;

- разъем выходного питания;

- разъем подключения сети (LAN);

- разъем подключения сферической панорамной камеры;

- разъем подключения ГНСС-антенны.

Системы не имеют специальной пломбировки; все винты, обеспечивающие доступ к компонентам, которые могут повлиять на изменение характеристик системы, заливаются специальным лаком.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер систем размещается на корпусе сканирующего блока в числовом формате в виде гравировки.

Общий вид сканирующего блока и ГНСС-антенны приведен на рисунках 1 и 2. Внешний вид сканирующего блока с указанием места нанесения знака утверждения типа и места размещения заводского номера приведен на рисунке 3.

Внешний вид. Системы мобильного сканирования (АГМ-МС5), http://oei-analitika.ru

Сканирующий блок Сканирующий блок Сканирующий блок

АГМ-МС5.100 АГМ-МС5.200 АГМ-МС5.300

Рисунок 1 - Общий вид сканирующего блока

Внешний вид. Системы мобильного сканирования (АГМ-МС5), http://oei-analitika.ru

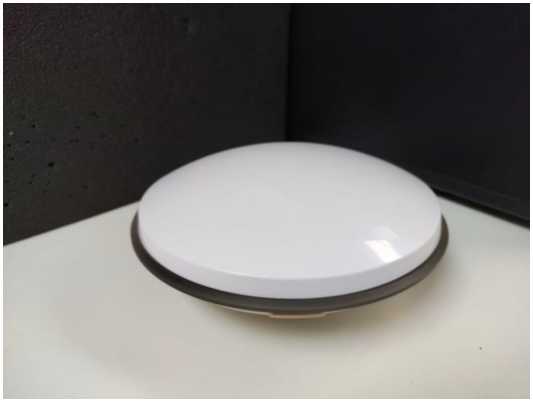

Рисунок 2 - Общий вид ГНСС-антенны

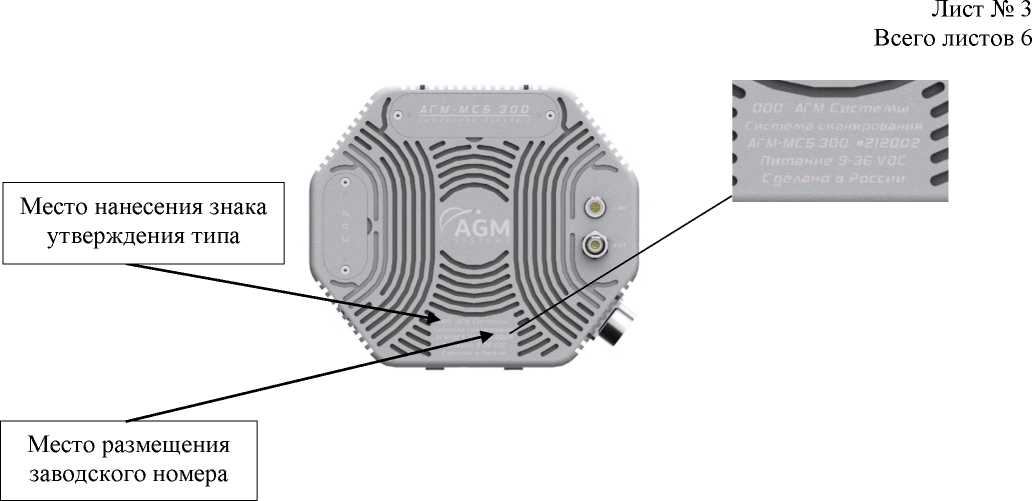

Место нанесения знака утверждения типа

Внешний вид. Системы мобильного сканирования (АГМ-МС5), http://oei-analitika.ru

Место размещения заводского номера

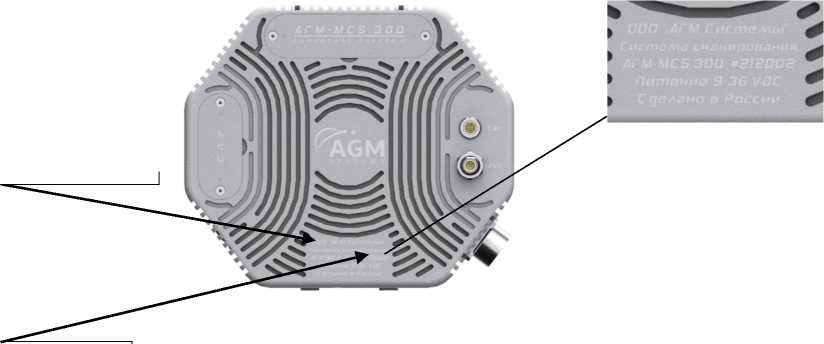

Рисунок 3 - Вид сканирующего блока со стороны задней панели с указанием места нанесения знака утверждения типа и места размещения заводского номера


Таблица 4 - Комплектность систем

Наименование

Обозначение

Количество

1 Система мобильного сканирования в составе:

АГМ-МС5.100 или

АГМ-МС5.200 или

АГМ-МС5.300

1 комплект

1.1 Сканирующий блок АГМ-МС5

1 шт.

1.2 ГНСС - антенна

1 шт.

1.3 LAN кабель

1 шт.

1.4 Кабель питания

1 шт.

1.5 Транспортировочный кейс

1 шт.

2 Программное обеспечение (USB-накопитель)

AGM ScanWorks

1 шт.

3 Программное обеспечение (онлайн доступ)

AGM PosWorks Web

1 шт.

4 Программное обеспечение (USB-накопитель)

AGM ScanControl

1 шт.

5 Система мобильного сканирования АГМ-МС5. Руководство по эксплуатации (USB-накопитель)

-

1 шт.

6 Система мобильного сканирования АГМ-МС5. Паспорт

-

1 шт.


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение характеристики для модификации Х)

Модификация

АГМ-МС5.100

АГМ-МС5.200

АГМ-МС5.300

Диапазон сканирования, м

от 0,5 до 100 м

от 0,5 до 200 м

от 1,2 до 300 м

Доверительные границы абсолютной погрешности определения координат точек земной поверхности в заданной системе координат (при доверительной вероятности 0,67) 2), мм в плане по высоте

±(25+0,1^10-3-L) 3)

±(25+0,1403ъ) 3)

Продолжение таблицы 2

Наименование характеристики

Значение характеристики для модификации 1)

Модификация

АГМ-МС5.100

АГМ-МС5.200

АГМ-МС5.300

Примечание:

  • 1) Модификации АГМ-МС5.100, АГМ-МС5.200 и АГМ-МС5.300 отличаются диапазоном и частотой сканирования, массогабаритными размерами.

  • 2) Системы обеспечивают заявленную точность определения координат точек земной поверхности в заданной системе координат (прямоугольной системе координат) при скоростях транспортного средства до 120 км/ч и использовании в качестве базовой станции ГНСС-приемника с границами допускаемой абсолютной погрешности измерений приращений координат (при доверительной вероятности 0,95) в режиме кинематика ±2^(6+0,540"6О) мм, где D - длина линии, вычисленная по измеренным приращениям координат в мм. Заданная система координат задается относительно точки установки базовой станции. Заявленные точностные характеристики достигаются при одновременном приеме сигналов ГНСС ГЛОНАСС и GPS встроенной НАП из состава системы мобильного сканирования и базовой станции.

  • 3) Где L - расстояние до точки сканирования, мм.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение характеристики для модификации 1)

Модификация

АГМ-МС5.100

АГМ-МС5.200

АГМ-МС5.300

Угловое поле сканирования в горизонтальной плоскости, градус 2)

от 0 до 360

Напряжение питания постоянного тока, В (бортовая сеть либо внешний аккумулятор, напряжение)

от 9 до 36

Диапазон рабочих температур, °C

от -20 до +55

Габаритные размеры, мм, не более сканирующий блок

длина

342

343

363

ширина

210

210

210

высота

335

305

364

GNSS антенна диаметр

160

160

160

высота

66

66

66

Масса, кг, не более сканирующий блок

7,2

6,1

9,1

GNSS антенна

0,42

0,42

0,42

Примечание:

1) Модификации АГМ-МС5.100, АГМ-МС5.200 и АГМ-МС5.300 отличаются диапазоном и

частотой сканирования, массогабаритными размерами.

2) Градус - единица измерений плоского угла.


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
