Номер по Госреестру СИ: 91814-24
91814-24 Счетчики газа ультразвуковые
(USZ 08)
Назначение средства измерений:
Счетчики газа ультразвуковые USZ 08 (далее - счетчик) предназначены для измерений и вычислений объема и объемного расхода природного газа, пропана, бутана и других газов (далее - газ) при рабочих условиях.
Внешний вид.
Счетчики газа ультразвуковые

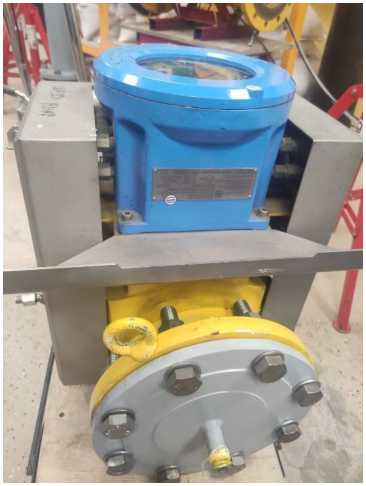

Рисунок № 1
Внешний вид.
Счетчики газа ультразвуковые

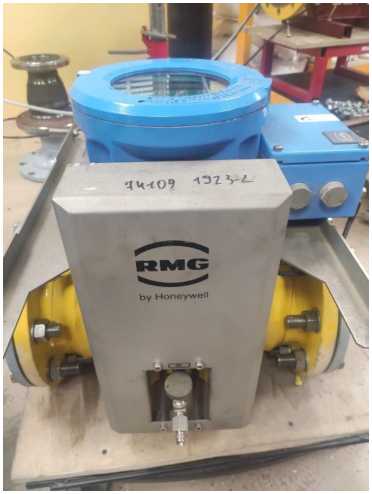

Рисунок № 2
Программное обеспечение
Счетчики имеют встроенное программное обеспечение (далее - ПО), включающее алгоритм вычисления, который основан на конструктивных особенностях счетчика.
Помимо возможности просмотра и изменения параметров с помощью магнитного стержня непосредственно на дисплее счетчика доступ может осуществляться с помощью конфигурационного ПО RMGView, которое состоит из модулей просмотра, диагностики и редактирования, предназначенных для проведения проверки технического состояния счетчика. ПО RMGView находится под многоуровневой системой защиты, которая предоставляет доступ только уполномоченным пользователям и одновременно определяет, какие параметры пользователь может вводить или изменять.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ПО счетчика газа ультразвукового USZ 08 |
Номер версии (идентификационный номер) ПО |
1.200 |
Цифровой идентификатор ПО |
56ВА |
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16 |
Знак утверждения типа
Знак утверждения типа наноситсяна маркировочную табличку методом наклейки, расположенную с боковой стороны корпуса, и в нижней части титульного листа паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 1 Руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Техническая документация «RMG Messtechnik GmbH», Германия.
ПравообладательФирма «RMG Messtechnik GmbH», Германия
Адрес: Otto-Hahn Strasse, 5 35510 Butzbach
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, подвал, помещ. 7
Телефон: (843) 214-20-98
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Принцип действия счетчиков основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода.
Конструктивно счетчик состоит из корпуса, в котором установлены шесть пар ультразвуковых приемопередатчиков (далее - УЗП), и блока электроники USE 09 (далее -вычислитель), который закреплен с наружной стороны корпуса и не подвержен влиянию давления измерительной линии.
УЗП крепятся непосредственно на корпусе счетчика и не выступают в проточную часть трубопровода, что обеспечивает минимальные потери давления газа на счетчике. Пары УЗП образуют акустические каналы, которые расположены симметрично относительно оси счетчика, что позволяет измерять расход газа в реверсивном направлении. Кроме того, возможно провести самодиагностику и анализ профиля потока. Измерения по акустическим каналам проводятся попеременно в обоих направлениях, что позволяет избежать влияния разности скорости распространения звука в измеряемой среде на точность измерений.
Вычислитель на основании результатов измерений по акустическим каналам рассчитывает скорость потока газа, усредненную по поперечному сечению счетчика, объемный расход и объем газа в прямом и обратном (при необходимости) направлениях. В его состав входит жидкокристаллический дисплей, на котором отображаются параметры настроек, значения измерений и вычислений, сообщения системы самодиагностики, предупреждения и аварийные сообщения, показания внешних датчиков температуры и давления.
Все изменения конфигурируемых параметров или архивов протоколируются в интегрированной энергонезависимой памяти вычислителя, кроме того, изменение параметров счетчика защищено специальным переключателем, находящимся на вычислителе, который должен быть закрыт и опломбирован при использовании счетчика для коммерческого учета.
Общий вид счетчиков представлен на рисунке 1.
Заводской номер, состоящий из шести цифр, наносится методом гравировки на маркировочную табличку, закрепленную на корпусе с боковой стороны. Место нанесения знака утверждения типа и заводского номера представлено на рисунке 2.
Нанесение знака поверки на счетчики не предусмотрено. Пломбирование осуществляют с помощью пломбы изготовителя в виде наклейки. Схема пломбировки представлена на рисунке 3.
К данному типу относятся счетчики с заводскими номерами 618985, 618987.
Рисунок 1 - Общий вид
С€ М12 0102,0091,0158 Омаке.
DE-09-MI002J3TB 003 yzO\.Q|
, Рв rnin « Ре(______ . .
класс точности 1,0
| класс защиты IP65
смин.
-40 / +50 °C t )®nopof 'max. СМ- ДИСПЛе<\ / PS
TS
Количество импульсов на 1 м * •повия окружающей среды Зав. №
1 - -'-и i 2. М2_____ Годизг,
13 _
~~~Т6о
16 _ -40 / +55
7200
618987
2012
“С
имп.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 2 - Место нанесения знака утверждения типа и заводского номера
Рисунок 3 - Схема пломбировки
Таблица 4 - Комплектность
Наименование |
Обозначение |
Количество, шт./экз. |
Счетчики газа ультразвуковые |
USZ 08 |
1 |
Паспорт |
- |
1 |
Руководство по эксплуатации |
- |
1 |
Программный комплекс RMGViev |
- |
1 |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |
Заводской номер |
618985 |
618987 |
Номинальный диаметр |
DN150 |
DN100 |
Максимальный расход Qмакс, м3/ч |
2500 |
1000 |
Минимальный расход Qмин, м3/ч |
20 |
13 |
Пределы допускаемой относительной погрешности измерения | ||
объемного расхода и объема газа при рабочих условиях, %: | ||
- при поверке на поверочной установке |
±1,0 | |
- при имитационном методе поверки |
±1,4 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |
Заводской номер |
618985 |
618987 |
Номинальный диаметр |
DN 150 |
DN 100 |
Интерфейсы связи |
RS-485, MODBUS | |
Выходной сигнал |
импульсный | |
Количество импульсов на 1 м3, импульс |
2880 |
7200 |
Температура измеряемой среды, °С |
от -40 до +55 | |
Давление измеряемой среды, МПа, не более |
1,6 | |
Условия эксплуатации: | ||
- температура окружающей среды, °С |
от -40 до +50 | |
- относительная влажность, %, не более |
95 | |
- атмосферное давление, кПа |
от 84,0 до 106,7 | |
Напряжение питания постоянного тока, В |
от 20,4 до 26,4 | |
Средний срок службы, лет |
25 |
