Номер по Госреестру СИ: 91797-24
91797-24 Преобразователи переменного тока измерительные
(АЕ842)
Назначение средства измерений:
Преобразователи переменного тока измерительные АЕ842 (далее - преобразователи) предназначены для измерения и преобразования силы переменного тока в унифицированный сигнал постоянного тока и в цифровой сигнал для передачи по интерфейсу связи RS-485.
Внешний вид.
Преобразователи переменного тока измерительные
Рисунок № 1
Внешний вид.
Преобразователи переменного тока измерительные
Рисунок № 2
Внешний вид.
Преобразователи переменного тока измерительные
Рисунок № 3
Общие сведения
Дата публикации - 08.04.2024
Срок свидетельства - 05.04.2029
Номер записи - 193670
ID в реестре СИ - 1415619
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года (для модификации АЕ842А); 2 года (для модификации АЕ842С, АЕ842МВ, АЕ842МС)
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Фирма "Алекто-Электроникс" (ООО "Фирма "Алекто-Электроникс")
Страна - РОССИЯ
Населенный пункт - г. Омск
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№896 от 2024.04.05 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Преобразователи переменного тока измерительные (АЕ842)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Фирма "Алекто-Электроникс" (ООО "Фирма "Алекто-Электроникс")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86439-22 17.08.2027 |
Преобразователи измерительные, AE Общество с ограниченной ответственностью "Фирма "Алекто-Электроникс" (ООО "Фирма "Алекто-Электроникс") (РОССИЯ г. Омск) |
ОТ МП |
6 лет |
|
91797-24 05.04.2029 |
Преобразователи переменного тока измерительные, АЕ842 Общество с ограниченной ответственностью "Фирма "Алекто-Электроникс" (ООО "Фирма "Алекто-Электроникс") (РОССИЯ г. Омск) |
ОТ МП |
4 года (для модификации АЕ842А); 2 года (для модификации АЕ842С, АЕ842МВ, АЕ842МС) |
Тольятти - город в Самарской области России, административный центр Ставропольского района, в состав которого не входит, являясь городом областного значения, образует муниципальное образование городской округ Тольятти с единственным населенным пунктом в его составе. Входит в состав Самарско-Тольяттинской агломерации.
Расположен на левом берегу Волги напротив Жигулей. Население: 684 709 человек (2021); крупнейший город России, не являющийся центром субъекта федерации. Занимает 19 место в России по численности населения.
Современный Тольятти - крупный промышленный и экономический центр, играющий значительную роль в экономике как страны, так и региона. До кризиса начала 1990-х годов доля Тольятти в доходах государственного бюджета достигала 1%. Однако в последние годы доля Тольятти в федеральном бюджете снизилась до 0,2% в 2003 году. Доля города в областном бюджете составляет 48%.
В городе есть заводы цементного машиностроения, судоремонтные и механические, электротехнические заводы. Развита химическая промышленность: крупнейший в мире производитель аммиака "ТольяттиАзот", завод минеральных удобрений "КуйбышевАзот"; "Тольятти Каучук". Имеются предприятия легкой (швейно-трикотажная фабрика) и пищевой (хлебозавод и молокозавод, мясокомбинаты, завод шампанских вин и коньяков, ликероводочный завод, завод молочных продуктов Danone) промышленности, полиграфические предприятия, развито производство строительных материалов.
Отчет "Анализ рынка поверки в Тольятти" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тольятти.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Преобразователи переменного тока измерительные (АЕ842)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Преобразователи переменного тока измерительные (АЕ842)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Преобразователи модификаций АЕ842А, АЕ842С не имеют встроенного программного обеспечения (ПО). У преобразователей модификаций АЕ842МВ, АЕ842МС встроенное ПО хранится в памяти микроконтроллера и защищено от записи и считывания, оно может быть установлено и переустановлено только изготовителем с использованием специальных программно-аппаратных средств.
Установка параметров обмена данными при наличии интерфейса связи RS-485 проводится в служебном режиме с помощью программного обеспечения (ПО), предоставленного изготовителем. Запись конфигурации возможна только после ввода пароля.
Конструкция средств измерений исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Метрологические характеристики преобразователей нормированы с учетом влияния на них встроенного ПО.
Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные встроенного ПО преобразователей модификаций АЕ842МВ, АЕ842МС
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
АЕ842М |
|
Номер версии (идентификационный номер) ПО, не ниже |
v.1.0 |
|
Цифровой идентификатор ПО |
0x5043 |
|
Алгоритм вычисления контрольной суммы |
CRC16 |
Знак утверждения типа
Знак утверждения типананосится на этикетку преобразователей, расположенную на корпусе, и на титульные листы эксплуатационной документации типографским способом.
Продолжение таблицы 3
|
1 |
2 | |
|
AE842C-50 А |
от 0 до 50 |
от 0 до 20 мА |
|
AE842C-100 А |
от 0 до 100 | |
|
AE842C-150 А |
от 0 до 150 | |
|
AE842C-200 А |
от 0 до 200 | |
|
AE842C-250 А |
от 0 до 250 | |
|
AE842MB-25 А |
от 0 до 25 |
от 4 до 20 мА и цифровой^ |
|
AE842MB-50 А |
от 0 до 50 | |
|
AE842MB-100 А |
от 0 до 100 | |
|
AE842MB-150 А |
от 0 до 150 | |
|
AE842MB-200 А |
от 0 до 200 | |
|
AE842MB-250 А |
от 0 до 250 | |
|
AE842MC-25 А |
от 0 до 25 |
от 0 до 20 мА и цифровой^ |
|
AE842MC-50 А |
от 0 до 50 | |
|
AE842MC-100 А |
от 0 до 100 | |
|
AE842MC-150 А |
от 0 до 150 | |
|
AE842MC-200 А |
от 0 до 200 | |
|
AE842MC-250 А |
от 0 до 250 | |
|
Примечания:
подчеркиванием;
| ||
|
±0,50 |
±0,75 |
0-200-300-500 |
|
±0,50 |
±0,75 |
0-200-300-500 |
|
±0,50 |
±0,75 |
0-200-300-500 |
|
й сопротивления нагрузки выделена мается: для аналогового выхода - верхний ка; для цифрового выхода - номинальное более 0,2 % нормирующего значения; АЕ842МС цена единицы младшего разряда | ||
Лист № 7 Всего листов 8
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации АЕМЛ.410100.001РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10-1 до 1406 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 марта 2023 г. № 608 «Об утверждении Государственного первичного эталона единиц коэффициентов преобразования силы электрического тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
АЕМЛ.410100.001ТУ «Преобразователи переменного тока измерительные АЕ842. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Фирма «Алекто-Электроникс»
(ООО «Фирма «Алекто-Электроникс»)
ИНН 5504043115
Юридический адрес: 644046, Омская обл., г. Омск, пр-кт Карла Маркса, д. 41
Тел. (3812) 30-37-65, ф. (3812) 30-36-75
Web-сайт: www.alektogroup.com
E-mail: market@alektogroup.com
Изготовитель
Общество с ограниченной ответственностью «Фирма «Алекто-Электроникс» (ООО «Фирма «Алекто-Электроникс»)ИНН 5504043115
Адрес: 644046, Омская обл., г. Омск, пр-кт Карла Маркса, д. 41
Тел. (3812) 30-37-65, ф. (3812) 30-36-75
Web-сайт: www.alektogroup.com
E-mail: market@alektogroup.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон: (495) 437-55-77
Факс: (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Фирма «Алекто-Электроникс»(ООО «Фирма «Алекто-Электроникс»)
ИНН 5504043115
Юридический адрес: 644046, Омская обл., г. Омск, пр-кт Карла Маркса, д. 41
Тел. (3812) 30-37-65, ф. (3812) 30-36-75
Web-сайт: www.alektogroup.com
E-mail: market@alektogroup.com
К настоящему типу средств измерений относятся преобразователи следующих модификаций: АЕ842А, АЕ842С, АЕ842МВ, АЕ842МС, которые отличаются номинальными значениями измеряемой величины, диапазоном изменения выходного унифицированного сигнала, наличием интерфейса связи, наличием электропитания.
Принцип действия преобразователей основан на преобразовании входного переменного тока с помощью встроенного понижающего трансформатора и последующей обработке наведенного во вторичной обмотке сигнала:
-
- методом выпрямления и последующего сглаживания для формирования унифицированного выходного сигнала постоянного тока, пропорционального средневыпрямленному значению измеряемого тока (значения выходного тока проградуированы по среднеквадратическим значениям входного сигнала),- для преобразователей АЕ842А, АЕ842С;
-
- методом преобразования мгновенных значений в цифровую форму, вычисления среднеквадратического значения измеряемого тока для передачи в цифровом виде и дальнейшего преобразования в унифицированный выходной сигнал постоянного тока - для преобразователей АЕ842МВ, АЕ842МС.
Преобразователи могут применяться для контроля токов электрических систем и установок, в аппаратуре технической диагностики, в составе измерительных каналов автоматизированных систем управления.
Преобразователи относятся к постоянно подключенному оборудованию, могут монтироваться в шкафах, закрытых распределительных щитах на монтажную Т-образную рейку ТН 35-7,5 ГОСТ IEC 60715-2021 или непосредственно на панель.
Преобразователи выполнены без гальванической связи между входной цепью, выходными цепями и цепью питания.
Преобразователи модификаций АЕ842А, АЕ842С изготавливаются без интерфейса связи, для них электропитание не требуется.
Преобразователи модификаций АЕ842МВ, АЕ842МС изготавливаются с интерфейсом связи RS-485, питание осуществляется от источника постоянного тока с номинальным напряжением 24 В. Для них применяются протоколы передачи данных MODBUS-RTU, MODBUS-ASCII, ГОСТ Р МЭК 60870-5-101-2006, «ExtDev».
Преобразователи с номинальным током 25 А и выше являются одноканальными изделиями проходного типа. В качестве первичной обмотки измерительного трансформатора выступает силовой провод измеряемой цепи, пропущенный сквозь окно в корпусе преобразователя.
Структура условного обозначения преобразователей приведена в таблице 1.
Преобразователи переменного тока измерительные
АЕ842А
1
0,5 А
2
Таблица 1 - Структура условного обозначения преобразователей
|
№ поля |
Описание поля |
Код поля |
Расшифровка |
|
1 |
Наименование модификации |
АЕ842А |
Обозначение модификации |
|
АЕ842С | |||
|
АЕ842МВ | |||
|
АЕ842МС | |||
|
2 |
Номинальное значение входного тока 1ном |
0,5 А |
Значения 1ном для модификации АЕ842А |
|
1 А | |||
|
2,5 А | |||
|
5 А | |||
|
0,5 А |
Значения 1ном для модификации АЕ842С | ||
|
1 А | |||
|
2,5 А | |||
|
5 А | |||
|
25 А | |||
|
50 А | |||
|
100 А | |||
|
150 А | |||
|
200 А | |||
|
250 А | |||
|
25 А |
Значения 1ном для модификаций АЕ842МВ, АЕ842МС | ||
|
50 А | |||
|
100 А | |||
|
150 А | |||
|
200 А | |||
|
250 А |
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на верхнюю крышку преобразователя типографским способом.
Общий вид преобразователей с указанием мест пломбировки, мест нанесения заводского номера и знака утверждения типа представлен на рисунках 1, 2, 3.
Нанесение знака поверки на преобразователи не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место пломбировки

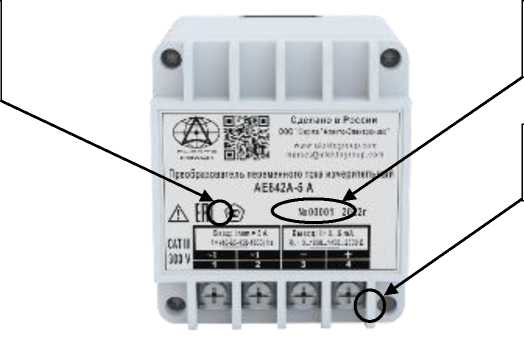

Рисунок 1 - Общий вид преобразователей АЕ842А, АЕ842С с номинальным током до 5 А и указанием места пломбировки, мест нанесения заводского номера и знака утверждения типа
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место пломбировки

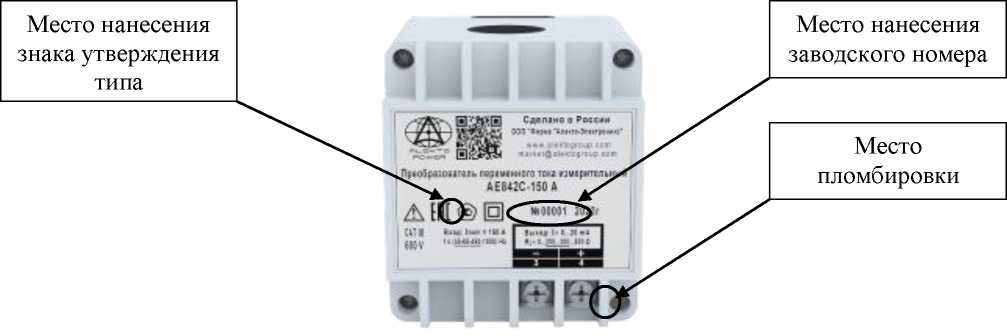

Рисунок 2 - Общий вид преобразователей АЕ842С с номинальным током свыше 5 А и указанием места пломбировки, мест нанесения заводского номера и знака утверждения типа

Место нанесения знака утверждения типа
Место нанесения заводского номера
Место пломбировки
Рисунок 3 - Общий вид преобразователей АЕ842МВ, АЕ842МС с указанием места пломбировки, мест нанесения заводского номера и знака утверждения типа
Таблица 6 -
|
Наименование |
Обозначение |
Количество |
|
Преобразователь в заказной модификации |
— |
1 шт. |
|
Паспорт |
— |
1 экз. |
|
Фиксатор (установлен на корпусе преобразователя) |
— |
1 шт. |
|
Розетка 15EDGK-3.81-04P |
— |
1 шт.*** |
|
Наклейка защитная |
— |
5 шт.*** |
|
Упаковка индивидуальная |
— |
1 шт. |
|
«Преобразователи переменного тока измерительные АЕ842. Руководство по эксплуатации |
АЕМЛ.410100.001РЭ |
1 экз.* |
|
Программное обеспечение** |
— |
— |
|
* В один адрес. ** - Доступно в сети Интернет на официальном сайте изготовителя www.alektogroup.com ***Для модификаций АЕ842МВ, АЕ842МС. | ||
Таблица 3 - Метрологические характеристики преобразователей
|
Модификация |
Диапазон преобразования входного сигнала, А |
Сигналы на выходе3) |
Пределы допускаемой основной приведенной2) погрешности, %, в диапазоне частот |
Сопротивление нагрузки1^ Ом | |
|
от 45 до 65 Гц |
св. 65 до 450 Гц | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
AE842A-0,5 А |
от 0 до 0,5 |
от 0 до 5 мА |
±1,00 |
±1,50 |
0-1000-1400-2500 |
|
AE842A-1 А |
от 0 до 1,0 | ||||
|
АЕ842А-2,5 А |
от 0 до 2,5 | ||||
|
АЕ842А-5 А |
от 0 до 5,0 | ||||
|
AE842C-0,5 А |
от 0 до 0,5 |
от 0 до 20 мА |
±0,50 |
±0,75 |
0-200-300-500 |
|
AE842C-1 А |
от 0 до 1,0 | ||||
|
AE842C-2,5 А |
от 0 до 2,5 | ||||
|
AE842C-5 А |
от 0 до 5,0 | ||||
|
AE842C-25 А |
от 0 до 25 | ||||
Таблица 4 - Пределы допускаемых дополнительных погрешностей преобразователей из-за
влияющих факторов
|
Наименование влияющей величины |
Диапазон значений влияющей величины |
Пределы допускаемой дополнительной приведенной* погрешности измерений (преобразований), %, для модификации | ||
|
АЕ842А |
АЕ842С |
АЕ842МВ АЕ842МС | ||
|
1 |
2 |
3 |
4 |
5 |
|
Температура окружающего воздуха, °С |
от -40 до +15 |
±0,40 на каждые 10 °С изменения от нормальной температуры | ||
|
св. +25 до +60 | ||||
|
Частота входного сигнала, Гц |
св.450 до 1000 |
±1,00 |
± 0,50 |
± 0,50 |
|
Сопротивление нагрузки |
от 0 до 1000 |
±0,50 |
— |
— |
|
св. 1400 до 2500 | ||||
|
от 0 до 200 |
— |
± 0,25 |
— | |
|
св. 300 до 500 | ||||
Продолжение таблицы 4
|
1 |
2 |
3 |
4 |
5 |
|
Коэффициент n-й гармонической составляющей входного сигнала, %:
|
5 5 |
± 1,00 ± 2,00 |
± 1,00 ± 2,00 |
отсутствует |
|
* За нормирующее значение принимается: для аналогового выхода - верхний | ||||
|
предел диапазона изменений выходного тока; для цифрового выхода -значение входного тока 1ном. |
номинальное | |||
Таблица 5 - Технические характеристики преобразователей
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды в рабочих условиях, °С |
от -40 до +60 |
|
- относительная влажность окружающего воздуха при температуре +35 °С и более низких, без конденсации % |
до 95 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Нормальные условия - температура окружающей среды в нормальных условиях, °С |
от +15 до +25 |
|
- относительная влажность окружающего воздуха, без конденсации % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Время установления выходного сигнала, с, не более |
0,5 |
|
Время установления рабочего режима, мин, не более |
5 |
|
Пульсации выходного сигнала, %, не более |
0,2 |
|
Выходное напряжение аналогового выхода при разрыве цепи нагрузки, В, не более |
30 |
|
Параметры электропитания (для АЕ842МВ, АЕ842МС): - номинальное напряжение постоянного тока, В |
24 |
|
- диапазон напряжений постоянного тока, В |
от 9 до 36 |
|
- мощность потребления, Вт, не более |
2,5 |
|
Мощность потребления от измерительной цепи, В^А, не более: - для АЕ842А |
1,0 |
|
- для АЕ842С, АЕ842МВ, АЕ842МС |
1,5 |
|
Габаритные размеры, Ш х В х Г, мм, не более: |
70х80х77 |
|
Диаметр окна для силового провода, мм, не менее - для АЕ842С (Inom от 25 до 100 А) |
20 |
|
- для АЕ842С (Inom от 150 до 250 А) |
24 |
|
- для АЕ842МВ, АЕ842МС (Inom от 25 до 250 А) |
24 |
|
Масса, кг, не более |
0,35 |
|
Средний срок службы, лет |
25 |
|
Средняя наработка до отказа, ч |
150000 |
