Номер по Госреестру СИ: 91795-24
91795-24 Генераторы сигналов аналоговые
(ГСА3000)
Назначение средства измерений:
Генераторы сигналов аналоговые ГСА3000 (далее - генераторы) предназначены для формирования немодулированных синусоидальных СВЧ колебаний с нормированными уровнем мощности и частотой выходного сигнала и колебаний радиотехнических сигналов с различными видами модуляций.
Внешний вид.
Генераторы сигналов аналоговые
Рисунок № 1
Внешний вид.
Генераторы сигналов аналоговые
Рисунок № 2
Внешний вид.
Генераторы сигналов аналоговые
Рисунок № 3
Программное обеспечение
Генераторы имеют встроенное программное обеспечение (прошивку), которое обрабатывает измерительную информацию, выполняет вычисления и обеспечивает отображение результатов измерений.
Генераторы могут работать под управлением внешнего персонального компьютера (ПК) с установленным программным обеспечением (ПО), которое через контроллер позволяет выполнять управление генераторами дистанционно.
ПО реализовано без выделения метрологически значимой части.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
“Firmware” |
Номер версии (идентификационный номер ПО) |
не ниже 0.4.198 |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель корпуса в виде самоклеящейся этикетки (Рис.2) и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе - разделе «Использование по назначению» руководства по эксплуатации ПГЯК.469518.001РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Государственная поверочнаясхема для средств измерений мощности электромагнитных колебаний в диапазоне частот от 0,03 до 37,5 ГГц»;
Приказ Росстандарта от 9 ноября 2022 г. № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц»;
«Генераторы сигналов аналоговые ГСА серии 3000. Технические условия», ПГЯК.469518.001ТУ.
ПравообладательОбщество с ограниченной ответственностью «Профигрупп» (ООО «Профигрупп»)
ИНН 7804311129
Юридический адрес: 197101, г. Санкт-Петербург, вн. тер. г. муниципальный округ
Посадский, ул. Большая Монетная, д. 16, к. 45-1, лит. Ю, помещ. 35, ч. № 2 и № 4 Сайт: www.pg-spb.ru
E-mail: info@pg-spb.ru
Телефон: +7(812) 702-12-05
Факс: +7(812) 702-12-05
Изготовитель
Общество с ограниченной ответственностью «Профигрупп» (ООО «Профигрупп»)ИНН 7804311129
Адрес: 197101, г. Санкт-Петербург, вн. тер. г. муниципальный округ Посадский,
ул. Большая Монетная, д. 16, к. 45-1, лит. Ю, помещ. 35, ч. № 2 и № 4 Сайт: www.pg-spb.ru E-mail: info@pg-spb.ru Телефон: +7(812) 702-12-05 Факс: +7(812) 702-12-05
Испытательный центр
Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)Адрес: 127106, г. Москва, Нововладыкинский пр-д, д. 8, стр. 4, оф. 310-312 Телефон/факс: +7(495) 926-71-85
E-mail: post@actimaster.ru
Правообладатель
Общество с ограниченной ответственностью «Профигрупп» (ООО «Профигрупп»)ИНН 7804311129
Юридический адрес: 197101, г. Санкт-Петербург, вн. тер. г. муниципальный округ
Посадский, ул. Большая Монетная, д. 16, к. 45-1, лит. Ю, помещ. 35, ч. № 2 и № 4 Сайт: www.pg-spb.ru
E-mail: info@pg-spb.ru
Телефон: +7(812) 702-12-05
Факс: +7(812) 702-12-05
Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте опорным генератором (ОГ). Генераторы имеют внутренний термостатированный ОГ, а также вход для подключения внешней опорной частоты. С опцией «МОД/MOD» генераторы могут формировать сигнал с различными видами модуляции: амплитудной, частотной, фазовой и импульсной.
Конструктивно генераторы выполнены в виде моноблока настольного исполнения с питанием от сети переменного тока. Питание подается через адаптер постоянного тока. Управление генераторами может осуществляться с передней панели при помощи сенсорного дисплея и вращающегося регулятора, или от персонального компьютера (ПК) через специальное программное обеспечение (ПО). Подключение к ПК осуществляется через стандартные интерфейсы связи, которые расположены на задней панели генераторов. Сигнал с установленными характеристиками поступает на выход, имеющий волновое сопротивление 50 Ом, расположенный на передней панели.
Генераторы имеют модификации: ГСА3012, ГСА3020, ГСА3040, которые отличаются верхней границей диапазона частот. Все модификации изготавливаются в одном варианте исполнения - портативное с сенсорным дисплеем.
В генераторах имеется встроенный ступенчатый механический аттенюатор (предустановленная опция «МА2/РЕ2», которая обеспечивают нижнюю границу динамического диапазона -120 дБм при частотах 12,75 ГГц, 20 ГГц или 40 ГГц в соответствии с модификацией генератора). Дополнительно генераторы имеют возможность установки следующих опций, влияющих на метрологические характеристики:
-
- опция «ПТТТ+ZLN»: улучшение фазовых шумов и долговременной стабильности;
-
- опция «ФИЛТ/FILT»: уменьшение уровня гармоник;
-
- опция «МОД/MOD»: амплитудная, частотная, фазовая и импульсная модуляции;
-
- опция «8K»: расширение частотного диапазона до 8 кГц (нижняя граница частотного диапазона).
Обозначение модификации генератора наносится методом шелкографии на переднюю панель генератора, а также на самоклеящейся этикетке, помещенной на задней панели, вместе с уникальным заводским номером в цифробуквенном формате из шестнадцати знаков.

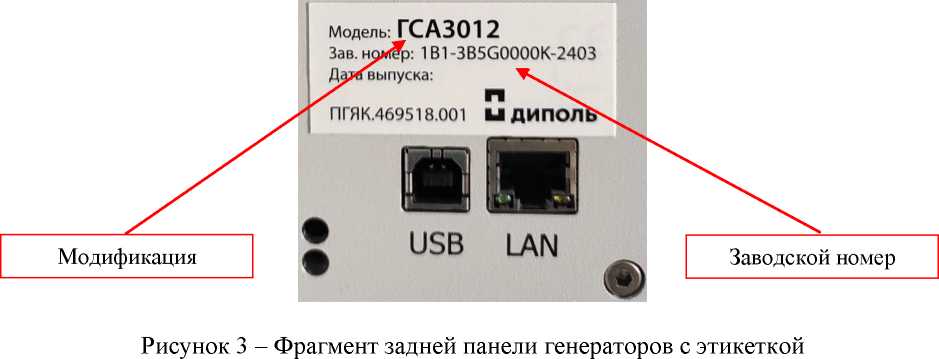

Общий вид передней и задней панелей генераторов представлен на рисунках 1 и 2, фрагмент задней панели с указанием обозначения генератора и его заводского (серийного) номера на самоклеящейся этикетке показан на рисунке 3.
Места для нанесения знака утверждения типа и знака поверки, а также схема пломбирования приведены на рисунке 2.

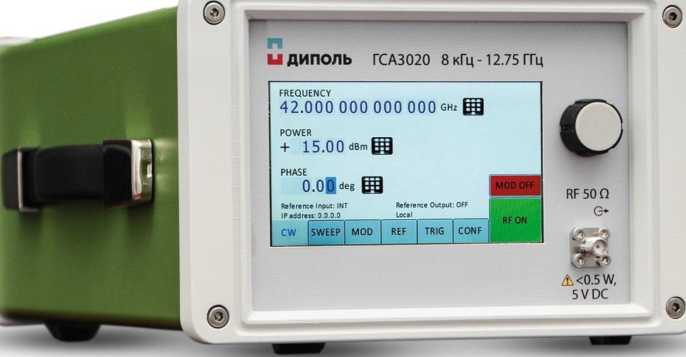

Рисунок 1 - Общий вид генераторов, передняя панель
Место пломбирования (стикер-наклейка) |
Место нанесения знака поверки |
Место нанесения знака утверждения типа |

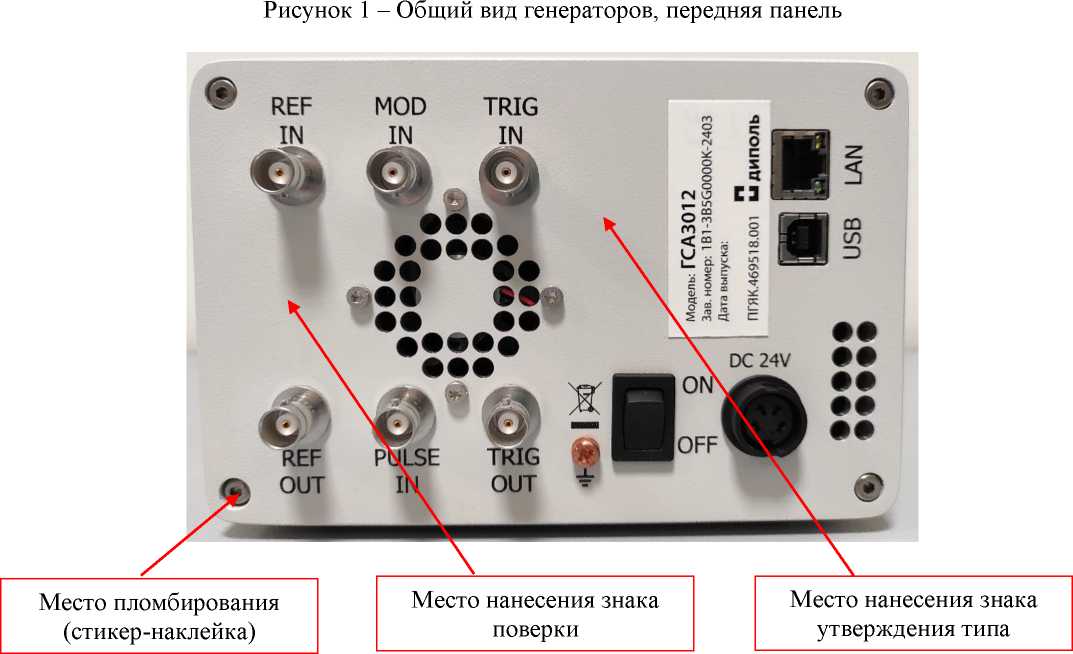

Рисунок 2 - Общий вид генераторов, задняя панель
Метрологические и основные технические характеристики генераторов представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики 1)
Наименование характеристики |
Значение | |||
1 |
2 | |||
Диапазон частот выходного сигнала* - ГСА3012 - ГСА3020 - ГСА3040 |
от 100 кГц до 12,75 ГГц от 100 кГц до 20 ГГц от 100 кГц до 40 ГГц | |||
Примечание*: с опцией 8K |
от 8 кГц до верхней границы диапазона частот | |||
Пределы допускаемой относительной погрешности установки частоты выходного сигнала
|
±Г10-6 ±240-8 | |||
Диапазон установки уровня выходной мощности, в диапазонах частот (уровень мощности от минимального до максимального значения), дБм:
|
Без опций |
С опцией МА2/РЕ2 |
С опциями ФИЛТ/ЕГГТ+ МА2/РЕ2 | |
от -20 до +24 от -20 до +25 от -20 до +24 от -20 до +21 от -20 до +21 от -20 до +18 от -20 до +18 от -20 до +18 |
от -120 до +23 от -120 до +24 от -120 до +22 от -120 до +20 от -120 до +17 от -120 до +17 от -120 до +14 от -120 до +14 |
от -120 до +15 от -120 до +13 от -120 до +13 от -120 до +13 от -120 до +10 от -120 до +10 от -120 до +10 от -120 до +6 (+10)2) | ||
Пределы допускаемой абсолютной погрешности установки уровня выходной мощности сигнала, дБ в диапазонах частот:
|
в диапазоне от -15 до +15 дБм |
в диапазонах от -55 до -15 дБм не включ. и св. +15 дБм до максимального значения |
в диапазоне от -100 до -55 дБм не включ. | |
±0,8 ±0,9 ±1,0 ±1,2 |
±1,2 ±1,3 ±1,6 ±2,5 |
±2,0 ±2,0 ±2,5 ±5,0 | ||
Относительный уровень гармонических составляющих спектра выходного сигнала (2-я и 3-я гармоники) при уровне выходной мощности 0 дБм, дБн, не более, в диапазонах частот:
|
Без опции ФИЛТ/FILT |
С опцией ФИЛТ/FILT | ||
-30 -30 -30 |
-30 -50 -50 |
Продолжение таблицы 2
1 |
2 | ||
Относительный уровень негармонических составляющих спектра выходного сигнала при уровне выходной мощности 0 дБм и отстройке от несущей более 10 кГц, дБн, не более, в диапазонах частот:
|
-60 | ||
- св. 20 до 40 ГГц включ. |
-55 -50 | ||
Уровень однополосного фазового шума при уровне выходной мощности +10 дБм, дБн/Гц, не более - при отстройке от несущей 20 кГц, на частотах несущей: 500 МГц |
-140 | ||
1 ГГц |
-137 | ||
2 ГГц |
-131 | ||
3 ГГц |
-126 | ||
4 ГГц |
-124 | ||
6 ГГц |
-120 | ||
10 ГГц |
-116 | ||
20 ГГц |
-110 | ||
Уровень однополосного фазового шума с опцией nTTT+/LN, при уровне выходной мощности +10 дБм, дБн/Гц, не более на |
отстройка 10 Гц |
отстройка 1 кГц |
отстройка 100 кГц |
частотах несущей: | |||
500 МГц |
-101 |
-133 |
-142 |
1 ГГц |
-94 |
-126 |
-143 |
2 ГГц |
-89 |
-118 |
-135 |
3 ГГц |
-84 |
-115 |
-130 |
4 ГГц |
-79 |
-113 |
-128 |
6 ГГц |
-75 |
-106 |
-120 |
10 ГГц |
-70 |
-104 |
-122 |
20 ГГц |
-69 |
-99 |
-114 |
Характеристики амплитудной синусоидальной амплитудной модуляции (АМ)3) | |||
Диапазон установки коэффициента АМ (Кам), % |
от 0 до 80 | ||
Пределы допускаемой абсолютной погрешности установки КАМ, % (при частоте модулирующего сигнала 1 кГц и уровне выходной мощности 0 дБм) |
±(0,01-Кам+5) |
Продолжение таблицы 2
1 |
2 |
Характеристики частотной синусоидальной модуляции (ЧМ)3) | |
Масштабный коэффициент N 4)
|
1 0,125 0,25 0,5 1 2 |
Диапазон установки девиации частоты (Ъд), МГц |
от 0 до N-200 |
Диапазон частот модулирующего сигнала, кГц |
от 0 до 80 |
Пределы допускаемой абсолютной погрешности установки девиации частоты, Гц (при частоте модулирующего сигнала 1 кГц, уровне выходной мощности 0 дБм и индексе ЧМ более 0,2) |
±(0,05Тд+20) |
Характеристики фазовой синусоидальной модуляции (ФМ)3) | |
Диапазон установки девиации фазы (0д), рад (в диапазоне частот от 1,25 до 20 ГГц |
от 0 до N-300 |
Диапазон частот модулирующего сигнала, кГц |
от 0 до 80 |
Пределы допускаемой абсолютной погрешности установки девиации фазы, рад (при частоте модулирующего сигнала 1 кГц, девиации фазы не более N-80 и уровне выходной мощности 0 дБм) |
±(0,05^0д+0,01) |
Характеристики импульсной модуляции (ИМ)3) | |
Минимальное значение длительности импульса, нс |
100 |
Время нарастания/спада радиоимпульса, нс, не более |
10 |
Продолжение таблицы 2
1 |
2 |
Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, дБ, не менее
до 18 ГГц включ.
до 40 ГГц включ. |
80 75 |
Примечания:
дБн - уровень мощности в дБ относительно уровня несущей; дБн/Гц - уровень мощности в дБ относительно уровня несущей, приведенный к полосе 1 Гц;
|
Таблица 3 - Технические характеристики
Наименование характеристики |
Значение |
Тип выходного разъема
|
SMA, розетка К (2,92 мм), розетка |
Параметры электрического питания: напряжение переменного тока, В частота переменного тока, Гц |
от 207 до 253 от 49,5 до 50,5 |
Напряжение питания от адаптера питания постоянного тока, В |
от 23,8 до 24,2 |
Потребляемая мощность, Вт, не более |
25 |
Масса, кг, не более |
3,00 |
Габаритные размеры (ширинахвысотахглубина), мм, не более |
172x106x290 |
Рабочие условия применения:
|
от +18 до +28 от 30 до 80 от 84 до 106 |
