Функционально комплексы состоят из независимых измерительных каналов.

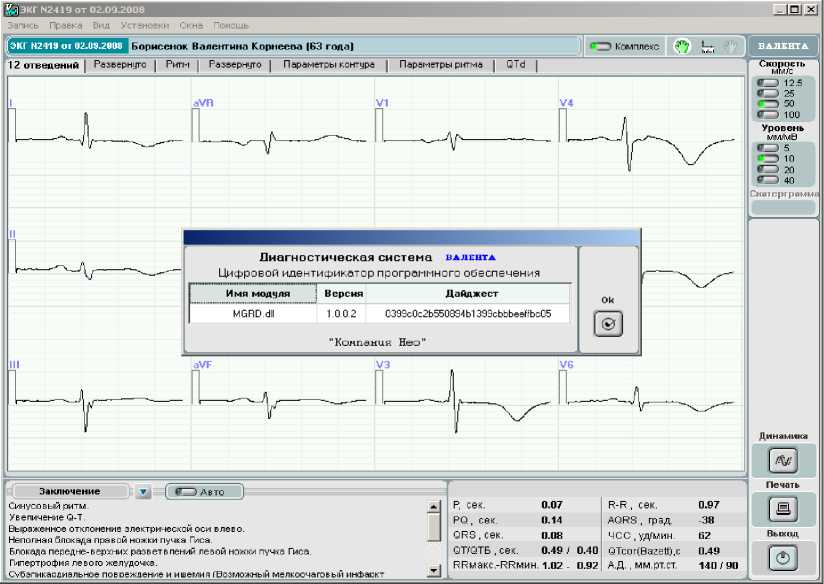

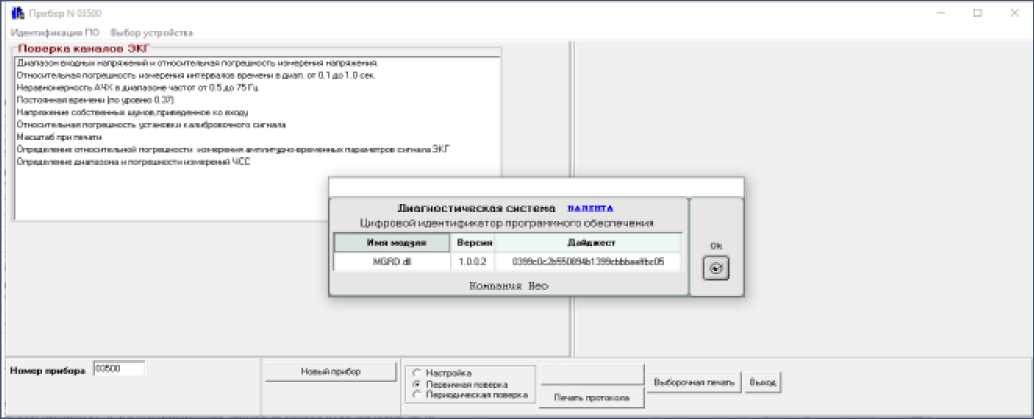

Комплексы конструктивно представляют собой набор одного или нескольких технических устройств, регистрирующих данные функционального состояния человека (далее по тексту - регистрирующие устройства), и персональный компьютер с предустановленным программным обеспечением (далее по тексту - ПО), являющимся общим для всех регистрирующих устройств.

Измерение биопотенциалов сердца реализовано в канале ЭКГ и осуществляется при помощи кабеля отведений с электродами и блока аналого-цифрового преобразования (далее по тексту - АЦП).

Измерение электрического сопротивления участков тела пациента реализовано в канале РЕО и осуществляется при помощи первичного преобразователя ДР, кабеля и блока АЦП.

Измерение параметров функции внешнего дыхания реализовано в канале СПИРО и осуществляется при помощи первичного преобразователя ДС и/или блока АЦП.

Каждое из регистрирующих устройств используется для исследования функционального состояния человека в соответствии с набором измерительных функций.

В состав комплексов могут входить следующие модификации регистрирующих устройств:

Преобразователи биосигналов (далее по тексту - ПБС):

• - ПБС-01 (ЭКГ - канал);

• - ПБС-01.ЭКГ-02 (ЭКГ - канал);

• - ПБС-01.СПИРО (СПИРО - канал);

Электрокардиографы переносные:

• - ЭКГК-01 (ЭКГ - канал);

• - ЭКГК-01.Т (ЭКГ - канал);

Первичные преобразователи сигналов:

• - ДС (датчик спирографический, СПИРО - канал);

• - ДР (датчик реографический, РЕО - канал).

ПБС предназначены для регистрации сигналов и передачи их в персональный компьютер в реальном времени в стационарных условиях.

ЭКГК предназначены для регистрации сигнала ЭКГ с возможностью его распечатки и передачи по каналам связи в ПК для анализа и хранения, а также обеспечивают дистанционный обмен данными с ПК при помощи одного из следующих средств передачи данных:

• - УД-01.ТЛ - на основе звукового модулятора сигнала для телефонной линии;

• - УД-01.РЛ - на основе радиопередающего устройства стандартов Bluetooth, Wi-Fi или оригинальной радиопары;

• - УД-01.С - на основе передатчика сигналов сотовой связи УД-01.С.

ЭКГК-01 обеспечивает регистрацию, распечатку на встроенном принтере и передачу сигнала ЭКГ.

ЭКГК-01.Т обеспечивает только регистрацию и передачу сигнала ЭКГ.

Первичные преобразователи сигналов предназначены для первичного преобразования сигналов РЕО и СПИРО и подключаются к соответствующим каналам ПБС.

Регистрирующие устройства ПБС-01, датчик реографический ДР обладают индикативными каналами ФОНО и ПУЛЬС.

Общий вид комплексов аппаратно-программных «Валента» для проведения исследований функциональной диагностики представлен на рисунке 1.

От несанкционированного вторжения комплексы защищены пломбами, наносимыми в месте соединения корпусов регистрирующих устройств. Способ пломбирования - наклейка с голографическим изображением товарного знака.

Заводской номер комплексов имеет цифровой формат и указывается в формуляре комплексов.

Заводские номера регистрирующих устройств в цифровом формате наносятся методом лазерной гравировки:

• - на шильд, расположенный на нижней поверхности датчиков реографических ДР, электрокардиографов ЭКГК-01, ПБС-01.ЭКГ-02, ЭКГК-01.Т;

• - на нижнюю поверхность датчиков спирографических ДС и ПБС-01.Спиро;

• - на заднюю стенку ПБС-01.

Шильды выполнены из пластика с клеевой основой, надписи на шильд нанесены при помощи клеймения лазерным маркером/гравером, сохранность надписей обеспечивается в течение срока эксплуатации.

Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободное от надписей место корпуса регистрирующего устройства.

Места нанесения заводского номера, знака утверждения типа, обозначение места нанесения знака поверки и защитной пломбы приведены на рисунках 1-9.

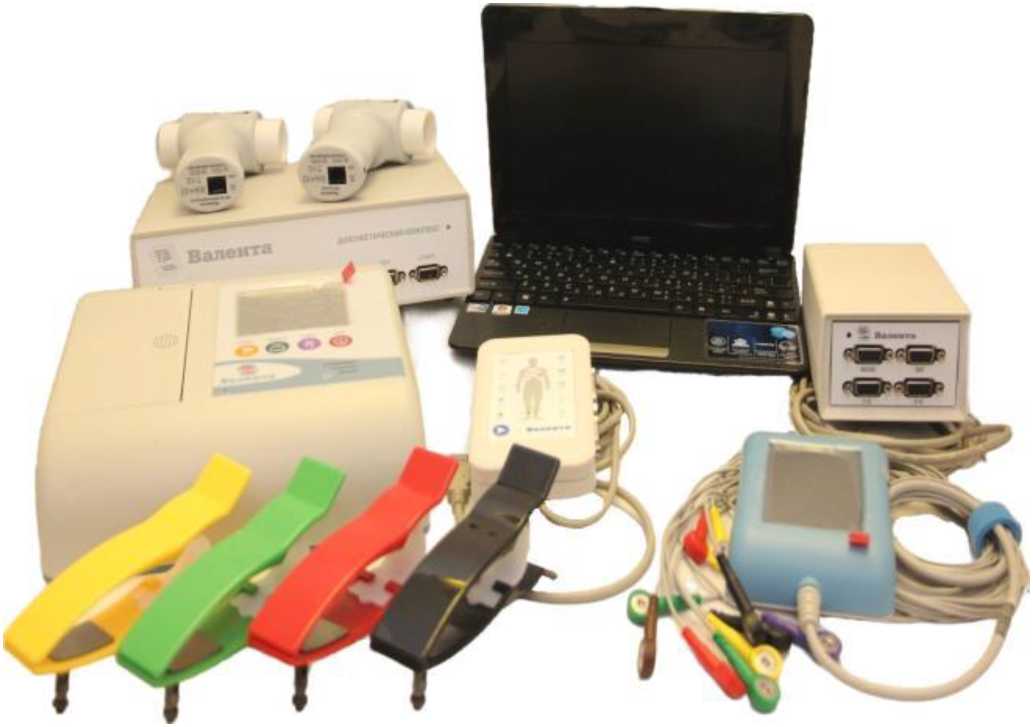

Рисунок 1 - Общий вид комплекса

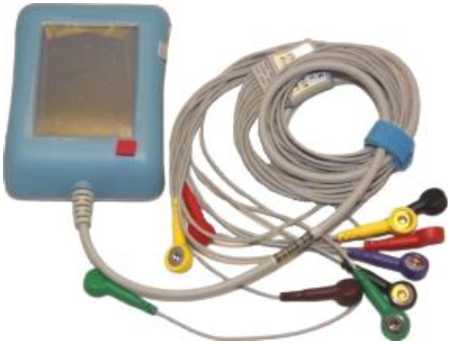

ПБС-01.ЭКГ-02

ПБС-01.Спиро

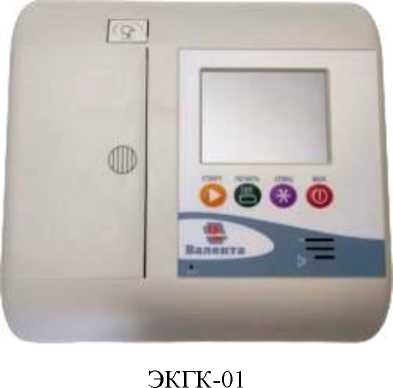

ЭКГК-01

ЭКГК-01.Т

Датчик спирографический (ДС)

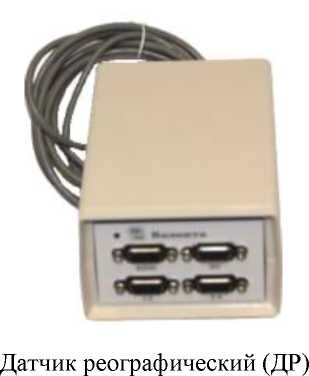

Датчик реографический (ДР)

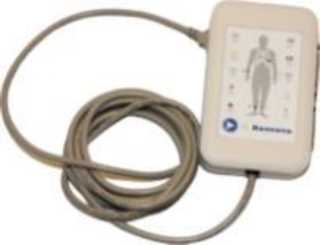

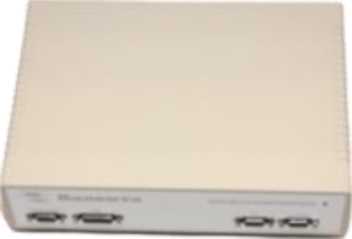

Рисунок 2 - Регистрирующие устройства комплекса

А

В

Б

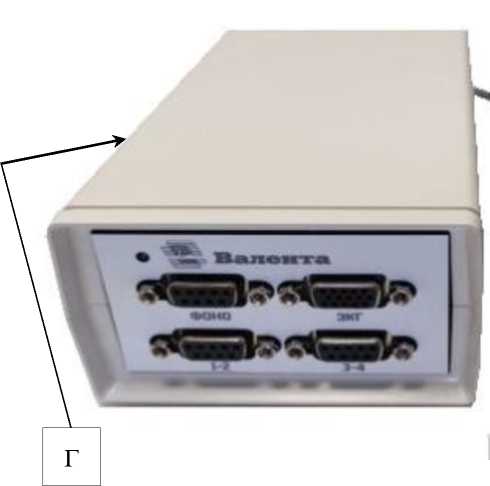

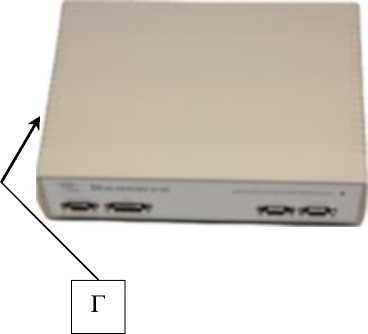

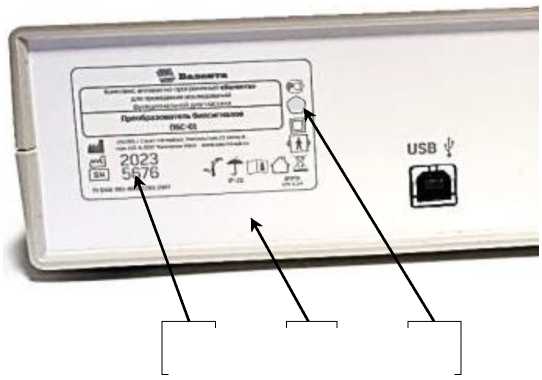

Рисунок 3 - ПБС-01 Места нанесения заводского номера (А), знака утверждения типа (Б), знака поверки (В), а также - места пломбирования (Г)

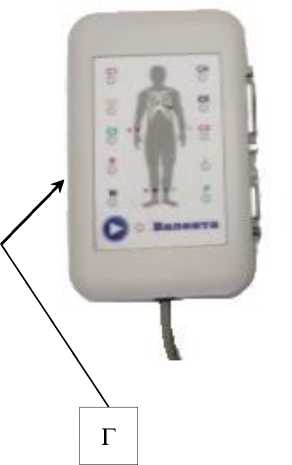

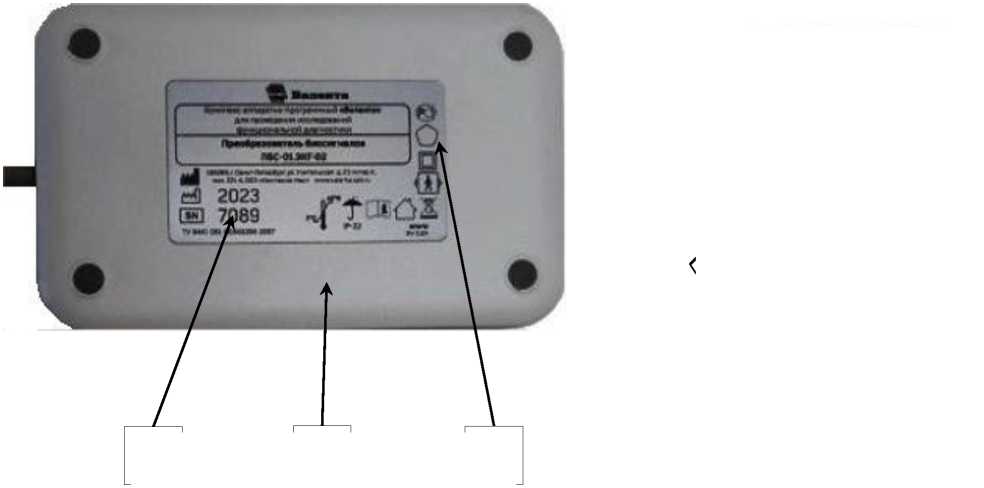

Рисунок 4 - ПБС-01.ЭКГ-02

Места нанесения заводского номера (А), знака утверждения типа (Б), знака поверки (В), а также - места пломбирования (Г)

А Б В Г

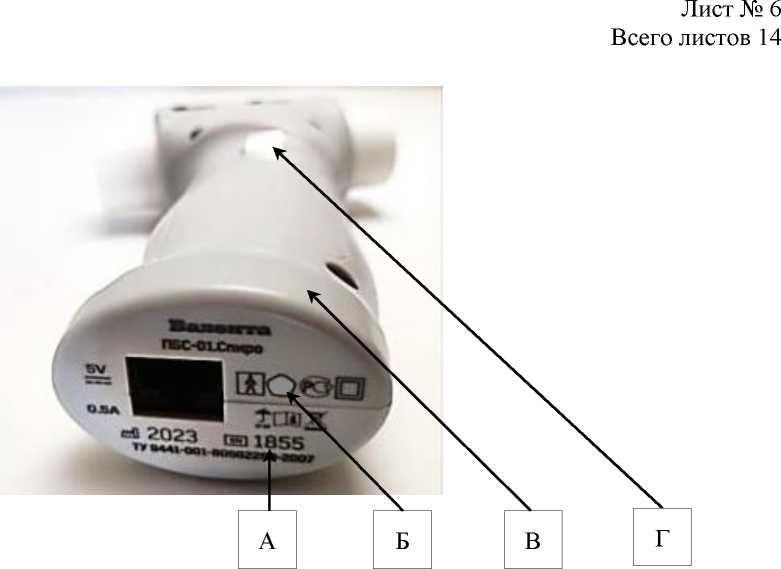

Рисунок 5 - ПБС-01.Спиро

Места нанесения заводского номера (А), знака утверждения типа (Б), знака поверки (В), а также - места пломбирования (Г)

В

А

Б

’Л® ЛЭ**

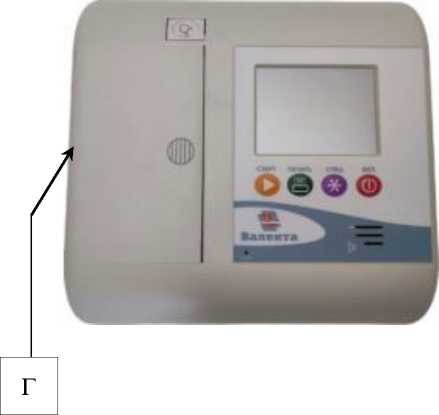

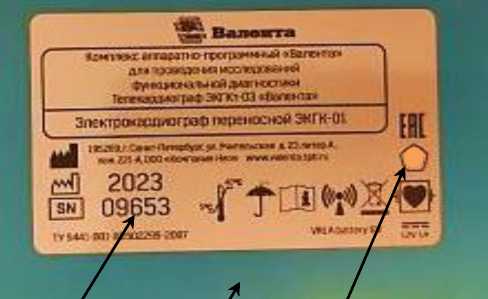

Рисунок 6 - ЭКГК-01

Места нанесения заводского номера (А), знака утверждения типа (Б), знака поверки (В), а также - места пломбирования (Г)

Г

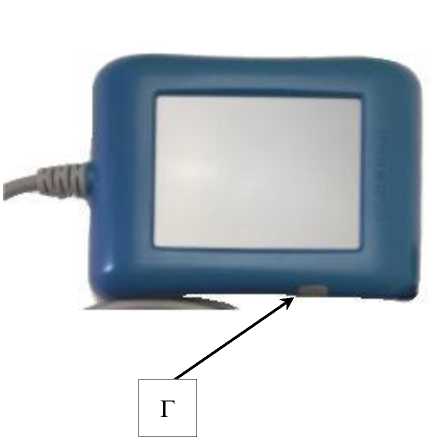

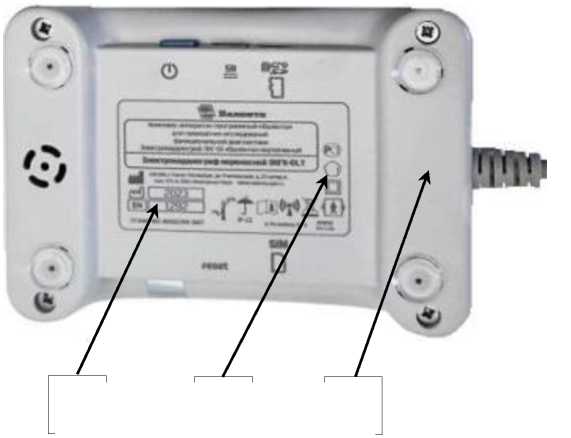

Рисунок 7 - ЭКГК-01.Т

Места нанесения заводского номера (А), знака утверждения типа (Б), знака поверки (В), а также - места пломбирования (Г)

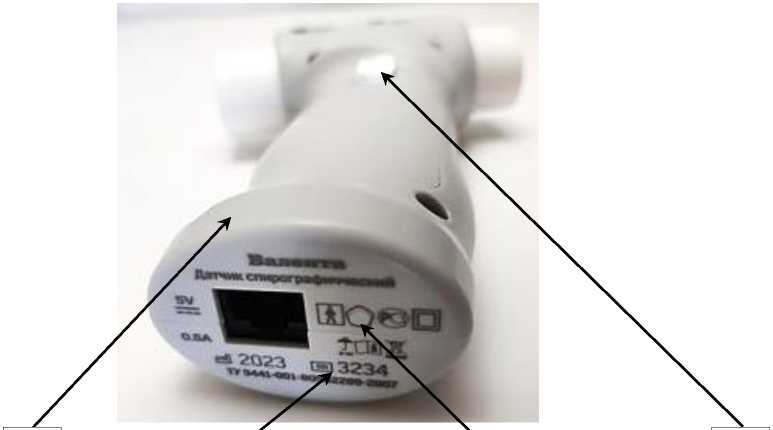

Рисунок 8 - Датчик спирографический (ДС)

Места нанесения заводского номера (А), знака утверждения типа (Б), знака поверки (В), а также - места пломбирования (Г)

Рисунок 9 - Датчик реографический (ДР)

Места нанесения заводского номера (А), знака утверждения типа (Б), знака поверки (В), а также - места пломбирования (Г)

Таблица 4 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
