Номер по Госреестру СИ: 91760-24
91760-24 Резервуар вертикальный стальной цилиндрический
(РВС-1000)
Назначение средства измерений:
Резервуар вертикальный стальной цилиндрический РВС-1000 (далее - резервуар) предназначен для измерений вместимости при хранении пластовой воды, сырой и подготовленной нефти.

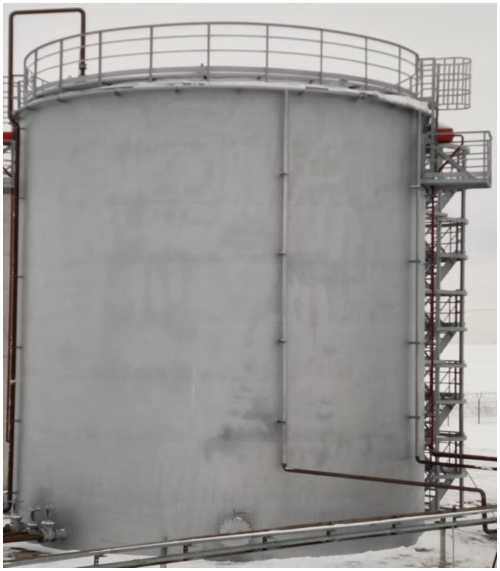

Внешний вид.
Резервуар вертикальный стальной цилиндрический
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «ГСИ. Масса нефти. Методика измерений косвенным методом статических измерений в емкостях накопителях сборных пунктов Шийского нефтяного месторождения АО «Булгарнефть», ФР.1.29.2023.45829.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости».
ПравообладательАкционерное общество «Булгарнефть» (АО «Булгарнефть») ИНН 1644005296
Юридический адрес: 423452, Республика Татарстан, Альметьевский р-н, г. Альметьевск, ул. Белоглазова, д. 26
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2аПринцип действия резервуара основан на заполнении его продуктом до определенного уровня, соответствующего объему продукта согласно градуировочной таблице резервуара.
Резервуар представляет собой металлический сосуд в форме вертикального цилиндра, с плоским днищем и стационарной кровлей, оборудованный приемо-раздаточными устройствами и люками.
Тип резервуара - вертикальный стальной цилиндрический, с номинальной вместимостью 1000 м3.
Заполнение и выдача продуктов осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, типографическим методом нанесен на люк-лаз и типографским способом в паспорт.
Резервуар с заводским № 5/23 расположен на территории СП-Мамадыш Мамадышский ЦДНГ.
Общий вид резервуара представлен на рисунке 1, место нанесения заводского номера представлено на рисунке 2.
Рисунок 1 - Общий вид резервуара.
Рисунок 2 - Место нанесения заводского номера.
Пломбирование резервуара не предусмотрено.
Нанесение знака поверки на резервуар не предусмотрено.
Т а б л и ц а 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
1000 |
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % |
±0,20 |
Т а б л и ц а 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Измеряемая среда |
нефть |
Габаритные размеры, мм, не более | |
- внутренний диаметр стенки |
11920 |
- высота стенки |
10430 |
