Номер по Госреестру СИ: 91737-24
91737-24 Профилометры
(NSRT-100)
Назначение средства измерений:
Профилометры NSRT-100 (далее - приборы) предназначены для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет прямую линию.
Внешний вид.
Профилометры
Рисунок № 1
Notice: Undefined offset: 1 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 2 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 3 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 4 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 5 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 6 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 7 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 8 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 9 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 250
Программное обеспечение
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 250
Приборы имеют в своем составе программное обеспечение (ПО), разработанное для конкретной измерительной задачи, осуществляющее измерительные функции и функции расчета параметров.
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
K015 |
Номер версии (идентификационный номер) ПО |
не ниже 2.10 |
Цифровой идентификатор ПО |
- |
Защита программного обеспечения приборов соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации приборов типографским способом.
Сведения о методиках измерений
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 308
Сведения о методиках (методах) измерений
приведены в п. 2 «Порядок выполнения измерения» документа «Руководство по эксплуатации и техническому обслуживанию. Профилометр NSRT-100».
Нормативные и технические документы
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 326
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 334
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 342
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 6 ноября 2019 г. № 2657;
ТУ 26.51.33-003-49360276-2023 «Профилометры NSRT-100, NSRT-500. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Норгау Руссланд»
(ООО «Норгау Руссланд»),
ИНН 7727159340
Юридический адрес: 119421, г. Москва, вн.тер.г. муниципальный округ Обручевский, Новаторов ул., д. 1, эт./помещ. 2/LVI, ком. 77
Тел./факс: (495) 988-2000
E-mail: info@norgau.com, web-сайт: https://www.norgau.com
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 301
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 367
Изготовитель
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 367
Общество с ограниченной ответственностью «Норгау Руссланд» (ООО «Норгау Руссланд»),
ИНН 7727159340
Адрес: 119421, г. Москва, вн.тер.г. муниципальный округ Обручевский, Новаторов ул., д. 1, эт./помещ. 2/LVI, ком. 77
Тел./факс: (495) 988-2000
E-mail: info@norgau.com, web-сайт: https://www.norgau.com
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 414
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 432
Испытательный центр
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 432
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru, web-сайт: www.vniims.ru
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 358
Правообладатель
Общество с ограниченной ответственностью «Норгау Руссланд»(ООО «Норгау Руссланд»),
ИНН 7727159340
Юридический адрес: 119421, г. Москва, вн.тер.г. муниципальный округ Обручевский, Новаторов ул., д. 1, эт./помещ. 2/LVI, ком. 77
Тел./факс: (495) 988-2000
E-mail: info@norgau.com, web-сайт: https://www.norgau.com
Принцип действия приборов основан на ощупывании неровностей исследуемой поверхности алмазной иглой (щупом) и преобразовании возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в процессоре. Результаты измерений выводятся на дисплей (в виде профилограммы и числовых значений параметров шероховатости), или через USB-интерфейс на внешний компьютер для выполнения дальнейших расчетов. Питание приборов осуществляется от сети переменного тока через адаптер или от батареи.
Приборы являются мобильными измерительными устройствами и состоят из опорного индуктивного датчика и устройства обработки информации и выполнены в виде единого блока, на лицевой панели которого расположены жидкокристаллический дисплей, кнопки управления и выбора режимов измерений, к нижней части корпуса крепится опорный индуктивный датчик.
Общий вид приборов представлен на рисунке 1.
Заводские номера наносятся на заднюю часть корпуса прибора в виде идентификационной таблички с нанесенным способом цифровой печати заводским номером и имеют цифровое, или цифробуквенное обозначение. Пломбирование приборов не
предусмотрено.
Нанесение знака поверки на приборы не предусмотрено.
Место нанесения заводского номера

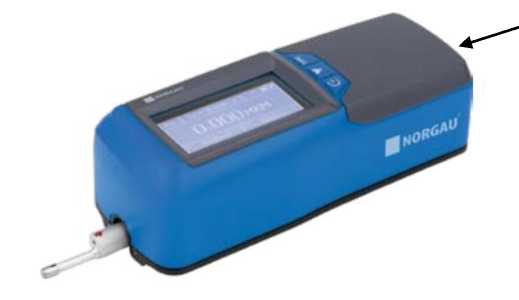

Рисунок 1 - Общий вид профилометров NSRT-100
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 282
Таблица 4 - Комплектность приборов
Наименование |
Обозначение |
Количество |
Профилометр |
NSRT-100 |
1 шт. |
Стандартный щуп |
- |
1 шт. |
Насадка для защиты щупа |
- |
1 шт. |
Образец шероховатости |
- |
1 шт. |
Подставка для образца шероховатости |
- |
1 шт. |
Зарядное устройство |
- |
1 шт. |
USB-кабель для зарядного устройства |
- |
1 шт. |
Устройство для регулировки по высоте |
- |
1 шт. |
Кейс |
- |
1 шт. |
Руководство по эксплуатации и техническому обслуживанию |
- |
1 экз. |
Паспорт |
ПМ.01.047539ПС |
1 экз. |
приборов приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики приборов
Наименование характеристики |
Значение |
Диапазон измерений шероховатости по параметру Ra, мкм |
от 0,1 до 10 |
Пределы допускаемой относительной погрешности измерений шероховатости по параметру Ra, %* |
±5, но не менее 10 нм |
щуп: угол 60°, радиус 2 мкм
Таблица 3 - Технические характеристики приборов
Наименование характеристики |
Значение | |
Диапазон измерений датчика по оси Z, мкм |
± 80 | |
Диапазон измерений датчика по оси X, мм |
от 0 до 17,5 | |
Длина трассы ощупывания, мм |
0,56; 1,5; 4,8; 16 (автоматический выбор), свободный выбор | |
Измерительное усилие, мН, не более |
0,75 |
4 |
Радиус щупа, мкм, не более |
2 |
5 |
Угол щупа, ° |
60 |
90 |
Фильтры |
Фазокорректированный (фильтр Гаусса) ИСО 11562 (ГОСТ Р 8.5622009), БПФ, PC, DP и 2RC | |
Отсечка шага, 1с, мм |
0,25; 0,8; 2,5 (автоматический выбор), свободный выбор | |
Параметры шероховатости |
Ra, Rz, Rsm, Rzjis, Rt |
Габаритные размеры, мм, не более: - длина |
155 |
- ширина |
61 |
- высота |
50 |
Масса, кг, не более |
0,420 |
Электропотребление: - напряжение, В |
от 198 до 242 |
- мощность, ВА, не более |
30 |
- частота, Гц |
от 49 до 51 |
Условия эксплуатации: - нормальная область значений температур, 0С |
от +15 до +25 |
- относительная влажность воздуха, %, не более |
85 без конденсата |
