Номер по Госреестру СИ: 91637-24
91637-24 Резервуар горизонтальный стальной двустенный
(РГСД-60(20+20+20))
Назначение средства измерений:
Резервуар горизонтальный стальной двустенный РГСД-60(20+20+20)
(далее - резервуар) предназначен для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуар горизонтальный стальной двустенный
Рисунок № 1
Внешний вид.
Резервуар горизонтальный стальной двустенный
Рисунок № 2
Внешний вид.
Резервуар горизонтальный стальной двустенный
Рисунок № 3
Общие сведения
Дата публикации - 26.03.2024
Срок свидетельства -
Номер записи - 193528
ID в реестре СИ - 1415345
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Закрытое акционерное общество "Алтайспецизделия" (ЗАО "Алтайспецизделия")
Страна - РОССИЯ
Населенный пункт - Алтайский край, г. Барнаул
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№790 от 2024.03.22 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Резервуар горизонтальный стальной двустенный (РГСД-60(20+20+20))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Закрытое акционерное общество "Алтайспецизделия" (ЗАО "Алтайспецизделия")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80085-20 |
Резервуары стальные горизонтальные цилиндрические, РГСП-25.1Д, РГСП-15.2Д Закрытое акционерное общество "Алтайспецизделия" (ЗАО "Алтайспецизделия") (РОССИЯ Алтайский край, г. Барнаул) |
ОТ МП |
5 лет |
|
79999-20 07.12.2025 |
Резервуары горизонтальные стальные наземные , РГСН Закрытое акционерное общество "Алтайспецизделия" (ЗАО "Алтайспецизделия") (РОССИЯ Алтайский край, г. Барнаул) |
ОТ МП |
5 лет |
|
81599-21 |
Резервуары горизонтальные стальные цилиндрические, РГС-5, РГС-10, РГС-20, РГС-50 Закрытое акционерное общество "Алтайспецизделия" (ЗАО "Алтайспецизделия") (РОССИЯ Алтайский край, г. Барнаул) |
ОТ МП |
5 лет |
|
86400-22 10.08.2027 |
Резервуары стальные горизонтальные, РГС Закрытое акционерное общество "Алтайспецизделия" (ЗАО "Алтайспецизделия") (РОССИЯ Алтайский край, г. Барнаул) |
ОТ МП |
5 лет |
|
86865-22 |
Резервуары горизонтальные стальные цилиндрические, РГС-75 Закрытое акционерное общество "Алтайспецизделия" (ЗАО "Алтайспецизделия") (РОССИЯ Алтайский край, г. Барнаул) |
ОТ МП |
5 лет |
|
89838-23 28.08.2028 |
Колонки топливораздаточные, Обозначение отсутствует Закрытое акционерное общество "Алтайспецизделия" (ЗАО "Алтайспецизделия") (РОССИЯ Алтайский край, г. Барнаул) |
ОТ МП |
1 год |
|
91637-24 |
Резервуар горизонтальный стальной двустенный , РГСД-60(20+20+20) Закрытое акционерное общество "Алтайспецизделия" (ЗАО "Алтайспецизделия") (РОССИЯ Алтайский край, г. Барнаул) |
ОТ МП |
5 лет |
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кто поверяет Резервуар горизонтальный стальной двустенный (РГСД-60(20+20+20))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Резервуар горизонтальный стальной двустенный (РГСД-60(20+20+20))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Закрытое акционерное общество «АлтайСпецИзделия» (ЗАО «АлтайСпецИзделия»)
ИНН 2224130666
Юридический адрес: 656922, Алтайский край, г. Барнаул, ул. Трактовая, д. 6
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)Адрес места осуществления деятельности: 420127, Республика Татарстан, г. Казань, ул. Побежимова, д. 36, помещ. №1001
Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51
Телефон: +7 9196969693
E-mail: trifonovua@mail.ru
Правообладатель
Закрытое акционерное общество «АлтайСпецИзделия» (ЗАО «АлтайСпецИзделия»)
ИНН 2224130666
Юридический адрес: 656922, Алтайский край, г. Барнаул, ул. Трактовая, д. 6
Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой горизонтально расположенный цилиндрический стальной двустенный сосуд с днищами, состоящий из трех секций. Секции разделены между собой перегородкой.
Резервуар горизонтальный стальной двустенный РГСД-60(20+20+20) расположен внутри металлического контейнера наземного расположения.
Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства.
Заводской номер резервуара в виде буквенно-цифрового обозначения, состоящий из арабских цифр и букв, нанесен методом лазерной гравировки на маркировочную табличку резервуара. (рисунок 1). Табличка крепится к корпусу резервуара.
Резервуар РГСД-60(20+20+20) с заводским номером 19052рД расположен на территории ЛАЭС «Герасимовское» по адресу: Томская область, Каргосокский район.
Общий вид резервуара РГСД-60(20+20+20) представлен на рисунках 2, 3.
Нанесение знака поверки на средство измерений не предусмотрено.

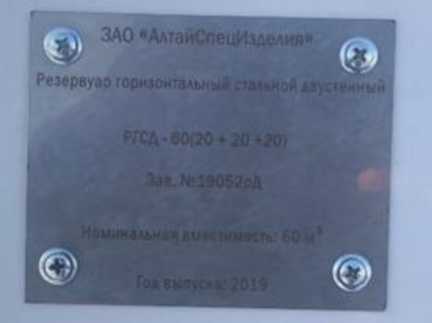

Рисунок 1 - Маркировочная табличка

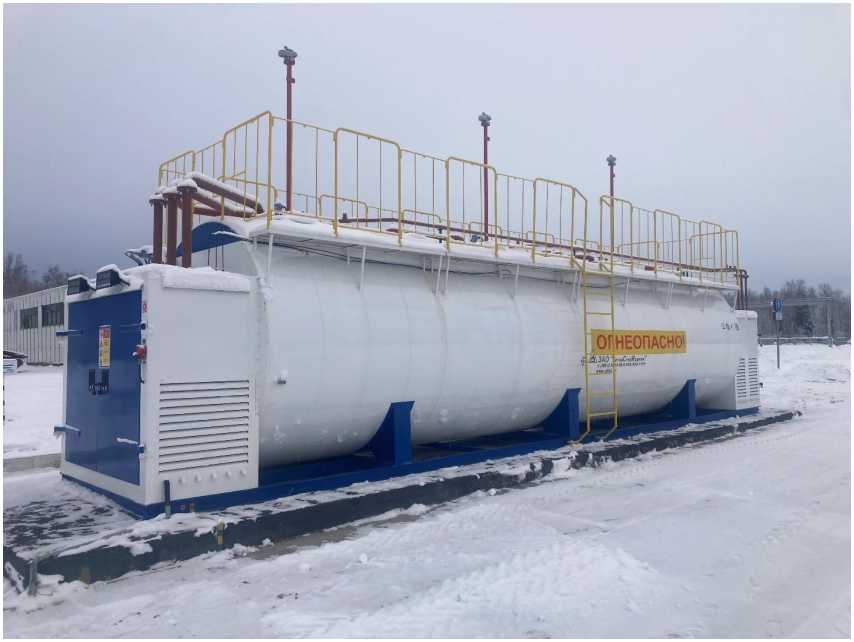

Рисунок 2 - Общий вид резервуара РГСД-60(20+20+20) с заводским номером 19052рД

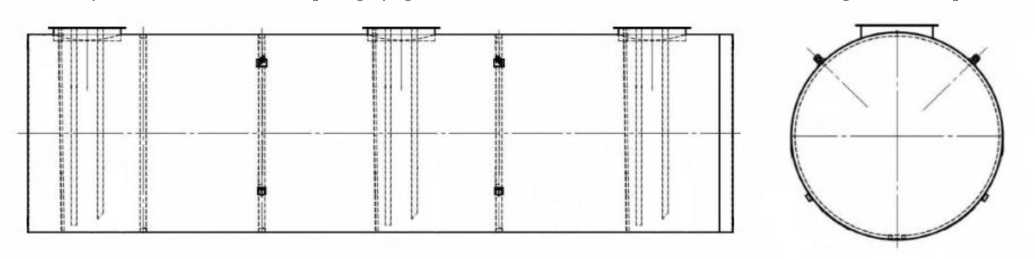

Рисунок 3 - Общий вид резервуара РГСД-60(20+20+20)
Пломбирование резервуара РГСД-60(20+20+20) не предусмотрено.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной двустенный |
РГСД-60(20+20+20) |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
3 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
60 |
|
Номинальная вместимость секции №1, м3 |
20 |
|
Номинальная вместимость секции №2, м3 |
20 |
|
Номинальная вместимость секции №3, м3 |
20 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
25 |
