Номер по Госреестру СИ: 91570-24
91570-24 Система автоматизированная информационно-измерительная
(АИИС-37-05)
Назначение средства измерений:
Система автоматизированная информационно-измерительная АИИС-37-05 (далее -ИС) предназначена для измерений и контроля параметров изделий: атмосферного давления; виброускорения; дифференциального и избыточного давления газов и жидкостей; массового расхода топлива; напряжения постоянного тока; относительной влажности воздуха; силы постоянного тока; силы тяги; температуры газов и жидкостей; частоты вращения.
Внешний вид.
Система автоматизированная информационно-измерительная
Рисунок № 1
Внешний вид.
Система автоматизированная информационно-измерительная
Рисунок № 2
Внешний вид.
Система автоматизированная информационно-измерительная
Рисунок № 3
Внешний вид.
Система автоматизированная информационно-измерительная
Рисунок № 4
Общие сведения
Дата публикации - 13.03.2024
Срок свидетельства -
Номер записи - 193456
ID в реестре СИ - 1415104
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
АИИС-37-05,
Производитель
Изготовитель - Филиал Публичного акционерного общества "ОДК-Сатурн" - Омское Моторостроительное конструкторское бюро (Филиал ПАО "ОДК-Сатурн" - ОМКБ)
Страна - РОССИЯ
Населенный пункт - Ярославская обл., г. Рыбинск
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник содержит перечень приказов Росстандарта с удобной навигацией и возможностью поиска. Всего в справочнике более 35 тыс. записей (с 2004 года), актуализация данных производится не реже 1 раза в месяц.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№682 от 2024.03.12 ПРИКАЗ_Об утверждении типов средств измерений (11)
Наличие аналогов СИ: Система автоматизированная информационно-измерительная (АИИС-37-05)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Филиал Публичного акционерного общества "ОДК-Сатурн" - Омское Моторостроительное конструкторское бюро (Филиал ПАО "ОДК-Сатурн" - ОМКБ)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79645-20 |
Система автоматизированная информационно-измерительная АИИС-37-15, Филиал Публичного акционерного общества "ОДК-Сатурн" - Омское Моторостроительное конструкторское бюро (Филиал ПАО "ОДК-Сатурн" - ОМКБ) (РОССИЯ Ярославская обл., г. Рыбинск) |
ОТ МП |
1 год |
|
86217-22 |
Наборы гирь специальных, ГС Филиал Публичного акционерного общества "ОДК-Сатурн" - Омское Моторостроительное конструкторское бюро (Филиал ПАО "ОДК-Сатурн" - ОМКБ) (РОССИЯ Ярославская обл., г. Рыбинск) |
ОТ МП |
1 год |
|
88627-23 |
Система автоматизированная информационно-измерительная, АИИС-7С1020 Филиал Публичного акционерного общества "ОДК-Сатурн" - Омское Моторостроительное конструкторское бюро (Филиал ПАО "ОДК-Сатурн" - ОМКБ) (РОССИЯ Ярославская обл., г. Рыбинск) |
ОТ МП |
1 год |
|
91570-24 |
Система автоматизированная информационно-измерительная, АИИС-37-05 Филиал Публичного акционерного общества "ОДК-Сатурн" - Омское Моторостроительное конструкторское бюро (Филиал ПАО "ОДК-Сатурн" - ОМКБ) (РОССИЯ Ярославская обл., г. Рыбинск) |
ОТ МП |
1 год |
Челябинск - административный центр области, столица Южного Урала. Город был основан в 1736 году. Первоначально на его месте стояла Челябинская крепость, охранявшая путь из Зауралья в Оренбург.
В Челябинске проживает 1,093 миллиона человек. Город занимает 9-е место среди городов-"миллионеров" Российской Федерации. Расстояние от Челябинска до Москвы составляет 1776 км.
Челябинск - крупный промышленный центр. В городе развиты предприятия металлургии и машиностроения, суммарная доля которых в общем объеме промышленного производства составляет более 60%. Челябинск - один из крупнейших производителей металла в России, 43% отечественных ферросплавов производится на предприятиях города. Также хорошо развиты приборостроение, легкая и пищевая промышленность.
Металлургическая промышленность Челябинска представлена тремя крупными предприятиями: металлургическим комбинатом ("Мечел"), выпускающим кокс, чугун, прокат и другую продукцию; электрометаллургическим заводом, крупнейшим в стране производителем ферросплавов; цинковым заводом - флагманом цветной металлургии, одним из крупнейших лидеров по производству цинка.
Второй по значимости отраслью, широко представленной в Челябинске, является машиностроение. Инструментальный завод специализируется на производстве высококачественного измерительного инструмента. Тракторный завод "Уралтрак" производит колесную и гусеничную дорожно-строительную технику. Автоматизированный механический завод является производителем оборонной продукции. Завод "Прибор" занимается производством приборов контроля давления для космической техники и военно-морского флота. Завод "Теплоприбор" - крупнейшее приборостроительное предприятие в России. Радиозавод "Полет" - предприятие по производству радиоаппаратуры для нужд военной и гражданской авиации.
Химические предприятия и заводы Челябинска: угольная компания и химико-фармацевтический завод.
Отчет "Анализ рынка поверки в Челябинске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Система автоматизированная информационно-измерительная (АИИС-37-05)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Система автоматизированная информационно-измерительная (АИИС-37-05)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение ИС включает общее программное обеспечение (далее -ОПО) и специальное программное обеспечение (далее - СПО).
ОПО представлено операционной системой MS Windows 10 «Корпоративная» (64-разрядная).
СПО представлено программой управления комплексами MIC «Recorder», которая обеспечивает выполнение следующих функций:
-
- сбор и обработка данных результатов измерений параметров изделий;
-
- сбор и обработка данных состояния технологических устройств;
-
- визуализация и оценка полученной измерительной информации;
-
- мониторинг управления испытанием;
-
- технологическая блокировка и защита; логическое управление; хранение результатов измерений.
Метрологически значимой частью СПО «Recorder» является метрологический модуль «scales.dll».
Уровень защиты программного обеспечения и измерительной информации в соответствии с Р 50.2.077-2014 - «средний».
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
scales.dll |
|
Номер версии (идентификационный номер ПО) |
1.0.0.8 |
|
Цифровой идентификатор ПО |
24СВС163 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Влияние ПО учтено при нормировании метрологических характеристик ИС.
Знак утверждения типа
Знак утверждения типананосится на корпус монитора ПК АРМ в виде наклейки и на титульный лист формуляра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 документа «Система автоматизированная информационноизмерительная АИИС-37-05. Формуляр».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 22.10.2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерения силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10’1 - V107 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 15 декабря 2021 г. № 2885 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
ГОСТ Р 8.596-2002 «Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения».
ПравообладательФилиал Публичного акционерного общества «ОДК-Сатурн» - Омское Моторостроительное конструкторское бюро (Филиал ПАО «ОДК-Сатурн» - ОМКБ) ИНН 7610052644
Юридический адрес: 152903, Ярославская обл., г. Рыбинск, пр-кт. Ленина, д. 163
Изготовитель
Филиал Публичного акционерного общества «ОДК-Сатурн» - Омское Моторостроительное конструкторское бюро (Филиал ПАО «ОДК-Сатурн» - ОМКБ) ИНН 7610052644
Юридический адрес: 152903, Ярославская обл., г. Рыбинск, пр-кт. Ленина, д. 163 Адрес места осуществления деятельности: 644076, Омская обл., г. Омск, ул. Окружная дорога, д. 3
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117АПравообладатель
Филиал Публичного акционерного общества «ОДК-Сатурн» - Омское Моторостроительное конструкторское бюро (Филиал ПАО «ОДК-Сатурн» - ОМКБ) ИНН 7610052644Юридический адрес: 152903, Ярославская обл., г. Рыбинск, пр-кт. Ленина, д. 163
Принцип действия ИС основан на преобразовании измеряемых величин первичными преобразователями в электрические сигналы, последующем аналого-цифровом преобразовании электрических сигналов в цифровой код и передаче измерительной информации на персональный компьютер автоматизированного рабочего места оператора (далее - ПК АРМ) для отображения и обработки.
ИС имеет модульную конструкцию и представляет собой информационно-измерительную систему с централизованным управлением и распределенной функцией измерений. ИС построена на базе комплекса измерительно-вычислительного MIC-036R (рег. № 20859-09) и комплекса измерительного магистрально-модульного MIC-140/96 (рег. № 46517-21).
ИС состоит из восьми модулей, включающих в себя соответствующие измерительные каналы (далее - ИК):
-
- модуль измерений динамических параметров (МИДП);
-
- модуль измерений выходных электрических сигналов датчиков двигателей и каналов телеметрии (МИВС);
-
- модуль измерений температуры (МИТ);
-
- модуль измерений параметров окружающей среды (МИПОС);
-
- модуль измерений давления (МИД);
-
- модуль измерений массового расхода топлива (МИРТ);
-
- модуль измерений силы от тяги двигателя (МИС);
-
- модуль измерений частоты вращения ротора (МИЧВР).
ИК МИДП состоит из следующих элементов:
-
- вибропреобразователь АВС 136 (рег. № 24035-02);
-
- модуль МС-201+МР-07 комплекса измерительно-вычислительного MIC-036R;
-
- ПК АРМ.
ИК МИВС состоят из следующих элементов:
- шунты измерительные стационарные 75ШИП (рег. № 64608-16);
-
- модули МС-227С2, МС-227К1, MC-227U1, MC-227U2 комплекса измерительновычислительного MIC-036R;
-
- ПК АРМ.
ИК МИТ состоят из следующих элементов:
-
- термопреобразователи сопротивления ТСП 9203 (рег. № 14238-94) или термопары типов ТХА (К), ТХК (L) с номинальными статическими характеристиками преобразования по ГОСТ Р 8.585-2001;
-
- модули MC-227R3 MC-227U1 комплекса измерительно-вычислительного MIC-036R или комплекс измерительный магистрально-модульный MIC-140/96;
-
- ПК АРМ.
ИК МИПОС состоят из следующих элементов:
-
- барометр рабочий сетевой БРС-1М-1 (рег. № 16006-97) или преобразователь влажности Rotronic HF5 (рег. № 64197-16);
-
- модуль МС-227С2 комплекса измерительно-вычислительного MIC-036R;
-
- ПК АРМ.
ИК МИД состоят из следующих элементов:
-
- преобразователи давления измерительные АИР-10 (рег. № 31654-19) или
преобразователи давления измерительные АИР-20/М2 (рег. № 63044-16) или преобразователи давления измерительные ЭЛЕМЕР-АИР-30М (рег. № 67954-17) или датчики давления Метран-100 (рег. № 22235-08) или преобразователи давления измерительные DMP 333 (рег. № 56795-14);
-
- модули МС-114С2, МС-227С2, MC-227U1 комплекса измерительно-вычислительного MIC-036R;
-
- ПК АРМ.
ИК МИРТ состоит из следующих элементов:
-
- расходомер массовый Promass 83 (рег. № 15201-11);
-
- модули MC-114C2, MC-227U1 комплекса измерительно-вычислительного MIC-036R;
-
- ПК АРМ.
ИК МИС состоят из следующих элементов:
-
- динамометрическая платформа, установленная на упругих лентах сжатия, работающих при незапущенном двигателе на сжатие, и стендовое градуировочное устройство;
-
- модуль MC-114C2 комплекса измерительно-вычислительного MIC-036R;
-
- ПК АРМ.
ИК МИЧВР состоит из следующих элементов:
-
- модуль МС-451+МЕ-401 комплекса измерительно-вычислительного MIC-036R;
-
- ПК АРМ.
К ИС данного типа относится ИС с заводским номером 01. Заводской номер, обеспечивающий идентификацию ИС, нанесен на корпус монитора ПК АРМ в виде наклейки.
Общий вид ПК АРМ с указанием места нанесения заводского номера и знака утверждения типа представлен на рисунке 1.
Общий вид приборных шкафов представлен на рисунке 2.
Система автоматизированная информационно-измерительная АИИС-37-05
Зав. № 01

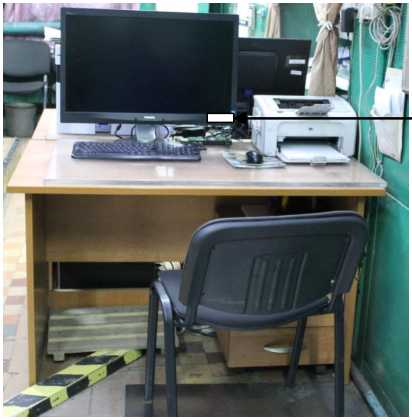

Рисунок 1 - Общий вид ПК АРМ
с указанием места нанесения заводского номера и знака утверждения типа

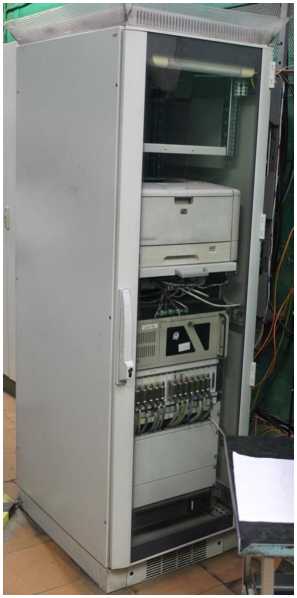

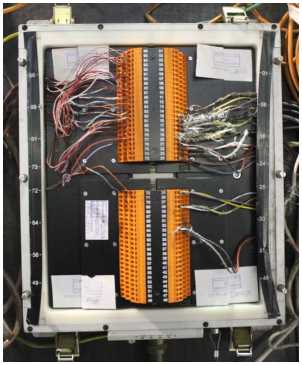

Р и с уно к 2 - Общий вид приборных шкафов
Защита от несанкционированного доступа к компонентам ИС обеспечивается ограничением доступа к месту ИС и запиранием приборных шкафов на замок.
Нанесение знака поверки на ИС не предусмотрено.
Таблица 2- Метрологические характеристики
|
№ ИК |
Наименование ИК |
Наименование измеряемой величины ИК |
Диапазон измерений ИК |
Диапазон показаний ИК |
Границы интервала погрешности измерений ИК при доверительной вероятности Р = 0,95 |
|
1 |
Вибрация двигателя |
СКЗ виброускорения |
от 0,1 до 16000 м/с2 |
от 0,1 до 50 мм/с |
6: ± 12,0 % |
|
2 |
Выходное напряжение датчика частоты вращения |
Напряжение постоянного тока |
от 0 до 6,5 В |
от 0 % до 100 % |
у(ВПИ): ± 0,15 % |
|
№ ИК |
Наименование ИК |
Наименование измеряемой величины ИК |
Диапазон измерений ИК |
Диапазон показаний ИК |
Границы интервала погрешности измерений ИК при доверительной вероятности Р = 0,95 |
|
3 |
Выходное напряжение датчика давления воздуха за КВД |
Напряжение постоянного тока |
от 0 до 6,5 В |
от 0 % до 100 % |
уСВПЦ): ± 0,15 % |
|
4 |
Выходное напряжение канала телеметрии температуры выходящих газов |
Напряжение постоянного тока |
от 0 до 6,5 В |
от 0 до 6,5 В |
Y^nH): ± 0,15 % |
|
5 |
Выходное напряжение канала телеметрии положения дозатора |
Напряжение постоянного тока |
от 0 до 6,5 В |
от 0 до 100 % |
Y^nH): ± 0,15 % |
|
6 |
Выходное напряжение канала телеметрии температуры воздуха за КНД |
Напряжение постоянного тока |
от 0 до 6,5 В |
от 0 до 6,5 В |
у(ВПЙ): ± 0,15 % |
|
7 |
Напряжение управляющего сигнала |
Напряжение постоянного тока |
от 0 до 6,5 В |
от 0 % до 100 % |
у(ВПЙ): ± 0,15 % |
|
8 |
Выходное напряжение датчика импульсов |
Напряжение постоянного тока |
от 0 до 6,5 В |
от 0 % до 100 % |
Y^nH): ± 0,15 % |
|
9 -12 |
Выходное напряжение дискретных команд запуска КРД |
Напряжение постоянного тока |
от 0 до 6,5 В |
от 0 до 6,5 В |
Y^nH): ± 0,15 % |
|
13 |
Выходное напряжение положения иглы дозатора |
Напряжение постоянного тока |
от 0 до 10 В |
от 0 до 10 В |
Y^nH): ± 0,10 % |
|
14 |
Напряжение управляющего сигнала |
Напряжение постоянного тока |
от 0 до 10 В |
от 0 до 10 В |
Y^nH): ± 0,10 % |
|
15 |
Напряжение сигналов 1 группы |
Напряжение постоянного тока |
от 0 до 6,5 В |
от 0 до 6,5 В |
Y^nH): ± 0,15 % |
|
№ ИК |
Наименование ИК |
Наименование измеряемой величины ИК |
Диапазон измерений ИК |
Диапазон показаний ИК |
Границы интервала погрешности измерений ИК при доверительной вероятности Р = 0,95 |
|
16 |
Напряжение сигналов 2 группы |
Напряжение постоянного тока |
от 0 до 6,5 В |
от 0 до 6,5 В |
Y^nH): ± 0,15 % |
|
17 |
Выходное напряжение 1 канала телеметрии БВПР |
Напряжение постоянного тока |
от 0 до 10 В |
от 0 до 10 В |
Y^nH): ± 0,10 % |
|
18 |
Выходное напряжение 2 канала телеметрии БВПР |
Напряжение постоянного тока |
от 0 до 10 В |
от 0 до 10 В |
Y^nH): ± 0,10 % |
|
19 |
Напряжение БП стендовый +6 В БВПР |
Напряжение постоянного тока |
от 0 до 6,5 В |
от 0 до 6,5 В |
Y^nH): ± 0,15 % |
|
20 |
Напряжение 1 к БВПР +27 В |
Напряжение постоянного тока |
от 0 до 50 В |
от 0 до 50 В |
Y^nH): ± 0,25 % |
|
21 |
Напряжение 2 к БВПР +27В |
Напряжение постоянного тока |
от 0 до 50 В |
от 0 до 50 В |
Y^nH): ± 0,25 % |
|
22 |
Напряжение «Генератор Готов» 1 |
Напряжение постоянного тока |
от 0 до 50 В |
от 0 до 50 В |
Y^nH): ± 0,30 % |
|
23 |
Напряжение «Генератор Готов» 2 |
Напряжение постоянного тока |
от 0 до 50 В |
от 0 до 50 В |
Y^nH): ± 0,30 % |
|
24 |
Температура воздуха на входе КВД |
Напряжение постоянного тока |
от 0 до 6,5 В |
от 200 К до 500 К |
Y^nH): ± 0,15 % |
|
25 |
Ток загрузки 1 канала БВПР-3 |
Сила постоянного тока |
от 0 до 150 А |
от 0 до 150 А |
Y^nH): ± 0,75 % |
|
26 |
Ток возбуждения |
Сила постоянного тока |
от 0 до 15 А |
от 0 до 15 А |
Y^nH): ± 0,75 % |
|
27 |
Ток загрузки 2 канала БВПР-3 |
Сила постоянного тока |
от 0 до 150 А |
от 0 до 150 А |
Y^nH): ± 0,75 % |
|
№ ИК |
Наименование ИК |
Наименование измеряемой величины ИК |
Диапазон измерений ИК |
Диапазон показаний ИК |
Границы интервала погрешности измерений ИК при доверительной вероятности Р = 0,95 |
|
28 |
Расход, положения дозатора |
Напряжение постоянного тока |
от 0 до 6,5 В |
от 0 до 450 кг/ч |
Y(BnM): ± 0,15 % |
|
29 |
Давление |
Напряжение постоянного тока |
от 0 до 6,5 В |
от 0 до 1,8 МПа (от 0 до 18 кгс/см2) |
Y(BnM): ± 0,15 % |
|
30 |
Температура потока на входе в РЛК № 1 |
Температура |
от -50 °С до +150 °С (от 223 К до 423 К) |
от -50 °С до +150 °С (от 223 К до 423 К) |
Д: ± 0,6 °С (± 0,6 К) |
|
31 |
Температура потока на входе в РЛК № 2 |
Температура |
от -50 °С до +150 °С (от 223 К до 423 К) |
от -50 °С до +150 °С (от 223 К до 423 К) |
Д: ± 0,6 °С (± 0,6 К) |
|
32 |
Температура потока на входе в РЛК № 3 |
Температура |
от -50 °С до +150 °С (от 223 К до 423 К) |
от -50 °С до +150 °С (от 223 К до 423 К) |
Д: ± 0,6 °С (± 0,6 К) |
|
33 |
Температура потока на входе в РЛК № 4 |
Температура |
от -50 °С до +150 °С (от 223 К до 423 К) |
от -50 °С до +150 °С (от 223 К до 423 К) |
Д: ± 0,6 °С (± 0,6 К) |
|
34 |
Температура топлива |
Температура |
от -50 °С до +150 °С (от 223 К до 423 К) |
от -50 °С до +150 °С (от 223 К до 423 К) |
Д: ± 0,6 °С (± 0,6 К) |
|
35 |
Атмосферное давление |
Абсолютное давление |
от 60 до 110 кПа |
от 60 до 110 кПа |
Д: ± 33 Па |
|
36 |
Перепад давлений между полным давлением на входе в РЛК и атмосферным |
Дифференциальное давление |
от 0 до 160 Па (от 0 до 16 кгс/м2) |
от 0 до 160 Па (от 0 до 16 кгс/м2) |
Y(BnM): ± 0,45 % |
|
№ ИК |
Наименование ИК |
Наименование измеряемой величины ИК |
Диапазон измерений ИК |
Диапазон показаний ИК |
Границы интервала погрешности измерений ИК при доверительной вероятности Р = 0,95 |
|
37 -39 |
Перепад давлений между атмосферным и статическим в мерном сечении РЛК |
Дифференциальное давление |
от 2 до 15 кПа (от 20 до 1500 кгс/м2) |
от 2 до 15 кПа (от 20 до 1500 кгс/м2) |
Д: ± 18,5 Па (± 1,9 кгс/м2) |
|
40 |
Перепад давлений между атмосферным и давлением окружающей среды (в боксе, в районе среза сопла) |
Дифференциальное давление |
от 0 до 500 Па (от 0 до 50 кгс/м2) |
от 0 до 500 Па (от 0 до 50 кгс/м2) |
у(ВПИ): ± 0,50 % |
|
41 -42 |
Перепад статических давлений вдоль мерной проставки |
Дифференциальное давление |
от 0 до 1000 Па (от 0 до 100 кгс/м2) |
от 0 до 1000 Па (от 0 до 100 кгс/м2) |
у(ВПИ): ± 0,20 % |
|
43 -45 |
Перепад между полным и статическим давлением в мерном сечении проставки |
Дифференциальное давление |
от 0 до 24,5 кПа (от 0 до 2450 кгс/м2) |
от 0 до 24,5 кПа (от 0 до 2450 кгс/м2) |
у(ВПИ): ± 0,10 % |
|
46 |
Статическое давление в мерном сечении проставки |
Избыточное давление |
от 10 до 50 кПа (от 0,1 до 0,5 кгс/см2) |
от 10 до 50 кПа (от 0,1 до 0,5 кгс/см2) |
у(ВПИ): ± 0,20 % |
|
47 |
Полное давление в мерном сечении проставки |
Избыточное давление |
от 10 до 50 кПа (от 0,1 до 0,5 кгс/см2) |
от 10 до 50 кПа (от 0,1 до 0,5 кгс/см2) |
у(ВПИ): ± 0,20 % |
|
№ ИК |
Наименование ИК |
Наименование измеряемой величины ИК |
Диапазон измерений ИК |
Диапазон показаний ИК |
Границы интервала погрешности измерений ИК при доверительной вероятности Р = 0,95 |
|
48 |
Давление воздуха за вентилятором |
Избыточное давление |
от 30 до 220 кПа (от 0,3 до 2,2 кгс/см2) |
от 30 до 220 кПа (от 0,3 до 2,2 кгс/см2) |
у(ВПИ): ± 0,15 % |
|
49 |
Давление воздуха за КВД |
Избыточное давление |
от 400 до 1600 кПа (от 4 до 16 кгс/см2) |
от 400 до 1600 кПа (от 4 до 16 кгс/см2) |
у(ВПИ): ± 0,15 % |
|
50 |
Давление в маслобаке |
Дифференциальное давление |
от -100 до +60 кПа (от -1,0 до +0,6 кгс/см2) |
от-100 до +60 кПа (от -1,0 до +0,6 кгс/см2) |
у(ВПИ): ± 0,60 % |
|
51 |
Давление масла на входе |
Избыточное давление |
от 0 до 1200 кПа (от 0 до 12 кгс/см2) |
от 0 до 1200 кПа (от 0 до 12 кгс/см2) |
у(ВПИ): ± 0,30 % |
|
52 |
Избыточное давление воздуха (газа) на входе в пусковое сопло |
Избыточное давление |
от 0 до 15 МПа (от 0 до 150 кгс/см2) |
от 0 до 15 МПа (от 0 до 150 кгс/см2) |
у(ВПИ): ± 0,15 % |
|
53 |
Давление воздуха на входе в систему обдува маслобака |
Избыточное давление |
от 0 до 900 кПа (от 0 до 9 кгс/см2) |
от 0 до 900 кПа (от 0 до 9 кгс/см2) |
у(ВПИ): ± 0,50 % |
|
№ ИК |
Наименование ИК |
Наименование измеряемой величины ИК |
Диапазон измерений ИК |
Диапазон показаний ИК |
Границы интервала погрешности измерений ИК при доверительной вероятности Р = 0,95 |
|
54 |
Избыточное давление топлива на входе в изделие |
Избыточное давление |
от 0 до 400 кПа (от 0 до 4 кгс/см2) |
от 0 до 400 кПа (от 0 до 4 кгс/см2) |
у(ВПИ): ± 0,80 % |
|
55 |
Давление пускового топлива |
Избыточное давление |
от 0 до 1 МПа от 0 до 10,20 кгс/см2 |
от 0 до 1 МПа от 0 до 10,20 кгс/см2 |
у(ВПИ): ± 0,80 % |
|
56 |
Давление топлива перед форсункой |
Избыточное давление |
от 0 до 2500 кПа (от 0 до 25 кгс/см2) |
от 0 до 2500 кПа (от 0 до 25 кгс/см2) |
у(ВПИ): ± 0,40 % |
|
57 |
Расход топлива |
Массовый расход |
от 0 до 450 кг/ч |
от 0 до 450 кг/ч |
у(ВПИ): ± 0,20 % |
|
58 |
Сила тяги с наддувом |
Сила |
от 0 до 2 кН включ. (от 0 до 200 кгс включ.) |
от 0 до 2 кН включ. (от 0 до 200 кгс включ.) |
у(ВПИ): ± 0,30 % |
|
св. 2 до 4 кН (св. 200 до 400 кгс) |
св. 2 до 4 кН (св. 200 до 400 кгс) |
6: ± 0,30 % |
|
№ ИК |
Наименование ИК |
Наименование измеряемой величины ИК |
Диапазон измерений ИК |
Диапазон показаний ИК |
Границы интервала погрешности измерений ИК при доверительной вероятности Р = 0,95 |
|
59 |
Сила тяги без наддува |
Сила |
от 0 до 2 кН включ. (от 0 до 200 кгс включ.) |
от 0 до 2 кН включ. (от 0 до 200 кгс включ.) |
у(ВПИ): ± 0,30 % |
|
св. 2 до 4 кН (св. 200 до 400 кгс) |
св. 2 до 4 кН (св. 200 до 400 кгс) |
6: ± 0,30 % | |||
|
60 79 |
Температура воздуха на входе двигателя |
Температура |
от -20 °С до +100 °С (от 253 К до 373 К) |
от -20 °С до +100 °С (от 253 К до 373 К) |
Д: ± 3,0 °С (± 3,0 К) |
|
80 |
Температура |
Температура |
от +200 °С до +1100°С |
от +200 °С до +1100 °С |
Д: ± 9,0 °С |
|
81 |
Температура |
Температура |
от +200 °С до +1100°С |
от +200 °С до +1100 °С |
Д: ± 9,0 °С |
|
82 |
Температура воздуха обдува маслоблока |
Температура |
от -50 °С до +250 °С |
от -50 °С до +250 °С |
Д: ± 3,0 °С |
|
83 |
Температура масла на входе |
Температура |
от -50 °С до +250 °С |
от -50 °С до +250 °С |
Д: ± 3,0 °С |
|
84 |
Температура масла на выходе задней опоры |
Температура |
от +100 °С до +350 °С |
от +100 °С до +350 °С |
Д: ± 3,0 °С |
|
85 |
Температура масла фильтра откачки |
Температура |
от +100 °С до +350 °С |
от +100 °С до +350 °С |
Д: ± 3,0 °С |
|
86 |
Температура масла корпуса приводов |
Температура |
от +100 °С до +350 °С |
от +100 °С до +350 °С |
Д: ± 3,0 °С |
|
87 |
Частота вращения ротора КВД |
Частота вращения |
от 0,01 до 5000 Гц |
от 100 до 60000 мин-1 |
6: ± 0,01 % |
|
88 |
Температура воздуха в боксе |
Температура |
от -50 °С до +100°С |
от -50 °С до +100°С |
Д: ± 3,0 °С |
|
89 |
Относительная влажность в боксе |
Относительная влажность |
от 0 % до 100 % |
от 0 % до 100 % |
Д: ± 1,2 % |
|
№ ИК |
Наименование ИК |
Наименование измеряемой величины ИК |
Диапазон измерений ИК |
Диапазон показаний ИК |
Границы интервала погрешности измерений ИК при доверительной вероятности Р = 0,95 |
|
90 |
Температура с датчика влажности в боксе |
Температура |
от -40 °С до +110 °С |
от -40 °С до +110 °С |
Д: ± 0,4 °С |
|
91 |
Давление в баллонах высокого давления |
Избыточное давление |
от 0 до 20 МПа (от 0 до 200 кгс/см2) |
от 0 до 20 МПа (от 0 до 200 кгс/см2) |
у(ВПИ): ± 0,60 % |
|
92 |
Давление баллонов на Эквиваленте |
Избыточное давление |
от 0 до 20 МПа (от 0 до 200 кгс/см2) |
от 0 до 20 МПа (от 0 до 200 кгс/см2) |
у(ВПИ): ± 0,60 % |
|
93-100 |
Дополнительный канал для измерения показаний с приборов, имеющих выход в мА |
Сила постоянного тока |
от 0 до 20 мА |
от 0 до 20 мА |
у(ВПИ): ± 0,08 % |
|
101 -104 |
Дополнительный канал для измерения показаний с термопар |
Температура |
от +200 °С до +1100 °С |
от +200 °С до +1100 °С |
Д: ± 9,0 °С |
|
105 -113 |
Дополнительный канал для измерения показаний с термопар |
Температура |
от -40 °С до +350 °С |
от -40 °С до +350 °С |
Д: ± 3,0 °С |
|
№ ИК |
Наименование ИК |
Наименование измеряемой величины ИК |
Диапазон измерений ИК |
Диапазон показаний ИК |
Границы интервала погрешности измерений ИК при доверительной вероятности Р = 0,95 |
|
114 -121 |
Дополнительный канал для измерения показаний с термопар |
Температура |
от +350 °С до +800 °С |
от +350 °С до +800 °С |
Д: ± 5,5 °С |
|
122 -126 |
Дополнительный канал для измерения показаний с приборов, имеющих выход в В |
Напряжение постоянного тока |
от 0 до 10 В |
от 0 до 10 В |
у(ВПИ): ± 0,10 % |
|
127 -130 |
Стендовые дискретные команды |
Напряжение постоянного тока |
от 0 до 35 В |
от 0 до 35 В |
у(ВПИ): ± 0,25 % |
|
131 |
Напряжение питания КРД-36МФ |
Напряжение постоянного тока |
от 0 до 50 В |
от 0 до 50 В |
у(ВПИ): ± 0,25 % |
|
132 |
Сила тяги с наддувом |
Сила |
от 0 до 2 кН включ. (от 0 до 200 кгс включ.) |
от 0 до 2 кН включ. (от 0 до 200 кгс включ.) |
у(ВПИ): ± 0,50 % |
|
св. 2 до 4 кН (св. 200 до 400 кгс) |
св. 2 до 4 кН (св. 200 до 400 кгс) |
6: ± 0,50 % |
|
№ ИК |
Наименование ИК |
Наименование измеряемой величины ИК |
Диапазон измерений ИК |
Диапазон показаний ИК |
Границы интервала погрешности измерений ИК при доверительной вероятности Р = 0,95 |
|
133 |
Сила тяги без наддува |
Сила |
от 0 до 2 кН включ. (от 0 до 200 кгс включ.) |
от 0 до 2 кН включ. (от 0 до 200 кгс включ.) |
у(ВПИ): ± 0,50 % |
|
св. 2 до 4 кН (св. 200 до 400 кгс) |
св. 2 до 4 кН (св. 200 до 400 кгс) |
5: ± 0,50 % | |||
|
Примечания:
V = a/( 2-n-f )403, где а - измеренное значение СКЗ виброускорения, м/с2; f - частота колебаний, Гц.
| |||||
Таблица 3- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 207 до 253 от 49 до 51 |
|
Условия эксплуатации:
|
от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
|
Средняя наработка на отказ, ч |
5000 |
