Номер по Госреестру СИ: 91357-24
91357-24 Виброустановка поверочная лабораторная
(АТ-9000-GT)
Назначение средства измерений:
Виброустановка поверочная лабораторная АТ-9000-GT (далее - виброустановка) предназначена для воспроизведения и измерений параметров вибрации (виброускорения, виброскорости и виброперемещения), а также для проведения поверки виброметров и виброизмерительных преобразователей методом сравнения с эталонным вибропреобразователем.
Виброустановка поверочная лабораторная АТ-9000-GT является рабочим эталоном 1-го разряда в соответствии с Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2772 «Об утверждении государственной поверочной схемы для средств измерения виброперемещения, виброскорости, виброускорения и углового ускорения».
Внешний вид.
Виброустановка поверочная лабораторная
Рисунок № 1
Внешний вид.
Виброустановка поверочная лабораторная
Рисунок № 2
Внешний вид.
Виброустановка поверочная лабораторная
Рисунок № 3
Внешний вид.
Виброустановка поверочная лабораторная
Рисунок № 4
Внешний вид.
Виброустановка поверочная лабораторная
Рисунок № 5
Внешний вид.
Виброустановка поверочная лабораторная
Рисунок № 6
Программное обеспечение
Программное обеспечение виброустановки поверочной лабораторной АТ-9000-GT представляет собой набор программ, предназначенных для осуществления измерений в автоматическом режиме, по структуре является целостным и выполняет функции управления параметрами отображения и формирования выходного сигнала.
Защита программного обеспечения от преднамеренного воздействия осуществляется тем, что пользователь не имеет возможности изменять команды программы и вносить изменения в код программы.
Защита программного обеспечения от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные признаки |
Значение |
Идентификационное наименование ПО |
Measuring AT9000.dll |
Номер версии (идентификационный номер) ПО |
1.0.0 |
Знак утверждения типа
Знак утверждения типананосится на руководство по эксплуатации методом наклейки или печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Описание и работа изделия» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ГОСТ ISO 16063-21-2013 «Вибрация. Методы калибровки датчиков вибрации и удара. Часть 21. Вибрационная калибровка сравнением с эталонным преобразователем».
ПравообладательОбщество с ограниченной ответственностью «Альфатех» (ООО «Альфатех»)
ИНН 9710010659
Юридический адрес: 125009, г. Москва, пер. Гнездниковский М., д. 12, помещ. I, ком. 4 Телефон/факс: +7 (495) 642-49-14
Web-сайт: www.alphatechgroup.ru
E-mail: info@alphatechgroup.ru
Изготовитель
Общество с ограниченной ответственностью «Альфатех» (ООО «Альфатех»)ИНН 9710010659
Адрес места осуществления деятельности: 127495, г. Москва, ул. Долгопрудненское ш., д. № 3, Технопарк «Физтехпарк»
Юридический адрес: 125009, г. Москва, пер. Гнездниковский М., д. 12, помещ. I, ком. 4 Телефон/факс: +7 (495) 642-49-14
Web-сайт: www.alphatechgroup.ru
E-mail: info@alphatechgroup.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Альфатех» (ООО «Альфатех»)ИНН 9710010659
Юридический адрес: 125009, г. Москва, пер. Гнездниковский М., д. 12, помещ. I, ком. 4 Телефон/факс: +7 (495) 642-49-14
Web-сайт: www.alphatechgroup.ru
E-mail: info@alphatechgroup.ru
Принцип действия виброустановки основан на воспроизведении вибростендом синусоидальной вибрации и измерении параметров воспроизводимой вибрации при помощи эталонного вибропреобразователя ускорения (акселерометра).
Виброустановка использует метод сравнения с эталонным вибропреобразователем.
Виброустановка состоит из:
-
- блока управления виброустановки поверочной лабораторной АТ-9000-GT (преобразователя напряжения измерительного аналого-цифрового модульного USB-4431 производства «National Instruments», США (далее - преобразователь NI-4431));
-
- вибростенда 396С11 производства «The Modal Shop, Inc.», США;
-
- вибростенда APS 113 производства «APS Dynamics, Inc.», США;
-
- усилителя мощности 2100Е21-С производства «The Modal Shop, Inc.», США;
-
- акселерометра пьезоэлектрического 080A200 (рег. № 76591-19);
-
- акселерометра 393B04 (рег. № 56990-14);
-
- ноутбука с предустановленным программным обеспечением (далее - ПО) для поверки виброметров и вибропреобразователей.
Автоматический режим позволяет предварительно задавать уровни и частоты сигналов виброускорения, виброскорости или виброперемещения для управления работой вибростенда. Блок управления виброустановки поверочной лабораторной модификации АТ-9000-GT имеет программное обеспечение, позволяющее производить коррекцию в соответствии с частотной характеристикой эталонного вибропреобразователя ускорения. Также данный режим позволяет проводить автоматическую поверку вибрационных стендов и получать их АЧХ, определять коэффициент нелинейных искажений (КНИ) и коэффициент поперечного движения вибростенда.
Виброустановка так же предназначена для проверки датчиков наклона и МЭМС акселерометров.
Общий вид блока управления виброустановки поверочной лабораторной АТ-9000-GT и место нанесения заводского номера представлены на рисунке 1. Общий вид вибростендов 396С11 и APS 113 представлен на рисунке 2. Общий вид акселерометра пьезоэлектрического 080А200 и акселерометра 393В04 представлен на рисунке 3. Общий вид усилителя мощности 2100Е21-С представлен на рисунке 4.
Опломбирование виброустановки не предусмотрено. Нанесение знака поверки на виброустановку не предусмотрено. К виброустановке данного типа относится виброустановка поверочная лабораторная АТ-9000-GT зав. № 23045. Серийный номер в цифровом формате нанесен на корпус преобразователя NI-4431 методом наклейки.
396С11
080А200

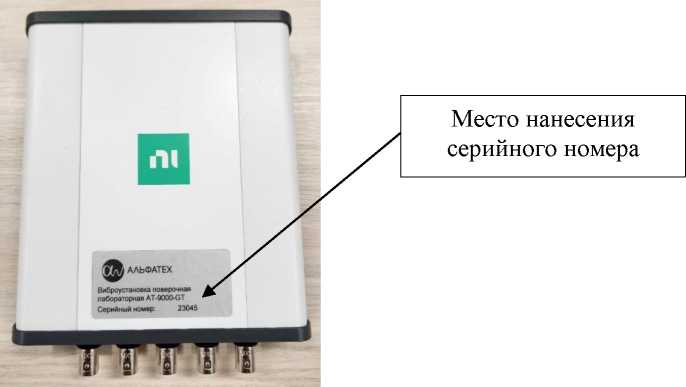

Рисунок 1 - Общий вид блока управления виброустановки поверочной лабораторной
Место нанесения
серийного номера
АТ-9000-GT
APS 113

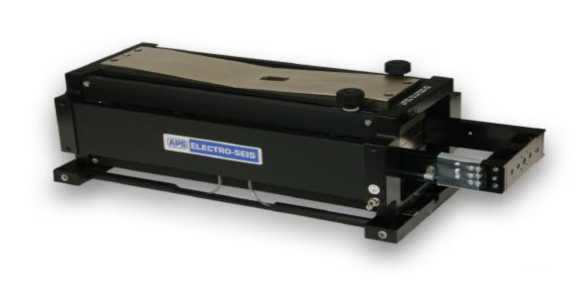

Рисунок 2 - Общий вид вибростендов 396С11 и APS 113
393В04
Рисунок 3 - Общий вид акселерометра пьезоэлектрического 080А200 и акселерометра 393В04

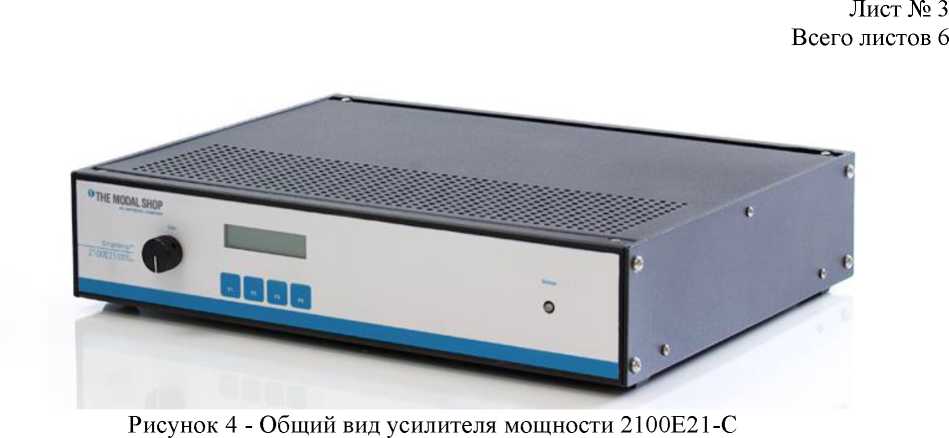

Рисунок 4 - Общий вид усилителя мощности 2100Е21-С
Таблица 5 -
Наименование |
Обозначение |
Количество |
Виброустановка поверочная лабораторная в составе: |
АТ-9000-GT |
1 шт. |
Блок управления виброустановки поверочной |
АТ-9000-GT |
1 шт. |
Вибростенд |
396C11 |
1 шт. |
Вибростенд |
APS 113 |
1 шт. |
Усилитель мощности |
2100Е21-С |
1 шт. |
Акселерометр пьезоэлектрический |
080A200 |
1 шт. |
Акселерометр |
393B04 |
1 шт. |
Ноутбук с программным обеспечением |
1 шт. | |
Руководство по эксплуатации |
1 экз. | |
Паспорт |
1 экз. |
Таблица 2 - Метрологические характеристики виброустановки поверочной лабораторной АТ-
9000-GT с вибростендом 396С11
Наименование характеристик |
Значение |
Диапазон воспроизведения и измерений среднеквадратического значения виброускорения, м/с2
|
от 0,1 до 300 от 0,1 до 500 |
Диапазон воспроизведения и измерений среднеквадратического значения виброскорости, мм/с
|
от 0,1 до 380 от 0,1 до 780 |
Диапазон воспроизведения и измерений размаха виброперемещения, мм |
от 0,001 до 10 |
Диапазоны рабочих частот воспроизведения и измерений, Гц:
|
от 5 до 20000 от 5 до 5000 от 5 до 1500 |
Наименование характеристик |
Значение |
Доверительные границы относительной погрешности измерений виброускорения при доверительной вероятности P = 0,95, %, в диапазонах частот: от 5 Гц до 20 Гц включ. |
±2 |
св. 20 Гц до 5000 Гц включ. |
±1,5 |
св. 5000 Гц до 10000 Гц включ. |
±2,5 |
св. 10000 Гц до 20000 Гц |
±4 |
Доверительные границы относительной погрешности измерений виброскорости и виброперемещения в диапазоне рабочих частот при доверительной вероятности P = 0,95, % |
±2 |
Опорные частоты, Гц |
100, 160 |
Доверительные границы относительной погрешности измерений виброускорения, виброскорости и виброперемещения при доверительной вероятности P = 0,95 на опорных частотах, % |
±0,5 |
Коэффициент гармоник в диапазоне частот, %, не более: от 5 до 20 Гц включ. |
7 |
от 20 до 20000 Гц включ. |
5 |
Относительный коэффициент поперечного движения вибростенда в диапазоне частот, %, не более от 5 до 20 Гц включ. |
10 |
св. 20 до 800 Гц включ. |
5 |
св. 800 до 5000 Гц включ. |
7 |
св. 5000 до 10000 Гц включ. |
10 |
св. 10000 до 15000 Гц включ. |
15 |
св. 15000 Гц до 20000 Гц |
20 |
Уровень вибрационного шума на вибростенда, м/с2, не более |
0,03 |
Таблица 3 - Метрологические характеристики виброустановки поверочной лабораторной АТ-
9000-GT с вибростендом APS 113
Наименование характеристик |
Значение |
Диапазон воспроизведения и измерений среднеквадратического значения виброускорения, м/с2 |
от 0,01 до 10 |
Диапазон воспроизведения и измерений среднеквадратического значения виброскорости, мм/с |
от 0,01 до 20 |
Диапазон воспроизведения и измерений размаха виброперемещения, мм |
от 0,01 до 158 |
Диапазоны рабочих частот воспроизведения и измерений, Гц:
|
от 0,1 до 20 от 0,5 до 20 от 0,8 до 20 |
Доверительные границы относительной погрешности измерений виброускорения при доверительной вероятности P = 0,95, %, в диапазонах частот: от 0,1 Гц до 0,5 Гц включ. св. 0,5 Гц до 20 Гц включ. |
±5 ±3 |
Доверительные границы относительной погрешности измерений виброскорости в диапазоне рабочих частот при доверительной вероятности P = 0,95, % |
±3 |
Доверительные границы относительной погрешности измерений виброперемещения в диапазоне рабочих частот при доверительной |
Наименование характеристик |
Значение |
вероятности P = 0,95, % |
±3 |
Опорные частоты, Гц |
10 |
Доверительные границы относительной погрешности измерений виброускорения, виброскорости и виброперемещения при доверительной вероятности P = 0,95 на опорных частотах, % |
±0,8 |
Коэффициент гармоник, %, не более |
10 |
Относительный коэффициент поперечного движения вибростенда, %, не более |
10 |
Уровень вибрационного шума на вибростенде, м/с2, не более |
0,03 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +30 |
Габаритные размеры, мм, не более: - преобразователя NI-4431 (длинахвысотахширина) |
142х38х180 |
- вибростенда 396C11 (диаметр х высота) |
165х133 |
- вибростенда APS 113 (ширина х длина х высота) |
526х213х168 |
- усилителя мощности 2100Е21-С (ширина х длина х высота) |
440х90х370 |
- акселерометра пьезоэлектрического 080A200 (диаметр х высота) |
36,8х29,2 |
- акселерометра 393B04 (диаметр х высота) |
25х31 |
Масса, кг, не более: - преобразователя NI-4431 |
0,675 |
- вибростенда 396C11 |
10,1 |
- вибростенда APS 113 |
36 |
- усилителя мощности 2100Е21-С |
3,8 |
- акселерометра пьезоэлектрического 080A200 |
0,502 |
- акселерометра 393B04 |
0,05 |
