Сведения о средстве измерений: 91329-24 Спектрометры атомно-абсорбционные

Номер по Госреестру СИ: 91329-24
91329-24 Спектрометры атомно-абсорбционные
(AVRORA)

Назначение средства измерений:
Спектрометры атомно-абсорбционные AVRORA (далее - спектрометры) предназначены для измерений содержания элементов, входящих в состав проб различных веществ, находящихся в жидком, твердом или газообразном состоянии в соответствии с методами (методиками) измерений.

сертификация программного обеспечения
Внешний вид. Спектрометры атомно-абсорбционные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Спектрометры атомно-абсорбционные
Рисунок № 1
Внешний вид. Спектрометры атомно-абсорбционные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Спектрометры атомно-абсорбционные
Рисунок № 2

Общие сведения

Дата публикации - 16.02.2024
Срок свидетельства - 15.02.2029
Номер записи - 193219
ID в реестре СИ - 1414482
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Спектрометр атомно-абсорбционный AVRORA, модификация АА-1800EL,

Производитель

Изготовитель - Macylab Instruments Inc.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№377 от 2024.02.15 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Спектрометры атомно-абсорбционные (AVRORA)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Macylab Instruments Inc.

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
91329-24
15.02.2029
 Спектрометры атомно-абсорбционные, AVRORA
Macylab Instruments Inc. (КИТАЙ ) 		ОТ
МП 		1 год
Отчет - V_17 Наполнение реестра поверок ФГИС «АРШИН» в динамике по дням

Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.

В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.

Стоимость 200 руб. или по подписке

Кто поверяет Спектрометры атомно-абсорбционные (AVRORA)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
АО "НИЦПВ"
(RA.RU.311409)
  • Спектрометр атомно-абсорбционный AVRORA, модификация АА-1800EL
    		•  1 1 1 0 0 0 0 0

    Стоимость поверки Спектрометры атомно-абсорбционные (AVRORA)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Спектрометры оснащены встроенным программным обеспечением и автономным программным обеспечением (далее - ПО) AA-1800E analysis software. Идентификационные данные автономного ПО приведены в таблице 2. Идентификационные данные встроенного ПО пользователю недоступны.

    Встроенное программное обеспечение реализует аппаратные функции спектрометра.

    Автономное программное обеспечение выполняет следующие функции: управление работой спектрометра, сбор и обработку данных (включая количественный расчет и калибровку, статистическую и графическую обработку, а также сохранение данных).

    Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014

    Влияние программного обеспечения на метрологические характеристики учтено при их нормировании.

    аблица 2 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    AA-1800E analysis software

    Номер версии (идентификационный номер) ПО, не ниже

    AA-1800XX 1.0.0.202200804

    Цифровой идентификатор ПО

    -

    Примечание - XX в номере версии соответствует индексу, находящемуся после цифрового обозначения модификации спектрометра (E, C, H, EL, S, DL, F)


    Знак утверждения типа

    Знак утверждения типа

    наносится на информационную табличку (шильд), расположенную на задней панели спектрометра, методом печати при её изготовлении и на титульный лист руководства по эксплуатации методом компьютерной графики.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «Спектрометр атомно-абсорбционный AVRORA. Руководство по эксплуатации», глава 4, п.4.3 «Общие сведения о процедуре проведения испытания образца».

    При использовании в сфере государственного регулирования обеспечения единства измерений спектрометры применяются в соответствии с аттестованными методиками (методами) измерений.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений Стандарт предприятия «Спектрометры атомно-абсорбционные AVRORA». Macylab Instruments Inc., Китай.

    Правообладатель

    Macylab Instruments Inc., Китай

    Адрес: 615 Lianying Road №9, Bulding 2, Chedum Town, Songjiang District, Shanghai 201611 China

    Телефон: 86-15000509891

    E-mail: macylab@live.com

    Изготовитель

    Macylab Instruments Inc., Китай
    Адрес: 615 Lianying Road №9, Bulding 2, Chedum Town, Songjiang District, Shanghai 201611 China
    Телефон: 86-15000509891
    E-mail: macylab@live.com

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
    Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
    Телефон: +7 (812) 251-76-01 Факс: +7 (812) 713-01-14 E-mail: info@vniim.ru.

    Правообладатель

    Macylab Instruments Inc., Китай
    Адрес: 615 Lianying Road №9, Bulding 2, Chedum Town, Songjiang District, Shanghai 201611 China
    Телефон: 86-15000509891
    E-mail: macylab@live.com

    К настоящему типу средств измерений относятся спектрометры атомно-абсорбционные AVRORA следующих модификаций: AA-1800E, AA-1800C, AA-1800H, AA-1800EL, AA-1800S, AA-1800DL, AA-1800F, которые отличаются между собой видом и количеством атомизаторов, наличием гидридной приставки и числом ламп, которые одновременно могут быть установлены в карусель. Состав спектрометра и вспомогательные модули к нему (автосамплер, насос воздушный и система охлаждения электротермического атомизатора) приведены в таблице 1.

    Принцип действия спектрометров основан на измерении поглощения излучения, испускаемого лампой с полым катодом, исследуемой пробой, находящейся в атомизаторе спектрометра в виде атомного пара с последующим расчетом содержания элемента по градуировочной характеристике.

    Таблица 1 - Состав спектрометра (в зависимости от модификации)

    Модификация

    АА-

    1800E

    АА-1800C

    АА-

    1800H

    АА-

    1800EL

    АА-1800S

    АА-

    1800DL

    AA-

    1800F

    Атомизатор:

    • - пламенный

    • - электротермический

    +

    +

    +

    +

    +

    +

    +

    +

    +

    +

    Гидридная приставка

    -

    -

    -

    +

    -

    -

    -

    Автосамплер

    +

    -

    +

    +

    +

    -

    -

    Продолжение таблицы 1

    Модификация

    АА-

    1800E

    АА-1800C

    АА-

    1800H

    АА-

    1800EL

    АА-1800S

    АА-

    1800DL

    AA-

    1800F

    Система охлаждения электротермического атомизатора

    +

    -

    +

    +

    +

    -

    -

    Компрессор воздушный

    +

    +

    +

    +

    -

    +

    +

    Количество ламп в карусели

    8

    6

    6

    8

    6

    8

    3

    Спектрометры оснащены дейтериевой лампой в качестве корректора фона и могут поставляться в комплекте с автосамплером для автоматической подачи проб.

    Управление процессом измерения и обработки выходной информации осуществляется при помощи компьютера, на котором установлено программное обеспечение AA-1800E analysis software.

    Нанесение знака поверки на спектрометр и его пломбирование не предусмотрено.

    Обозначение типа спектрометров, обозначение модификации, серийный номер в формате цифрового обозначения, наносятся на информационную табличку (шильд), расположенную на задней панели, методом печати при её изготовлении.

    Общий вид спектрометров приведен на рисунке 1. Вид шильда приведен на рисунке 2.

    Внешний вид. Спектрометры атомно-абсорбционные (AVRORA), http://oei-analitika.ru

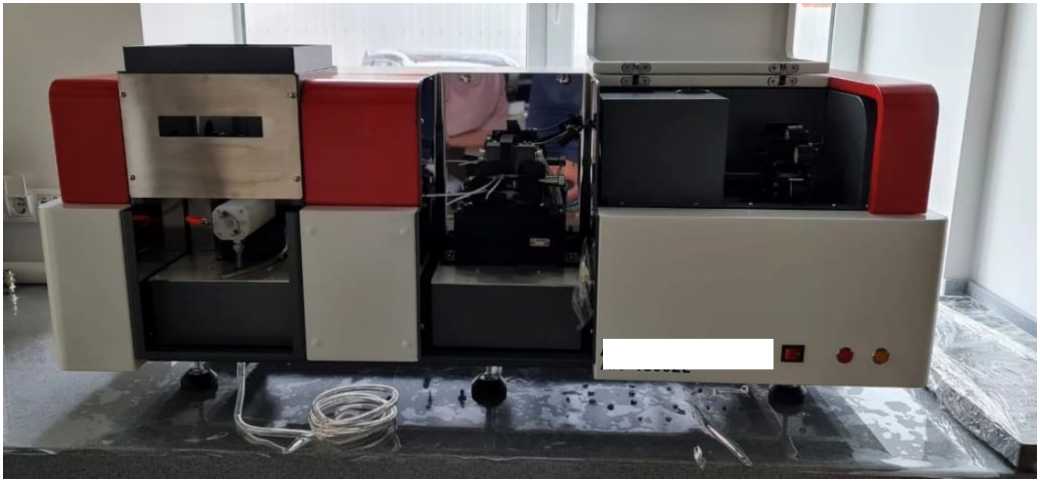

    Рисунок 1 - Общий вид спектрометров атомно-абсорбционных AVRORA

    Обозначение типа

    Модификация

    Внешний вид. Спектрометры атомно-абсорбционные (AVRORA), http://oei-analitika.ru

    Место нанесения знака утверждения

    типа

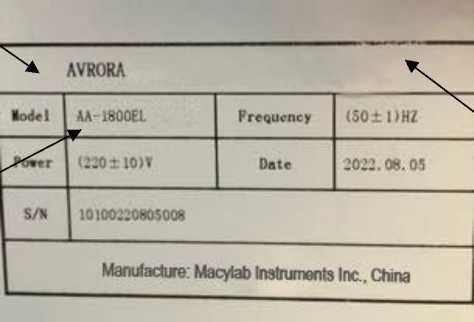

    Рисунок 2 - Вид информационной таблички (шильда) с обозначением типа спектрометра, модификации и серийным номером


    Таблица 5 - Комплектность спектрометра

    Наименование

    Обозначение

    Количество

    Спектрометр атомно-абсорбционный

    AVRORA

    AA-1800E, AA-1800C, AA-1800H, AA-1800EL, AA-1800S, AA-1800DL, AA-1800F

    1 шт.

    Комплект ЗИП

    —

    1 шт. (по заказу)

    Руководство по эксплуатации

    -

    1 экз.

    Автосамплер

    AS 8000

    1 шт.1)

    Компрессор воздушный

    GA-61

    1 шт2)

    Система охлаждения электротермического атомизатора

    —

    1 шт.3)

    • 1) - для всех модификаций, кроме AA-1800DL, AA-1800F и AA-1800C;

    • 2) - для всех модификаций, кроме AA-1800S;

    • 3) - для всех модификаций, кроме AA-1800C, AA-1800DL и AA-1800F.


    Таблица 3 - Метрологические характеристики

    Наименование характеристики

    Значение

    Спектральный диапазон, нм

    от 190 до 900

    Характеристические концентрации (для контрольных элементов), мкг/дм3, не более:

    - с пламенным атомизатором:

    - Cu

    20

    - Zn

    10

    - c электротермическим атомизатором:

    - Cd

    0,1

    - с гидридной приставкой:

    - Hg

    0,5

    Предел обнаружения (для контрольных элементов) мкг/дм3, не более:

    - с пламенным атомизатором:

    - Cu

    30

    - Zn

    15

    -c электротермическим атомизатором

    -Cd

    0,5

    - с гидридной приставкой:

    - Hg

    1,0

    Относительное СКО выходного сигнала, %, не более:

    -с пламенным атомизатором:

    - Cu

    5,0

    - Zn

    1,0

    -с электротермическим атомизатором:

    - Cd

    10

    -с гидридной приставкой:

    - Hg

    5,0

    Таблица 4 - Основные технические характеристики

    Наименование характеристики

    Значение

    Габаритные размеры (ДхШ*В), мм, не более:

    - спектрометр:

    -модификации АА-1800Е, АА-1800Н, АА-1800С, AA-1800S, AA-1800F

    990x475x410

    - модификация AA-1800EL

    1310x570x590

    - модификация AA-1800DL

    880x690x570

    - автосамплер AS 8000

    670x570x830

    - компрессор воздушный GA-61

    400x310x620

    - система охлаждения электротермического атомизатора

    640x460x800

    Окончание таблицы 4

    Наименование характеристики

    Значение

    Масса, кг, не более:

    - спектрометр:

    - модификации АА-1800Е, АА-1800Н, АА-1800С, AA-1800S, AA-1800F

    100

    - модификация AA-1800EL

    166,5

    - модификация AA-1800DL

    83,5

    - автосамплер AS 8000

    5

    - компрессор воздушный GA-61

    22

    - система охлаждения электротермического атомизатора

    65

    Потребляемая мощность, В •А, не более

    - спектрометр:

    - модификации АА-1800Е, AA-1800EL, АА-1800Н

    6000

    - модификации АА-1800С, AA-1800S, АА-1800DL, AA-1800F

    5000

    - автосамплер AS 8000

    500

    - компрессор воздушный GA-61

    600

    - система охлаждения электротермического атомизатора

    1500

    Средняя наработка до отказа, ч, не менее

    10000

    Условия эксплуатации:

    - температура окружающего воздуха, °C

    от +17 до +28

    - относительная влажность воздуха, %, не более

    75

    Параметры электрического питания:

    - напряжение переменного тока, В

    220±22

    - частота переменного тока, Гц

    50±1
