Номер по Госреестру СИ: 91256-24
91256-24 Датчики пьезоэлектрические
(ДПЭ22МВУ)
Назначение средства измерений:
Датчики пьезоэлектрические ДПЭ22МВУ (далее - датчики), предназначены для непрерывного измерения виброускорения.
Внешний вид.
Датчики пьезоэлектрические
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации, паспорт и формуляр методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе: ВШПА.421412.100.111 РЭ. Датчики пьезоэлектрические ДПЭ22МВУ. Руководство по эксплуатации», раздел 2.2. «Порядок работы с датчиками».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ВШПА.421412.100.111 ТУ. «Датчики пьезоэлектрические ДПЭ22МВУ. Технические условия».
ПравообладательОбщество с ограниченной ответственностью Научно-производственное предприятие «ВИБРОБИТ» (ООО НПП «ВИБРОБИТ»)
ИНН 6163009297 Юридический адрес: 344092, Ростовская обл., г.о. город Ростов-на-Дону, г. Ростов-на-Дону, ул. Капустина, зд. 8А
Тел./факс: +7 (863) 218-24-75, +7 (863) 218-24-78.
Web-сайт: https://www.vibrobit.ru
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие «ВИБРОБИТ» (ООО НПП «ВИБРОБИТ»)
ИНН 6163009297
Адрес: 344092, Ростовская обл., г. Ростов-на-Дону, ул. Капустина, зд. 8А Тел./факс: +7 (863) 218-24-75, +7 (863) 218-24-78.
Web-сайт: https://www.vibrobit.ru
e-mail: info@vibrobit.ru.
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью Научно-производственное предприятие «ВИБРОБИТ» (ООО НПП «ВИБРОБИТ»)ИНН 6163009297 Юридический адрес: 344092, Ростовская обл., г.о. город Ростов-на-Дону, г. Ростов-на-Дону, ул. Капустина, зд. 8А
Тел./факс: +7 (863) 218-24-75, +7 (863) 218-24-78.
Web-сайт: https://www.vibrobit.ru
Принцип действия датчиков основан на генерации электрического сигнала пропорционального вибрации, воздействующей на датчик вибрации.
В основе принципа действия датчиков лежит прямой пьезоэлектрический эффект, заключающийся в образовании электрического заряда при механическом воздействии на пьезоэлемент.
Конструктивно датчики пьезоэлектрические ДПЭ22МВУ состоят из вибропреобразователя, выполненного в металлическом корпусе и содержащего пьезоэлектрические элементы, кабеля подключения и внешнего усилителя в металлическом корпусе, внутри которого располагается электронный блок, в котором электрический заряд усиливается, интегрируется, фильтруется и преобразуется в выходной сигнал.
Входные цепи усилителя подключены непосредственно к выводам пьезоэлектрического вибропреобразователя. Датчик имеет активный токовый выход и подключается к внешним измерительным устройствам (контроллерам, модулям и т.п.) по четырехпроводной схеме. Величина выходного сигнала датчика пропорциональна значению СКЗ виброускорения. Выходной сигнал представляет собой переменный ток с постоянной составляющей.
Датчики пьезоэлектрические ДПЭ22МВУ выпускаются в двух модификациях: ДПЭ22МВУ А и ДПЭ22МВУ В, которые отличаются диапазоном выходного сигнала. Длина кабеля подключения изготавливается в соответствии с требованиями заказчика и может находиться в пределах от 3 до 10 м. Маркировка модификации датчиков приведена на рисунке 2.
Общий вид датчика пьезоэлектрического ДПЭ22МВУ, вибропреобразователя и внешнего усилителя приведён на рисунке 1.
Пломбирование вибропреобразователя не предусмотрено. Место пломбирования внешнего усилителя приведено на рисунке 1.
Заводской номер в виде цифрового обозначения наносится на маркировочные таблички на корпус внешнего усилителя и кабель вибропреобразователя. Нанесение знака поверки на средство измерений не предусмотрено.

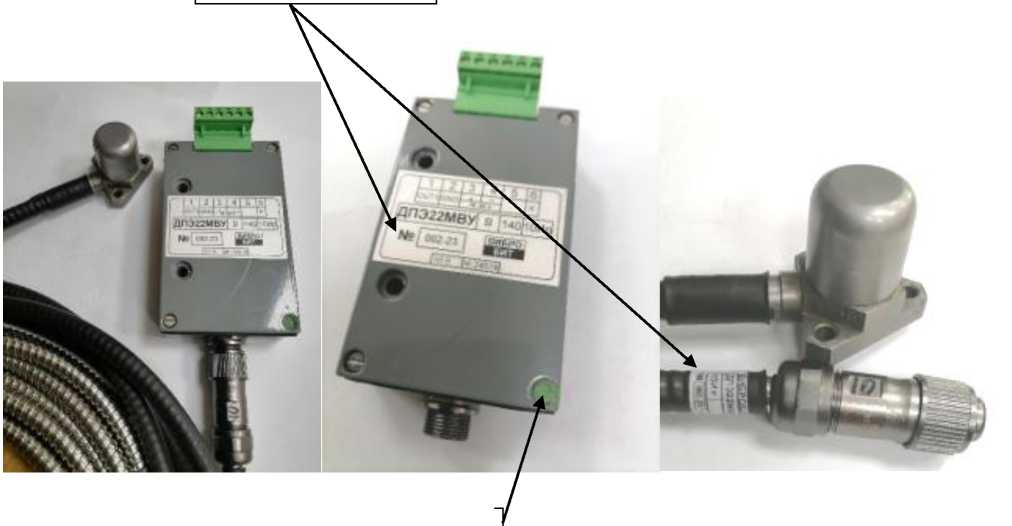

Место нанесения заводского номера
Место пломбирования
Рисунок 1 - Общий вид датчика пьезоэлектрического ДПЭ22МВУ, вибропреобразователя и внешнего усилителя, место нанесения заводского номера вибропреобразователя и внешнего усилителя, место пломбирования внешнего усилителя
ДПЭ22МВУ X*YYY*ZZ AbХ - модификация датчика:
А - диапазон выходного токового сигнала от 1 до 5 мА,
В - диапазон выходного токового сигнала от 4 до 20 мА;
YYY - максимальное измеряемое СКЗ виброускорения (от 40 до 140), м/с2; ZZ - длина кабеля, м;
А - тип кабеля:
И - изолированный;
b - тип подключения:
р - разъем
Рисунок 2 - Маркировка исполнения датчиков пьезоэлектрических ДПЭ22МВУ
Таблица 3 -
Наименование |
Обозначение |
Количество |
Датчик пьезоэлектрический ДПЭ22МВУ |
ДПЭ22МВУ X*YYY*ZZ Ab |
1 шт. |
Датчик пьезоэлектрический ДПЭ22МВУ. Формуляр |
ВШПА.421412.100.111.001 ФО |
1 экз. |
Датчики пьезоэлектрические ДПЭ22МВУ. Паспорт |
ВШПА.421412.100.ХХХ1.1261 ПС |
1 экз. |
Датчики пьезоэлектрические ДПЭ22МВУ. Руководство по эксплуатации |
ВШПА.421412.100.111 РЭ |
1 экз. |
Датчики пьезоэлектрические ДПЭ22МВУ. Методика поверки |
1 экз. | |
Примечание: 1) ХХХ - порядковый номер проекта, заказа или обозначение изделия. |
Таблица 1 - Метрологические характеристики
Наименование параметра |
Значение |
Номинальное значение коэффициента преобразования на базовой частоте, Кпр, при амах=140 м/с2, мкА/(мгс 2): - исполнение А |
10 1) |
- исполнение В |
40 1) |
Пределы отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте, % |
±2,5 |
Диапазон измерения СКЗ виброускорения, м/с2 - минимальное значение |
0,5 |
- максимальное значение, амах, включ. |
140 1) |
Базовая частота, Гц |
40 |
Диапазон рабочих частот, Гц |
от 2 до 5 000 |
Пределы допускаемой основной относительной погрешности измерений виброускорения на базовой частоте, % |
±2,5 |
Пределы нелинейности амплитудной характеристики на базовой частоте, % |
±2,5 |
Неравномерность амплитудно-частотной характеристики в диапазонах частот, %: - от 2 до 5 включ. Гц; |
от -15,0 до 5,0 |
- св. 5 до 5 000 включ. Гц. |
±5,0 |
Пределы допускаемой дополнительной относительной погрешности измерений виброускорения, вызванной изменением температуры окружающего воздуха, в диапазоне рабочих температур, % |
±7,0 |
1) Допускается изготовление с другими диапазонами по требованию заказчика, при этом | |
номинальный коэффициент преобразования, мкА/(м^с-2) для:
|
Таблица 2 - Основные технические характеристики
Наименование параметра |
Значение |
Диапазон выходного токового сигнала, мА: - исполнение А |
от 1 до 5 |
- исполнение В |
от 4 до 20 |
Уровень постоянной составляющей выходного сигнала, мА: - исполнение А |
3 ± 0,1 |
- исполнение В |
12 ± 0,3 |
Параметры электропитания: - напряжение постоянного тока, В |
от 18 до 36 |
- ток потребления, мА, не более |
35 |
Нормальные условия измерений: - температура окружающей среды, °С |
от +18 до +25 |
Продолжение таблицы 2 - Основные технические характеристики
Условия эксплуатации: диапазон рабочих температур, °С:
|
от -40 до +180 от -40 до +85 |
Габаритные размеры: (длинахширинахвысота), мм, не более: - пьезоэлектрического вибропреобразователя, без кабеля |
33х33х36 1) |
- внешнего усилителя |
101х62х30 |
Масса, кг, не более: - пьезоэлектрического вибропреобразователя без кабеля |
0,1 |
- пьезоэлектрического вибропреобразователя с кабелем |
1,5 |
- внешнего усилителя |
0,4 |
Примечания: 1) Размеры пьезоэлектрического преобразователя без учета защитного резинового колпака. |
