Номер по Госреестру СИ: 91191-24
91191-24 Система измерения акустических характеристик
(СИАХ)
Назначение средства измерений:
Система измерения акустических характеристик СИАХ (далее - система) предназначена для: измерений параметров звука и спектрального анализа сигналов при определениях акустических характеристик авиационных двигателей (в том числе ПД-8) на открытом испытательном стенде; измерений параметров сигналов метео- и тахометрических датчиков.
Внешний вид.
Система измерения акустических характеристик
Рисунок № 1
Внешний вид.
Система измерения акустических характеристик
Рисунок № 2
Внешний вид.
Система измерения акустических характеристик
Рисунок № 3
Внешний вид.
Система измерения акустических характеристик
Рисунок № 4
Внешний вид.
Система измерения акустических характеристик
Рисунок № 5
Внешний вид.
Система измерения акустических характеристик
Рисунок № 6
Общие сведения
Дата публикации - 30.01.2024
Срок свидетельства -
Номер записи - 193066
ID в реестре СИ - 1414025
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Акционерное общество "Опытно-конструкторское бюро "Аэрокосмические системы" (АО "ОКБ "Аэрокосмические системы")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Дубна
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№243 от 2024.01.29 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Система измерения акустических характеристик (СИАХ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Опытно-конструкторское бюро "Аэрокосмические системы" (АО "ОКБ "Аэрокосмические системы")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91191-24 |
Система измерения акустических характеристик, СИАХ Акционерное общество "Опытно-конструкторское бюро "Аэрокосмические системы" (АО "ОКБ "Аэрокосмические системы") (РОССИЯ Московская обл., г. Дубна) |
ОТ МП |
1 год |
В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).
Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.
Внимание! Отчет строится не быстро.
Кто поверяет Система измерения акустических характеристик (СИАХ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Система измерения акустических характеристик (СИАХ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для управления режимами работы системы и обработки измерительных сигналов применяется ПО. Идентификационным признаком ПО служит номер версии, который доступен для просмотра в меню.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция системы исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования системы.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Функциональное назначение |
Рабочее ПО |
ПО для поверки |
|
Идентификационное наименование ПО |
Акустика-Сатурн |
Акустика-Сатурн- Поверка |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» документа АСДБ.126.06.0001РЭ «Система измерения акустических характеристик СИАХ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 30 ноября 2018 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал».
ПравообладательАкционерное общество «Опытно-конструкторское бюро «Аэрокосмические системы» (АО «ОКБ «Аэрокосмические системы»)
ИНН 5010041950
Адрес юридического лица: 141983, Московская обл., г. Дубна, ул. Программистов, д. 4
Поверка
ПоверкаНомер версии (идентификационный номер)
ПО
не ниже 1.0
не ниже 1.0
Цифровой идентификатор ПО
-
-
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Измерение параметров звукового Давления | |
|
Диапазон измерений уровня звукового давления в третьоктавных полосах частот, дБ (исх. 20 мкПа) 40AG с 26TK (46AG) 40BH с 26AC-1 (46ВН-1) |
от 21 до 153 от 74 до 172 |
|
Диапазон частот при неравномерности относительно опорной частоты ±0,5 дБ, Гц |
от 40 до 20 ООО |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности измерений уровня звукового давления, дБ 46AG с 26TK (46AG) 40BH с 26АС-1 (46ВН-1) |
и- н-“о “о |
|
Пределы допускаемой дополнительной относительной погрешности измерений уровня звукового давления при рабочих условиях применения, дБ |
±0,5 |
|
Измерение уровня звука | |
|
Диапазон измерений уровня звука (класс 1 по ГОСТ Р 53188.1-2019), дБА 40AG с 26TK (46AG) 40BH с 26AC-1 (46ВН-1) |
от 25 до 140 от 62 до 160 |
|
Пределы допускаемой основной относительной погрешности измерений уровня звука на частоте 250 Гц (класс 1 по ГОСТ Р 53188.1-2019), дБ |
±0,7 |
|
Диапазон частот при измерении уровня звука, Гц |
от 20 до 20 000 |
|
Частотные коррекции (класс 1 по ГОСТ Р 53188.1-2019) |
А, С, Z |
|
Временные коррекции (класс 1 по ГОСТ Р 53188.1-2019) |
S, F, I |
|
Уровень собственных шумов, дБА, не более 40AG с 26TK (46AG) 40BH с 26AC-1 (46ВН-1) |
20 54 |
|
Пределы допускаемой дополнительной относительной погрешности измерений уровня звука при рабочих условиях применения, дБ |
±0,5 |
|
Анализ спектра | |
|
Диапазон частот октавных фильтров (класс 1 по ГОСТ Р 70024.1-2022), Гц |
от 8 до 16 000 |
|
Линейный рабочий диапазон октавных фильтров (класс 1 по ГОСТ Р 70024.1-2022), дБ, не менее |
100 |
|
Диапазон частот третьоктавных фильтров (класс 1 по ГОСТ Р 70024.1-2022), Гц |
от 6,3 до 20 000 |
|
Линейный рабочий диапазон третьоктавных фильтров (класс 1 по ГОСТ Р 70024.1-2022), дБ, не менее |
100 |
|
Пределы допускаемого отклонения относительного затухания фильтров при рабочих условиях применения от относительного затухания при нормальных условиях применения, дБ |
±0,5 |
|
Измерение параметров сигналов метеоДатчиков | |
|
Диапазон измерений напряжения постоянного тока, В |
от -10 до 10 |
|
Пределы допускаемой приведённой (к пределу измерений 10 В) погрешности измерений напряжения постоянного тока, % |
±0,05 |
|
Собственные шумы, мВ, не более |
2 |
|
Измерение параметров сигналов тахометрических Датчиков | |
|
Диапазон измерений частоты, Гц |
от 1 до 100 000 |
|
Пределы допускаемой относительной погрешности измерений частоты |
±0,001 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов измерений параметров звукового давления |
66 |
|
Количество каналов измерений уровня звука |
66 |
|
Количество каналов анализа спектра |
66 |
|
Количество каналов измерений параметров сигналов метеодатчиков |
8 |
|
Количество каналов измерений параметров сигналов тахометрических | |
|
датчиков |
8 |
|
Рабочий диапазон частот в режиме узкополосного анализа (БПФ), Гц |
от 20 до 20 ООО |
|
Габаритные размеры, мм, не более | |
|
модульная система сбора данных SIRIUS-R2DB-SYSTEM | |
|
длина |
150 |
|
ширина |
350 |
|
высота |
260 |
|
модульная система сбора данных SIRIUS-R3-SYSTEM | |
|
длина |
502 |
|
ширина |
482 |
|
высота |
177 |
|
модуль измерительный SIRIUSir-8xMIC200 | |
|
длина |
260 |
|
ширина |
135 |
|
высота |
50 |
|
модуль измерительный SIRIUSir-4xMIC200-4xACC+ | |
|
длина |
260 |
|
ширина |
135 |
|
высота |
50 |
|
модуль измерительный SIRIUSir-8xLV-BNC | |
|
длина |
260 |
|
ширина |
135 |
|
высота |
50 |
|
капсюль микрофонный конденсаторный G.R.A.S. 40AG с предусилителем | |
|
микрофонным 26TK (46AG) | |
|
длина |
69 |
|
диаметр |
7 |
|
капсюль микрофонный конденсаторный G.R.A.S. 40BH с предусилителем | |
|
микрофонным 26AC-1 (46ВН-1) | |
|
длина |
101 |
|
диаметр |
13,2 |
|
Масса, кг, не более | |
|
модульная система сбора данных SIRIUS-R2DB-SYSTEM |
6,0 |
|
модульная система сбора данных SIRIUS-R3-SYSTEM |
12,5 |
|
модуль измерительный SIRIUSir-8xMIC200 |
1,5 |
|
модуль измерительный SIRIUSir-4xMIC200-4xACC+ |
1,5 |
|
модуль измерительный SIRIUSir-8xLV-BNC |
1,5 |
|
капсюль микрофонный конденсаторный G.R.A.S. 40AG с предусилителем | |
|
микрофонным 26TK (46AG) |
0,042 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
капсюль микрофонный конденсаторный G.R.A.S. 40BH с предусилителем микрофонным 26AC-1 (46ВН-1) |
0,084 |
|
Параметры электропитания: напряжение переменного тока, В частота переменного тока, Гц |
от 198 до 242 от 49 до 51 |
|
Нормальные условия применения: температура окружающего воздуха, °С относительная влажность окружающего воздуха, % атмосферное давление, кПа |
от +20 до +26 от 30 до 60 от 87 до 107 |
|
Рабочие условия применения: температура окружающего воздуха, °С относительная влажность окружающего воздуха, % атмосферное давление, кПа |
от 0 до +45 от 20 до 90 от 80 до 110 |
наносится на титульный лист эксплуатационной документации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность системы*
|
Наименование |
Обозначение |
Количество |
|
Модульная система сбора данных |
SIRIUS-R2DB-SYSTEM |
3 шт. |
|
Модульная система сбора данных |
SIRIUS-R3-SYSTEM |
2 шт. |
|
Модуль измерительный |
SIRIUSir-8xMIC200 |
10 шт. |
|
Модуль измерительный |
SIRIUSir-4xMIC200-4xACC+ |
1 шт. |
|
Модуль измерительный |
SIRIUSir-8xLV-BNC |
1 шт. |
|
Капсюль микрофонный конденсаторный с предусилителем микрофонным |
G.R.A.S. 40AG/26TK (46AG) |
56 шт. |
|
Капсюль микрофонный конденсаторный с предусилителем микрофонным |
G.R.A.S. 40BH/26AC-1 (46ВН- 1) |
10 шт. |
|
Специальное программное обеспечение |
Акустика-Сатурн |
1 шт. |
|
Специальное программное обеспечение |
Акустика-Сатурн-Поверка |
1 шт. |
|
Комплект соединительных кабелей и принадлежностей |
- |
1 комп. |
|
Руководство по эксплуатации |
АСДБ.126.06.0001РЭ |
1 экз. |
|
Паспорт |
АСДБ.126.06.0001ПС |
1 экз. |
|
* здесь приведена метрологически значимая часть комплектности, полная техническая комплектность указана в паспорте АСДБ.126.06.0001ПС | ||
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Правообладатель
Акционерное общество «Опытно-конструкторское бюро «Аэрокосмические системы» (АО «ОКБ «Аэрокосмические системы»)ИНН 5010041950
Адрес юридического лица: 141983, Московская обл., г. Дубна, ул. Программистов, д. 4
Принцип действия системы основан на преобразовании звукового давления с помощью конденсаторного микрофона в электрический сигнал и его дальнейшей обработки специализированным микропроцессором измерительного модуля. Сведения о режиме работы системы и измерительная информация отображаются на дисплее компьютера с установленным специальным программным обеспечением (далее - ПО).
Конструктивно система состоит из следующих основных составных частей:
-
- модульных систем сбора данных SIRIUS-R2DB-SYSTEM и SIRIUS-R3-SYSTEM;
-
- модулей измерительных SIRIUSir-8xMIC200, SIRIUSir-4xMIC200-4xACC+ и SIRIUSir-8xLV-BNC;
-
- капсюлей микрофонных конденсаторных G.R.A.S. 40AG (рег. № 84954-22) и G.R.A.S. 40BH (рег. № 84954-22) с предусилителями микрофонными 26TK и 26AC-1, соответственно);
-
- технических средств для обеспечения работоспособности системы не влияющих на метрологические характеристики (коммутаторы Ethernet, АРМ, средства синхронизации, ИБП и т.д.).
Модульные системы сбора данных SIRIUS-R3-SYSTEM с модулями измерительными SIRIUSir-8xMIC200, SIRIUSir-4xMIC200-4xACC+ и SIRIUSir-8xLV-BNC размещаются в помещении, модульные системы сбора данных SIRIUS-R2DB-SYSTEM с модулями измерительными SIRIUSir-8xMIC200 и микрофоны измерительные - на открытой испытательной площадке.
Общий вид основных составных частей системы представлен на рисунках 1-3. Общий вид модульных систем сбора данных SIRIUS-R3-SYSTEM, установленных в шкаф, представлен на рисунке 4.
Рисунок 1 - Общий вид модульной системы сбора данных SIRIUS-R2DB-SYSTEM с двумя модулями измерительными SIRIUSir-8xMIC200

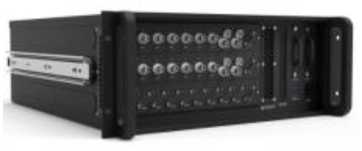

Рисунок 2 - Общий вид модульной системы сбора данных SIRIUS-R3-SYSTEM с модулями измерительными SIRIUSir-8xMIC200, SIRIUSir-4xMIC200-4xACC+, SIRIUSir-8xLV-BNC

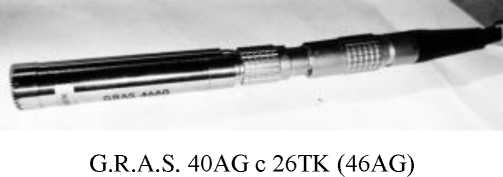

G.R.A.S. 40AG с 26TK (46AG)
G.R.A.S. 40BH с 26AC-1 (46ВН-1)

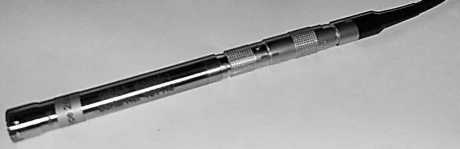

Рисунок 3 - Общий вид микрофонов измерительных

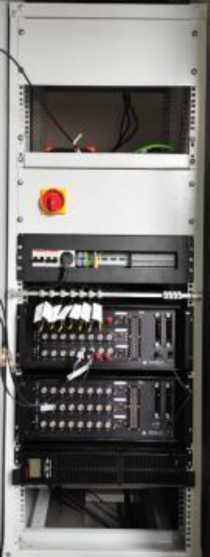

Рисунок 4 - Общий вид модульных систем сбора данных SIRIUS-R3-SYSTEM, установленных в шкаф
Заводской номер в формате цифрового обозначения указывается на паспортной табличке на стенке шкафа, расположенном в пультовой, в месте, указанном на рисунке 5. Пломбирование системы не предусмотрено. Нанесение знака поверки на систему не предусмотрено.
Место нанесения заводского номера

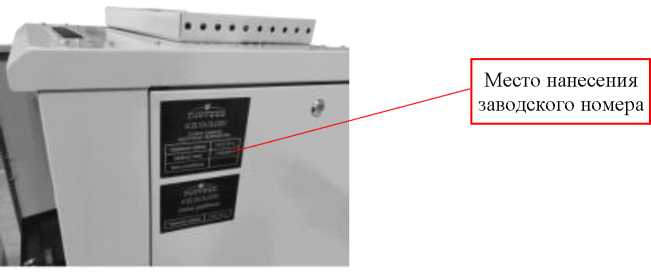

Рисунок 5 - Место нанесения заводского номера
К средствам измерений данного типа относится система измерения акустических характеристик СИАХ заводской номер 22.08.00019.
Таблица 4 - Комплектность системы*
