Номер по Госреестру СИ: 91093-24
91093-24 Системы измерений многофункциональные беспроводные
(INON)
Назначение средства измерений:
Системы измерений многофункциональные беспроводные INON (далее - системы или СИ) предназначены для измерений и регистрации температуры, относительной влажности и абсолютного давления.
Внешний вид.
Системы измерений многофункциональные беспроводные
Рисунок № 1
Внешний вид.
Системы измерений многофункциональные беспроводные
Рисунок № 2
Внешний вид.
Системы измерений многофункциональные беспроводные
Рисунок № 3
Внешний вид.
Системы измерений многофункциональные беспроводные
Рисунок № 4
Внешний вид.
Системы измерений многофункциональные беспроводные
Рисунок № 5
Внешний вид.
Системы измерений многофункциональные беспроводные
Рисунок № 6
Внешний вид.
Системы измерений многофункциональные беспроводные
Рисунок № 7
Внешний вид.
Системы измерений многофункциональные беспроводные
Рисунок № 8
Внешний вид.
Системы измерений многофункциональные беспроводные
Рисунок № 9
Внешний вид.
Системы измерений многофункциональные беспроводные
Рисунок № 10
Программное обеспечение
Системы имеют метрологически значимое программное обеспечение (ПО), которое устанавливается в основной модуль на заводе-изготовителе во время производственного цикла или устанавливается на персональный компьютер пользователем системы. ПО предназначено для работы с системой, получения, обработки и архивации данных, их отображения в табличном и графическом виде за заданные временные интервалы, а также для проведения верификации системы (пользовательской калибровки без внесения поправочных коэффициентов).
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Power3000 |
Номер версии (идентификационный номер) ПО, не ниже |
1.0.0.0 |
Цифровой идентификатор программного обеспечения |
отсутствует |
В соответствии с п.4.3 рекомендации по метрологии Р 50.2.077-2014 уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний».
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Лист № 19 Всего листов 20
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Валидация» Руководства по эксплуатации на средство измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системам измерений многофункциональным беспроводным INONГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 15 декабря 2021 г. № 2885 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10’1 - V107 Па»;
Стандарт предприятия-изготовителя SHENZHEN INON TECHNOLOGY CO., LTD.
ПравообладательSHENZHEN INON TECHNOLOGY CO., LTD., Китай
Юридический адрес: B318, MingYou Center, No.168, Baoyuan Road, Baoan District, Shenzhen
Телефон/факс: +86-0755-82730062 / 26467660
E-mail: inon@inon. com.cn
Web-сайт: www.inon.com.cn
Изготовитель
SHENZHEN INON TECHNOLOGY CO., LTD., КитайАдрес: B318, MingYou Center, No.168, Baoyuan Road, Baoan District, Shenzhen
Телефон/факс: +86-0755-82730062 / 26467660
E-mail: inon@inon. com.cn
Web-сайт: www.inon.com.cn
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
SHENZHEN INON TECHNOLOGY CO., LTD., КитайЮридический адрес: B318, MingYou Center, No.168, Baoyuan Road, Baoan District, Shenzhen
Телефон/факс: +86-0755-82730062 / 26467660
E-mail: inon@inon. com.cn
Web-сайт: www.inon.com.cn
Принцип действия систем измерений многофункциональных беспроводных INON основан на измерении и регистрации сигналов, поступающих от сменных первичных преобразователей (далее - датчики или зонды) в беспроводной регистратор данных (далее - логгеры или измерители-регистраторы), передачи и отображении полученной информации при помощи считывающей станции и программного обеспечения (далее - ПО) установленного на модуле INON (далее -модуль) или персональном компьютере (далее - ПК).
Системы измерений многофункциональные беспроводные INON являются проектно-компонуемыми устройствами и состоят из следующих компонентов:
-
- беспроводной регистратор данных в комплекте с первичным преобразователем (логгер);
-
- считывающая станция.
Логгеры являются основными измерительными компонентами, состоящими из первичного преобразователя с одним или несколькими измерительными каналами и беспроводного регистратора данных, включающего в себя аналого-цифровой преобразователь, энергонезависимую память текущего архива результатов измерений, литиевую батарею, электронные компоненты для обеспечения передачи данных от логгера к считывающей станции. Логгеры активируются с помощью считывающей станции посредством программного обеспечения, установленного на модуле или ПК. Во время измерений логгеры используются автономно, записывая во внутренний архив измерительную информацию. По завершении измерительной сессии логгеры устанавливаются на считывающую станцию для перезаписи архива в базу данных программного обеспечения, установленного на модуле или ПК.
Считывающая станция является вспомогательным оборудованием, не влияющим на результат измерений логгеров, и служит для запуска (активации) логгеров в работу и настройки текущей измерительной сессии перед началом измерений (частоты опроса логгеров, условий проведения измерений), а также перезаписи текущего архива логгеров по завершении измерительной сессии в основную базу данных программного обеспечения, установленного на модуле или ПК.
Логгеры систем изготавливаются следующих моделей: SWL-T1, SWL-T1-ULT, SWL-T1L, SWL-T1L-ULT, SWL-T1B, SWL-T1B-ULT, SWL-T1F, SWL-T1F-ULT, SWL-P1, WL-T1, WL-T1-ULT, WL-T1L, WL-T1L-ULT, WL-T1B, WL-T1B-ULT, WL-T1F, WL-T1F-ULT, WL-T1P1, WL-T1H1, WL-T1H1-ES. Модели логгеров различаются по метрологическим и техническим характеристикам, а также по конструктивному исполнению.
Фотографии общего вида логгеров приведены на рисунках 1-12. Фотография общего вида считывающей станции приведена на рисунке 13. Фотография общего вида модуля приведена на рисунке 14.
Заводской номер логгеров в виде буквенно-цифрового кода, состоящего из арабских цифр и (или) латинских букв, наносится на корпус при помощи гравировки. Заводской номер считывающей станции в виде буквенно-цифрового кода, состоящего из арабских цифр и (или) латинских букв, наносится на корпус при помощи наклейки.
Пломбирование компонентов систем не предусмотрено.
Конструкция систем не предусматривает нанесение знака поверки на средство измерений.

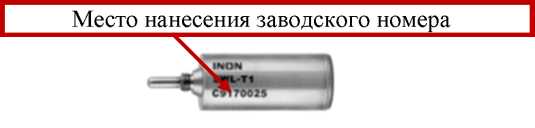

Рисунок 1 - Общий вид логгеров моделей
SWL-T1, SWL-T1-ULT
Рисунок 2 - Общий вид логгеров моделей SWL-
T1L,
SWL-T1L-ULT

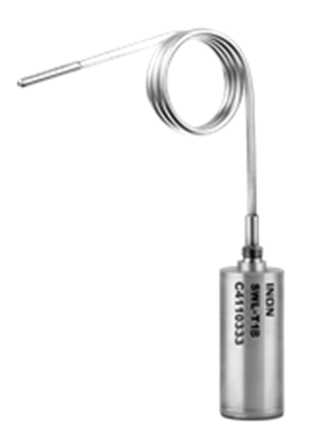

Рисунок 3 - Общий вид логгеров моделей
SWL-T1B,
SWL-T1B-ULT

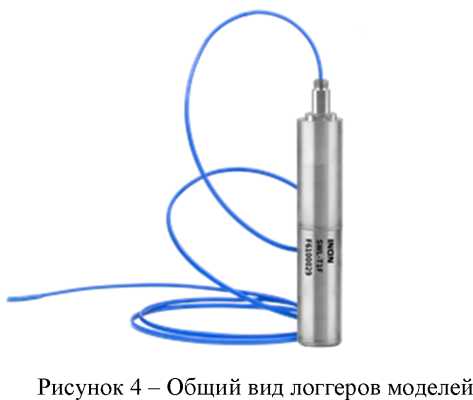

Рисунок 4 - Общий вид логгеров моделей
SWL-T1F, SWL-T1F-ULT
Рисунок 5 - Общий вид логгеров модели
SWL-P1
Рисунок 6 - Общий вид логгеров моделей
WL-T1,
WL-T1-ULT

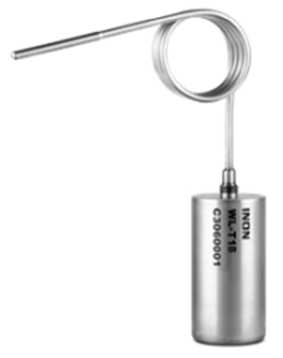

Рисунок 8 - Общий вид логгеров моделей WL-
T1B,
WL-T1B-ULT
Рисунок 7 - Общий вид логгеров моделей
WL-T1L,
WL-T1L-ULT

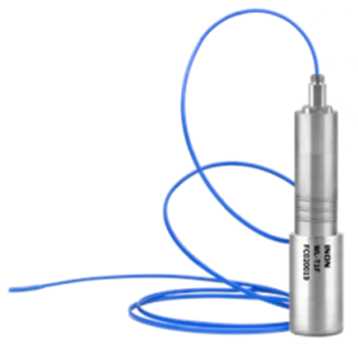

Рисунок 9 - Общий вид логгеров моделей
WL-T1F,
WL-T1F-ULT

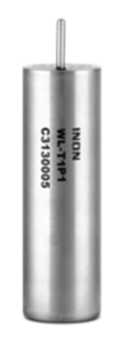

Рисунок 10 - Общий вид логгеров модели WL-
T1P1

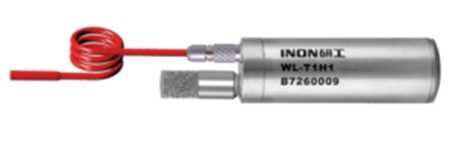

Рисунок 11 - Общий вид логгеров модели
WL-T1H1

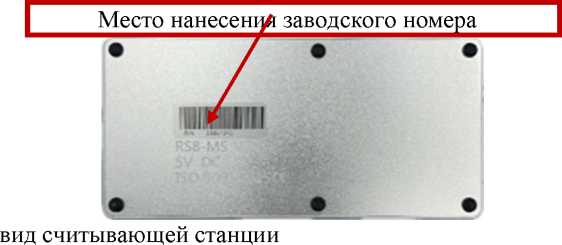

Рисунок 13 - Общий
Рисунок 12 - Общий вид логгеров модели WL-
T1H1-ES

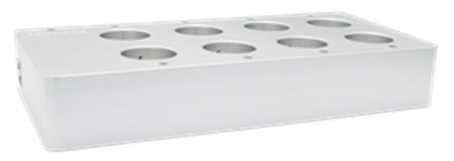

Рисунок 14 - Общий вид модуля
Таблица 15-
Наименование |
Количество |
Примечание |
Беспроводной регистратор данных в комплекте с первичным преобразователем (логгер) |
не менее 1 шт. |
Количество в соответствии с заказом |
Считывающая станция |
1 шт. |
- |
USB-кабель |
1 шт. |
- |
Паспорт |
1 экз. |
- |
Руководство по эксплуатации (на русском языке) |
1 экз. |
- |
ПО «POWER3000» для ПК |
1 шт. |
- |
Модуль |
1 шт. |
По дополнительному заказу |
Метрологические и основные технические характеристики логгеров приведены в таблицах 2-13.
Основные технические характеристики считывающих станций приведены в таблице 14.
Таблица 2 - Метрологические характеристики и основные технические характеристики логгеров моделей SWL-T1, SWL-T1-ULT
Наименование характеристики |
Значение(1) (в зависимости от модели логгера) | |
Модель |
SWL-T1 |
SWL-T1-ULT |
Диапазон измерений температуры, °С |
от -60 до +150; от -60 до 0; от -60 до +80; от 0 до +80; от 0 до +140; от 0 до +150 |
от -90 до +150; от -90 до 0; от -80 до 0; от -90 до +80; от -80 до +80; от 0 до +80; от 0 до +140; от 0 до +150 |
Пределы допускаемой абсолютной погрешности измерений температуры, °C: от -90 до -60 °C (не включ.) от -60 до 0 °C (не включ.) от 0 до +150 °C |
±0,3 ±0,05; ±0,1 |
±0,5 ±0,3 ±0,05; ±0,1 |
Разрешающая способность, °С |
0,01 |
0,01 |
Объем памяти логгера (общее количество значений измерений), шт, не более |
65000 |
65000 |
Частота опроса (шаг записи измеренных значений логгером), с, не менее |
1 |
1 |
Г абаритные размеры первичного преобразователя логгера (диаметрхвысота), мм, не более |
2,7x22 |
2,7x22 |
Габаритные размеры беспроводного регистратора данных логгера (диаметрхвысота), мм, не более |
20x46 |
20x46 |
Масса логгера, г, не более |
50 |
50 |
Средняя наработка на отказ, ч, не менее |
20000 |
20000 |
Средний срок службы, лет, не менее |
4 |
4 |
Условия эксплуатации:
|
от -60 до +150 от -60 до +150 100 |
от -90 до +150 от -90 до +150 100 |
Примечание: (1) - Диапазон измерений температуры и пределы допускаемой абсолютной погрешности измерений температуры определяются заказом и приведены в паспорте на систему |
Наименование характеристики |
Значение(1) (в зависимости от модели логгера) | |
Модель |
SWL-T1L |
SWL-T1L-ULT |
Диапазон измерений температуры, °С |
от -60 до +150; от -60 до 0; от -60 до +80; от 0 до +80; от 0 до +140; от 0 до +150 |
от -90 до +150; от -90 до 0; от -80 до 0; от -90 до +80; от -80 до +80; от 0 до +80; от 0 до +140; от 0 до +150 |
Пределы допускаемой абсолютной погрешности измерений температуры, °C: от -90 до -60 °C (не включ.) от -60 до 0 °C (не включ.) от 0 до +150 °C |
±0,3 ±0,05; ±0,1 |
±0,5 ±0,3 ±0,05; ±0,1 |
Разрешающая способность, °С |
0,01 |
0,01 |
Объем памяти логгера (общее количество значений измерений), шт, не более |
65000 |
65000 |
Частота опроса (шаг записи измеренных значений логгером), с, не менее |
1 |
1 |
Г абаритные размеры первичного преобразователя логгера (диаметрхвысота), мм, не более |
2,7x300 |
2,7x300 |
Габаритные размеры беспроводного регистратора данных логгера (диаметрхвысота), мм, не более |
20x46 |
20x46 |
Масса логгера, г, не более |
57 |
57 |
Средняя наработка на отказ, ч, не менее |
20000 |
20000 |
Средний срок службы, лет, не менее |
4 |
4 |
Условия эксплуатации:
|
от -60 до +150 от -60 до +150 100 |
от -90 до +150 от -90 до +150 100 |
Примечание: (1) - Диапазон измерений температуры и пределы допускаемой абсолютной погрешности измерений температуры определяются заказом и приведены в паспорте на систему |
Наименование характеристики |
Значение(1) (в зависимости от модели логгера) | |
Модель |
SWL-T1B |
SWL-T1B-ULT |
Диапазон измерений температуры, °С |
от -60 до +400; от -60 до 0; от -60 до +80; от 0 до +80; от 0 до +140; от 0 до +400 |
от -150 до +400; от -150 до 0; от -90 до 0; от -80 до 0; от -90 до +80; от -80 до +80; от 0 до +80; от 0 до +140; от 0 до +150; от 0 до +400 |
Пределы допускаемой абсолютной погрешности измерений температуры, °C: от -150 до -60 °C (не включ.) от -60 до 0 °C (не включ.) от 0 до +140 °C (включ.) св. +140 до +400 °C |
±0,3 ±0,1; ±0,5 ±0,5 |
±0,5 ±0,3 ±0,1; ±0,5 ±0,5 |
Разрешающая способность, °С |
0,01 |
0,01 |
Объем памяти логгера (общее количество значений измерений), шт, не более |
65000 |
65000 |
Частота опроса (шаг записи измеренных значений логгером), с, не менее |
1 |
1 |
Г абаритные размеры первичного преобразователя логгера (диаметрхвысота), мм, не более |
3x400 |
3x400 |
Г абаритные размеры беспроводного регистратора данных логгера (диаметрхвысота), мм, не более |
20x46 |
20x46 |
Масса логгера, г, не более |
60 |
60 |
Средняя наработка на отказ, ч, не менее |
20000 |
20000 |
Средний срок службы, лет, не менее |
4 |
4 |
Условия эксплуатации:
|
от -60 до +400 от -60 до +150 100 |
от -150 до +400 от -90 до +150 100 |
Примечание: (1) - Диапазон измерений температуры и пределы допускаемой абсолютной погрешности измерений температуры определяются заказом и приведены в паспорте на систему |
Наименование характеристики |
Значение(1) (в зависимости от модели логгера) | |
Модель |
SWL-T1F |
SWL-T1F-ULT |
Диапазон измерений температуры, °С |
от -60 до +200; от -60 до 0; от -60 до +60; от 0 до +60; от 0 до +140; от 0 до +200 |
от -150 до +200; от -150 до 0; от -90 до 0; от -80 до 0; от -90 до +60; от -60 до +60; от 0 до +60; от 0 до +140; от 0 до +200 |
Пределы допускаемой абсолютной погрешности измерений температуры, °C: от -150 до -60 °C (не включ.) от -60 до +60 °C (включ.) св. +60 до +200 °C |
±0,3 ±0,5 |
±0,5 ±0,3 ±0,5 |
Разрешающая способность, °С |
0,01 |
0,01 |
Объем памяти логгера (общее количество значений измерений), шт, не более |
65000 |
65000 |
Частота опроса (шаг записи измеренных значений логгером), с, не менее |
1 |
1 |
Г абаритные размеры первичного преобразователя логгера (диаметрхвысота), мм, не более |
2,7x2000 |
2,7x2000 |
Г абаритные размеры беспроводного регистратора данных логгера (диаметрхвысота), мм, не более |
20x105 |
20x105 |
Масса логгера, г, не более |
111 |
111 |
Средняя наработка на отказ, ч, не менее |
20000 |
20000 |
Средний срок службы, лет, не менее |
4 |
4 |
Условия эксплуатации:
|
от -60 до +200 от -60 до +140 100 90 |
от -150 до +200 от -90 до +140 100 90 |
Примечание: (1) - Диапазон измерений температуры определяется заказом и приведен в паспорте на систему |
Наименование характеристики |
Значение |
Модель |
SWL-P1 |
Диапазон измерений абсолютного давления, кПа |
от 0,1 до 500 |
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений абсолютного давления, % |
±0,25 |
Разрешающая способность, кПа |
0,01 |
Объем памяти логгера (общее количество значений измерений), шт, не более |
32000 |
Частота опроса (шаг записи измеренных значений логгером), с, не менее |
1 |
Габаритные размеры (диаметрхвысота), мм, не более |
20x50 |
Масса логгера, г, не более |
54 |
Средняя наработка на отказ, ч, не менее |
20000 |
Средний срок службы, лет, не менее |
4 |
Условия эксплуатации:
|
от 0 до +135 95 |
Наименование характеристики |
Значение(1) (в зависимости от модели логгера) | |
Модель |
WL-T1 |
WL-T1-ULT |
Диапазон измерений температуры, °С |
от -60 до +150; от -60 до 0; от -60 до +80; от 0 до +80; от 0 до +140; от 0 до +150 |
от -90 до +150; от -90 до 0; от -80 до 0; от -90 до +80; от -80 до +80; от 0 до +80; от 0 до +140; от 0 до +150 |
Пределы допускаемой абсолютной погрешности измерений температуры, °C: от -90 до -60 °C (не включ.) от -60 до 0 °C (не включ.) от 0 до +150 °C |
±0,5 ±0,1 |
н- н- но о о |
Разрешающая способность, °С |
0,01 |
0,01 |
Объем памяти логгера (общее количество значений измерений), шт, не более |
32000 |
32000 |
Частота опроса (шаг записи измеренных значений логгером), с, не менее |
1 |
1 |
Г абаритные размеры первичного преобразователя логгера (диаметрхвысота), мм, не более |
2,7x22 |
2,7x22 |
Габаритные размеры беспроводного регистратора данных логгера (диаметрхвысота), мм, не более |
26x50 |
26x50 |
Масса логгера, г, не более |
94 |
94 |
Средняя наработка на отказ, ч, не менее |
20000 |
20000 |
Средний срок службы, лет, не менее |
4 |
4 |
Условия эксплуатации:
|
от -60 до +150 от -60 до +150 100 |
от -90 до +150 от -90 до +150 100 |
Примечание: (1) - Диапазон измерений температуры определяется заказом и приведен в паспорте на систему |
Наименование характеристики |
Значение(1) (в зависимости от модели логгера) | |
Модель |
WL-T1L |
WL-T1L-ULT |
Диапазон измерений температуры, °С |
от -60 до +150; от -60 до 0; от -60 до +80; от 0 до +80; от 0 до +140; от 0 до +150 |
от -90 до +150; от -90 до 0; от -80 до 0; от -90 до +80; от -80 до +80; от 0 до +80; от 0 до +140; от 0 до +150 |
Пределы допускаемой абсолютной погрешности измерений температуры, °C: от -90 до -60 °C (не включ.) от -60 до 0 °C (не включ.) от 0 до +150 °C |
±0,3 ±0,1 |
±0,5 ±0,3 ±0,1 |
Разрешающая способность, °С |
0,01 |
0,01 |
Объем памяти логгера (общее количество значений измерений), шт, не более |
32000 |
32000 |
Частота опроса (шаг записи измеренных значений логгером), с, не менее |
1 |
1 |
Г абаритные размеры первичного преобразователя логгера (диаметрхвысота), мм, не более |
2,7x300 |
2,7x300 |
Г абаритные размеры беспроводного регистратора данных логгера (диаметрхвысота), мм, не более |
26x50 |
26x50 |
Масса логгера, г, не более |
57 |
57 |
Средняя наработка на отказ, ч, не менее |
20000 |
20000 |
Средний срок службы, лет, не менее |
4 |
4 |
Условия эксплуатации:
|
от -60 до +150 от -60 до +150 100 |
от -90 до +150 от -90 до +150 100 |
Примечание: (1) - Диапазон измерений температуры определяется заказом и приведен в паспорте на систему |
Наименование характеристики |
Значение(1) (в зависимости от модели логгера) | |
Модель |
WL-T1B |
WL-T1B-ULT |
Диапазон измерений температуры, °С |
от -60 до +400; от -60 до 0; от 0 до +400 |
от -90 до +400; от -90 до +0; от 0 до +400 |
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,5 |
±0,5 |
Разрешающая способность, °С |
0,01 |
0,01 |
Объем памяти логгера (общее количество значений измерений), шт, не более |
32000 |
32000 |
Частота опроса (шаг записи измеренных значений логгером), с, не менее |
1 |
1 |
Г абаритные размеры первичного преобразователя логгера (диаметрхвысота), мм, не более |
3x400 |
3x400 |
Г абаритные размеры беспроводного регистратора данных логгера (диаметрхвысота), мм, не более |
26x50 |
26x50 |
Масса логгера, г, не более |
101 |
101 |
Средняя наработка на отказ, ч, не менее |
20000 |
20000 |
Средний срок службы, лет, не менее |
4 |
4 |
Условия эксплуатации:
|
от -60 до +400 от -60 до +150 100 |
от -90 до +400 от -90 до +150 100 |
Примечание: (1) - Диапазон измерений температуры определяется заказом и приведен в паспорте на систему |
Наименование характеристики |
Значение(1) (в зависимости от модели логгера) | |
Модель |
WL-T1F |
WL-T1F-ULT |
Диапазон измерений температуры, °С |
от -60 до +200; от -60 до 0; от -60 до +60; от 0 до +60; от 0 до +140; от 0 до +200 |
от -150 до +200; от -150 до 0; от -90 до 0; от -80 до 0; от -90 до +60; от -60 до +60; от 0 до +60; от 0 до +140; от 0 до +200 |
Пределы допускаемой абсолютной погрешности измерений температуры, °C: от -150 до -60 °C (не включ.) от -60 до +60 °C (включ.) св. +60 до +200 °C |
±0,3 ±0,5 |
±0,5 ±0,3 ±0,5 |
Разрешающая способность, °С |
0,01 |
0,01 |
Объем памяти логгера (общее количество значений измерений), шт, не более |
32000 |
32000 |
Частота опроса (шаг записи измеренных значений логгером), с, не менее |
1 |
1 |
Г абаритные размеры первичного преобразователя логгера (диаметрхвысота), мм, не более |
2,7x2000 |
2,7x2000 |
Г абаритные размеры беспроводного регистратора данных логгера (диаметрхвысота), мм, не более |
26x106 |
26x106 |
Масса логгера, г, не более |
169 |
169 |
Средняя наработка на отказ, ч, не менее |
20000 |
20000 |
Средний срок службы, лет, не менее |
4 |
4 |
Условия эксплуатации:
|
от -60 до +200 от -60 до +150 100 90 |
от -150 до +200 от -90 до +150 100 90 |
Примечание: 1) Диапазон измерений температуры определяется заказом и приведен в паспорте на систему |
Наименование характеристики |
Значение(1) |
Модель |
WL-T1P1 |
Диапазон измерений температуры, °С |
от -60 до +150; от -60 до 0; от -60 до +80; от 0 до +80; от 0 до +140; от 0 до +150 |
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,1 (в диапазоне измерений от 0 до +140 °C включ.); ±0,5 (в диапазоне измерений от -60 до 0 °C не включ. и св. +140 до +150 °C) |
Диапазон измерений абсолютного давления (при температуре окружающей среды в диапазоне от 0 до +135 °C), кПа |
от 0,1 до 500 |
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений абсолютного давления, % |
±0,25 |
Разрешающая способность при измерении температуры, °С |
0,01 |
Разрешающая способность при измерении абсолютного давления, кПа |
0,01 |
Объем памяти логгера (общее количество значений измерений), шт, не более |
16000 |
Частота опроса (шаг записи измеренных значений логгером), с, не менее |
1 |
Г абаритные размеры первичного преобразователя температуры логгера (диаметрхвысота), мм, не более |
2,5x16 |
Габаритные размеры беспроводного регистратора данных логгера с учетом встроенного первичного преобразователя абсолютного давления (диаметрхвысота), мм, не более |
26x108 |
Масса логгера, г, не более |
162 |
Средняя наработка на отказ, ч, не менее |
20000 |
Средний срок службы, лет, не менее |
4 |
Условия эксплуатации:
|
от -60 до +150 95 |
Примечание: 1) Диапазон измерений температуры и пределы допускаемой абсолютной погрешности измерений температуры определяется заказом и приведен в паспорте на систему |
Наименование характеристики |
Значение(1) |
Модель |
WL-T1H1 |
Диапазон измерений температуры, °С |
от -40 до +125; от -40 до 0; от -40 до +80; от 0 до +30; от 0 до +80; от 0 до +125 |
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,5 |
Диапазон измерений относительной влажности окружающего воздуха, % |
от 5 до 98; от 5 до 95; от 10 до 90 |
Диапазон индикации относительной влажности окружающего воздуха, % |
от 0 до 100 |
Пределы допускаемой абсолютной погрешности измерений относительной влажности (при температуре окружающей среды в диапазоне от +15 до +35 °C), % |
±3,5 |
Разрешающая способность при измерении температуры, °С |
0,01 |
Разрешающая способность при измерении относительной влажности окружающего воздуха, % |
0,01 |
Объем памяти логгера (общее количество значений измерений), шт, не более |
16000 |
Частота опроса (шаг записи измеренных значений логгером), с, не менее |
1 |
Габаритные размеры (диаметрхвысота), мм, не более |
26x72 |
Масса логгера, г, не более |
150 |
Средняя наработка на отказ, ч, не менее |
20000 |
Средний срок службы, лет, не менее |
4 |
Условия эксплуатации:
|
от -40 до +125 98 (без конденсации) |
Примечание: 1) Диапазон измерений температуры и диапазон измерений относительной влажности определяются заказом и приведены в паспорте на систему |
Наименование характеристики |
Значение(1) |
Модель |
WL-T1H1-ES |
Диапазон измерений температуры, °С |
от -196 до +200; от -196 до 0; от -90 до 0; от -80 до 0; от -90 до +80; от -80 до +80; от 0 до +80; от 0 до +130; от 0 до +150; от 0 до +200 |
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,3 |
Диапазон измерений относительной влажности окружающего воздуха, % |
от 5 до 98; от 5 до 95; от 10 до 90 |
Диапазон индикации относительной влажности окружающего воздуха, % |
от 0 до 100 |
Пределы допускаемой абсолютной погрешности измерений относительной влажности (при температуре окружающей среды в диапазоне от +15 до +35 °C, % |
±3,0 |
Разрешающая способность при измерении температуры, °С |
0,01 |
Разрешающая способность при измерении относительной влажности окружающего воздуха, % |
0,01 |
Объем памяти логгера (общее количество значений измерений), шт, не более |
16000 |
Частота опроса (шаг записи измеренных значений логгером), с, не менее |
1 |
Г абаритные размеры первичного преобразователя температуры (диаметрхвысота), мм, не более |
4x1200 |
Г абаритные размеры первичного преобразователя относительной влажности (диаметрхвысота), мм, не более |
12x42 |
Г абаритные размеры беспроводного регистратора данных (диаметрхвысота), мм, не более |
26x78 |
Масса логгера, г, не более |
150 |
Средняя наработка на отказ, ч, не менее |
20000 |
Средний срок службы, лет, не менее |
4 |
Наименование характеристики |
Значение(1) |
Модель |
WL-T1H1-ES |
Условия эксплуатации: | |
- температура окружающей среды (для первичного преобразователя температуры), °С |
от -196 до +200 |
- температура окружающей среды (для первичного преобразователя относительной влажности), °С |
от +15 до +35 |
- температура окружающей среды (для беспроводного регистратора данных), °С |
от -40 до +125 |
- относительная влажность воздуха (для первичного преобразователя температуры), %, не более |
100 |
- относительная влажность воздуха (для первичного преобразователя относительной влажности), %, не более |
98 (без конденсации) |
- относительная влажность воздуха (для беспроводного регистратора данных), %, не более |
98 (без конденсации) |
Примечание: | |
1) Диапазон измерений температуры и диапазон измерений относительной влажности | |
определяются заказом и приведен в паспорте на систему |
Таблица 14 - Основные технические характеристики считывающей станции
Наименование характеристики |
Значение (в зависимости от модели) | ||
Модель |
RS8-S |
RS8-M |
RS8-MS |
Количество слотов для логгеров малого размера, шт. |
8 |
- |
6 |
Количество слотов для логгеров среднего размера, шт. |
- |
8 |
2 |
Габаритные размеры (длинахширинахвысота), мм, не более |
161x78x26 | ||
Масса, г, не более |
256 |
243 |
255 |
Условия эксплуатации:
|
от +5 до +50; 90 (без конденсации) |
