Принцип действия компараторов основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока, протекающего по обмотке компенсационной катушки, с магнитным полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической системы весовой ячейки, жестко связанной с компенсационной катушкой, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение механической системы. Компенсационный ток, пропорциональный массе измеряемого груза, поступает в терминал для последующей обработки и индикации результатов измерений.

Конструктивно компараторы состоят из весоизмерительного устройства и терминала, расположенных в одном корпусе.

Компараторы массы могут применяться в качестве рабочих эталонов единицы массы 2-го, 3-го, 4-го или 5-го разрядов совместно с гирями, соответственно, 2-го, 3-го, 4-го или 5-го разрядов для передачи единицы массы в соответствии с Государственной поверочной схемой для средств измерения массы (далее - ГПС для СИ массы). Компараторы массы применяют для сличений эталонных и рабочих гирь при отключенной функции автоматического слежения за нулём.

Компараторы выпускаются в трех модификациях: ВЛЭ-1023КС, ВЛЭ-6202КС, ВЛЭ-6202К, различающихся максимальной нагрузкой и действительной ценой деления (дискретностью отсчета), а также типом устройства юстировки (со встроенной гирей или с внешней гирей).

В компараторах предусмотрены следующие устройства:

• -  полуавтоматическое устройство установки на нуль и полуавтоматическое устройство

• -  выборки массы тары, управляемые от одной клавиши;

• -  полуавтоматическое устройство юстировки чувствительности (цены деления) внешней гирей (ВЛЭ-1023КС, ВЛЭ-6202КС, ВЛЭ-6202К); устройство с внешней гирей позволяет учитывать значение условной массы юстировочной гири;

• -  автоматическое и полуавтоматическое устройство юстировки чувствительности (цены деления) встроенной гирей (ВЛЭ-1023КС, ВЛЭ-6202КС);

• -  устройство первоначальной установки нуля, слежения за нулем и автоматического обнуления Автоноль (устройства слежения и Автоноль отключены при выпуске из производства);

• -  устройство установки по уровню;

• -  устройство взвешивания под компаратором (по заказу);

• - устройств адаптации к внешним условиям.

Компараторы оснащены следующими прикладными программами:

• - блокировка меню;

• - настройка дисплея для отображения даты или времени в режиме ожидания;

• - аналоговая (графическая) шкала

• - функция автоматического вывода данных на печать (Автопечать);

• - функция переключения единиц измерения массы.

Компараторы оснащаются стандартным интерфейсом RS-232C для связи с персональным компьютером (ПК) и разъёмом (ДАТА -I/O) для принтера.

Общий вид компараторов приведен на рисунках 1-2.

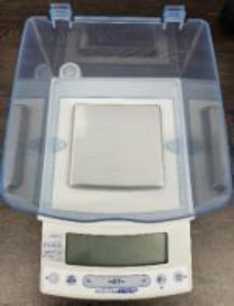

Рисунок 1 - Общий вид компараторов модификации ВЛЭ-1023КС

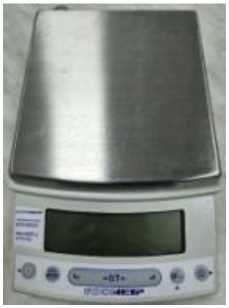

Рисунок 2 - Общий вид компараторов модификаций ВЛЭ-6202КС,

ВЛЭ-6202К

Для защиты компараторов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, компараторы пломбируются контрольной этикеткой изготовителя. Место пломбирования обозначено на рисунке 3. Заводской номер, имеющий цифровой или буквенно-цифровой формат, приведен на маркировочной этикетке, выполненной на самоклеящейся пленке. Место нанесения заводского номера приведено на рисунке 3.

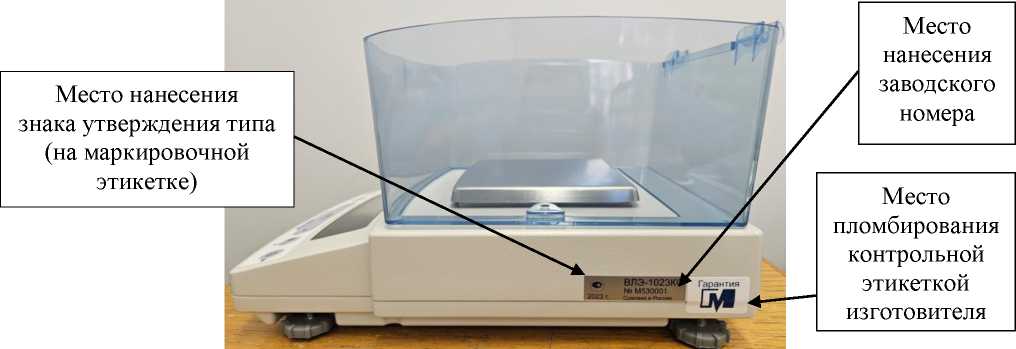

Рисунок 3 - Место пломбирования компаратора от несанкционированного доступа, место нанесения заводского номера, место нанесения знака утверждения типа

Маркировка компаратора общем случае содержит:

• -   товарный знак предприятия-изготовителя . . KlElr* , нанесённый на переднюю панель компараторов;

• -   наименование и обозначение модификации компаратора;

• -   заводской номер компаратора по системе учета предприятия-изготовителя;

• -    год выпуска, страна предприятия-изготовителя;

• -   значения максимальной нагрузки Max и действительной цены деления d;

• -   род тока и номинальное значение напряжения (на блоке питания);

• -   знак утверждения типа средств измерений.

Таблица 6 - Комплектность компараторов массы ВЛЭ

Продолжение таблицы 6

Таблица 2 - Метрологические характеристики

Таблица 3 - Класс точности гирь по ГОСТ OIML RIII-l-2009/разряд эталона по ГПС для СИ массы и номинальные значения массы гирь, для поверки (калибровки) которых применяют компараторы массы

Таблица 4 - Основные технические характеристики

Таблица 5 - Значения массы и размеров компараторов
