Сведения о средстве измерений: 90969-24 Метанометры-сигнализаторы

Номер по Госреестру СИ: 90969-24
90969-24 Метанометры-сигнализаторы
(Блок ДА)

Назначение средства измерений:
Метанометры-сигнализаторы Блок ДА (далее - метанометры) предназначены для непрерывного автоматического измерения объемной доли метана в воздухе зоны работы горной машины и формирования управляющего сигнала автоматической газовой защиты (далее - АГЗ) горной машины при превышении контролируемого содержания метана в рудничной атмосфере предельно допустимой концентрации.

Внешний вид. Метанометры-сигнализаторы, http://oei-analitika.ru рисунок № 1

Внешний вид.
Метанометры-сигнализаторы
Рисунок № 1

Внешний вид. Метанометры-сигнализаторы, http://oei-analitika.ru рисунок № 2

Внешний вид.
Метанометры-сигнализаторы
Рисунок № 2

Внешний вид.
Метанометры-сигнализаторы
Рисунок № 3

Внешний вид. Метанометры-сигнализаторы, http://oei-analitika.ru рисунок № 4

Внешний вид.
Метанометры-сигнализаторы
Рисунок № 4

Общие сведения

Дата публикации - 12.01.2024
Срок свидетельства - 11.01.2029
Номер записи - 192871
ID в реестре СИ - 1413484
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "Информационные Горные Технологии" (ООО "Ингортех")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности -

OR_3 Приказы Росстандарта в динамике по дням

Очень удобный отчет для отслеживания динамики утверждения приказов Росстандартом. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения приказов по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество приказов в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе. В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№11 от 2024.01.11 ПРИКАЗ_Об утверждении типов средств измерений (20)

Наличие аналогов СИ: Метанометры-сигнализаторы (Блок ДА)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Информационные Горные Технологии" (ООО "Ингортех")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
86693-22 05.09.2027	Датчики токсичных газов стационарные, СДТГ Общество с ограниченной ответственностью "Информационные Горные Технологии" (ООО "Ингортех") (РОССИЯ г. Екатеринбург)	ОТ МП	1 год
88621-23 30.03.2028	Измерители скорости воздушного потока переносные, ПДСВ Общество с ограниченной ответственностью "Информационные Горные Технологии" (ООО "Ингортех") (РОССИЯ г. Екатеринбург)	ОТ МП	1 год
90969-24 11.01.2029	Метанометры-сигнализаторы, Блок ДА Общество с ограниченной ответственностью "Информационные Горные Технологии" (ООО "Ингортех") (РОССИЯ г. Екатеринбург)	ОТ МП	1 год

V_23 Количество поверок средств измерений в ФГИС АРШИН по областям измерений

Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.

На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:

БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
СИ БИОАНАЛИЗА
СИ В СИСТЕМАХ СВЯЗИ
СИ ДЛЯ НАНОИНДУСТРИИ
СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
СИ СЛУЖБ ЭКОЛОГИИ
СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ

Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.

Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).

При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Стоимость 200 руб. или по подписке

Кто поверяет Метанометры-сигнализаторы (Блок ДА)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО "МИЦ" (RA.RU.312901)		-	4	4	4	0	0	4	4	0

Стоимость поверки Метанометры-сигнализаторы (Блок ДА)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Встроенное программное обеспечение метанометров специально разработано изготовителем.

Защита встроенного ПО метанометров от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077—2014.

Защита ПО от преднамеренных изменений обеспечивается путем пломбирования крышки метанометров.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значения
Идентификационное наименование ПО	161000.001.24.000 bda 1.0.102 rls
Номер версии (идентификационный номер) ПО*	МЗ: 001.24
Цифровой идентификатор ПО	0X0AEC
Алгоритм расчета цифрового идентификатора ПО	CRC16
* номер версии ПО должен быть не ниже указанного в таблице.

Знак утверждения типа

наносится на титульные листы Руководства по эксплуатации и Паспорта типографским методом и на идентификационную табличку метанометров методом лазерной гравировки.

Лист № 5 Всего листов 6

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе «Устройство и работа» документа ИГТ.161000.001.20.000РЭ «Метанометры-сигнализаторы Блок ДА. Руководство по эксплуатации».

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ГОСТ 24032-80 Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний;

ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия;

ГОСТ Р МЭК 61207-1-2009 Газоанализаторы. Выражение эксплуатационных характеристик. Часть 1. Общие положения;

ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;

Приказ Федеральной службы по экологическому, технологическому и атомному надзору от 8 декабря 2020 г. № 506 «Об утверждении Федеральных норм и правил в области промышленной безопасности «Инструкция по аэрологической безопасности угольных шахт»;

Приказ Федеральной службы по экологическому, технологическому и атомному надзору от 8 декабря 2020 г. № 507 «Об утверждении Федеральных норм и правил в области промышленной безопасности «Правила безопасности в угольных шахтах»;

ТУ 26.51.53.110-029-44645436-2022 Метанометр-сигнализатор Блок ДА. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Информационные Горные Технологии» (ООО «ИНГОРТЕХ»)

ИНН 6659026925

Юридический адрес: 620144, г. Екатеринбург, ул. Хохрякова, д. 100, оф. 1

Телефон(факс): +7(343) 318-01-71

Web сайт: http://www.ingortech.ru

E-mail: info@ingortech.ru

Изготовитель

Общество с ограниченной ответственностью «Информационные Горные Технологии» (ООО «ИНГОРТЕХ»)
ИНН 6659026925
Юридический адрес: 620144, г. Екатеринбург, ул. Хохрякова, д. 100, оф. 1
Адрес места осуществления деятельности: 620072, г. Екатеринбург, ул. Бетонщиков, д. 5, стр. 7
Тел\факс: +7(343) 318-01-71
Web сайт: http://www.ingortech.ru
E-mail: info@ingortech.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 355021, Ставропольский край, г. Ставрополь, ул. Южный обход, д. 3 А
Тел.: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru

Правообладатель

Общество с ограниченной ответственностью «Информационные Горные Технологии» (ООО «ИНГОРТЕХ»)
ИНН 6659026925
Юридический адрес: 620144, г. Екатеринбург, ул. Хохрякова, д. 100, оф. 1
Телефон(факс): +7(343) 318-01-71
Web сайт: http://www.ingortech.ru
E-mail: info@ingortech.ru

Метанометры являются автоматическими одноканальными автономными газоаналитическими измерительными приборами непрерывного действия.

Принцип действия метанометров основан на следующих методах измерения:

- термокаталитическом, при измерении объемной доли метана в диапазоне от 0 до 2,5 % включ.;
- термокондуктометрическом, при измерении объемной доли метана в диапазоне св. 5 % до 100 %.

Конструктивно метанометры состоят из блока датчика (далее - блока ДА), который выполняет функцию метанометра-сигнализатора и аккумулятора.

Блок ДА входит в состав датчика комбайнового (далее - ДК) в Комплексе автоматической газовой защиты горных машин «Метан-радио» (рег. № 83336-21).

Способ отбора пробы - диффузионный.

Метанометры выполняют следующие основные функции:

- преобразование содержания метана в рудничной атмосфере в цифровой кодированный измерительный сигнал RS-485/ModbusRTU;
- сравнение измеренного значения содержания метана с пороговым значением срабатывания и управление сигнализацией и выходными реле, блокирующими работу горной машины;
- местную звуковую сигнализацию о превышении порога срабатывания;
- самодиагностику;
- передачу цифрового кодированного измерительного сигнала с результатами самодиагностики в ДК.

Электропитание метанометров осуществляется от встроенной аккумуляторной батареи.

Метанометры могут использоваться в качестве сменного первичного измерительного преобразователя в составе Комплекса автоматической газовой защиты горных машин «Метанрадио» (рег. № 83336-21) и в других измерительных и информационно-управляющих системах.

Общий вид метанометров представлен на рисунках 1 - 2.

Нанесение знака поверки на метанометры не предусмотрено. Метанометры имеют заводские номера, которые наносятся на идентификационную табличку (рисунок 3) методом гравировки в виде цифрового обозначения. Табличка крепится на заднем торце блока.

Предусмотрено пломбирование от несанкционированного доступа: пломбировочные наклейки (рисунок 4) устанавливаются на торцах пластикового корпуса.

Внешний вид. Метанометры-сигнализаторы (Блок ДА), http://oei-analitika.ru

Рисунок 1 - Общий вид метанометров в сборе

Рисунок 2 - Общий вид метанометров без металлической окантовки и ручки для переноски

1 - крышка и защитная металлическая окантовка
2 - 4 электрических контакта
3 - ручка для переноски
- 1 - зелёный светодиод
- 2 - звуковой излучатель
- 3 - измерительная головка
- 4 - красный светодиод

Место нанесения знака утверждения типа

Место нанесения заводского номера

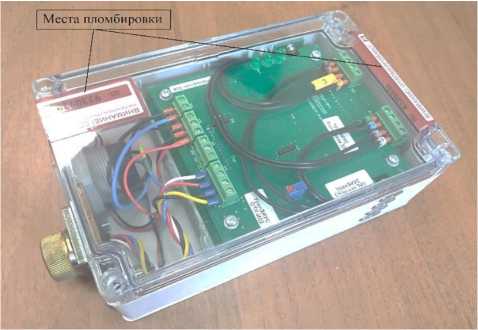

Рисунок 4 - Места пломбирования от несанкционированного доступа

Рисунок 3 - Идентификационная табличка метанометров

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Метанометр-сигнализатор Блок ДА	ДА-VV ИГТ.161000.001.20	1 шт.
Калибровочная насадка	-	1 шт
Руководство по эксплуатации	ИГТ.161000.001.20.000РЭ	1 экз.
Паспорт	ИГТ.161000.001.20.000ПС	1 экз.
Устройство зарядное^	ИГТ.161000.006.00
Станция калибровочная^	ИГТ.161000.010.00
¹⁾ поставляются не менее 1 на партию метанометров-сигнализаторов Блок ДА, или по отдельному заказу.

Таблица 2 - Метрологические характеристики

Определяемый компонент	Диапазон показаний объёмной доли определяемого компонента, %	Диапазон измерений объёмной доли определяемого компонента, %	Пределы допускаемой абсолютной основной погрешности, %
Метан	от 0 до 100	от 0 до 2,5 включ.	±0,1
Метан	от 0 до 100	св. 5 до 100	±3,0

Таблица 3 - Дополнительные метрологические характеристики

Наименование характеристики	Значение
Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности	0,5
Предел допускаемого времени установления показаний на уровне 90 % от установившегося значения (T0.9), с, не более	20
Пределы допускаемого изменения показаний за 8 ч непрерывной работы, в долях от предела допускаемой основной погрешности	±0,5
Настраиваемый порог срабатывания АГЗ (сигнализации)¹^ %	от 0,75 до 2,0
Пределы допускаемой абсолютной погрешности срабатывания АГЗ (сигнализации), %	±0,1
Время срабатывания АГЗ (сигнализации) ²⁾, с, не более	1,7
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне условий эксплуатации, %: - в диапазоне измерений от 0 до 2,5 % включ. - в диапазоне измерений св. 5 % до 100 %	±0,2 ±6
Пределы допускаемой дополнительной погрешности от изменения влажности окружающей среды в диапазоне условий эксплуатации, %: - в диапазоне измерений от 0 до 2,5 % включ. - в диапазоне измерений св. 5 % до 100 %	±0,2 ±6
Пределы допускаемой дополнительной погрешности от изменения атмосферного давления в диапазоне условий эксплуатации, %: - в диапазоне измерений от 0 до 2,5 % включ. - в диапазоне измерений св. 5 % до 100 %	±0,2 ±6

Наименование характеристики

Значение

¹⁾ порог срабатывания АГЗ (сигнализации) метанометров устанавливается программно. Необходимое значение порога указывается при заказе. При выпуске из производства, если не оговорено в заказе, устанавливается значение порога срабатывания 2,0 %. Установленное значение порога срабатывания АГЗ (сигнализации) фиксируется в паспорте на метанометр;
²⁾ время срабатывания АГЗ (сигнализации) соответствует времени срабатывания исполнительного устройства преобразователей и определяется как время установления по уровню 0,63 в соответствии с ГОСТ 24032-80

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Время прогрева, мин, не более	20
Тип выходного цифрового интерфейса	RS-485/ModbusRTU
Коммутирующие способности выходных реле: - напряжение постоянного тока или эффективное значение переменного (50 Гц) тока, В, не более	24
- ток, А, не более	0,5
Напряжение питания от встроенной аккумуляторной батареи, В	от 3,7 до 4,2
Потребляемая электрическая мощность, Вт, не более	2
Продолжительность непрерывной работы при питании от аккумуляторной батареи, ч, не менее	24
Габаритные размеры (ДхШхВ), мм не более	235x130x70
Масса, кг, не более	3,0
Маркировка взрывозащиты (по ГОСТ 31610.0)	РО Ex ia s I Ma X
Степень защиты от проникновения пыли и влаги (по ГОСТ 14254-2015)	IP65
Условия эксплуатации: - диапазон температуры окружающей среды, °С:	от 0 до +40
- относительная влажность при температуре +35 °С, %	до 100 (без
- диапазон атмосферного давления, кПа	конденсации влаги) от 87,8 до 119,7
Средняя наработка до отказа, ч	10000
Средний срок службы ^!), лет	6
^\|( без учета срока службы чувствительного элемента.

Техническая поддержка
