Номер по Госреестру СИ: 90944-23
90944-23 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Арланский ЦЭЭ (ЮАГМ))
(Обозначение отсутствует)
Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК «Башнефть» (БНД Арланский ЦЭЭ (ЮАГМ)) (далее по тексту -АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
Внешний вид.
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Арланский ЦЭЭ (ЮАГМ))
Рисунок № 1
Общие сведения
Дата публикации - 29.12.2023
Срок свидетельства -
Номер записи - 192844
ID в реестре СИ - 1413367
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, нет,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча")
Страна - РОССИЯ
Населенный пункт - Республика Башкортостан, г. Уфа
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2824 от 2023.12.28 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Арланский ЦЭЭ (ЮАГМ)) (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
82247-21 |
Резервуары стальные вертикальные цилиндрические, РВСП-5000 Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
5 лет |
|
82246-21 |
Резервуары стальные горизонтальные цилиндрические, РГС-8, РГС-12,5, РГС-16 Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
5 лет |
|
82157-21 |
Резервуары стальные вертикальные цилиндрические, РВС-2000, РВС-5000 Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
5 лет |
|
82156-21 |
Резервуары стальные вертикальные цилиндрические, РВС-200, РВС-1000, РВС-2000, РВС-5000 Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
5 лет |
|
87401-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Башнефть-Добыча" 2 очередь, Обозначение отсутствует Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
4 года |
|
90616-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Нижневартовский ЦЭЭ), Обозначение отсутствует Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
4 года |
|
90944-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Арланский ЦЭЭ (ЮАГМ)), Обозначение отсутствует Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
4 года |
|
91110-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Дюртюлинский ЦЭЭ), Обозначение отсутствует Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
4 года |
|
91207-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Серафимовский ЦЭЭ), Обозначение отсутствует Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
4 года |
|
91246-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Приютовский ЦЭЭ), Обозначение отсутствует Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
4 года |
|
91327-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Янаульский ЦЭЭ), Обозначение отсутствует Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
4 года |
|
91330-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Арланский ЦЭЭ), Обозначение отсутствует Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
4 года |
Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.
Кто поверяет Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Арланский ЦЭЭ (ЮАГМ)) (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЭНЕРГОТЕСТКОНТРОЛЬ" (RA.RU.312560) | 4 | 4 | 4 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Арланский ЦЭЭ (ЮАГМ)) (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В АИИС КУЭ используется программное обеспечение (ПО) «Пирамида 2000». Уровень защиты от непреднамеренных и преднамеренных изменений ПО соответствует уровню -«высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значения |
|
1 .Идентификационное наименование ПО |
CalcClients.dll |
|
Номер версии (идентификационный номер) ПО |
3 |
|
Цифровой идентификатор ПО |
e55712d0b1b219065d63 da949114dae4 |
|
2.Идентификационное наименование ПО |
CalcLeakage.dll |
|
Номер версии (идентификационный номер) ПО |
3 |
|
Цифровой идентификатор ПО |
b1959ff70be1eb17c83f7b0f6d4a132f |
|
3 .Идентификационное наименование ПО |
CalcLosses.dll |
|
Номер версии (идентификационный номер) ПО |
3 |
|
Цифровой идентификатор ПО |
d79874d 10fc2b 156a0fdc27e 1 ca480ac |
|
4.Идентификационное наименование ПО |
Metrology.dll |
|
Номер версии (идентификационный номер) ПО |
3 |
|
Цифровой идентификатор ПО |
52e28d7b608799bb3ccea41b548d2c83 |
|
5.Идентификационное наименование ПО |
ParseBin.dll |
|
Номер версии (идентификационный номер) ПО |
3 |
|
Цифровой идентификатор ПО |
6f557f885b737261328cd77805bd1ba7 |
|
6.Идентификационное наименование ПО |
ParseIEC.dll |
|
Номер версии (идентификационный номер) ПО |
3 |
|
Цифровой идентификатор ПО |
48e73a9283d1e66494521f63d00b0d9f |
|
7.Идентификационное наименование ПО |
ParseModbus.dll |
|
Номер версии (идентификационный номер) ПО |
3 |
|
Цифровой идентификатор ПО |
c3 91 d64271 acf4055bb2a4d3 fe1f8f48 |
|
8.Идентификационное наименование ПО |
ParsePiramida.dll |
|
Номер версии (идентификационный номер) ПО |
3 |
|
Цифровой идентификатор ПО |
ecf532935ca1a3fd3215049af1fd979f |
|
9.Идентификационное наименование ПО |
SynchroNSI.dll |
|
Номер версии (идентификационный номер) ПО |
3 |
|
Цифровой идентификатор ПО |
530d9b0126f7cdc23 ecd814c4eb7ca09 |
|
^.Идентификационное наименование ПО |
VerifyTime.dll |
|
Номер версии (идентификационный номер) ПО |
3 |
|
Цифровой идентификатор ПО |
1ea5429b261fb0e2884f5b356a1d1e75 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на титульные листы формуляра на АИИС КУЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе "Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ПАО АНК «Башнефть» (БНД Арланский ЦЭЭ (ЮАГМ)). МВИ 26.51/233/23, аттестованном ООО «Энерготестконтроль», аттестат аккредитации № RA.RU.312560 от 03.08.2018.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
ПравообладательПубличное акционерное общество «Акционерная нефтяная Компания «Башнефть» (ПАО АНК «Башнефть»)
ИНН 0274051582
Юридический адрес: 450052, Республика Башкортостан, г.о. г. Уфа, г Уфа, ул Карла Маркса, д. 30/1
Телефон: +7 (347) 261-61-61. Факс: +7 (347) 261-62-62.
Е-mail: info_bn@rosneft.ru
Изготовитель
Общество с ограниченной ответственностью «Башнефть-Добыча» (ООО «Башнефть-Добыча»)ИНН 0277106840
Адрес: 450052, Республика Башкортостан, г.о. г. Уфа, г Уфа, ул Карла Маркса, д. 30/1 Телефон: +7 (347) 261-61-61. Факс: +7 (347) 261-62-62
E-mail: info_bn@rosneft.ru
Испытательный центр
Общество с ограниченной ответственностью «Энерготестконтроль» (ООО «Энерготестконтроль»)Адрес: 117449, г. Москва, ул. Карьер, д. 2, стр.9, помещ. 1
Телефон: +7 (495) 647-88-18
E-mail: golovkonata63@gmail.com
Правообладатель
Публичное акционерное общество «Акционерная нефтяная Компания «Башнефть» (ПАО АНК «Башнефть»)ИНН 0274051582
Юридический адрес: 450052, Республика Башкортостан, г.о. г. Уфа, г Уфа, ул Карла Маркса, д. 30/1
Телефон: +7 (347) 261-61-61. Факс: +7 (347) 261-62-62.
Е-mail: info_bn@rosneft.ru
АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
-
1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
-
2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя сетевые индустриальные контроллеры СИКОН С70 (далее-УСПД), каналообразующую аппаратуру, технические средства приема-передачи данных.
-
3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных, расположенный в Центре обработки данных филиала ПАО АНК «Башнефть» «Башнефть-Уфанефтехим» (сервер ИВК), сервера баз данных, расположенные в Арланском (ЮАГМ) (СБД), Уфимском (СБДУ) цехах по эксплуатации электрооборудования, устройства синхронизации времени типа УСВ-2 (УСВ), автоматизированные рабочие места (АРМ), программное обеспечение (ПО) «Пирамида 2000, каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе со счетчиков:
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.;
- средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность;
Для ИК, в состав которых входит УСПД, цифровой сигнал с выходов счетчиков поступает на входы УСПД, где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, накопление, хранение и передача накопленных данных на верхний уровень АИИС КУЭ, а также отображение информации по подключенным к УСПД устройствам.
Для ИК, в состав которых не входит УСПД, цифровой сигнал с выходов счетчиков поступает на верхний уровень АИИС КУЭ.
На верхнем - третьем уровне АИИС КУЭ СБД производит сбор результатов измерений, состояния средств и объектов измерений, и передачу полученной информации на сервер ИВК, где выполняется дальнейшая обработка измерительной информации, в частности, хранение измерительной информации, ее накопление, оформление отчетных документов, отображение информации на мониторах АРМ.
Сервер ИВК обеспечивает прием измерительной информации в виде XML-файлов установленных форматов от АИИС КУЭ утвержденного типа третьих лиц посредством электронной почты сети Internet в соответствии с Приложением № 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.
Передача информации из сервера ИВК в ПАК АО «АТС», в филиал АО «СО ЕЭС» и смежным субъектам ОРЭМ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде XML-файлов установленных форматов, подписанных при необходимости электронноцифровой подписью, в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.
Результаты измерений электроэнергии передаются в целых числах кВт^ч и соотнесены с единым календарным временем.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК, ИВКЭ, ИВК). В состав СОЕВ входят устройства синхронизации времени УСВ-2, синхронизирующие собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС.
Периодичность сравнения шкалы времени СБД, СБДУ со шкалой времени соответствующего УСВ, осуществляется не реже 1 раза в сутки. При обнаружении расхождения шкалы времени СБД или СБДУ от шкалы времени УСВ более ± 1 с, выполняется синхронизация шкалы времени СБД или СБДУ.
Сравнение шкалы времени сервера ИВК и СБДУ осуществляется каждый сеанс связи, но не реже 1 раза в сутки. При обнаружении расхождения шкалы времени сервера ИВК от шкалы времени СБДУ более ± 1 с, выполняется синхронизация шкалы времени сервера ИВК.
Сравнение шкалы времени УСПД и СБД осуществляется не реже 1 раза в сутки. При обнаружении расхождения шкалы времени УСПД от шкалы времени СБД на величину, превышающую ±2 с выполняется синхронизация шкалы времени УСПД.
Для ИК, в состав которых входит УСПД, сравнение шкалы времени счетчиков со шкалой времени УСПД осуществляется не реже 1 раза в сутки. При обнаружении расхождения шкалы счетчика от шкалы времени УСПД на величину, превышающую ±2 с выполняется синхронизация шкалы времени счетчика.
Для ИК, в состав которых не входит УСПД, сравнение шкалы времени счетчиков и шкалы времени соответствующего сервера баз данных осуществляется не реже 1 раза в сутки. При обнаружении расхождения шкалы счетчика от шкалы времени СБД на величину, превышающую ±2 с выполняется синхронизация шкалы времени счетчика.
Журналы событий счетчиков, УСПД, сервер ИВК, СБД, СБДУ отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на АИИС КУЭ не предусмотрено.

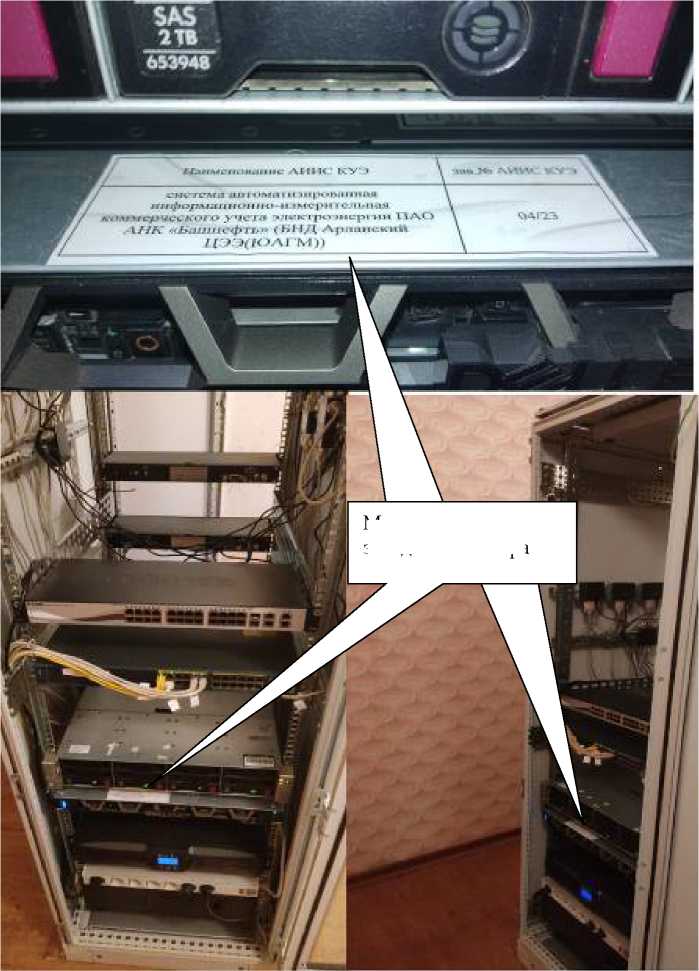

Заводской номер 04/23 АИИС КУЭ нанесен на маркировочную табличку типографским способом в виде цифрового кода, которая крепится на корпус сервера ИВК.
