Сведения о средстве измерений: 90846-23 Системы автоматического контроля выбросов загрязняющих веществ в атмосферу

Номер по Госреестру СИ: 90846-23
90846-23 Системы автоматического контроля выбросов загрязняющих веществ в атмосферу
(САКВ)

Назначение средства измерений:
Системы автоматического контроля выбросов загрязняющих веществ в атмосферу САКВ (далее - системы) предназначены для: -  непрерывных автоматических измерений массовых концентраций загрязняющих веществ - оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), суммы оксидов азота (NOx в пересчете на NO2), диоксида серы (SO2), диоксида углерода (CO2), взвешенных (твердых) частиц (далее - пыли), объемной доли кислорода (О2) и параметров отходящих газов (температура, абсолютное давление, скорость/объемный расход, влажность газового потока); -  обеспечения непрерывной обработки и анализа поступающей от приборов информации, ее архивирования и систематизирования; -  удобного представления операторам получаемой информации по составу и расходу дымовых газов; -  передачи информации в автоматизированные системы более высокого уровня; -  формирования статистической отчетности, связанной с выбросами загрязняющих веществ в атмосферу.

сертификация программного обеспечения
Внешний вид. Системы автоматического контроля выбросов загрязняющих веществ в атмосферу, http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы автоматического контроля выбросов загрязняющих веществ в атмосферу
Рисунок № 1
Внешний вид. Системы автоматического контроля выбросов загрязняющих веществ в атмосферу, http://oei-analitika.ru рисунок № 2
Внешний вид.
Системы автоматического контроля выбросов загрязняющих веществ в атмосферу
Рисунок № 2
Внешний вид. Системы автоматического контроля выбросов загрязняющих веществ в атмосферу, http://oei-analitika.ru рисунок № 3
Внешний вид.
Системы автоматического контроля выбросов загрязняющих веществ в атмосферу
Рисунок № 3
Внешний вид. Системы автоматического контроля выбросов загрязняющих веществ в атмосферу, http://oei-analitika.ru рисунок № 4
Внешний вид.
Системы автоматического контроля выбросов загрязняющих веществ в атмосферу
Рисунок № 4
Внешний вид. Системы автоматического контроля выбросов загрязняющих веществ в атмосферу, http://oei-analitika.ru рисунок № 5
Внешний вид.
Системы автоматического контроля выбросов загрязняющих веществ в атмосферу
Рисунок № 5

Общие сведения

Дата публикации - 25.12.2023
Срок свидетельства - 22.12.2028
Номер записи - 192759
ID в реестре СИ - 1413180
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Тераконт" (ООО "Тераконт")
Страна - РОССИЯ
Населенный пункт - г. Пермь
Уведомление о начале осуществления предпринимательской деятельности -

В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.

Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.

В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:

  • число стран, чьи СИ занесены в ФГИС АРШИН
  • общее количество производителей по всем странам
  • суммарное количество поверок по всем производителям
  • количество типов СИ, зарегистрированных в ФГИС АРШИН

В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:

  • наименование производителя
  • страна производства
  • кол-во поверок СИ указанного производителя

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2779 от 2023.12.22 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Системы автоматического контроля выбросов загрязняющих веществ в атмосферу (САКВ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Тераконт" (ООО "Тераконт")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
85494-22

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Метафракс Кемикалс", Обозначение отсутствует
Общество с ограниченной ответственностью "Тераконт" (ООО "Тераконт") (РОССИЯ г. Пермь)
ОТ
МП
4 года
89363-23

Система автоматического контроля выбросов загрязняющих веществ в атмосферу на дымовой трубе № 2 Благовещенской ТЭЦ, Обозначение отсутствует
Общество с ограниченной ответственностью "Тераконт" (ООО "Тераконт") (РОССИЯ г. Пермь)
ОТ
МП
1 год
89364-23

Система автоматического контроля выбросов загрязняющих веществ в атмосферу на дымовой трубе № 1 Благовещенской ТЭЦ, Обозначение отсутствует
Общество с ограниченной ответственностью "Тераконт" (ООО "Тераконт") (РОССИЯ г. Пермь)
ОТ
МП
1 год
89409-23
23.06.2028
Анализаторы жидкости промышленные поточные, Vishera
Общество с ограниченной ответственностью "Тераконт" (ООО "Тераконт") (РОССИЯ г. Пермь)
ОТ
МП
1 год
90846-23
22.12.2028
Системы автоматического контроля выбросов загрязняющих веществ в атмосферу, САКВ
Общество с ограниченной ответственностью "Тераконт" (ООО "Тераконт") (РОССИЯ г. Пермь)
ОТ
МП
1 год
90861-23

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Аллегро", Обозначение отсутствует
Общество с ограниченной ответственностью "Тераконт" (ООО "Тераконт") (РОССИЯ г. Пермь)
ОТ
МП
4 года

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.

Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.

На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)

В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.

Стоимость 200 руб. или по подписке

Кто поверяет Системы автоматического контроля выбросов загрязняющих веществ в атмосферу (САКВ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • Нет модификации
  • 1 1 1 0 0 1 1 0

    Стоимость поверки Системы автоматического контроля выбросов загрязняющих веществ в атмосферу (САКВ)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    В состав программного обеспечения САКВ входит:

    • - специализированное программное обеспечение;

    • - встроенное программное обеспечение (Встроенное ПО);

    • - автономное программное обеспечение (Автономное ПО).

    Специализированное программное обеспечение САКВ не является метрологически значимым и состоит из операционной системы Windows (или другой), установленной на сервере САКВ.

    Встроенное ПО состоит из программного обеспечения контроллера САКВ.

    Встроенное программное обеспечение осуществляет следующие функции:

    • - прием, регистрация данных о параметрах отходящего газа;

    • - приведение измеренных значений к нормальным условиям (0 °С; 101,325 кПа) и стандартному содержанию кислорода (при необходимости);

    • - автоматический расчет массового выброса (г/с) загрязняющих веществ.

    Автономное ПО осуществляет функции:

    • - отображение на экране измеренных мгновенных значений концентрации определяемых компонентов и значений параметров газового потока;

    • - автоматическое формирование суточного, месячного, квартального и годового отчета на основе 20-ти минутных значений по запросу пользователя;

    • - архивация (сохранение) вышеуказанных измеренных и расчетных данных;

    • - визуализация процесса на дисплеях;

    • - поддержка многопользовательского, многозадачного непрерывного режима работы в реальном времени;

    • - регистрация и документирование событий, ведение оперативной БД параметров режима, обновляемой в темпе процесса;

    • - контроль состояния значений параметров, формирование предупреждающих и аварийных сигналов;

    • - дополнительная обработка информации, расчеты, автоматическое формирование отчетов и сохранение их на сервере;

    • - обмен данными между смежными системами;

    • - автоматическая самодиагностика состояния технических средств, устройств связи. Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения систем

    Идентификационные данные (признаки)

    Значения

    Встроенное ПО

    Автономное ПО

    Идентификационное наименование ПО

    Project SACV

    Project Server

    Номер версии (идентификационный номер) ПО

    1.0

    1.0

    Уровень защиты ПО системы в соответствии с рекомендациями Р 50.2.077-2014 -«средний».


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист руководства по эксплуатации и табличку, расположенную с внешней стороны (в правом верхнем углу) шкафа сбора и обработки данных.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 5 «Принцип действия» руководства по эксплуатации системы.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

    Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-101 - 7405 Па»;

    Приказ Росстандарта от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»;

    Приказ Росстандарта от 30 декабря 2021 г. № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;

    Приказ Росстандарта от 27 ноября 2018 г. № 2517 «Об утверждении Государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражения и оптической плотности в диапазоне длин волн 0,2 - 20,0 мкм»;

    Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

    ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия;

    ГОСТ Р 8.958-2019 Государственная система обеспечения единства измерений. Наилучшие доступные технологии. Автоматические измерительные системы для контроля вредных промышленных выбросов. Методы и средства испытаний;

    ТУ 26.51.66-002-22615133-2023 Системы автоматического контроля выбросов загрязняющих веществ в атмосферу САКВ. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью «Тераконт» (ООО «Тераконт»)

    ИНН 5908077409

    Юридический адрес: 614042, Пермский край, г. Пермь, ул. Причальная, д. 27, оф. 1 Телефон: 8 (342) 257-56-06

    Web-сайт: http://www.teracont.ru/

    E-mail: info@teracont.ru

    Изготовитель


    Общество с ограниченной ответственностью «Тераконт» (ООО «Тераконт») ИНН 5908077409
    Юридический адрес: 614042, Пермский край, г. Пермь, ул. Причальная, д. 27, оф. 1 Адрес места осуществления деятельности: 614101, Пермский край, г. Пермь, ул. Автозаводская, д. 21в
    Телефон: 8 (342) 257-56-06
    Web-сайт: http://www.teracont.ru/
    E-mail: info@teracont.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
    Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
    Телефон: (812) 251-76-01, факс: (812) 713-01-14
    Web сайт: http://www.vniim.ru
    E-mail: info@vniim.ru

    Правообладатель

    Общество с ограниченной ответственностью «Тераконт» (ООО «Тераконт»)
    ИНН 5908077409
    Юридический адрес: 614042, Пермский край, г. Пермь, ул. Причальная, д. 27, оф. 1 Телефон: 8 (342) 257-56-06
    Web-сайт: http://www.teracont.ru/
    E-mail: info@teracont.ru

    Принцип действия системы основан на следующих методах измерения:

    • 1) всех определяемых компонентов (кроме кислорода) - оптико-абсорбционный;

    • 2) кислорода - электрохимический, основан на применении твердоэлектролитного датчика на основе диоксида циркония;

    • 3) температуры - термоэлектрический преобразователь температуры или термометр сопротивления (изменение сопротивления сплава в зависимости от температуры);

    • 4) давления - тензорезистивный;

    • 5) скорости потока - ультразвуковой или корреляционный метод измерения времени перемещения локальной неоднородности газового потока;

    • 6) влажности - оптико-абсорбционный в инфракрасной области спектра (анализатор паров воды).

    Система является стационарной и состоит из трех уровней:

    - нижний уровень - уровень измерительных компонентов измерительной системы (ИК ИС);

    - средний уровень - уровень вычислительных компонентов измерительной системы (ВК ИС);

    - верхний уровень - представлен сервером, сетевым оборудованием, панелью оператора, автоматизированными рабочими местами (АРМ), оптоволоконными линиями связи и оборудованием информационной сети от объекта до Узловых точек (УТ) существующей сети предприятия, программное обеспечение для связи с нижним уровнем (Объектов) и формирования отчетов в требуемом формате.

    Связь между ИК и ВК осуществляется по интерфейсу RS-485 (протокол Modbus), аналоговому интерфейсу (4 - 20) мА.

    Уровень ИК ИС, исходя из измерительных задач, может включать в себя следующие средства измерений:

    • - комплекс газоаналитический ПЭМ-2М.1, в состав которого входят блок аналитический ПЭМ-2М.1, блок измерения кислорода, пробоотборное устройство с зондом, обогреваемая линия транспортировки пробы;

    • - анализатор паров воды ГОС-18;

    • - измерительный канал параметров пыли может быть представлен средствами измерений, представленными в таблицах 4 и 5;

    • - измерительный канал скорости/объемного расхода может быть представлен средством измерения утвержденного типа из таблицы 6;

    • - измерительный канал температуры может быть представлен средством измерения утвержденного типа из таблицы 7;

    • - измерительный канал давления может быть представлен средством измерения утвержденного типа из таблицы 8.

    Измерение содержания газовых компонентов в системе состоит из следующих этапов: первичной подготовки пробы; транспортировки пробы; финальной подготовки пробы; анализа пробы; обработки результатов анализа.

    Первичная пробоподготовка заключается в очистке газовой пробы от частиц механических примесей в подогреваемом керамическом фильтре (температура от плюс 140 °С до плюс 200 °С) пробоотборного устройства, устанавливаемого непосредственно на источник выбросов.

    Транспортировка пробы осуществляется с помощью компрессора, который создает разрежение в проботборном тракте, анализируемая проба через пробоотборное устройство и подогреваемую линию транспортирования пробы поступает к газоаналитическому комплексу.

    Температура подогреваемой линии транспортирования пробы поддерживается выше точки росы дымовых газов для предотвращения образования конденсата и растворения в нем измеряемых компонентов.

    Перед поступлением в аналитический блок газовая проба проходит заключительную подготовку, которая заключается в тонкой очистке пробы от механических частиц и отделению влаги. Далее подготовленная проба поступает в термостатируемую ячейку (плюс 40 °С) аналитического блока ПЭМ-2М.1. После определения состава газовой смеси проба поступает для дальнейшего анализа в блок измерения кислорода.

    Результаты анализа пробы передаются в контроллер, расположенный в шкафу сбора и обработки данных (ССОД) САКВ.

    Уровень ИК ИС осуществляет следующие функции:

    - измерение абсолютного давления, температуры и объемного расхода (скорости) дымовых газов;

    - измерение массовой концентрации и объемной доли определяемых компонентов.

    Уровень ВК обеспечивает автоматический сбор, диагностику и автоматизированную обработку информации по анализу дымовых газов в сечении дымовой трубы/газохода, автоматизированный сбор и обработку информации, а также обеспечивает интерфейс доступа к этой информации и ее использование для реализации расчетных задач системы.

    На уровне ВК проводится расчет объемного расхода, приведенного к нормальным условиям (0 °С, 101,3 кПа), при необходимости, к стандартному содержанию кислорода, и массового выброса компонента (г/с) в автоматическом режиме.

    Ограничение доступа осуществляется с помощью механических замков.

    Заводской номер системы, состоящий из двух цифр, наносится типографическим способом на табличку, расположенную с внешней стороны (в правом верхнем углу) шкафа сбора и обработки данных. Общий вид таблички приведен на рисунке 7. Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование системы не предусмотрено.

    Общий вид оборудования неутвержденного типа, которое может использоваться в составе системы, представлен на рисунках 1-3.

    Внешний вид. Системы автоматического контроля выбросов загрязняющих веществ в атмосферу (САКВ), http://oei-analitika.ru

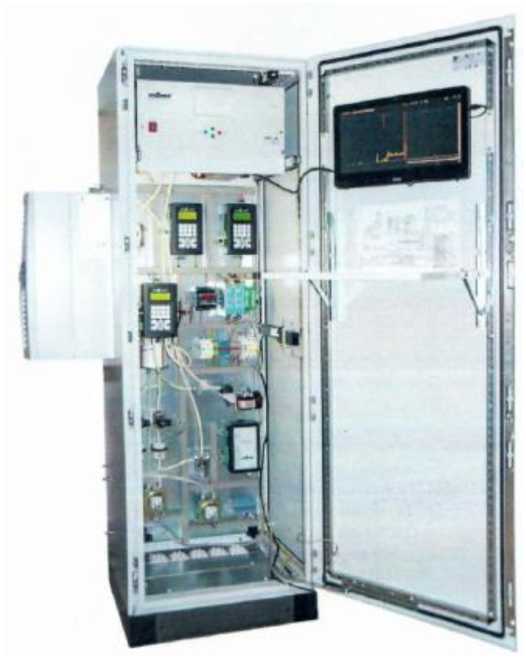

    Рисунок 1 - Общий вид комплекса газоаналитического ПЭМ-2М.1

    Внешний вид. Системы автоматического контроля выбросов загрязняющих веществ в атмосферу (САКВ), http://oei-analitika.ru

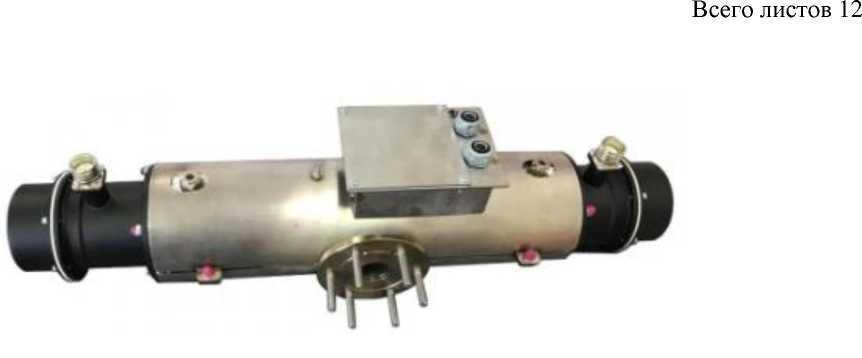

    Рисунок 2 - Общий вид анализатора паров воды ГОС-18

    Внешний вид. Системы автоматического контроля выбросов загрязняющих веществ в атмосферу (САКВ), http://oei-analitika.ru

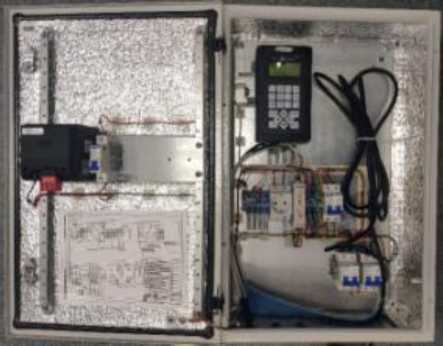

    Рисунок 3 а) - Общий вид контроллера пылемера СОМ-16.М, смонтированного в металлическом корпусе с системой обогрева

    Внешний вид. Системы автоматического контроля выбросов загрязняющих веществ в атмосферу (САКВ), http://oei-analitika.ru

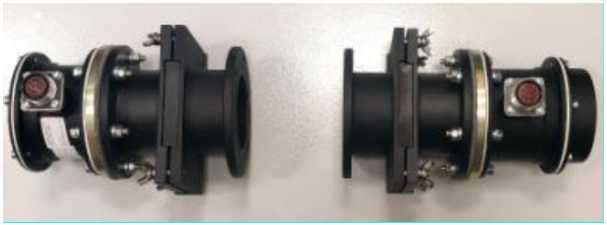

    Рисунок 3б) - Общий вид блоков источника и приемника пылемера СОМ-16.М

    Внешний вид. Системы автоматического контроля выбросов загрязняющих веществ в атмосферу (САКВ), http://oei-analitika.ru

    Система автоматического контроля быв расой зогрязмяч-ци* веществ в атносферу

    Тип

    LAKE

    ЭаМалй i^icp

    TtlHJMSrKUt иг Мт

    ЗлЕктрппипаниЕ

    НаинООПь

    Дата изгатоблеиия

    Нонгр 6ГРСИ

    ООО "Герамоит" $14 Q&4, г. Пермь, ул Чкалова, <1пм 9, аЧчк 335 тел *? 1J4ZJ Z57-5S-K, E-mail iirfvQterittnt nj

    Рисунок 4 - Общий вид таблички


    Таблица 11 - Комплектность системы

    Наименование

    Обозначение

    Количество

    Система автоматического контроля выбросов загрязняющих веществ в атмосферу САКВ1)

    САКВ

    1 компл.

    Документация:

    Руководство по эксплуатации

    Системы автоматического контроля выбросов загрязняющих веществ в атмосферу САКВ. Руководство по эксплуатации

    1 экз.

    Паспорт

    Система автоматического контроля выбросов загрязняющих веществ в атмосферу САКВ. Паспорт

    1 экз.

    1) Комплектность САКВ определяется при заказе


    Таблица 2 - Метрологические характеристики газоаналитических каналов системы

    Определяемый компо-нент(измерительный канал)

    Диапазон изме-рений3) массовой концентрации, мг/м3 (объ-емной доли, %)

    Участок диапазона измерений массовой концентрации, мг/м3 (объемной доли, %)

    Пределы допускаемой погрешности (в условиях экс-плуатации)1 2, %

    приведенной1)

    относительной

    Кислород (О2)

    от 0 до 25 %

    от 0 до 5 % включ.

    ±10

    св. 5 до 25 %

    ±10

    Диоксид уг-

    от 0 до 30 %

    от 0 до 5 % включ.

    ±25

    лерода (СО2)

    св. 5 до 30 %

    ±25

    от 0 до 625

    от 0 до 62,5 включ.

    ±25

    Оксид угле-

    св. 62,5 до 625

    ±25

    рода (СО)

    от 0 до 3125

    от 0 до 125 включ.

    ±25

    св. 125 до 3125

    ±25

    от 0 до 670

    от 0 до 67 включ.

    ±25

    Оксид азота

    св. 67 до 670

    ±25

    (NO)

    от 0 до 2010

    от 0 до 134 включ.

    ±25

    св. 134 до 2010

    ±25

    от 0 до 1025

    от 0 до 102,5 включ.

    ±25

    Диоксид азота

    св. 102,5 до 1025

    ±25

    (NO2)

    от 0 до 2050

    от 0 до 205 включ.

    ±25

    св. 205 до 2050

    ±25

    Сумма окси-

    от 0 до 1025

    от 0 до 102,5 включ.

    ±25

    св. 102,5 до 1025

    ±25

    дов азота

    (NOx) 4)

    от 0 до 5125

    от 0 до 205 включ.

    ±25

    св. 205 до 5125

    ±25

    от 0 до 1430

    от 0 до 143 включ.

    ±25

    Диоксид серы

    св. 143 до 1430

    ±25

    (SO)

    от 0 до 10010

    от 0 до 286 включ.

    ±25

    св. 286 до 10010

    ±25

    Пары воды

    от 0 до 40 %

    от 0 до 5 % включ.

    ±25

    (H2O)

    св. 5 до 40 %

    ±25

    Определяемый компо-нент(измерительный канал)

    Диапазон изме-рений3) массовой концентрации, мг/м3 (объ-емной доли, %)

    Участок диапазона измерений массовой концентрации, мг/м3 (объемной доли, %)

    1ределы допускаемой погрешности (в условиях экс-плуатации)2), %

    приведен-ной1)

    относительной

    единства измерений» раздел 3, п. 3.1.3.

    Участок диапазона измерений, в котором результаты измерений соответствуют обязательным метрологическим требованиям 1остановления 1равительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» раздел 3, п. 3.1.3, от Cmin до Cmax, где Cmax- верхняя граница диапазона измерений, мг/м3, а Cmin, мг/м3, рассчитывается по формуле

    Cmin=(CY^Y)/^max,

    где Су- верхняя граница диапазона измерений, в котором нормирована приведенная погрешность, мг/м3;

    Smax - наибольшее допустимое значение погрешности измерений согласно п. 3.1.3, раздела 3 1остановления 1равительства РФ № 1847 от 16.11.2020, %;

    Y - пределы допускаемой приведенной погрешности в условиях эксплуатации, %.

    • 3) Номинальная цена единицы наименьшего разряда измерительных каналов: NO, NO2, SO2, CO, СО2, Н2О, O2 - 0,1 мг/м3 (% об.);

    • 4) Массовая концентрация NOx (сумма оксидов азота в пересчете на NO2), CNOX, рассчитывается по следующей формуле:

    ^nox = 1,53 CN0 + CN02,

    где CNO и CNO2 - массовая концентрация оксида азота и диоксида азота соответственно, мг/м3.

    Таблица 3 - Метрологические характеристики системы для газоаналитических каналов

    Параметр

    Значение

    1редел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности

    0,5

    1ределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от предела допускаемой основной погрешности

    ±0,5

    Таблица 4 - Метрологические характеристики системы по измерительному каналу параметров пыли (при использовании пылеизмерителя лазерного ЛПИ-05, рег. № 47934-11)

    Наименование характеристики

    Значение

    Диапазон измерений массовой концентрации пыли, мг/м3

    от 20 до 10000

    Пределы допускаемой относительной погрешности, %

    ±20

    Диапазон измерений спектрального коэффициента направленного пропускания, %

    от 0,5 до 95

    Пределы допускаемой приведенной1) погрешности спектрального коэффициента направленного пропускания, %

    ±2

    1) Приведенная к верхнему пределу диапазона измерений спектрального коэффициента направленного пропускания

    Таблица 5 - Метрологические характеристики системы по измерительному каналу параметров пыли (при использовании пылемера СОМ-16.М)

    Наименование характеристики

    Значение

    Диапазон измерений массовой концентрации пыли1), мг/м3

    от 0 до 4000

    Поддиапазоны измерений массовой концентрации пыли, мг/м3

    от 0 до 50 включ. св. 50 до 4000

    Пределы допускаемой основной приведённой погрешности2) измерений массовой      концентрации      пыли3)      в      поддиапазоне

    от 0 до 50 мг/м3 включ., %

    ±25

    Пределы допускаемой основной относительной погрешности измерений массовой      концентрации      пыли3)      в      поддиапазоне

    св. 50 до 4000 мг/м3, %

    ±20

    Пределы допускаемой дополнительной погрешности измерений массовой концентрации пыли от влияния изменения температуры окружающей среды на каждый 1 °С, %

    ±1

    Диапазон измерений оптической плотности, Б

    от 0 до 1,6

    Пределы допускаемой основной приведённой погрешности4-* измерений оптической плотности, %

    ±2

    Пределы допускаемой дополнительной погрешности измерений оптической плотности от влияния изменения температуры окружающей среды на каждый 1 °С, %

    ±0,1

    Нормальные условия эксплуатации: температура окружающего воздуха, оС относительная влажность (без конденсации влаги), %, не более атмосферное давление, кПа

    от +5 до +35

    95

    от 84 до 106,7

    • 1) Для газохода диаметром 1 м (оптическая длина пути 1 м).

    • 2) К верхней границе поддиапазона измерений массовой концентрации пыли.

    • 3) После проведения градуировки на анализируемой среде.

    • 4) К верхней границе диапазона измерений оптической плотности.

    Таблица 6  - Метрологические характеристики системы по измерительному каналу

    скорости газового потока

    Наименование средства измерений (регистрационный номер)

    Диапазон измерений скорости, м/с

    Пределы допускаемой погрешности в условиях эксплуатации

    абсолютной

    относительной,%

    Измерители скорости потока газа PCME STACKFLOW (80298-20)

    от 0,05 до 50

    ±(0,03+0,03-V1*)

    -

    Измеритель расхода и скорости газового потока ИС-14.М (65860-16)

    от 0,2 до 5 включ.

    -

    ±0,2'100/V1)

    св. 5 до 50

    -

    ±3

    Расходомеры-счетчики ультразвуковые ВЗЛЕТ РГ (80169-20)

    от 0,05 до 40

    ±(0,03+0,03-V1))

    -

    1) Где V - скорость газового потока, м/с.

    Таблица 7 - Метрологические характеристики системы по измерительному каналу температуры

    газового потока

    Наименование средства измерений (регистрационный номер)

    Диапазон измерений температуры, оС

    Пределы допускаемой абсолютной погрешности

    Термопреобразователи с унифицированным выходным     сигналом     Метран-2700

    (38548-13)

    от -50 до +600

    ±2

    Термопреобразователи       универсальные

    ТПУ 0304 (50519-17)

    от -60 до +600

    ±2

    Термопреобразователи с унифицированным выходным сигналом ТСПУ-205 (68499-17)

    от 0 до +500

    ±2

    Термопреобразователи сопротивления ЭнИ-

    300 ТСП (78201-20)

    от -196 до +660

    ±2

    Таблица 8 - Метрологические характеристики системы по измерительному каналу

    давления газового потока

    Наименование средства измерений (регистрационный номер)

    Диапазон измерений абсолютного давления, кПа

    Пределы допускаемой приведенной погрешности1)

    Датчики давления Метран-150 (32854-13)

    от 0 до 160

    ±1,5

    Преобразователи давления измерительные

    АИР-20/М2 (63044-16)

    от 1 до 160

    ±1,5

    Датчики давления ЭнИ-100 (СУЭР-100) (71842-18)

    от 0 до 160

    ±1,5

    Приведенные к верхнему пределу диапазона измерений

    Таблица 9 - Основные технические характеристики системы

    Параметр

    Значение

    Время прогрева, мин, не более

    60

    Предел допускаемого времени установления выходного сигнала (То,9), с

    180

    Напряжение питания от сети переменного тока частотой (50±1) Гц, В:

    • - электрооборудование системы

    • - шкаф ССОД и основное аналитическое оборудование

    от 342 до 418

    от 198 до 242

    Потребляемая мощность, В^А, не более

    22700

    Средняя наработка до отказа, ч

    24000

    Средний срок службы, лет, не менее

    10

    Условия окружающей среды диапазон температуры, °С диапазон атмосферного давления, кПа относительная влажность (при температуре 35 °С и (или) более низких температурах (без конденсации влаги)), %, не более

    от -60 до +60

    от 84 до 106,7

    98

    Условия эксплуатации (оборудования внутри контейнера или помещения):

    температура окружающего воздуха, оС относительная влажность (без конденсации влаги), %, не более атмосферное давление, кПа

    от +5 до +35

    95

    от 84 до 106,7

    Таблица 10 - Габаритные размеры и масса

    Наименование

    Габаритные размеры, мм, не более

    Масса, кг, не более

    ширина

    высота

    длина

    диаметр

    Пробоотборный зонд

    250

    400

    680

    -

    35

    Модуль основной

    550

    2000

    900

    -

    210

    Линия транспортировки пробы подогреваемая

    ЛТПП

    -

    -

    Х!)

    80

    Х!)

    Шкаф контроллерный

    ССОД САКВ

    600

    2000

    800

    -

    400

    Блочно-модульное здание

    2600

    2200

    3500

    -

    2000

    1) Длина и масса ЛТПП зависит от удаленности точки измерения от модуля основного и определяется при заказе.


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
