Номер по Госреестру СИ: 90832-23
90832-23 Анализаторы волнодисперсионные рентгенофлуоресцентные
(AVRORA MERAK)
Назначение средства измерений:
Анализаторы волнодисперсионные рентгенофлуоресцентные AVRORA MERAK (далее -анализаторы) предназначены для измерений массовой доли серы, хлора в нефтепродуктах.
Внешний вид.
Анализаторы волнодисперсионные рентгенофлуоресцентные
Рисунок № 1
Внешний вид.
Анализаторы волнодисперсионные рентгенофлуоресцентные
Рисунок № 2
Внешний вид.
Анализаторы волнодисперсионные рентгенофлуоресцентные
Рисунок № 3
Внешний вид.
Анализаторы волнодисперсионные рентгенофлуоресцентные
Рисунок № 4
Программное обеспечение
Анализаторы оснащены специально разработанным программным обеспечением (далее - ПО), которое применяется для управления анализатором, обработки и архивирования измерительной информации. Для модификации LE-MINI предусмотрено встроенное программное обеспечение. Для модификации LEII программное обеспечение устанавливается на отдельный компьютер. Страница с версией ПО открывается на вкладке «Система» - «Настройка».
ПО устанавливается на анализатор модификации LE-MINI или на персональный компьютер анализатора модификации LEII.
Влияние ПО на метрологические характеристики учтено при их нормировании.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные программного обеспечения анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Встроенное ПО |
Внешнее ПО | |
Идентификационное наименование ПО |
MerakSeries |
MerakSeries |
Номер версии (идентификационный номер ПО) |
не ниже V.1.5.0.3 |
не ниже V.1.5.0.3 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится в виде наклейки на маркировочную табличку, крепящуюся на заднюю панель анализатора, и на верхнюю часть титульного листа руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийСтандарт предприятия «Анализаторы волнодисперсионные рентгенофлуоресцентные AVRORA MERAK (модификации LE-MINI и LEII)».
ПравообладательBeijing Ancoren Technology Co., Ltd., Китай
Адрес: CHINA, P.O.101102, Beijing, Tongzhou District, Huankezhong Road, Park No 2, 21 101-B
Телефон : +86-13426074581
E-mail: info@en.ancoeren.com
Web-сайт: http://en.ancoren.com
Изготовитель
Beijing Ancoren Technology Co., Ltd., КитайАдрес: CHINA, P.O.101102, Beijing, Tongzhou District, Huankezhong Road, Park No 2, 21 101-B
Телефон : +86-13426074581
E-mail: info@en.ancoeren.com
Web-сайт: http://en.ancoren.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Beijing Ancoren Technology Co., Ltd., КитайАдрес: CHINA, P.O.101102, Beijing, Tongzhou District, Huankezhong Road, Park No 2, 21 101-B
Телефон : +86-13426074581
E-mail: info@en.ancoeren.com
Web-сайт: http://en.ancoren.com
Анализатор состоит из источника рентгеновского излучения, оптической системы, детектора, электронной системы управления и блока питания.
Принцип действия анализаторов основан на методе монохроматической волнодисперсионной рентгенофлуоресцентной спектрометрии, основанной на измерении интенсивности вторичного рентгеновского излучения атомов определяемого вещества, содержащихся в образце, с последующим пересчетом данного интегрального показателя в единицы концентрации. В приборе реализована технология измерений на основе монохроматической волнодисперсионной рентгенофлуоресцентной спектрометрии (МЭРФ, MEDXRF) в сочетании с методом анализа по фундаментальным параметрам.
К данному типу средства измерений относятся анализаторы двух модификаций: LE-MINI и LEII, отличающиеся метрологическими характеристиками и конструктивно. Вывод результатов измерений осуществляется автоматически на подключаемый персональный компьютер для модификации LEII или на дисплей экрана встроенного компьютера для модификации LE-MINI.
Анализаторы отображают результат измерения массовой доли элемента в зависимости от градуировки либо в процентах (%) либо в млн-1 (мг/кг, на дисплее отображается как ppm).
Анализаторы поставляются с заводскими градуировками в следующих диапазонах: от 0 до 50 ppm, от 0 до 500 ppm, от 500 ppm до 5 % по сере и хлору. Дополнительно анализаторы могут показывать содержание кремния и фосфора в нефтепродуктах
Дополнительная градуировка анализатора обеспечивается в других диапазонах измерений массовой доли элементов для конкретных задач. Градуировка в любом необходимом диапазоне может быть сделана как для всех элементов, так и для каждого в отдельности.
1 мг/кг равен 1 млн-1 (1 ppm) и 1 • 10-4 % массовой доли серы, хлора, кремния и фосфора в нефтепродуктах.
Анализаторы применяются при нормальных условиях в лабораториях.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на самоклеящуюся табличку и имеет цифровое обозначение.
Общий вид анализаторов представлен на рисунках 1-2.
Пломбирование анализаторов не предусмотрено.

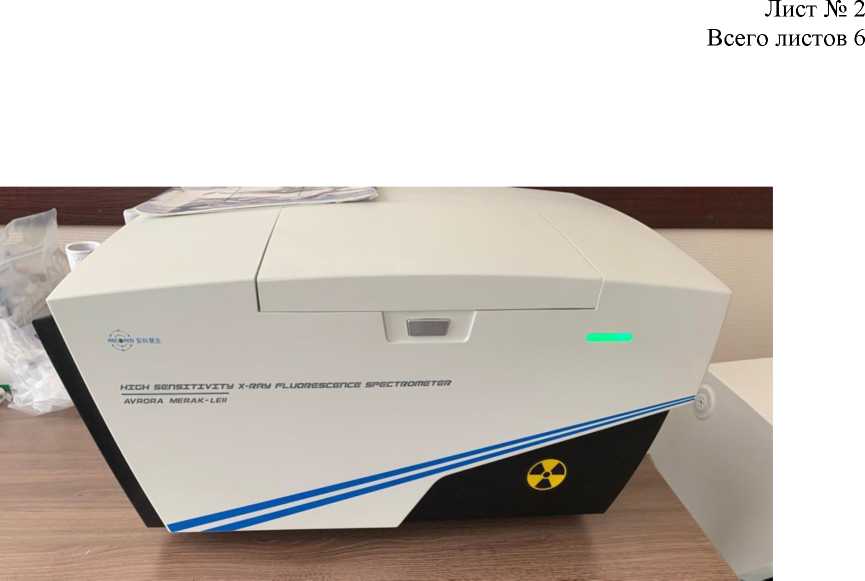

Рисунок 1 - Общий вид анализатора волнодисперсионного рентгенофлуоресцентного
AVRORA MERAK модификация LEII

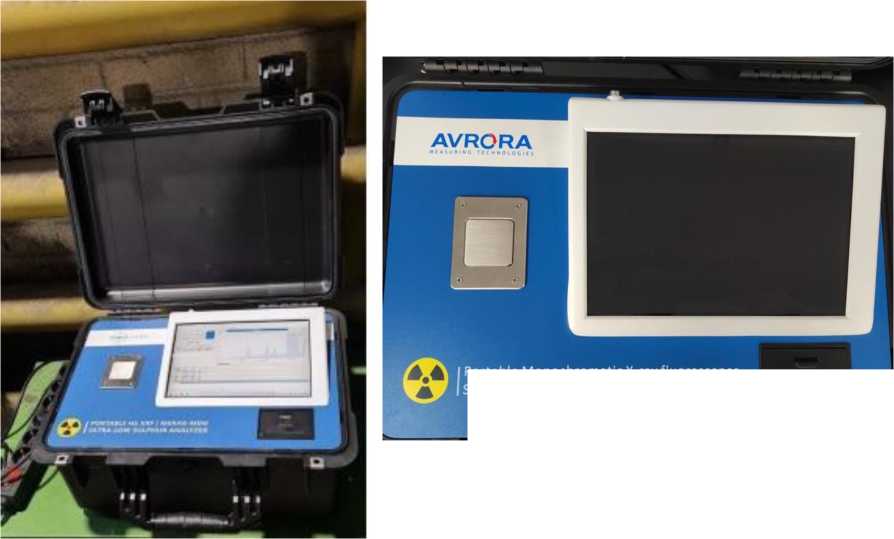

Рисунок 2 - Общий вид анализатора волнодисперсионного рентгенофлуоресцентного
AVRORA MERAK модификация LE-MINI

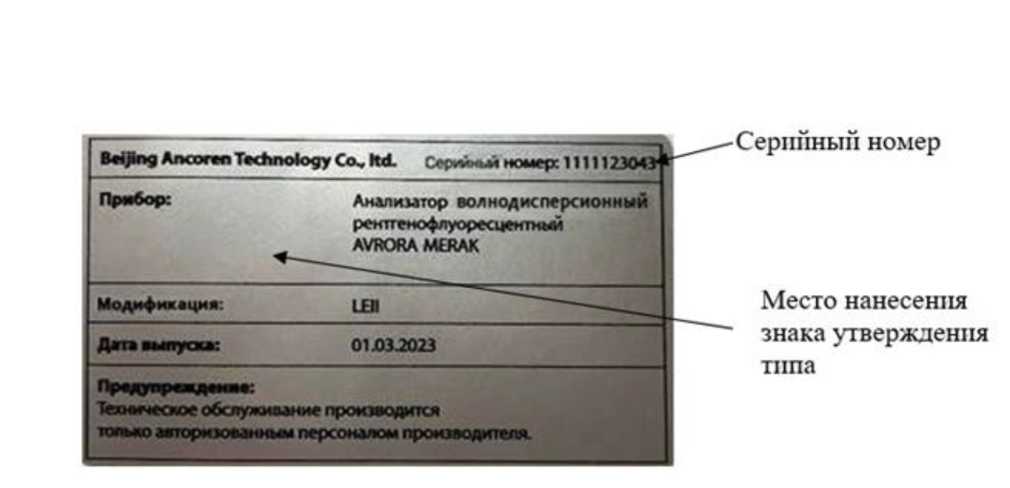

Рисунок 3 - Место нанесения серийного номера и знака утверждения типа на задней панели анализатора волнодисперсионного рентгенофлуоресцентного AVRORA MERAK
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |
LE-MINI |
LEII | |
Диапазон измерений массовой доли серы, % (мг/кг*) |
от 0,0001 до 5,0000 | |
(от 1 до 50 000) | ||
Пределы допускаемой относительной погрешности измерений массовой доли серы, %, в поддиапазонах измерений: - от 0,0001 % до 0,0010 % включ. (от 1 до 10 мг/кг |
±20 | |
включ.) - св. 0,001 % до 0,050 % включ. (св. 10 до 500 мг/кг |
±15 | |
включ.) - св. 0,05 % до 0,10 % включ. (св. 500 до 1000 мг/кг |
±10 | |
включ.) - св. 0,1 % до 5,0 % (св.1000 до 50000 мг/кг) |
±5 | |
от 0,00005 до |
от 0,00002 до | |
Диапазон измерений массовой доли хлора, % (мг/кг*) |
5,00000 |
5,00000 |
(от 0,5 до 50 000) |
(от 0,2 до 50 000) | |
Пределы допускаемой относительной погрешности измерений массовой доли хлора, %, в поддиапазонах измерений: - от 0,00002 % до 0,00010 % включ. (от 0,2 до 1,0 мг/кг |
±30 | |
включ.) - от 0,00005 % до 0,00010 % включ. (от 0,5 до 1,0 мг/кг |
±30 |
- |
включ.) - св. 0,0001 % до 0,0010 % включ. (св. 1 до 10 мг/кг |
±20 |
±20 |
включ.) - св. 0,001 % до 0,010 % включ. (св. 10 до 100 мг/кг |
±15 |
±15 |
включ.) - св. 0,01 % до 0,10 % включ. (св. 100 до 1000 мг/кг |
±10 |
±10 |
включ.) - св. 0,1 % до 5,0 % (св. 1000 до 50000 мг/кг) |
±5 |
±5 |
* На дисплее анализатора модификации LE-MINI и на ПК, подключенном к модификации | ||
LEII, отображаются ppm |
Таблица 3 -Основные технические характеристики
Наименование характеристики |
Значение | |
LE-MINI |
LEII | |
Диапазон показаний массовой доли серы, % (мг/кг*) |
от 0,0001 до 5,0000 |
от 0,00003 до 5,0000 |
(от 1,0 до 50 000) |
(от 0,3 до 50 000) | |
Диапазон показаний массовой доли кремния, %, (мг/кг*) |
от 0,0001 до 0,1 (от 1,0 до 1 000) | |
Диапазон показаний массовой доли фосфора, %, |
от 0,0001 до 0,1 | |
(мг/кг*) |
(от 1,0 до 1 000) |
Наименование характеристики |
Значение | |
LE-MINI |
LEII | |
Габаритные размеры, мм, не более - высота |
370 |
292 |
- длина |
230 |
430 |
- ширина |
350 |
530 |
Масса, кг, не более |
13 |
20 |
Параметры электрического питания: - напряжение переменного тока, В |
от 198 до 242 | |
- частота переменного тока, Гц |
50 | |
* На дисплее анализатора модификации LE-MINI и на ПК, подключенном к модификации | ||
LEII, отображаются ppm |
