Номер по Госреестру СИ: 90790-23
90790-23 Система информационно-измерительная автоматизированной системы управления технологическим процессом хозяйства дизельного топлива Партизанской ГРЭС
(Обозначение отсутствует)
Назначение средства измерений:
Система информационно-измерительная автоматизированной системы управления технологическим процессом хозяйства дизельного топлива Партизанской ГРЭС (далее - ИИС АСУ ТП ХДТ или система) предназначена для измерений технологических параметров: температуры дизельного топлива и воздуха, уровня дизельного топлива, давления дизельного топлива и воды, концентрации паров дизельного топлива.
Внешний вид.
Система информационно-измерительная автоматизированной системы управления технологическим процессом хозяйства дизельного топлива Партизанской ГРЭС
Рисунок № 1
Общие сведения
Дата публикации - 20.12.2023
Срок свидетельства -
Номер записи - 192706
ID в реестре СИ - 1413062
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Ракурс-инжиниринг" (ООО "Ракурс-инжиниринг")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2727 от 2023.12.19 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Система информационно-измерительная автоматизированной системы управления технологическим процессом хозяйства дизельного топлива Партизанской ГРЭС (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Ракурс-инжиниринг" (ООО "Ракурс-инжиниринг")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90790-23 |
Система информационно-измерительная автоматизированной системы управления технологическим процессом хозяйства дизельного топлива Партизанской ГРЭС, Обозначение отсутствует Общество с ограниченной ответственностью "Ракурс-инжиниринг" (ООО "Ракурс-инжиниринг") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
90998-24 16.01.2029 |
Комплексы программно-технические измерительные, Апогей-М Общество с ограниченной ответственностью "Ракурс-инжиниринг" (ООО "Ракурс-инжиниринг") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
Отчет IS_4 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной области измерений. Отчет позволяет оперативно выделить лидеров рынка в конкретной области измерений, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую область измерений, год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Кто поверяет Система информационно-измерительная автоматизированной системы управления технологическим процессом хозяйства дизельного топлива Партизанской ГРЭС (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Система информационно-измерительная автоматизированной системы управления технологическим процессом хозяйства дизельного топлива Партизанской ГРЭС (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) ИИС АСУ ТП ХДТ состоит из встроенного, системного, прикладного и метрологического.
Встроенное ПО представляет собой ПО компонентов ПИП и ВИК, которое загружается в постоянную память приборов на заводе-изготовителе во время производственного цикла, оно недоступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.
В составе прикладного ПО ИИС АСУ ТП ХДТ используются метрологически значимые функциональные блоки и функции, а также ПО, не разделённое на метрологически значимую и незначимую части.
В составе ИИС АСУ ТП ХДТ применяется прикладное ПО, предназначенное для специальной обработки данных в целях метрологического обслуживания СИ.
Конструкция измерительных компонентов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Для защиты приборных шкафов с установленными в них компонентами вторичной части ИК предусмотрено закрытие дверей шкафов с оборудованием на ключ, контроль состояния дверей с сигнализацией в форме диагностических сообщений о несанкционированном доступе внутрь.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационн ые данные (признаки) |
Значение | ||||
|
Наименование ПО |
Программное обеспечение автоматизирован ной обработки результатов измерений |
Программное обеспечение АРМ АСУ ТП ХДТ Партизанской ГРЭС |
Программное обеспечение панели оператора АСУ ТП ХДТ Партизанской ГРЭС |
функция получени я данных от модуля R500 AI 16 081 |
функциональный блок получения данных от ПТМ |
|
Идентификационн ое наименование ПО |
Testing |
24Р22АРМ |
24Р22ЛЧМИ |
GetAI160 81 |
GetMbPTMData |
|
Номер версии (идентификацион ный номер) ПО, не ниже |
1.2.8 |
0.10.00 |
1.0.2 |
1.0.1 |
1.0.1 |
|
Цифровой идентификатор ПО |
- | ||||
|
Алгоритм вычисления цифрового идентификатора ПО |
- | ||||
Продолжение таблицы 1
|
Идентификационны е данные (признаки) |
Значение | ||||
|
Наименование ПО |
функциональны й блок обработки измеренных величин |
функция линейного преобразовани я |
функция подготовки массива данных для отображени я на экране настройки датчика ЛПУ |
функция подготовки массива данных для отображения на экране списка датчиков ЛПУ |
функция подготовки массива данных для отображени я на мнемосхема х ЛПУ |
|
Идентификационное наименование ПО |
fbAI |
AIScaling |
AICommon WindowsTo Weintek |
AIListToWeinte k |
AIStatesTo Weintek |
|
Номер версии (идентификационны й номер) ПО, не ниже |
1.0.1 |
1.0.1 |
1.0.1 |
1.0.1 |
1.0.1 |
|
Цифровой идентификатор ПО |
- | ||||
|
Алгоритм вычисления цифрового идентификатора ПО |
- | ||||
Продолжение таблицы 1
|
Идентификационные данные (признаки) |
Значение | |
|
Наименование ПО |
Программное обеспечение маршрутизации данных |
Программное обеспечение архивации данных |
|
Идентификационное наименование ПО |
FinsRouter |
FinsLogger |
|
Номер версии (идентификационный номер) ПО, не ниже |
нет |
нет |
|
Цифровой идентификатор ПО |
57f7fee6f9c3b7d216ab33d2c65c1e4cace3063 c1e4cace30631a77bdd8f4dc049059413b2bc |
90365a53749f7fa2d0484369 a081c0f3117cce153549ce3c 37daf201a6d13a65 |
|
Алгоритм вычисления цифрового идентификатора ПО |
Контрольная сумма файла по алгоритму ГОСТ Р 34.11-2012 | |
Лист № 5
Всего листов 8
Знак утверждения типа
Знак утверждения типананосится на титульный лист документа Р24.2022.01.200 РЭ «Система информационноизмерительная автоматизированной системы управления технологическим процессом хозяйства дизельного топлива Партизанской ГРЭС. Руководство по эксплуатации» и на маркировочную табличку, установленную на внутреннюю поверхность двери шкафа ПТК ВИК.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. «Использование по назначению» руководства по эксплуатации Р24.2022.01.200 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 140-16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».
Лист № 8 Всего листов 8 Правообладатель
Общество с ограниченной ответственностью «Ракурс-инжиниринг»
(ООО «Ракурс-инжиниринг»)
ИНН 7805446129
Юридический адрес: 198515, г. Санкт-Петербург, пос. Стрельна, ул. Связи, д. 30, лит. А Телефон: (812) 252-32-44
Факс: (812) 252-59-70
E-mail: info@rakurs.com
Web-сайт: https://www.rakurs.com
Изготовитель
Общество с ограниченной ответственностью «Ракурс-инжиниринг»
(ООО «Ракурс-инжиниринг»)
ИНН 7805446129
Адрес: 198515, г. Санкт-Петербург, пос. Стрельна, ул. Связи, д. 30, лит. А Телефон: (812) 252-32-44
Факс: (812) 252-59-70
E-mail: info@rakurs.com
Web-сайт: https://www.rakurs.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: (495) 437-55-77
Факс: (495) 430-57-25
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Ракурс-инжиниринг»
(ООО «Ракурс-инжиниринг»)
ИНН 7805446129
Юридический адрес: 198515, г. Санкт-Петербург, пос. Стрельна, ул. Связи, д. 30, лит. А Телефон: (812) 252-32-44
Факс: (812) 252-59-70
E-mail: info@rakurs.com
Web-сайт: https://www.rakurs.com
ИИС АСУ ТП ХДТ на функциональном уровне выделяется в системы управления технологическим процессом хозяйства дизельного топлива и реализует следующие функции:
- измерение технологических параметров ХДТ;
- вычисление результирующих измеренных значений величин технологических параметров и сохранение вычисленных значений в форматах, пригодных для передачи между уровнями ИИС АСУ ТП ХДТ и представления на локальной панели управления (ЛПУ);
- передача измерительной информации на ЛПУ;
- отображение измерительной информации на автоматизированном рабочем месте (АРМ) и ЛПУ.
Принцип действия системы основан на последовательных преобразованиях измеряемых величин.
Система состоит из совокупности измерительных каналов (ИК). ИК системы состоят из первичной части, включающей в себя первичные измерительные преобразователи (ПИП), и вторичной (электрической) части (ВИК). Первичная и вторичная части системы соединяются проводными линиями связи.
Границы ИИС АСУ ТП ХДТ устанавливаются от ПИП до устройств отображения информации.
ПИП осуществляют преобразование измеряемых величин в электрические сигналы в виде силы постоянного электрического тока, электрического сопротивления, а также в цифровые сигналы.
Первичная часть системы включает:
- термопреобразователи сопротивления Метран-2000, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 38550-13;
- преобразователи температуры многоточечные ПТМ, рег. № 79994-20;
- преобразователи уровня радиоволновые БАРС 351И.ХХ, рег. № 33284-13;
- датчики-газоанализаторы ДАК модификаций ИБЯЛ.418414.071-138, рег. № 73660-18;
- блоки питания и сигнализации БПС-21М, рег. № 47232-11;
- датчики давления Метран-150, рег. № 32854-13;
- уровнемеры поплавковые потенциометрические ЭЛЕМЕР-УПП-11, рег. № 73741-18.
Вторичная часть системы (ВИК) представляет собой ПТК, состоящий из контроллеров программируемые логические REGUL RX00 (рег. № 63776-16), барьеров искробезопасности НБИ (рег. № 59512-14), преобразователей температуры вторичных «Барьер искробезопасности ЛПА-151» (рег. № 61348-15). В состав ВИК также входят коммутационное оборудование, а также операторские рабочие станции (далее - ОРС).
Измерительная информация обрабатывается в ПТК и отображается на АРМ и ЛПУ.
Полный перечень ИК системы приводится в формуляре на ИИС АСУ ТП ХДТ.
Заводской № Р24.2022-01.200 и знак утверждения типа наносится на маркировочную табличку методом лазерной печати, устанавливаемую на внутреннюю поверхность двери шкафа ПТК ВИК в виде в соответствии с рисунком 1.

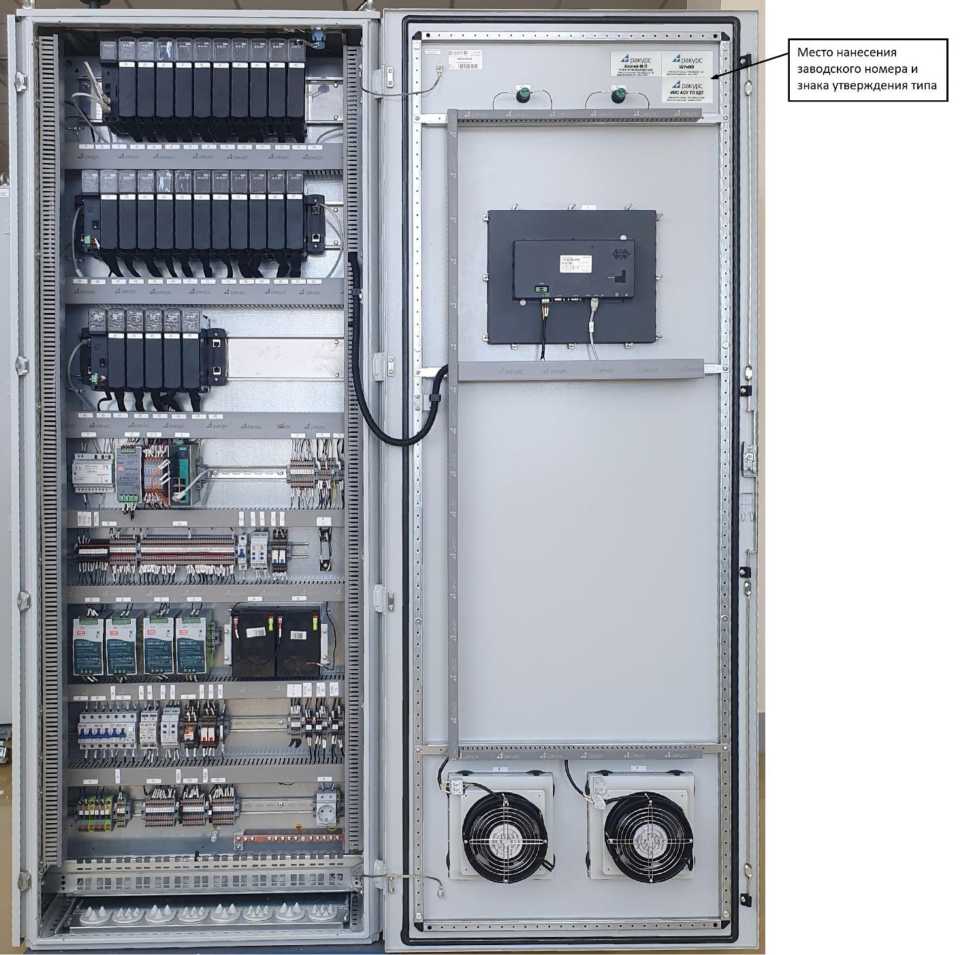

Общий вид шкафа ПТК ВИК с указанием места нанесения заводского номера и знака утверждения типа представлен на рисунке 1.
Рисунок 1 - Общий вид шкафа ПТК ВИК с указанием места нанесения заводского номера и знака утверждения типа
Пломбирование системы не предусмотрено.
Таблица 4 - Комплектность системы
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Система информационно-измерительная автоматизированной системы управления технологическим процессом хозяйства дизельного топлива Партизанской ГРЭС |
ИИС АСУ ТП ХДТ |
1 |
|
Руководство по эксплуатации |
Р24.2022.01.200 РЭ |
1 |
|
Формуляр |
Р24.2022.01.200 ФО |
1 |
Таблица 2 - Метрологические характеристики измерительных каналов
|
Наименование измеряемого параметра |
Диапазон измерений (ДИ) п |
Состав ИК |
Характеристики погрешности ИК | ||||
|
ПИП |
ВИК | ||||||
|
Тип |
Выходной сигнал |
Характеристики погрешности |
Состав |
Характеристики погрешности | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Температура дизельного топлива и воздуха |
от -50 до +200 °C |
Метран- 2000 |
Pt100 (а =0,00385°С-1) Ом по ГОСТ 6651-2009 |
Д= ±(0,30+ +0,005-|t|) °С |
=> ЛПА-151 =>REGUL AI 16 081 |
Y= ±0,2 % |
Д= ±(0,8 +0,005-|t|) °С |
|
от -45 до +100 °C |
ПТМ |
RS-485 |
Д= ±0,5 °С |
=> R500 CU 00 061-005 |
- |
Д= ±0,5 °С | |
|
Давление дизельного топлива и воды |
От 0 до 60 кгс/см2 |
Метран- 150 |
от 4 до 20 мА |
Уосн= ±0,2 % Yдоп.с.10= ±0,06 % |
=> НБИ-20П => REGUL AI 16 081 |
Y= ±0,4 % |
Y= ±0,7 % |
|
Уровень дизельного топлива |
От 100 до 600 мм |
ЭЛЕМЕР- УПП-11 |
Д= ±(5+ 0,001 •Н) мм |
Д= ±(7 + 0,001 •H) мм | |||
|
от 600 до 10100 мм |
БАРС 351И.ХХ |
Досн= ±(1+ 0,0017-H) мм Д доп.с.10 = ±0,5 мм |
Д= ±(40+ 0,0017-H) мм | ||||
Лист № 6 Всего листов 8 Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Концентрац ия паров дизельного топлива |
От 0 до 50 % НКПР |
ДАК-ЕСН- 138 => БПС- 21М |
от 4 до 20 мА |
± (2,8 + 0,07^Свх) % НКПР Д доп.с.10 = ±0,4Досн (в диапазоне температуры окружающего воздуха от -30 до +20°С); Д доп.с.10 = ±0,8Досн (в диапазоне температуры окружающего воздуха от +20 до +37°С) |
=> REGUL AI 16 081 |
Y= ±0,4 % |
Д= ± (8,6 + 0,21-Свх) % НКПР |
|
Примечания: 1) В таблице указан максимальный диапазон измерений для данной структуры ИК, внутри которого выбираются конкретные рабочие поддиапазоны измерений. Используемые обозначения: Д - пределы допускаемой абсолютной погрешности в рабочих условиях эксплуатации; Y - пределы допускаемой приведенной погрешности в рабочих условиях эксплуатации; уосн - пределы допускаемой основной приведенной погрешности ПИП (приведенной к диапазону измерения), %; Yдоп.с.10 - пределы допускаемой дополнительной приведенной погрешности ПИП на каждые 10 °С изменения температуры окружающей среды от нормальных значений в пределах условий эксплуатации, %; Досн - пределы допускаемой основной абсолютной погрешности ПИП; Ддоп.с.10 - пределы допускаемой дополнительной абсолютной погрешности ПИП на каждые 10 °С изменения температуры окружающей среды от нормальных значений в пределах условий эксплуатации; t - измеренное значение температуры, °С; H - измеренное значение уровня, мм; Свх - содержание определяемого компонента на входе газоанализаторов. | |||||||
Лист № 7
Всего листов 8
Таблица 3 - Основные технические характеристики ИК системы
|
Наименование параметра |
Значение |
|
Рабочие условия ПИП, установленных в помещениях: | |
|
Температура окружающей среды, °С |
от +10 до +35 |
|
Атмосферное давление, кПа |
от 84,6 до 106,7 |
|
Относительная влажность окружающего воздуха, % |
от 20 до 80 |
|
Рабочие условия ПИП, установленных на улице: | |
|
Температура окружающей среды, °С |
от -30 до +37 |
|
Атмосферное давление, кПа |
от 84,6 до 106,7 |
|
Относительная влажность окружающего воздуха, % |
от 20 до 80 |
|
Рабочие условия ВИК: | |
|
Температура окружающей среды, °С |
от +15 до +25 |
|
Атмосферное давление, кПа |
от 84,6 до 106,7 |
|
Относительная влажность окружающего воздуха, % |
от 20 до 80 |
