Номер по Госреестру СИ: 90752-23
90752-23 Датчики температуры инфракрасные
(TW2000)
Назначение средства измерений:
Датчики температуры инфракрасные TW2000 (далее - датчики) предназначены для измерений температуры.
Внешний вид.
Датчики температуры инфракрасные
Рисунок № 1
Общие сведения
Дата публикации - 14.12.2023
Срок свидетельства -
Номер записи - 192670
ID в реестре СИ - 1412948
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
TW2000,
Производитель
Изготовитель - IFM Electronic GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Бесплатный
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 8
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2700 от 2023.12.14 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Датчики температуры инфракрасные (TW2000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений IFM Electronic GmbH
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80345-20 28.12.2025 |
Преобразователи вторичные виброизмерительные , VSE IFM Electronic GmbH (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
80369-20 30.12.2025 |
Вибропреобразователи , VSА IFM Electronic GmbH (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
80368-20 30.12.2025 |
Вибропреобразователи , VSP IFM Electronic GmbH (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
87430-22 |
Датчики температуры инфракрасные, TW2000 IFM Electronic GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
90752-23 |
Датчики температуры инфракрасные, TW2000 IFM Electronic GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Датчики температуры инфракрасные (TW2000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 8 | 8 | 0 | 8 | 0 | 8 | 0 | 8 |
Стоимость поверки Датчики температуры инфракрасные (TW2000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом в левый верхний угол титульного листа паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 11 «Эксплуатация» документа «Датчик температуры инфракрасный TW2000. Инструкция по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 140-16 до 100 А».
Правообладатель
IFM Electronic GmbH, Германия
Адрес регистрации и места осуществления деятельности: Germany, Friedrichstrasse 1,
D-45128 Essen
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20
Телефон (факс): (8412) 49-82-65
Е-mail: pcsm@sura.ru
Web-сайт: www.penzacsm.ru
Правообладатель
IFM Electronic GmbH, Германия
Адрес регистрации и места осуществления деятельности: Germany, Friedrichstrasse 1,
D-45128 Essen
Датчики предназначены для бесконтактных измерений температуры различных объектов в разных областях промышленности.
Принцип действия датчиков основан на преобразовании потока инфракрасного излучения исследуемого объекта, переданного через оптическую систему и инфракрасный фильтр на фотоэлектрический приемник, в электрический сигнал, пропорциональный измеряемому значению температуры. Микропроцессорная система датчиков обеспечивает обработку полученного результата измерений и его индикацию на цифровом дисплее, либо в форме унифицированного аналогового выходного сигнала силы электрического постоянного тока в диапазоне от 4 до 20 мА.
К датчикам данного типа относятся датчики температуры инфракрасные TW2000 с зав. № 01/14551, зав. № 01/14563, зав. № 01/14553, зав. № 01/14556, зав. № 01/14544, зав. № 01/14554, зав. № 01/14557, зав. № 01/14543.
Общий вид датчиков представлен на рисунке 1.
Пломбирование датчиков не предусмотрено.
Нанесение знака поверки непосредственно на датчики не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на наклейку типографическим методом.
Место нанесения заводского номера

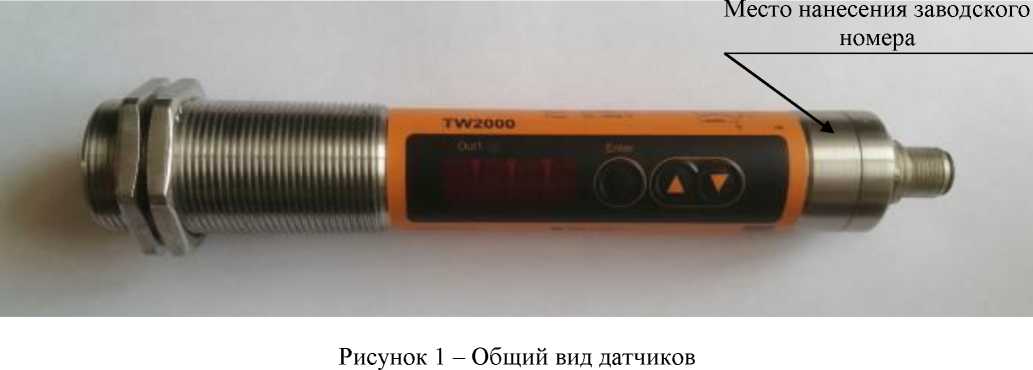

Рисунок 1 - Общий вид датчиков
представлены в таблицах 1 и 2 соответственно.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от 0 до +150 |
|
Разрешающая способность цифрового дисплея, °С |
0,5 |
|
Пределы допускаемой абсолютной погрешности измерений температуры по показаниям цифрового дисплея и по аналоговому выходу (сила постоянного электрического тока в диапазоне от 4 до 20 мА), °С |
±3 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 24 до 32 |
|
Габаритные размеры (диаметр корпусахдлина), мм, не более |
32x200 |
|
Масса, кг, не более |
0,3 |
|
Рабочие условия эксплуатации:
|
от +5 до +40 до 80 от 84 до 106,7 (от 630 до 800) |
