Номер по Госреестру СИ: 90613-23
90613-23 Трансформаторы тока
(LZZBJ9)
Назначение средства измерений:
Трансформаторы тока LZZBJ9 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Внешний вид.
Трансформаторы тока

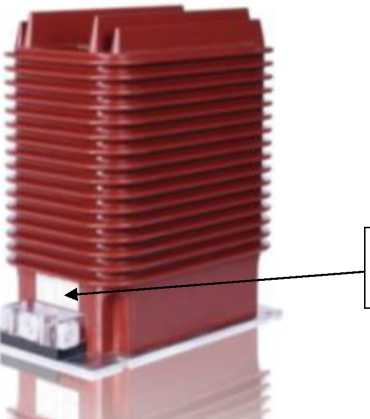

Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится в паспорт трансформатора тока типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Введение» в инструкции по установке, эксплуатации и техническому обслуживанию.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
Правообладатель
Фирма «Dalian No.1 Instrument Transformer Co., Ltd.», Китай
Адрес: No.29, Haiwan Road, Pulandian District, Dalian, Liaoning, Китай
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Фирма «Dalian No.1 Instrument Transformer Co., Ltd.», Китай
Адрес: No.29, Haiwan Road, Pulandian District, Dalian, Liaoning, Китай
Принцип действия трансформаторов основан на явлении взаимной индукции.
Трансформаторы состоят из магнитопровода с двумя или пятью вторичными обмотками, которые залиты эпоксидной смолой.
Трансформаторы по принципу конструкции - опорные, с литой изоляцией.
Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок, каждая с отверстиями для болтов. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов на узкой боковой стенке. Крышка, закрывающая зажимы, имеет возможность пломбировки для исключения несанкционированного доступа.
Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью четырех болтов. Заземляющий зажим находится на опорной плите трансформаторов.
К трансформаторам данного типа относятся трансформаторы тока следующих модификаций: LZZBJ9-36/250W3h зав. № 8209486101, 8209486102, 8209486103, 8209486201, 8209486202, 8209486203, 8209487401, 8209487402, 8209487403, 8209487404, 8209487405, 8209487406, 8209487407, 8209487408, 8209487409, 8209487501, 8209487502, 8209487503, 8209487504, 8209487505, 8209487507, 8209487508, 8209487509, 8209487510; LZZBJ9-36/250W3b зав. № 8209487101, 8209487102, 8209487103, 8209487104, 8209487105, 8209487106,
8209487201,
8209487302,
8209487309,
8209487317,
8209487325,
8209487332,
8209487339,
8209487346,
8209487606,
8209487202,
8209487303,
8209487310,
8209487318,
8209487326,
8209487333,
8209487340,
8209487347,
8209487607,
8209487203,
8209487304,
8209487311,
8209487319,
8209487327,
8209487334,
8209487341,
8209487601,
8209487608,
8209487204,
8209487305,
8209487313,
8209487321,
8209487328,
8209487335,
8209487342,
8209487602,
8209487609,
8209487205,
8209487306,
8209487314,
8209487322,
8209487329,
8209487336,
8209487343,
8209487603,
8209487610,
8209487206,
8209487307,
8209487315,
8209487323,
8209487330,
8209487337,
8209487344,
8209487604,
8209487611,
8209487301,
8209487308,
8209487316,
8209487324,
8209487331,
8209487338,
8209487345,
8209487605,
8209487612,
8209487613, 8209487614, 8209487615.
Общий вид трансформаторов и места пломбирования представлены на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер трансформатора нанесен типографическим способом в цифровом формате на самоклеящуюся информационную табличку (шильд) на корпусе.
Место нанесения
заводского номера

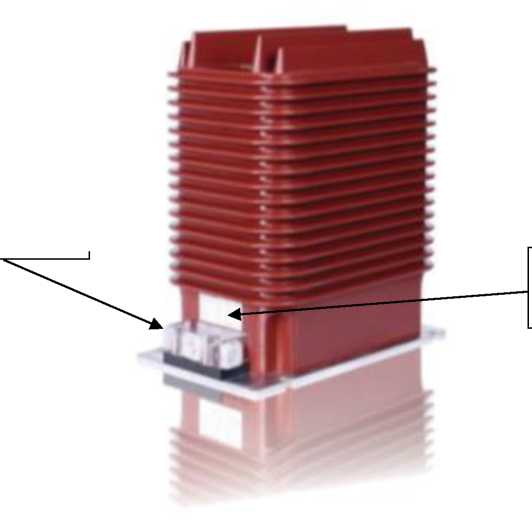

Рисунок 1 - Общий вид трансформатора тока LZZBJ9, обозначение места пломбировки от несанкционированного доступа, и места нанесения заводского номера
Таблица 1 - Метрологические характеристики
Наименование параметра |
Значение | |||||
Модификации трансформаторов |
LZZBJ9-36/250W3h |
LZZBJ9-36/250W3b | ||||
Заводские номера |
8209486201 8209486202 8209486203 8209487501 8209487502 8209487503 8209487504 8209487505 8209487507 8209487508 8209487509 8209487510 |
8209486101 8209486102 8209486103 8209487401 8209487402 8209487403 8209487404 8209487405 8209487406 8209487407 8209487408 8209487409 |
8209487301 8209487302 8209487303 8209487304 8209487305 8209487306 8209487307 8209487308 8209487309 8209487310 8209487311 8209487313 8209487314 8209487315 8209487316 8209487317 |
8209487601 8209487602 8209487603 8209487604 8209487605 8209487606 8209487607 8209487608 8209487609 8209487610 8209487611 8209487612 8209487613 8209487614 8209487615 |
8209487201 8209487202 8209487203 8209487204 8209487205 8209487206 |
8209487101 8209487102 8209487103 8209487104 8209487105 8209487106 |
Продолжение таблицы 1
Наименование параметра |
Значение | |||||
8209487318 8209487319 8209487321 8209487322 8209487323 8209487324 8209487325 8209487326 8209487327 8209487328 8209487329 8209487330 8209487331 8209487332 8209487333 8209487334 8209487335 8209487336 8209487337 8209487338 8209487339 8209487340 8209487341 8209487342 8209487343 8209487344 8209487345 8209487346 8209487347 | ||||||
Год выпуска |
2022 | |||||
Номинальное напряжение, кВ |
35 | |||||
Наибольшее рабочее напряжение, кВ |
40,5 | |||||
Номинальный первичный ток, А |
2500 |
2500 |
600 |
1000 |
600 |
600 |
Номинальный вторичный ток, А 1S1-1S2 |
1 |
1 |
1 |
1 |
1 |
1 |
2S1-2S2 |
1 |
1 |
1 |
1 |
1 |
1 |
3S1-3S2 |
1 |
- |
1 |
1 |
- |
- |
Класс точности 1S1-1S2 |
0,5S |
0,5 |
0,5S |
0,5S |
0,5S |
0,5 |
2S1-2S2 |
10PR |
10PR |
0,5 |
0,5 |
10PR |
10PR |
3S1-3S2 |
10PR |
- |
10PR |
10PR |
- |
- |
Номинальная | ||||||
частота |
50 | |||||
переменного тока, Гц |
Продолжение таблицы 1
Наименование параметра |
Значение | |||||
Номинальная вторичная нагрузка вторичных обмоток, В-А 1S1-1S2 2S1-2S2 3S1-3S2 |
5 10 10 |
5 15 |
5 5 15 |
5 5 15 |
5 15 |
5 15 |
Номинальная предельная кратность вторичных обмоток для защиты |
20 |
30 |
30 |
30 |
30 |
30 |
Номинальных коэффициент безопасности приборов вторичных обмоток для измерений |
5 |
5 |
5 |
5 |
5 |
5 |
Таблица 2 - Технические характеристики
Наименование параметра |
Значение |
Ток термической стойкости, кА |
25 |
Время протекания тока термической стойкости, с |
3 |
Срок службы до списания, лет |
30 |
Условия эксплуатации: - температура окружающего воздуха, °С |
от -5 до +40 |
Габаритные размеры, мм: - высота, не более |
470 |
- ширина, не более |
248 |
- глубина, не более |
418 |
Масса, кг, не более |
80 |
