Номер по Госреестру СИ: 90578-23
90578-23 Резервуары стальные вертикальные цилиндрические
(РВС-1000)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС-1000 (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Открытое акционерное общество «Самарский резервуарный завод» (ОАО «СРЗ»)
ИНН 6317126596
Юридический адрес: 443033, Самарская обл., г. Самара, ул. Заводская, д.1
Изготовитель
Открытое акционерное общество «Самарский резервуарный завод» (ОАО «СРЗ») (Резервуары изготовлены в 1993 г.)
ИНН 6317126596
Адрес: 443033, Самарская обл., г. Самара, ул. Заводская, д. 1
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)
Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51 Телефон: +7 9372834420
Факс +7 (843) 515-00-21 E-mail: trifonovua@mail.ru
Правообладатель
Открытое акционерное общество «Самарский резервуарный завод» (ОАО «СРЗ»)
ИНН 6317126596
Юридический адрес: 443033, Самарская обл., г. Самара, ул. Заводская, д.1
Тип резервуаров - стальные вертикальные цилиндрические, номинальной вместимостью 1000 м3.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой наземные вертикально расположенные стальные сосуды, состоящие из цилиндрической стенки, днища и крыши.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на табличку резервуара (рисунок 1). Табличка крепится к стенке резервуара.
Резервуары РВС-1000 с заводскими номерами 1, 2 расположены на территории Правобережной ТЭЦ (ТЭЦ-5) филиала «Невский» ПАО «ТГК-1» по адресу: 193079, г. Санкт-Петербург, Октябрьская набережная, 108.
Общий вид резервуаров РВС-1000 представлен на рисунках 2, 3.
Нанесение знака поверки на средство измерений не предусмотрено.

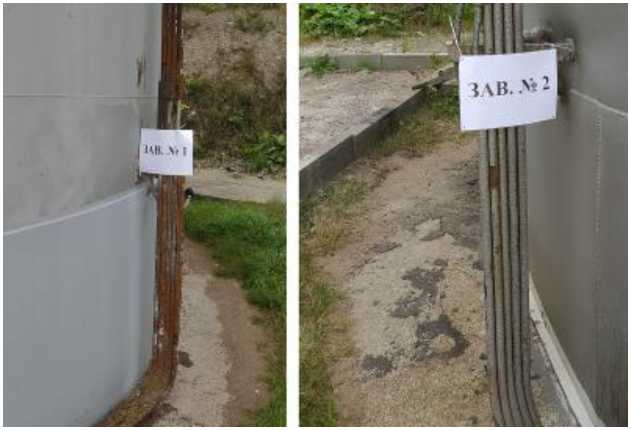

Рисунок 1 - Таблички резервуаров

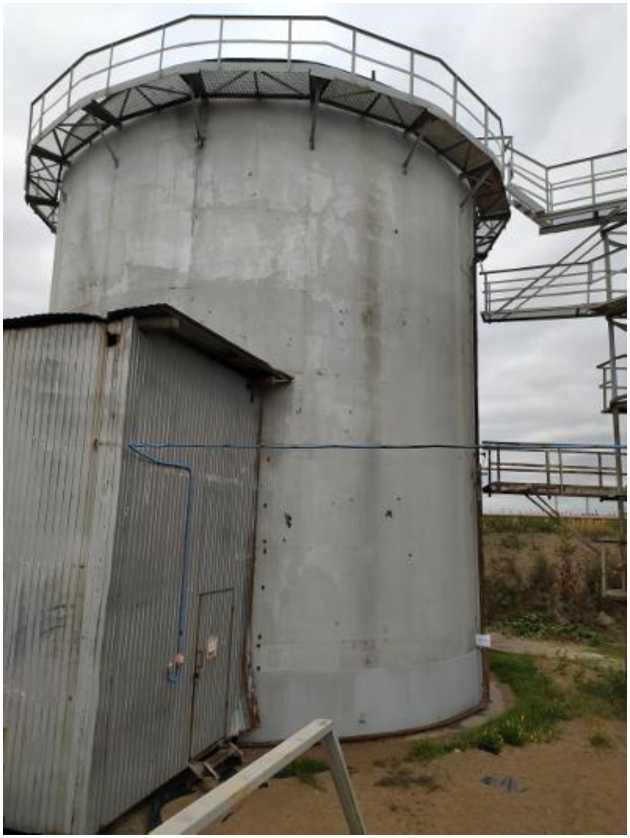

Рисунок 2 - Общий вид резервуара РВС-1000 №1

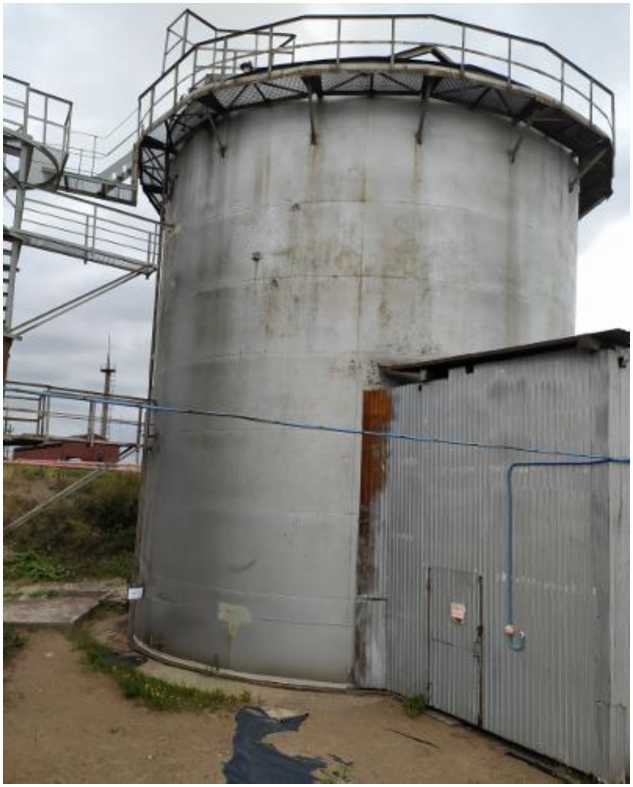

Рисунок 3 - Общий вид резервуара РВС-1000 №2
Пломбирование резервуаров РВС-1000 не предусмотрено.
Таблица 3 -
Наименование |
Обозначение |
Количество |
Резервуар стальной вертикальный цилиндрический |
РВС-1000 |
1 шт. |
Паспорт |
- |
1 экз. |
Градуировочная таблица |
- |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
1000 |
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
±0,20 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
30 |
