Номер по Госреестру СИ: 90531-23
90531-23 Шаблоны сварщика
(Обозначение отсутствует)
Назначение средства измерений:
Шаблоны сварщика (далее по тексту - шаблоны) предназначены для измерений линейно-угловых размеров стыкуемых деталей, параметров стыковых и угловых швов, дефектов.
Внешний вид.
Шаблоны сварщика
Рисунок № 1
Внешний вид.
Шаблоны сварщика
Рисунок № 2
Внешний вид.
Шаблоны сварщика
Рисунок № 3
Внешний вид.
Шаблоны сварщика
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта шаблонов.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г № 2840;
ТУ 26.51.33-006-61670358-2022 «Шаблоны сварщика. Технические условия».
Правообладатель
Общество с ограниченной ответственностью научно-технический центр «Эксперт» (ООО НТЦ «Эксперт»)
ИНН 7715756503
Юридический адрес: 127106, г. Москва, Нововладыкинский пр-д, д. 8, стр. 4, эт. 5, оф. 506
Телефон:+7 (495) 972-88-55
Факс:+7 (495)660-49-68
Web-сайт: www.ntcexpert.ru
e-mail: info@ntcexpert.ru
Изготовитель
Общество с ограниченной ответственностью научно-технический центр «Эксперт»(ООО НТЦ «Эксперт»)
ИНН 7715756503
Адрес: 127106, г. Москва, Нововладыкинский пр-д, д. 8, стр. 4, эт. 5, оф. 506
Телефон:+7 (495) 972-88-55
Факс:+7 (495)660-49-68
Web-сайт: www.ntcexpert.ru
e-mail: info@ntcexpert.ru
Испытательный центр
Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская,
д. 20А, эт./помещ./ком. мансарда/ХША/ЗЗБ
Тел.: +7 (495) 822-18-08
Web-сайт: www.mcsevr.ru, E-mail: info@mcsevr.ru
Правообладатель
Общество с ограниченной ответственностью научно-технический центр «Эксперт» (ООО НТЦ «Эксперт»)
ИНН 7715756503
Юридический адрес: 127106, г. Москва, Нововладыкинский пр-д, д. 8, стр. 4, эт. 5, оф. 506
Телефон:+7 (495) 972-88-55
Факс:+7 (495)660-49-68
Web-сайт: www.ntcexpert.ru
e-mail: info@ntcexpert.ru
Принцип действия основан на совмещении измеряемых элементов с измерительными шкалами шаблона и снятия отсчета со шкал.
К средствам измерений данного типа относятся шаблоны моделей:
-
- УШК-1 - для измерений тавровых, нахлестанных и стыковых сварных соединений при проведении визуального и измерительного контроля;
-
- УШС-2 - для измерений катетов угловых швов. Состоит из 3 металлических пластин, соединенных между собой при помощи соединительного кольца. Каждая пластина имеет выемки определенной величины катета, при этом каждая из таких выемок промаркирована в соответствии с величиной радиуса катета шва;
-
- КМС-3-16 - для измерений катетов угловых швов. Состоит из 7 металлических пластин, соединенных между собой при помощи соединительного кольца. Каждая пластина имеет выемки, промаркированные в соответствии с величинами длин катета шва.
Шаблоны отличаются между собой количеством измерительных шкал и метрологическими характеристиками.
Товарный знак
наносится на лицевую сторону шаблона методом
лазерной гравировки и на титульный лист паспорта шаблонов типографским методом.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на лицевую или оборотную сторону шаблона методом лазерной гравировки в местах, указанных на рисунках 1-3.
Пломбирование шаблонов от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид шаблонов представлен на рисунках 1-3.

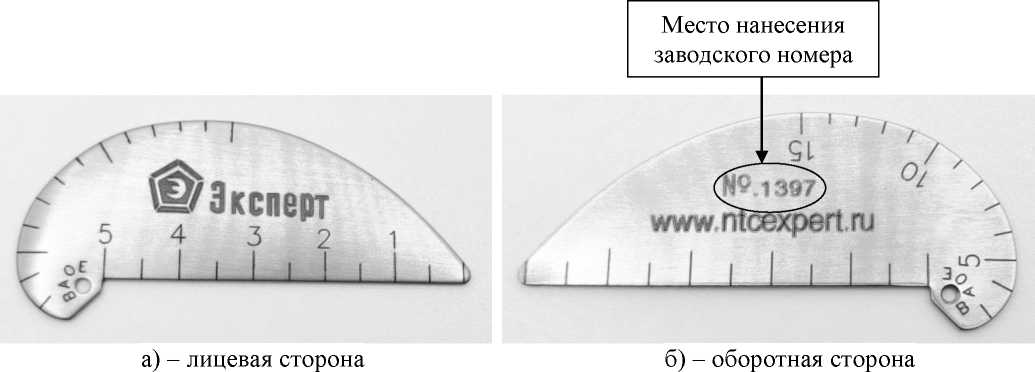

Рисунок 1 - Общий вид шаблонов модели УШК-1 с указанием места нанесения заводского номера

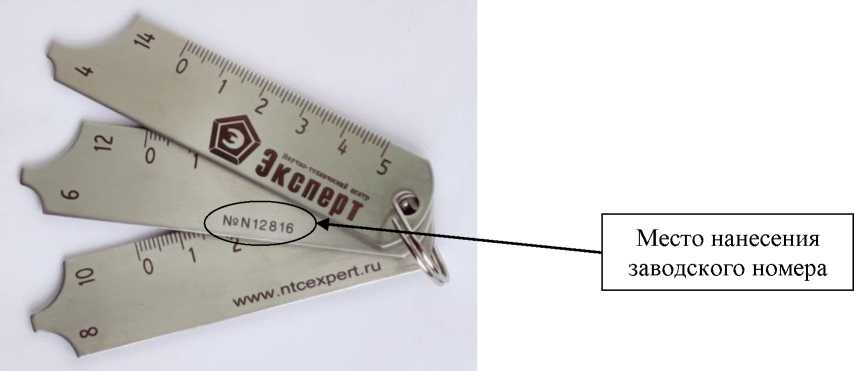

Рисунок 2 - Общий вид шаблонов модели УШС-2 с указанием места нанесения заводского номера

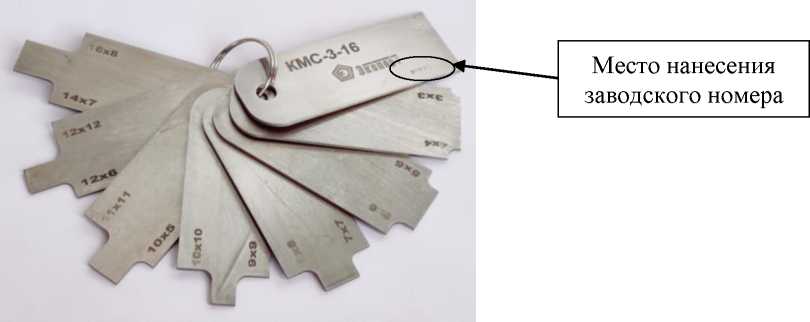

Рисунок 3 - Общий вид шаблонов модели КМС-3-16 с указанием места нанесения заводского номера
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значения для моделей | ||
УШК-1 |
УШС-2 |
КМС-3-16 | |
Диапазон измерений длин при измерениях:
|
От 0 до 4,5 От 3 до 15 |
От 0 до 50 |
- |
Номинальные значения длин катетов угловых швов, мм |
- |
4; 6; 8; 10; 12; 14 |
3х3; 4х4; 5х5; 6х6; 7х7; 8х8; 9х9; 10х5; 10х10; 11х11; 12х6; 12х12; 14х7; 16х8 |
Цена деления шкал при измерениях:
|
0,5 1,0 |
1,0 |
- |
Пределы допускаемой абсолютной погрешности измерений:
высоты выпуклости корня шва, мм
|
±0,25 ±0,50 |
±0,15 |
- |
Допускаемые отклонения от номинальных значений длин катетов угловых швов, мм, не более |
- |
±0,20 |
±0,20 |
Таблицы 2 - Технические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Габаритные размеры (Длина х Ширина х Высота), мм, не более, для шаблонов моделей: - УШК-1 |
63х30х1 |
- УШС-2 |
91х22х4 |
- КМС-3-16 |
70х21х17 |
Масса, кг, не более, для шаблонов моделей: - УШК-1 |
0,040 |
- УШС-2 |
0,070 |
- КМС-3-16 |
0,125 |
Продолжение таблицы 2
1 |
2 |
Условия эксплуатации:
|
От -30 до +30 80 |
