Номер по Госреестру СИ: 90506-23
90506-23 Установка трубопоршневая
(Прувер С-500-4, 0-0, 05)
Назначение средства измерений:
Установка трубопоршневая Прувер С-500-4,0-0,05 (далее - ТПУ) предназначена для измерений, воспроизведения, хранения и передачи единицы объема жидкости в потоке при проведении исследований, испытаний, поверки и калибровки средств измерений и эталонов единицы объема жидкости в потоке.
Внешний вид.
Установка трубопоршневая
Рисунок № 1
Внешний вид.
Установка трубопоршневая
Рисунок № 2
Внешний вид.
Установка трубопоршневая
Рисунок № 3
Внешний вид.
Установка трубопоршневая
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, закрепленную на корпусе ТПУ, методом лазерной гравировки, а также в верхнюю часть по центру титульного листа руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1 «Описание и работа» документа «Установка трубопоршневая Прувер С. Руководство по эксплуатации. ТПУ 02.00.00.000 РЭ».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «Корвол» (ООО «Корвол») ИНН 1644012399
Адрес: 423450, Республика Татарстан, г. Альметьевск, Базовая, д. 1 Тел/факс: +7(8553) 44-15-11
Е-mail: korvol@mail.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Правообладатель
Общество с ограниченной ответственностью «Корвол» (ООО «Корвол») ИНН 1644012399Адрес: 423450, Республика Татарстан, г. Альметьевск, Базовая, д. 1 Тел/факс: +7(8553) 44-15-11
Е-mail: korvol@mail.ru
Принцип действия ТПУ заключается в повторяющемся вытеснении известного объема жидкости из цилиндрического калиброванного участка шаровым поршнем, совершающим движение под действием потока жидкости.
ТПУ состоит из цилиндрического калиброванного участка, ограниченного двумя парами сигнализаторов (детекторов), тройника, расширителя, крана манипулятора, электропривода, шарового поршня. ТПУ является однонаправленной и имеет передвижное исполнение.
При работе ТПУ и средство измерений соединяют последовательно. Через технологическую схему ТПУ и средство измерений устанавливают необходимое значение расхода жидкости. Поток жидкости, проходящий через ТПУ, увлекает шаровой поршень, который перемещается по цилиндрическому калиброванному участку. При воздействии шарового поршня на сигнализатор происходит коммутация цепей управления цифрового вычислителя, на вход которого подаются выходные сигналы от датчика импульсов поверяемого средства измерений. По сигналу первого сигнализатора счет импульсов начинается, а по сигналу второго сигнализатора - прекращается. Накопленное в вычислителе число импульсов соответствует объему жидкости, прошедшему через средство измерений, который равен объему калиброванного участка ТПУ.

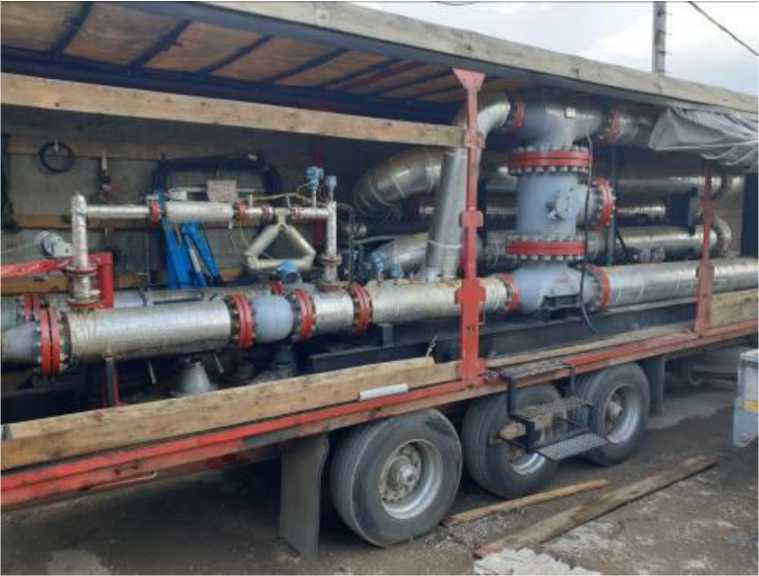

Общий вид ТПУ представлен на рисунке 1.
Рисунок 1 - Общий вид ТПУ
Пломбировка ТПУ осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на контровочных проволоках, пропущенных через отверстия в шпильках, расположенных на диаметрально противоположных фланцах, по всей длине цилиндрического калиброванного участка и на контровочных проволоках, пропущенных через отверстия завернутых винтов клеммной коробки детекторов.

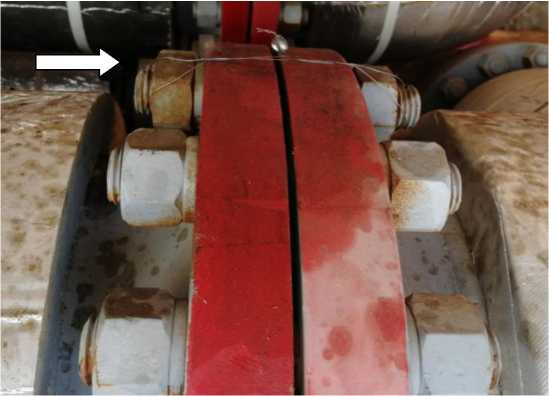

Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбирования от несанкционированного доступа, обозначение места нанесения знаков поверки на фланцевые соединения калиброванного участка и детекторы ТПУ

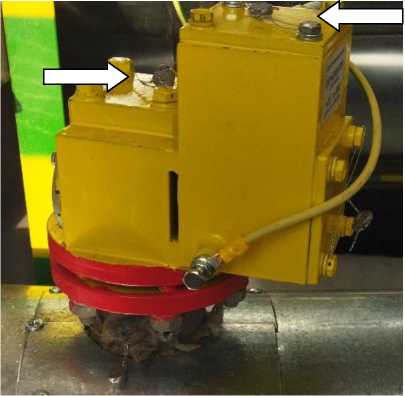

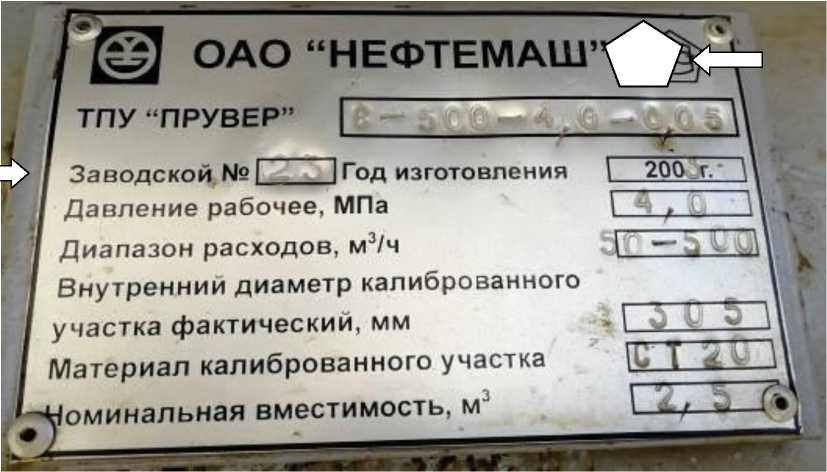

Заводской номер в цифровом формате наносится на маркировочную табличку, закрепленную на корпусе ТПУ, ударным методом. Места нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
[
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон объемного расхода жидкости, м3/ч |
от 50 до 500 |
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единицы) объема жидкости (вместимости калиброванного участка) в потоке при температуре 20 °С и избыточном давлении 0 МПа, % |
±0,05 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон объема жидкости (вместимости калиброванного участка) в потоке при температуре 20 °С и избыточном давлении 0 МПа, м3 1)1 |
от 2,4 до 2,6 |
Измеряемая среда |
жидкость (нефть, нефтепродукты) |
Температура измеряемой среды, °С |
от +2 до +60 |
Избыточное давление измеряемой среды, МПа, не более |
4,0 |
Вязкость кинематическая измеряемой среды, мм2/с |
от 1 до 1200 |
Наличие свободного воздуха |
не допускается |
Окончание таблицы 2
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжение переменного тока, В |
380±38 |
- частота переменного тока, Гц |
50±1 |
Габаритные размеры, мм, не более: | |
- длина |
7200 |
- ширина |
2500 |
- высота |
2700 |
Масса, кг, не более |
10000 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от -50 до +50 |
- относительная влажность воздуха, %, не более |
80 |
- атмосферное давление, кПа |
от 84 до 107 |
Средний срок службы, лет, не менее |
8 |
Средняя наработка на отказ, ч, не менее |
3000 |
1) определяется при поверке ТПУ |
