Номер по Госреестру СИ: 90456-23
90456-23 Термопреобразователи сопротивления
(WZP(K))
Назначение средства измерений:
Термопреобразователи сопротивления WZP(K) (далее - термопреобразователи или ТС) предназначены для измерений температуры различных сред, неагрессивных к материалу защитной арматуры или корпуса ТС.

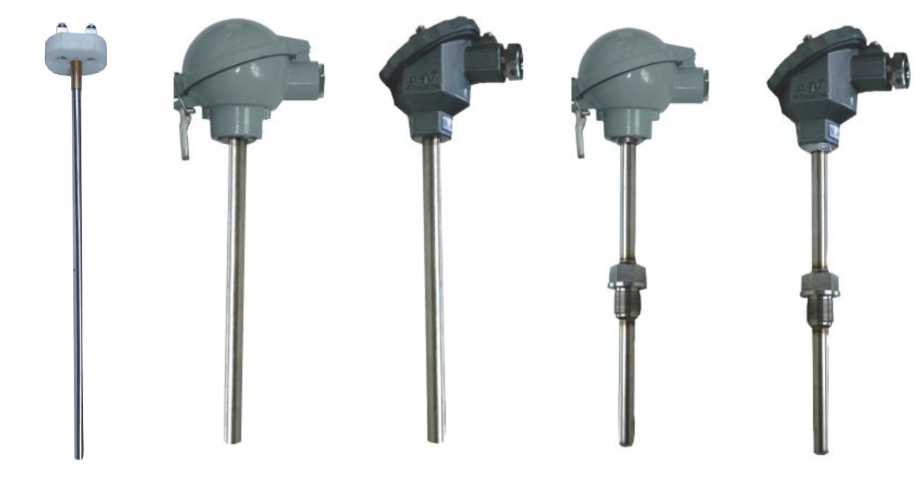

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 1

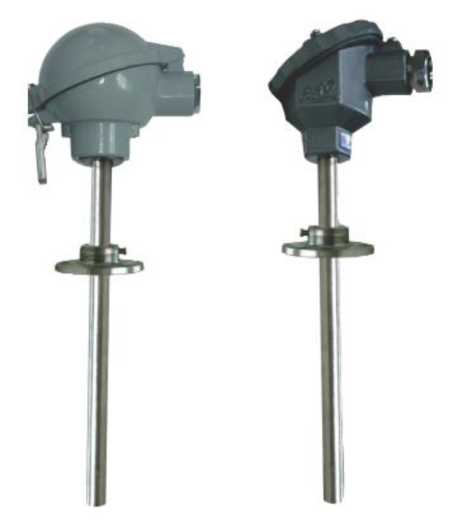

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 2

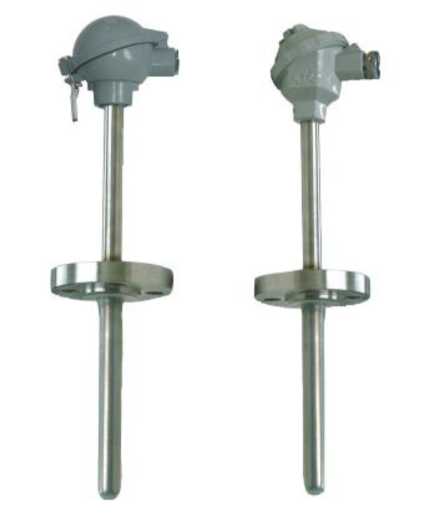

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 3

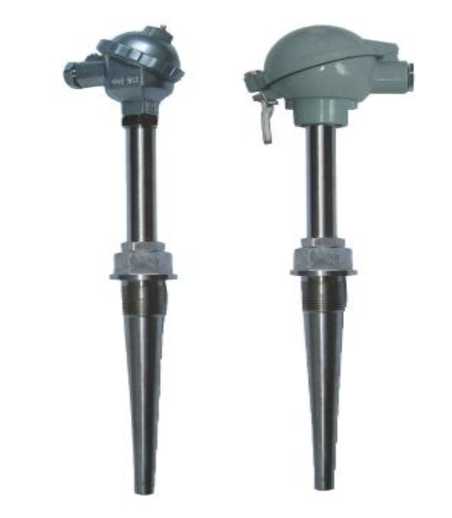

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 4

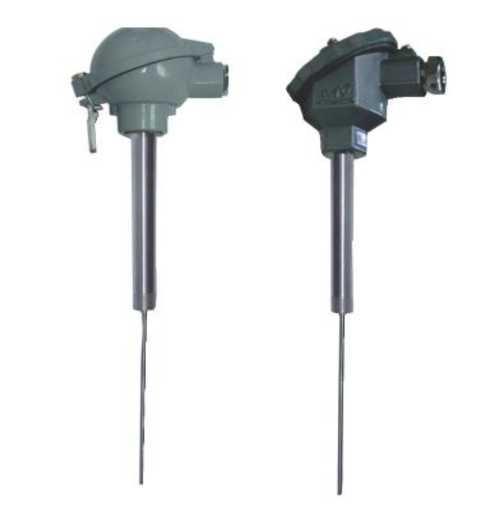

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 5

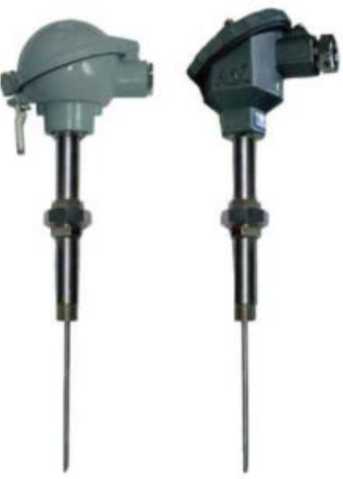

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 6

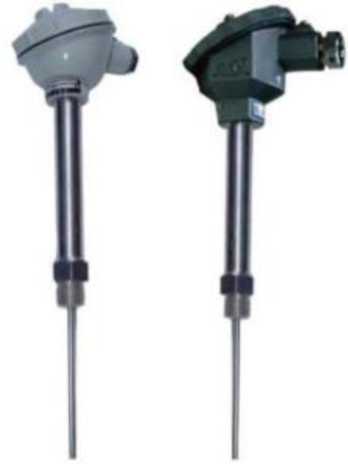

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 7

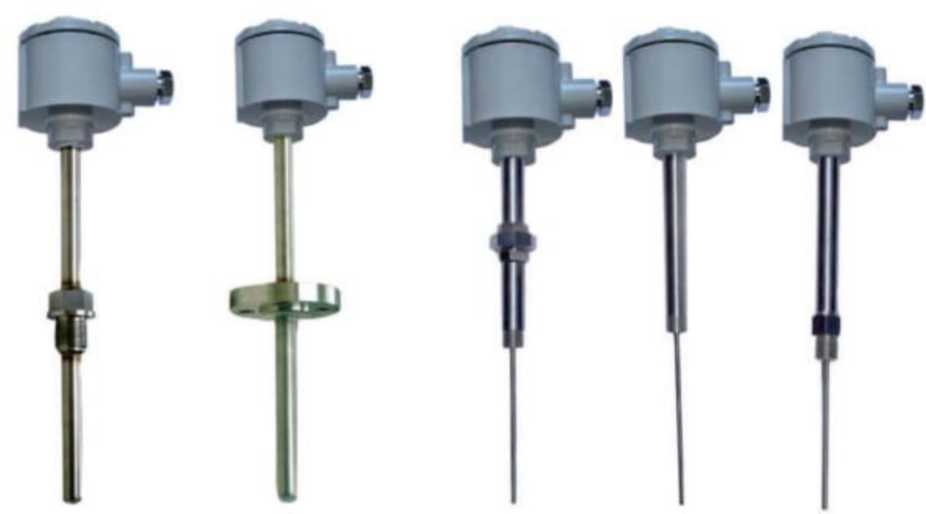

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 8

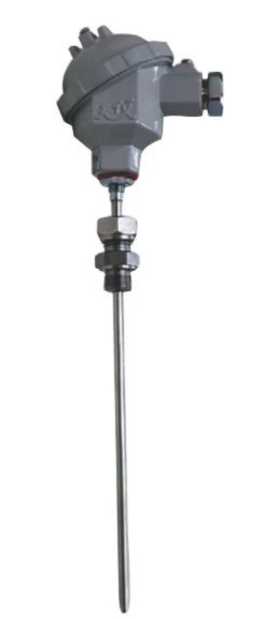

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 9

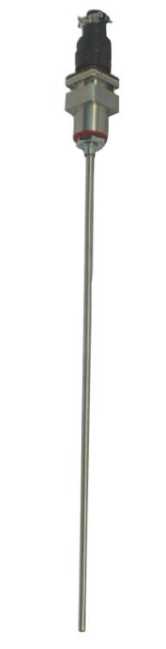

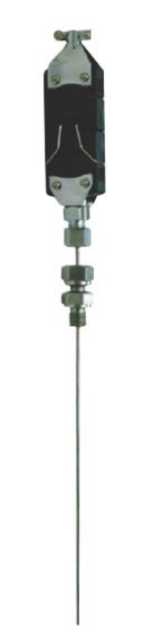

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 10
Знак утверждения типа
Знак утверждения типананосится на титульные листы Руководства по эксплуатации и установке и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 5 руководства по эксплуатации и установке.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия изготовителя «ANHUI TIANKANG (GROUP) SHARES CO. LTD», КНР.
Правообладатель«ANHUI TIANKANG (GROUP) SHARES CO. LTD», КНР
Адрес: No.9 TianKang Road, Economic Development Zone, Tianchang, Anhui Web: http:// www.tiankang.com
Изготовитель
«ANHUI TIANKANG (GROUP) SHARES CO. LTD», КНР
Адрес: No.9 TianKang Road, Economic Development Zone, Tianchang, Anhui Web: http:// www.tiankang.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77 Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
«ANHUI TIANKANG (GROUP) SHARES CO. LTD», КНРАдрес: No.9 TianKang Road, Economic Development Zone, Tianchang, Anhui Web: http:// www.tiankang.com
Принцип действия ТС основан на зависимости электрического сопротивления платинового чувствительного элемента (ЧЭ) от температуры.
Конструктивно термопреобразователи состоят из одного или двух тонкопленочных или проволочных платиновых ЧЭ, помещенных в тонкостенную металлическую трубку с минеральной изоляцией внутренних выводов. Измерительная вставка может быть помещена в защитную арматуру с различными переходными элементами в виде штуцера, фланца или гильзы. В зависимости от способа подключения к внешней измерительной цепи ТС изготавливают с монтажным элементом или без него, коммутационной головкой (или без нее -с присоединительными выводами или разъемами различной конструкции).
Материал защитной арматуры - нержавеющая сталь.
При измерении температуры при высоких давлениях и скоростях потока ТС используются в комплекте с дополнительными защитными гильзами, различающихся видом присоединения к объекту измерения, формой и материалом.
ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt 100» по ГОСТ 6651-2009.
Схема соединения внутренних проводников ТС с ЧЭ - 2-х, 3-х и 4-х проводная.
Термопреобразователи имеют две серии: WZP и WZPK, которые различаются по метрологическим и техническим характеристикам, по конструктивному исполнению и способу монтажа.
Термопреобразователи серии WZP состоят из сменной измерительной вставки, к которой присоединена керамическая клеммная колодка и коммутационной головки общепромышленного исполнении «2» (модель WZPх-х2х) или общепромышленного
исполнении «3» (модель WZPk-хЗх), и переходного элемента с неподвижным резьбовым соединением (модель WZPх-2хх), с подвижным (модель WZPk-Зхх) или неподвижным фланцем (модель WZPх-4хх).
Измерительная вставка модели WZPх-6хх помещена в защитную арматуру конической формы с крепежным болтом. Измерительная вставка моделей WZPх-5хх и WZPх-6хх размещена в защитной арматуре с монтажной удлинительной шейкой.
Термопреобразователи серии WZP могут изготавливаться во взрывозащищенном исполнении (модели WZPх-24х, WZPх-44х, WZPх-54х, WZPх-74х, WZPх-84х).
Термопреобразователи серии WZPK выполнены в виде измерительной вставки кабельного типа в оболочке, к которой присоединена коммутационная головка в общепромышленном исполнении «3» (модель WZPх-х3х), кабель с удлинительными проводами (модель WZPKx-x9x), соединение быстроразъемного типа (модель WZPKx-x7x) или разъем гнездового типа (модель WZPKx-хбх).
Расшифровка структуры условного обозначения моделей термопреобразователей приведена в таблицах 1, 2.
Таблица 1 - Структура условного обозначения моделей термопреобразователей серии WZP
Термопреобразователь сопротивления WZP х - х х х | |
1 2 3 4 | |
1. Количество чувствительных элементов | |
Без обозначения |
Один |
2 |
Два |
2. Тип крепления | |
0 |
Неподвижное устройство |
1 |
Подвижное устройство |
2 |
Неподвижное резьбовое соединение |
3 |
Подвижный фланец |
4 |
Неподвижный фланец |
5 |
Монтажная удлинительная шейка с резьбовым соединением |
6 |
Защитная арматура конической формы с крепежными болтами |
7 |
Монтажная удлинительная шейка |
8 |
Монтажная удлинительная шейка с неподвижным резьбовым соединением |
3. Тип коммутационной головки | |
0 |
Клеммная керамическая колодка |
2 |
Коммутационная головка в общепромышленном исполнении типа «2» |
3 |
Коммутационная головка в общепромышленном исполнении типа «3» |
4 |
Коммутационная головка во взрывозащищенном исполнении |
4. Диаметр защитной трубки(1) | |
0 |
16 мм |
1 |
<12 мм |
- |
<6 мм |
5. Опционально | |
A |
С резьбовым соединением типа G3/4 |
C |
С резьбовым соединением типа NPT3/4 |
G |
Переменное сечение |
NM |
Износостойкость |
S |
Миниатюрное исполнение |
T |
Муфта (гильза) |
Примечания: (1) По дополнительному заказу возможно изготовление защитной трубки других диаметров. |
Таблица 2 - Структура условного обозначения моделей термопреобразователей серии WZPK
Термопреобразователь сопротивления WZPK х - х х х | |
1 2 3 4 | |
1. Количество чувствительных элементов | |
Без обозначения |
Один |
2 |
Два |
2. Тип крепления | |
1 |
Подвижное устройство |
2 |
Винтовая резьба с неподвижной втулкой |
3 |
Винтовая резьба с подвижной втулкой |
4 |
Фланец с неподвижной втулкой |
5 |
Фланец с подвижной втулкой |
3. Тип подключения | |
3 |
Коммутационная головка в общепромышленном исполнении типа «3» |
6 |
Соединение гнездового типа |
7 |
Быстроразъемное соединение |
9 |
Удлинительный провод |
4. Диаметр монтажной части | |
3 |
3 мм |
4 |
4 мм |
5 |
5 мм |
6 |
6 мм |
8 |
8 мм |
Варианты моделей ТС серии WZP приведены на рисунке 1.
Варианты моделей ТС серии WZPК приведены на рисунке 2.
Заводской номер ТС наносится на корпус ТС или на металлический шильдик методом гравировки или на этикетку, прикрепленную к ТС, типографским способом. Конструкция термопреобразователей не предусматривает нанесение знака поверки на средство измерений.
Фотографии общего вида ТС с указанием мест нанесения заводского номера приведены на рисунке 3.
Цветовая гамма коммутационной головки или разъема ТС может отличаться от приведенных на рисунках 1-2.
WZPx-хОх
WZPx-12x
WZPx-13x
WZPx-22x
WZPx-23x
WZPx-32x
WZPx-33x
WZPx-42x
WZPx-43x
WZPx-62x WZPx-63x
WZPx-72x WZPx-73x
WZPx-52x
WZPx-53x
WZPx-82x
WZPx-83x
WZPx-24x
WZPx-44x
WZPx-54x WZPx-74x WZPx-84x
Рисунок 1 - Варианты моделей ТС серии WZP

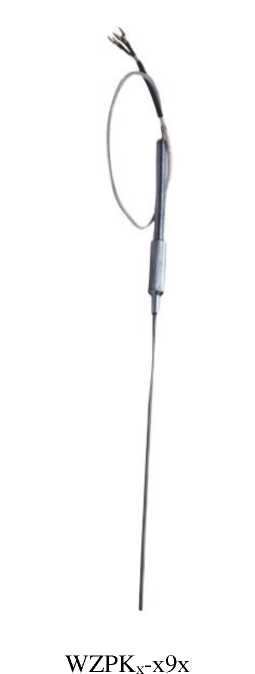

WZPKx-x3x
WZPKx-x6x
WZPKx-x7x
Рисунок 2 - Варианты моделей ТС серии WZPК

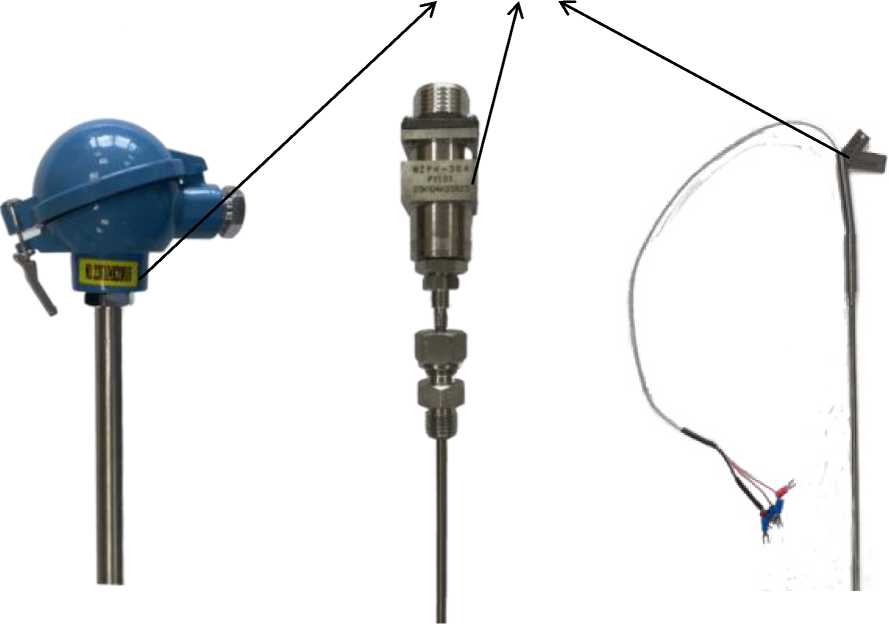

Место нанесения заводского номера
Рисунок 3 - Общий вид ТС с указанием мест нанесения заводского номера Пломбирование ТС не предусмотрено.
Таблица 5 -
Наименование |
Обозначение |
Количество |
Термопреобразователь сопротивления |
WZP или WZPK (1) |
1 шт. |
Паспорт |
- |
1 экз. |
Руководство по эксплуатации и установке |
WZP-WZP2-2023-P'J |
1 экз.(2) |
Примечания:
|
Метрологические и основные технические характеристики ТС приведены в таблицах 3,
4.
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений температуры ТС в зависимости от типа ЧЭ и класса допуска, °С(1):
|
от -100 до +450 от -196 до +500 от -30 до +300 от -50 до +500 |
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 |
Pt100 |
Класс допуска ТС по ГОСТ 6651-2009 |
а(2), в |
Допуск по ГОСТ 6651-2009, °С (t - значение измеряемой температуры):
|
±(0,15+0,002-|t|)(3) ±(0,3+0,005-|t|)(3) |
Температурный коэффициент а, °С-1 |
0,00385 |
Наименование характеристики |
Значение |
Примечания:
|
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Электрическое сопротивление изоляции (при напряжении 100 В и температуре окружающей среды от +15 до +25 °С), МОм, не менее - WZP |
100 |
Время термической реакции т 0,5 в водной среде с, не более
|
90 18 |
Диаметр монтажной части, мм:
|
от 3 до 16 от 2 до 8 |
Длина монтажной части1), мм:
|
от 75 до 2150 от 100 до 20000 |
Рабочие условия эксплуатации:
|
от -40 до +85 95 |
Маркировка взрывозащиты2) |
Ex db IIC T6 Gb, Ex db IIB T6 Gb, Ex ia IIC T6 Ga |
Степень защиты оболочки по ГОСТ 14254-20152) |
IP65 |
Средняя наработка до отказа, ч, не менее |
40000 |
Средний срок службы, лет |
10 |
Примечание:
|
