Номер по Госреестру СИ: 90403-23
90403-23 Акселерометры ударные
(ASM)
Назначение средства измерений:
Акселерометры ударные ASM (далее - акселерометры) предназначены для измерений и преобразований значений параметров кратковременных импульсов и ударных воздействий (ударного ускорения) в электрический сигнал.
Внешний вид.
Акселерометры ударные
Рисунок № 1
Общие сведения
Дата публикации - 07.11.2023
Срок свидетельства - 03.11.2028
Номер записи - 192341
ID в реестре СИ - 1412029
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
111A02G,
Производитель
Изготовитель - YMC PIEZOTRONICS INC
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2324 от 2023.11.03 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Акселерометры ударные (ASM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений YMC PIEZOTRONICS INC
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88132-23 02.02.2028 |
Акселерометры , ASM YMC PIEZOTRONICS INC (КИТАЙ ) |
ОТ МП |
3 года |
|
88964-23 05.05.2028 |
Акселерометры миниатюрные, ASM YMC PIEZOTRONICS INC (КИТАЙ ) |
ОТ МП |
3 года |
|
90403-23 03.11.2028 |
Акселерометры ударные, ASM YMC PIEZOTRONICS INC (КИТАЙ ) |
ОТ МП |
3 года |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке торговых весов. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Акселерометры ударные (ASM)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПМЦ" (RA.RU.312726) | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Акселерометры ударные (ASM)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийРаздел 2 «Описание параметров и принцип работы» руководства по эксплуатации «Акселерометры ударные ASM».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений ускорения, скорости и силы при ударном движении, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2021 г. № 2537;
Стандарт предприятия YMC PIEZOTRONICS INC.
ПравообладательYMC PIEZOTRONICS INC, Китай
Адрес: No 47 Xiangyun Road Yanghzou City
Телефон: +7 0514-87960802, факс: +7 0514-87960681
Web-сайт: www.chinaymc.com
E-mail: sales@chinaymc.com
Изготовитель
YMC PIEZOTRONICS INC, КитайАдрес: No 47 Xiangyun Road Yanghzou City
Телефон: +7 0514-87960802, факс: +7 0514-87960681
Web-сайт: www.chinaymc.com
E-mail: sales@chinaymc.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес юридического лица: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
YMC PIEZOTRONICS INC, КитайАдрес: No 47 Xiangyun Road Yanghzou City
Телефон: +7 0514-87960802, факс: +7 0514-87960681
Web-сайт: www.chinaymc.com
E-mail: sales@chinaymc.com
Акселерометры представляют собой пьезоэлектрический преобразователь инерционного типа, использующий прямой пьезоэлектрический эффект. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на акселерометр.
Конструктивно акселерометры состоят из инерционной массы, пьезоэлемента (керамика) и основания, жестко между собой соединенными, и закрытого корпуса. Акселерометры поддерживают технологию опроса TEDS (Transducer Electronic Data Sheet).
К настоящему типу средств измерений относятся акселерометры ударные ASM следующих исполнений ASM 111AXXY, ASM 211AXXY (где ХХ - коэффициент преобразования, мВ/g (пКл/g); Y - конструктивное исполнение (G - изолированное основание, может иметь дополнение TE - встроенная технология опроса TEDS), Y - может отсутствовать), которые отличаются друг от друга диапазонами измерений амплитуд ударного ускорения, номинальным значением коэффициента преобразования. Акселерометры исполнения ASM 111AXXY имеют встроенный усилитель заряда.
Пломбирование акселерометров не предусмотрено.
Нанесение знака поверки на акселерометры не предусмотрено.
Маркировка на акселерометры наносится на корпус способом лазерной гравировки, которая содержит исполнение и его серийный номер в числовом формате.
Общий вид акселерометров приведен на рисунке 1.

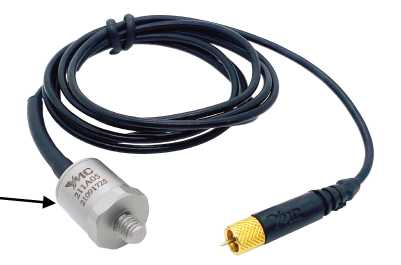

Рисунок 1 - Общий вид акселерометров ударных ASM
Место нанесения серийного номера
Таблица 1 — Метрологические характеристики акселерометров ASM 111AXXY
|
Наименование характеристики |
Значение | ||
|
ASM 111А01 |
ASM 111А02 |
ASM 111А05 | |
|
Диапазон измерений амплитуд ударного ускорения, g (м/с2) |
от 5 до 104 (от 50 до 105) |
от 5 до 2404 (от 50 до 2Ч05) |
от 5 до 5Ч04 (от 50 до 5405) |
|
Номинальный коэффициент преобразования, мВ/g (мВ/м^с-2) |
0,5 (0,05) |
0,25 (0,025) |
0,1 (0,01) |
|
Отклонение коэффициента преобразования от номинального значения, %, не более |
±10 | ||
|
Нелинейность амплитудной характеристики, %, не более |
5 |
10 | |
|
Относительная погрешность измерений амплитуд ударного ускорения, дБ, не более |
±1 | ||
|
Собственная резонансная частота, кГц, не менее |
40 | ||
|
Пределы допускаемого отклонения коэффициента преобразования от изменения температуры окружающей среды в диапазоне рабочих температур, %/1 °С |
±0,3 | ||
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +18 до +25 | ||
Таблица 2 — Метрологические характеристики акселерометров ASM 211AXXY
|
Наименование характеристики |
Значение | |||
|
ASM 211А01 |
ASM 211А02 |
ASM 211А05 |
ASM 211А10 | |
|
Диапазон измерений амплитуд ударного ускорения, g (м/с2) |
от 5 до 104 (от 50 до 105) |
от 5 до 2Т04 (от 50 до 2405) |
от 5 до 5Ч04 (от 50 до 5Ч05) |
от 5 до 105 (от 50 до 106) |
|
Номинальный коэффициент преобразования, пКл/g (пКл/м^с-2) |
1,25 (0,13) |
0,65 (0,07) |
0,17 (0,02) |
0,13 (0,013) |
|
Отклонение коэффициента преобразования от номинального значения, %, не более |
±10 | |||
|
Нелинейность амплитудной характеристики, %, не более |
5 |
10 | ||
|
Относительная погрешность измерений амплитуд ударного ускорения, дБ, не более |
±1 | |||
|
Собственная резонансная частота, кГц, не менее |
40 | |||
|
Пределы допускаемого отклонения коэффициента преобразования от изменения температуры окружающей среды в диапазоне рабочих температур, %/1 °С |
±0,3 | |||
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +18 до +25 | |||
|
Таблица 3 — Основные технические характеристики акселерометров ASM |
111AXXY |
|
Наименование характеристики |
Значение |
|
Напряжение питания акселерометра, В |
от 18 до 28 |
|
Выходное напряжение смещения акселерометра, В |
от 9,5 до 12,5 |
|
Выходное сопротивление акселерометра, Ом, не более |
100 |
|
Габаритные размеры (диаметр; высота), мм, не более |
12,0; 24,5 |
|
Масса, г, не более |
10 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от - 40 до +70 |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет |
10 |
|
Таблица 4 — Основные технические характеристики акселерометров ASM |
211AXXY |
|
Наименование характеристики |
Значение |
|
Сопротивление изоляции акселерометра, Ом, не менее |
1010 |
|
Габаритные размеры (диаметр; высота), мм, не более |
12,0; 24,5 |
|
Масса, г, не более |
10 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от - 40 до +65 |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет |
10 |
